车用动力传输曲轴结构设计

在车用动力系统的结构设计中，曲轴作为核心动力转换部件，承担着将活塞往复运动转化为旋转扭矩的关键作用，其结构合理性直接决定动力输出的平顺性与整机运行寿命。从实际应用场景来看，这类曲轴主要适配往复式内燃机，广泛搭载于乘用车辆、商用货运车辆以及小型工程机械的动力单元中，是动力传递路径上的核心承载构件。

设计这类曲轴时，首先要匹配对应缸体的缸数、冲程参数确定曲柄销的排布角度，四缸机型通常采用平面曲轴结构，相邻曲柄销夹角设置为180度，保证各缸做功顺序交替时的扭矩输出均匀，避免出现过大的扭转振动。主轴颈的排布需要兼顾支撑刚度与轴系挠度，每两个相邻曲柄销之间设置一道主轴颈支撑，配合缸体主轴承座的安装位，控制轴系高速旋转时的径向跳动量在允许公差范围内。

从功能特性来看，曲轴的曲柄臂与主轴颈、曲柄销的过渡位置采用大圆角滚压处理，抵消交变载荷下的应力集中问题，避免长期运行出现疲劳断裂。曲轴前端预留皮带轮、正时齿轮的安装轴段，设置对应的键槽与定位轴肩，保证附件传动的同轴度；后端设置法兰盘用于连接飞轮，通过螺栓孔的位置度公差控制，保证飞轮旋转时的动平衡精度，减少动力输出端的振动传递。

外形尺寸与安装边界方面，主轴颈的直径需要根据整机额定输出扭矩计算承压面比压，匹配轴瓦的接触面积要求，避免油膜破裂造成的干磨；曲柄销的直径与长度适配连杆大头轴承的安装尺寸，轴向间隙通过止推片的安装槽控制，保证曲轴受热膨胀时仍有合理的轴向窜动量。油道设计采用斜向贯通的内部孔道，将主油道的压力润滑油输送到各主轴颈与曲柄销的摩擦面，保证各运动副的润滑可靠性，油道孔口位置做倒角处理，避免应力集中同时减少润滑油流动阻力。

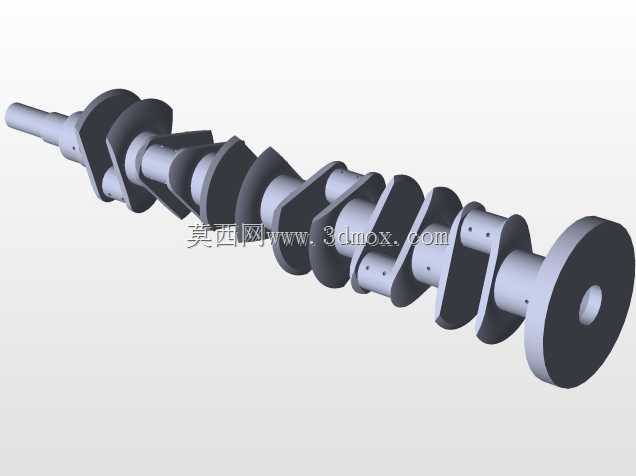

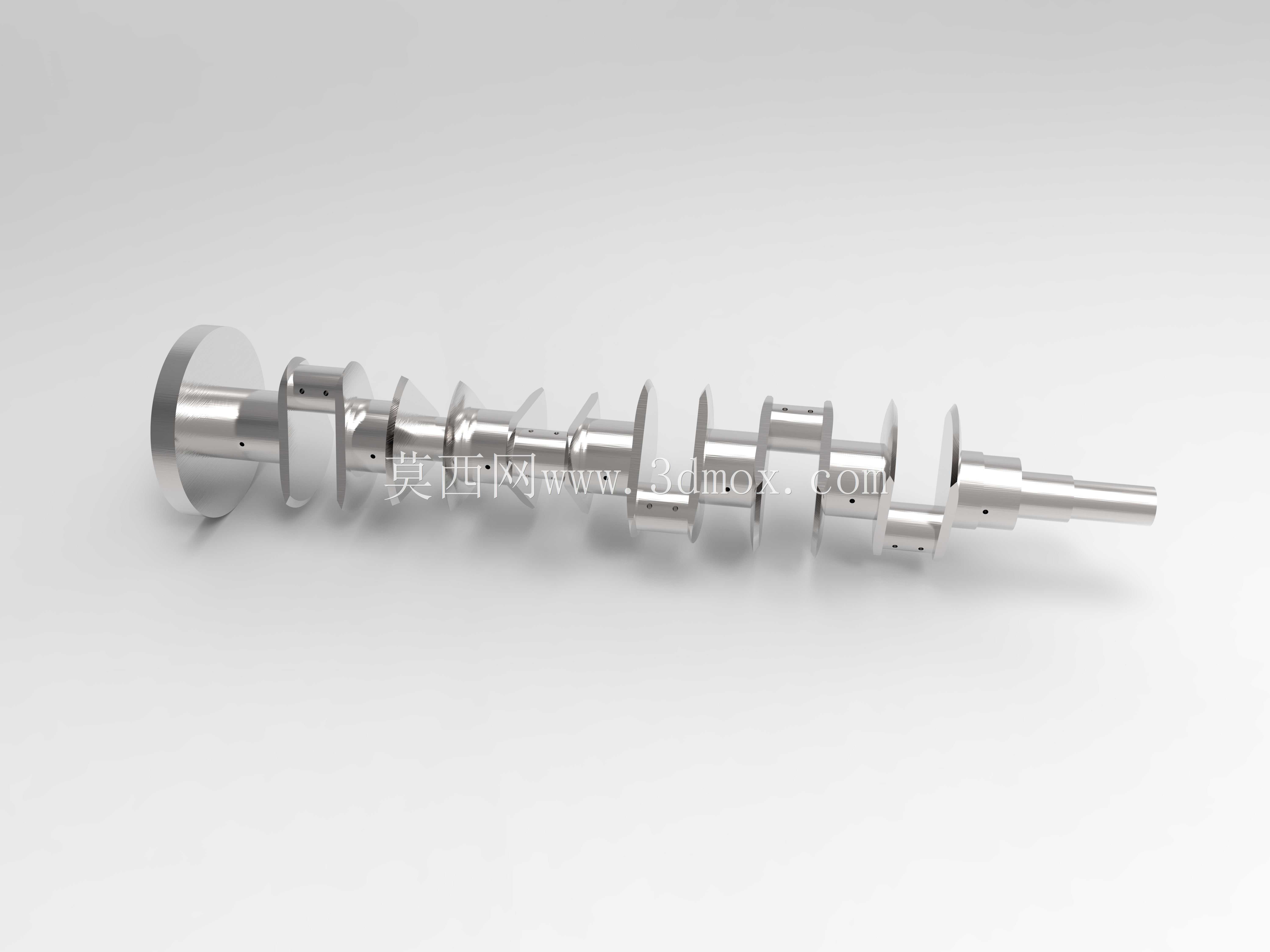

实际建模过程中，需要对各轴颈的同轴度、各曲柄销的角度公差做严格的参数化约束，平衡块的外形轮廓需要避让缸体内部的连杆运动轨迹，同时通过调整平衡块的质量分布，抵消曲柄销与连杆大头旋转时产生的离心力，降低整机振动水平。这类曲轴的安装需要严格控制主轴承盖的拧紧力矩与拧紧顺序，保证各道主轴颈的支撑同轴度，避免轴颈偏磨造成的早期失效。
