内燃机用摇臂组件结构设计方案

　　在往复式内燃机的配气机构系统中，摇臂组件是承担动力传递与运动轨迹转换的核心执行部件，其工作状态直接决定了气门开闭的正时精度与升程控制效果，进而影响整机的充气效率、燃烧表现与运行稳定性。这类部件的应用场景覆盖了小排量通用汽油机、车用柴油机、工程机械动力单元等多类内燃动力设备，但凡采用顶置气门配气布局的动力系统，都需要通过摇臂组件将凸轮轴的旋转运动或推杆的直线往复运动，转化为阀杆的定向直线位移，完成进排气门的定时开启与关闭动作。

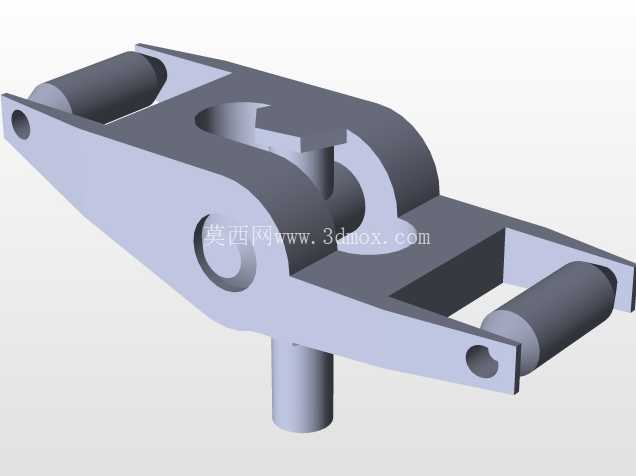

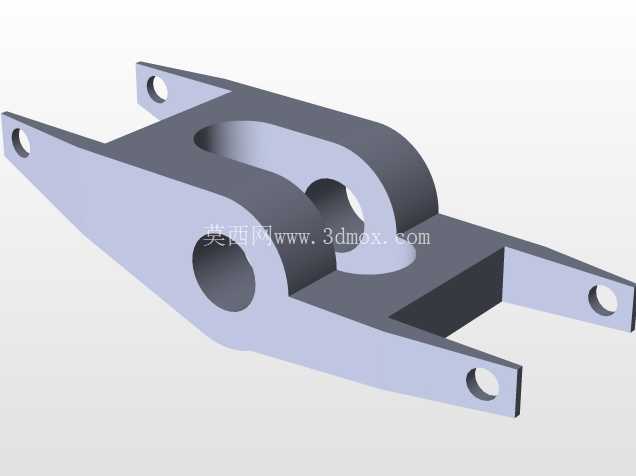

　　从功能特性来看，该摇臂组件采用杠杆式传力结构，以摇臂轴的安装孔为支点，一端承接来自凸轮或推杆的输入作用力，另一端直接作用于阀杆端部，通过预设的杠杆比匹配凸轮型线的升程设计，在保证气门达到设计最大升程的前提下，降低凸轮轴驱动端的负载，同时优化整个配气机构的受力状态。组件的接触端面做了适配性的型面设计，与推杆或凸轮接触的一侧采用耐磨型面结构，匹配对应配合件的运动轨迹，避免工作过程中出现偏磨、点蚀等早期失效问题；与阀杆接触的端部预留了合理的间隙调整空间，可通过配套的调整结构预留冷态气门间隙，补偿热态下部件的膨胀量，防止热机状态下气门关闭不严导致的缸压泄漏问题。

　　设计过程中首先需要明确的是安装边界约束，摇臂轴的安装孔位需要匹配缸盖或摇臂轴座的定位尺寸，孔的内径公差需控制在IT7级精度范围内，保证摇臂绕轴转动时的径向间隙处于合理区间，既不会因间隙过大产生摆动异响与传动冲击，也不会因间隙过小出现卡滞、转动阻力过大的问题。摇臂的整体长度方向尺寸需要严格匹配凸轮轴与阀杆之间的中心距，杠杆比的误差需控制在1%以内，避免实际气门升程与设计值出现偏差，导致配气相位失准。摇臂的摆动角度范围需要做运动干涉校核，在气门达到最大升程位置时，摇臂本体不能与缸盖周边的加强筋、气道壁、火花塞安装座等结构发生碰撞，同时要预留足够的润滑油路通道，保证工作过程中压力润滑油能够到达摇臂轴孔、两端接触摩擦面，形成稳定的油膜降低磨损。

　　从结构强度设计角度，摇臂的受力工况属于周期性交变载荷，每个工作循环都会承受一次来自凸轮的冲击载荷，因此本体的截面形状采用变截面设计，在支点附近、受力传递路径上做加强筋结构提升抗弯刚度，避免高转速下摇臂出现弹性形变导致的升程损失，同时在非受力区域做合理的减重处理，降低摇臂自身的往复运动惯量，减少配气机构的驱动功耗，也能降低高转速下的惯性冲击载荷。与阀杆接触的端面设计有合理的接触斜度，在摇臂摆动过程中，接触点的位置变化不会超出阀杆端面的范围，防止阀杆受到侧向力导致偏磨、气门导管异常磨损等问题。

　　实际装配过程中，该摇臂组件需要配合摇臂轴、气门弹簧、推杆（顶置气门侧置凸轮轴结构）等部件完成组装，安装时需要保证摇臂的轴向定位可靠，轴向窜动量控制在0.1-0.3mm区间，既允许受热后的轴向膨胀位移，也不会因窜动量过大导致接触位置偏移。在耐久工况下，摇臂的两个接触端需要具备足够的表面硬度，通常会通过表面淬火等工艺提升耐磨性能，保证在数十万次的循环冲击接触下，磨损量处于设计允许范围内，维持气门间隙的稳定，减少整机使用过程中的维护调整频次。

　　在不同排量的内燃机应用中，摇臂的杠杆比、结构尺寸会根据配气系统的设计参数做针对性调整，比如高转速汽油机的摇臂会更侧重轻量化设计，降低惯量适配高转速下的动态响应要求；而大扭矩柴油机的摇臂会更侧重结构强度，提升重载工况下的抗冲击能力，避免大载荷下出现结构变形或断裂问题。该组件的运动轨迹仿真需要覆盖从气门关闭到最大升程再回到关闭位的全行程，校核每个角度下的受力状态、接触应力、运动间隙，确保全工况下的运行可靠性。
