单缸往复活塞式空气压缩机组结构

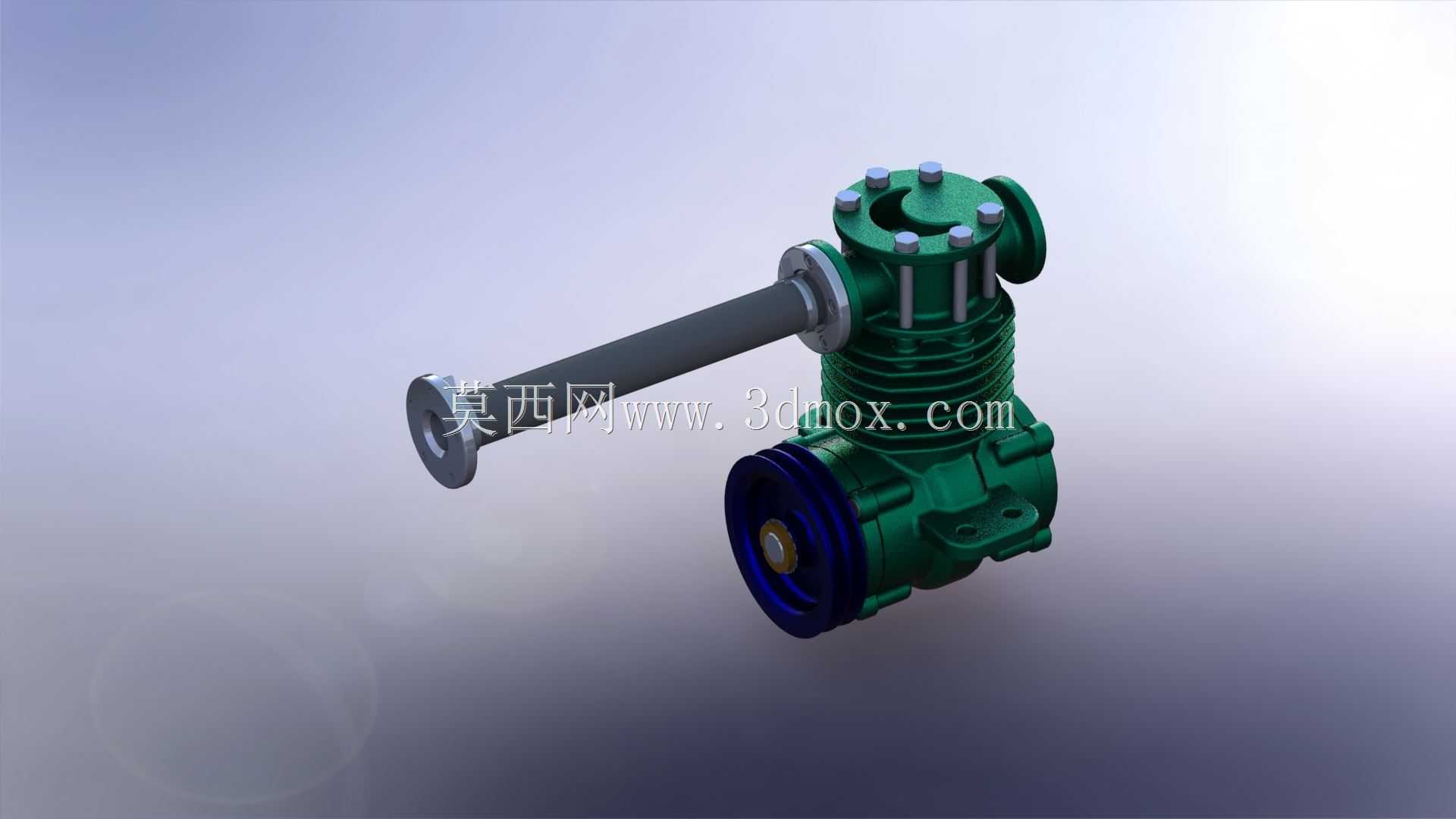

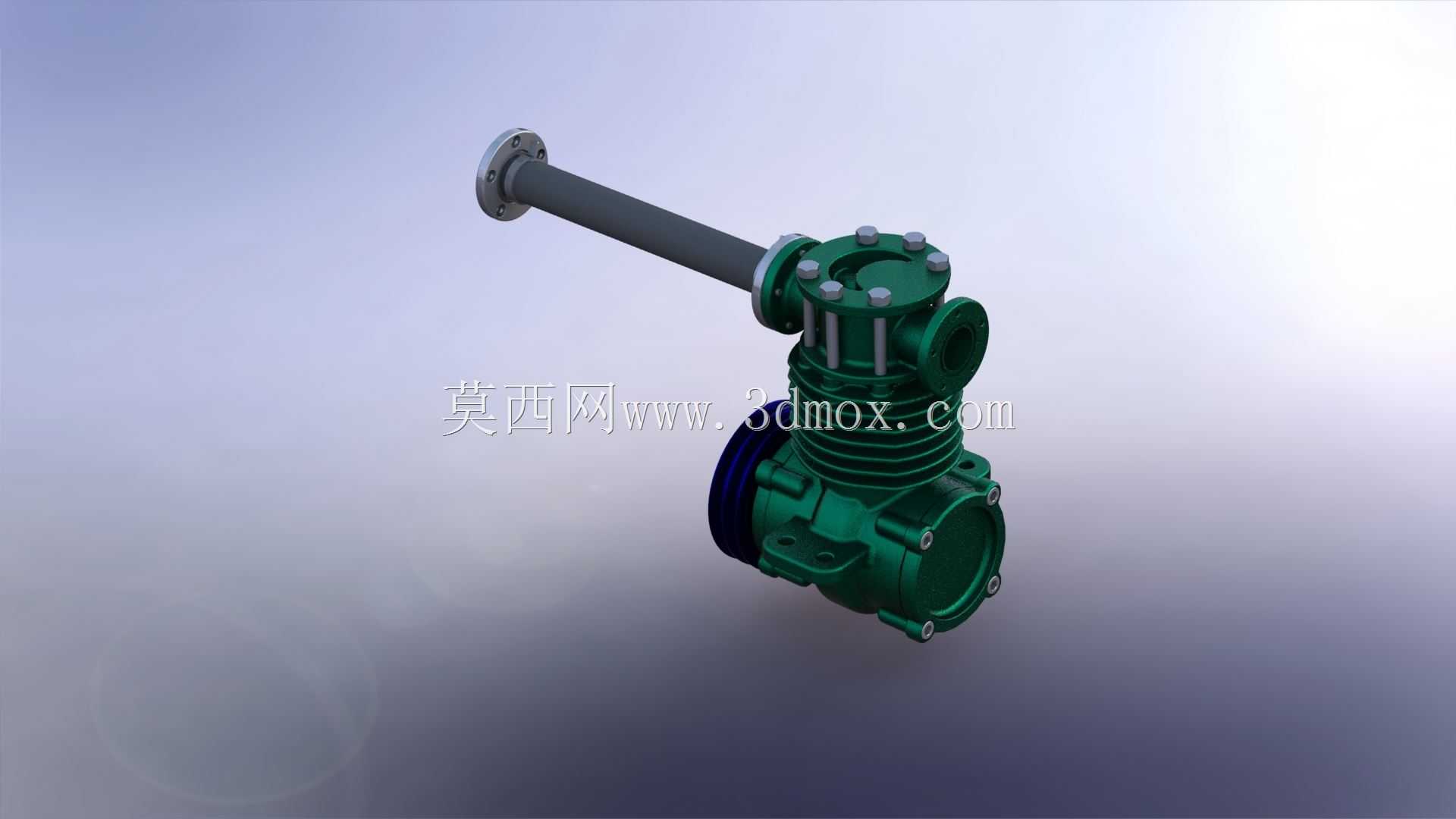

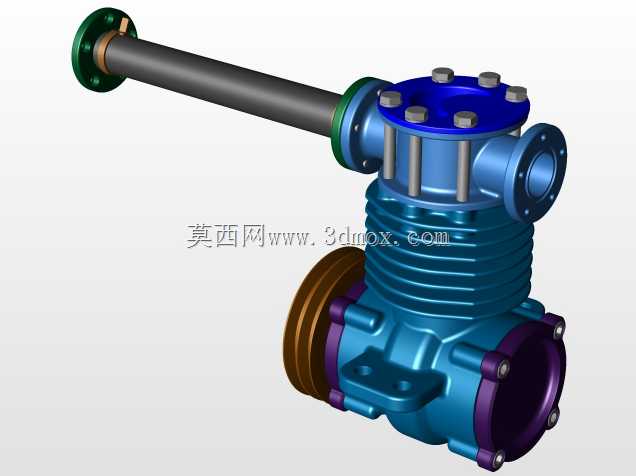

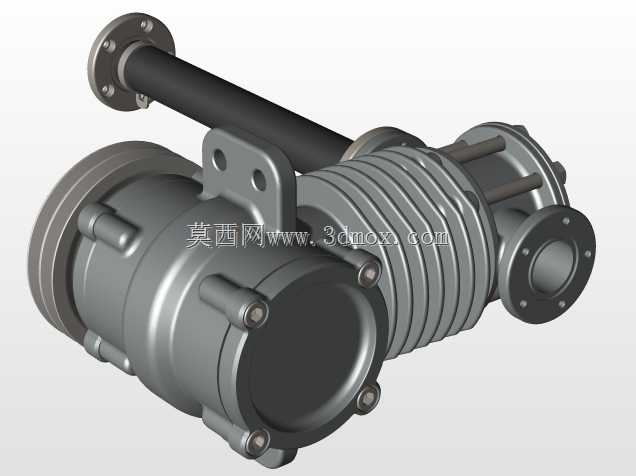

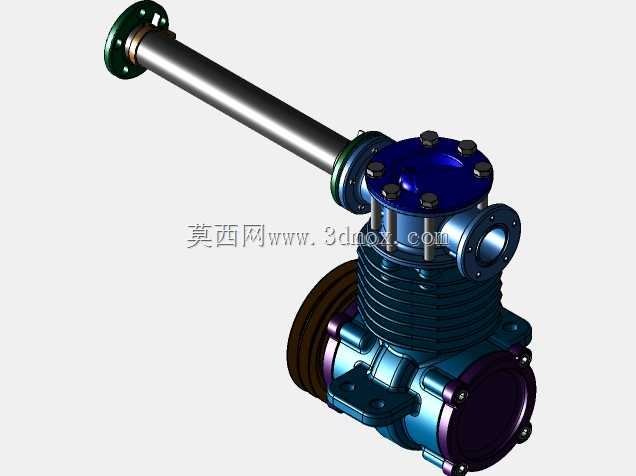

这款活塞式压缩主机的三维结构还原，覆盖了从动力输入到压缩排气的全链路零件配合关系，建模时优先考虑了实际装机时的安装边界约束，整机横向伸出的进气管路端面到带轮外端面的轴向尺寸，与底部安装脚的螺栓孔位间距完全匹配小型移动式空压站的机架安装标准，安装脚预留的沉孔尺寸适配常用的M10膨胀螺栓或机架固定螺栓，不需要额外做转接支架即可完成固定。日常在汽修门店的气动工具供风、小型加工厂的气动元件吹扫、家装现场的喷漆供气场景中，这类单缸活塞压缩机是应用占比极高的通用气源设备，相比螺杆式主机它的结构更简单，维护成本更低，在断续用气的工况下能耗表现更有优势。从功能结构来看，带轮端同时承担动力输入和飞轮蓄能的作用，运转时储存的惯性能量可以抵消活塞往复运动的冲击力，让曲轴输出更平稳；缸体外壁的环形散热鳍片是风冷散热的核心结构，建模时特意保留了鳍片的拔模斜度与间距参数，和实际压铸生产的零件工艺完全一致，鳍片间距控制在8mm左右，既保证散热面积足够，又不会因为间隙过窄容易积灰影响散热效率。缸头部分的进排气阀组采用舌簧阀结构，建模时还原了阀片的开启限位结构与密封面配合关系，装配时阀片的升程控制在合理区间，避免升程过大导致阀片疲劳断裂，也不会因为升程不足影响进气排气效率。伸出的长管段是进气消音腔的连接管路，内壁做了光滑过渡处理，减少进气阻力的同时可以降低进气噪声，管路与缸体的连接采用法兰密封结构，预留的密封槽尺寸适配标准O型圈，装配后可以保证负压进气阶段不会出现漏气问题。建模过程中所有运动副的配合间隙都参考了实际量产机型的公差要求，曲轴与连杆大头的配合间隙、连杆小头与活塞销的配合间隙、活塞环与缸壁的配合间隙都做了对应预留，完全可以用来做机构运动仿真，验证不同曲轴转速下的活塞运动轨迹与阀片启闭时序，也能为后续的整机受力分析、散热仿真提供准确的数模基础。底部的油池结构也做了完整还原，连杆大头的甩油勺结构在曲轴旋转时可以将润滑油溅到缸壁、轴承等需要润滑的部位，不需要额外配置机油泵就能实现整机的压力飞溅润滑，这也是这类小型活塞压缩机结构简单、故障率低的核心设计点。
