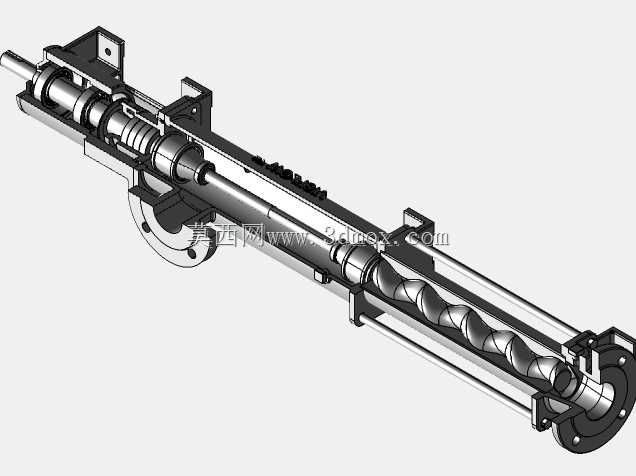

单螺杆容积式输送泵剖切结构三维数模

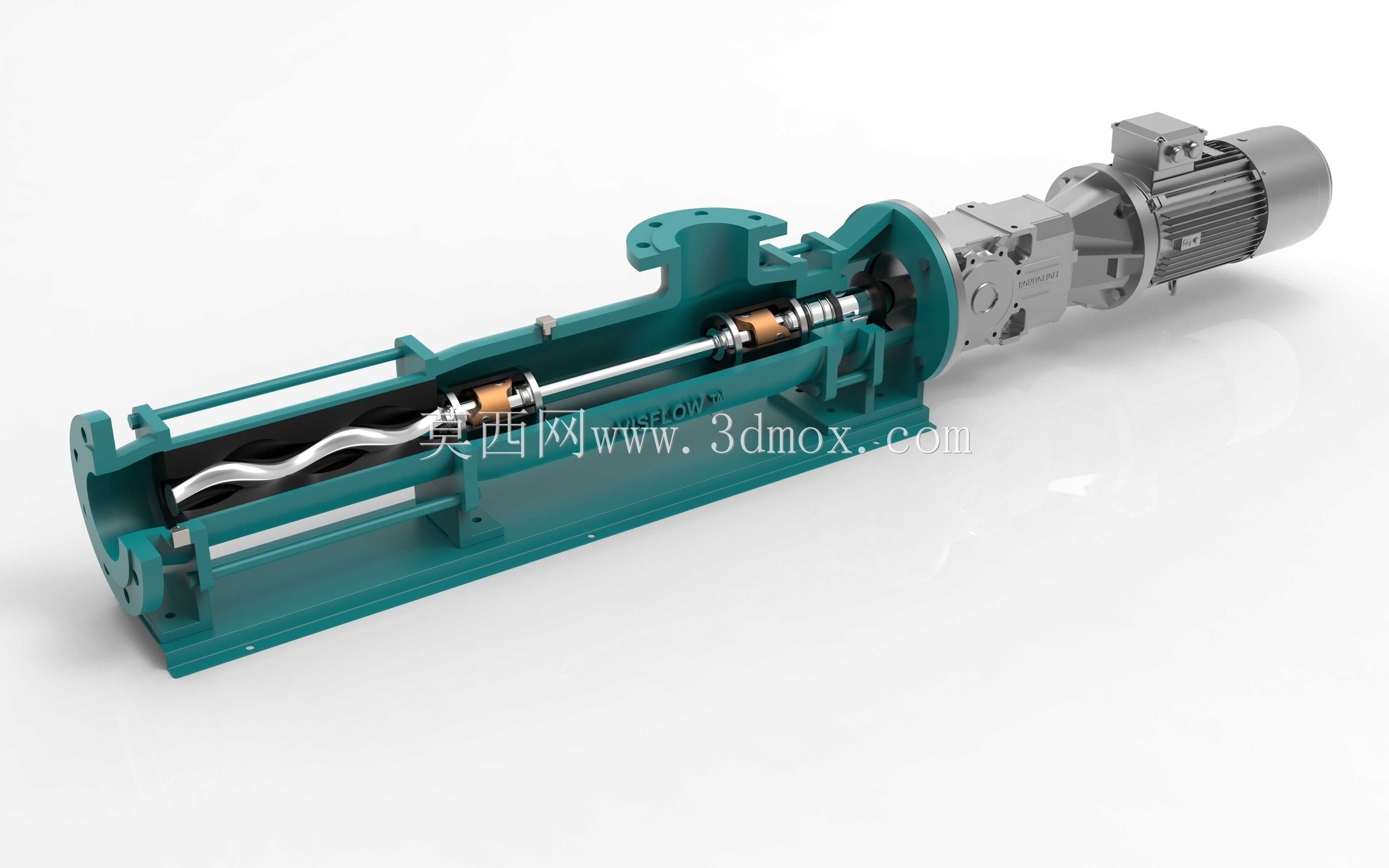

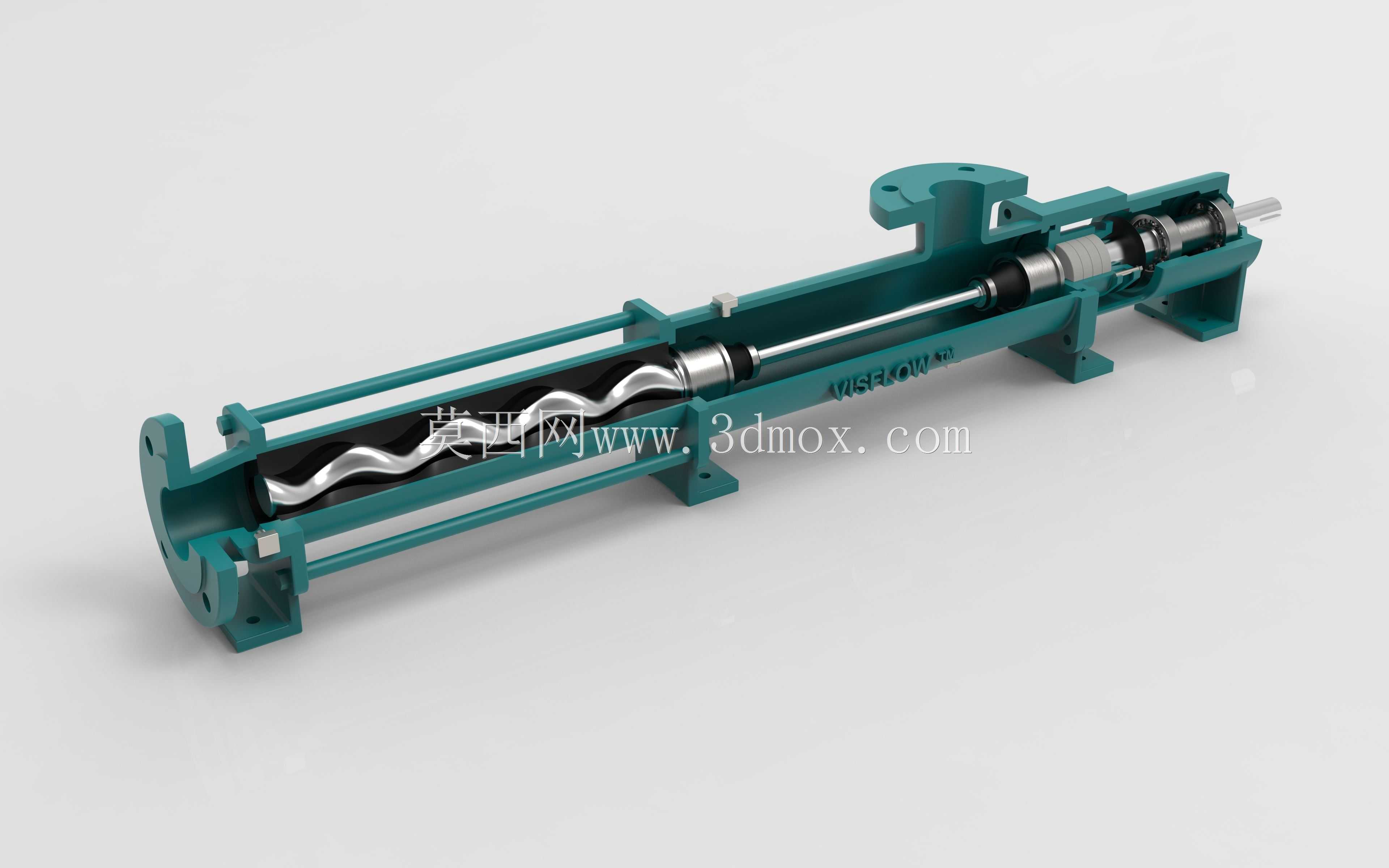

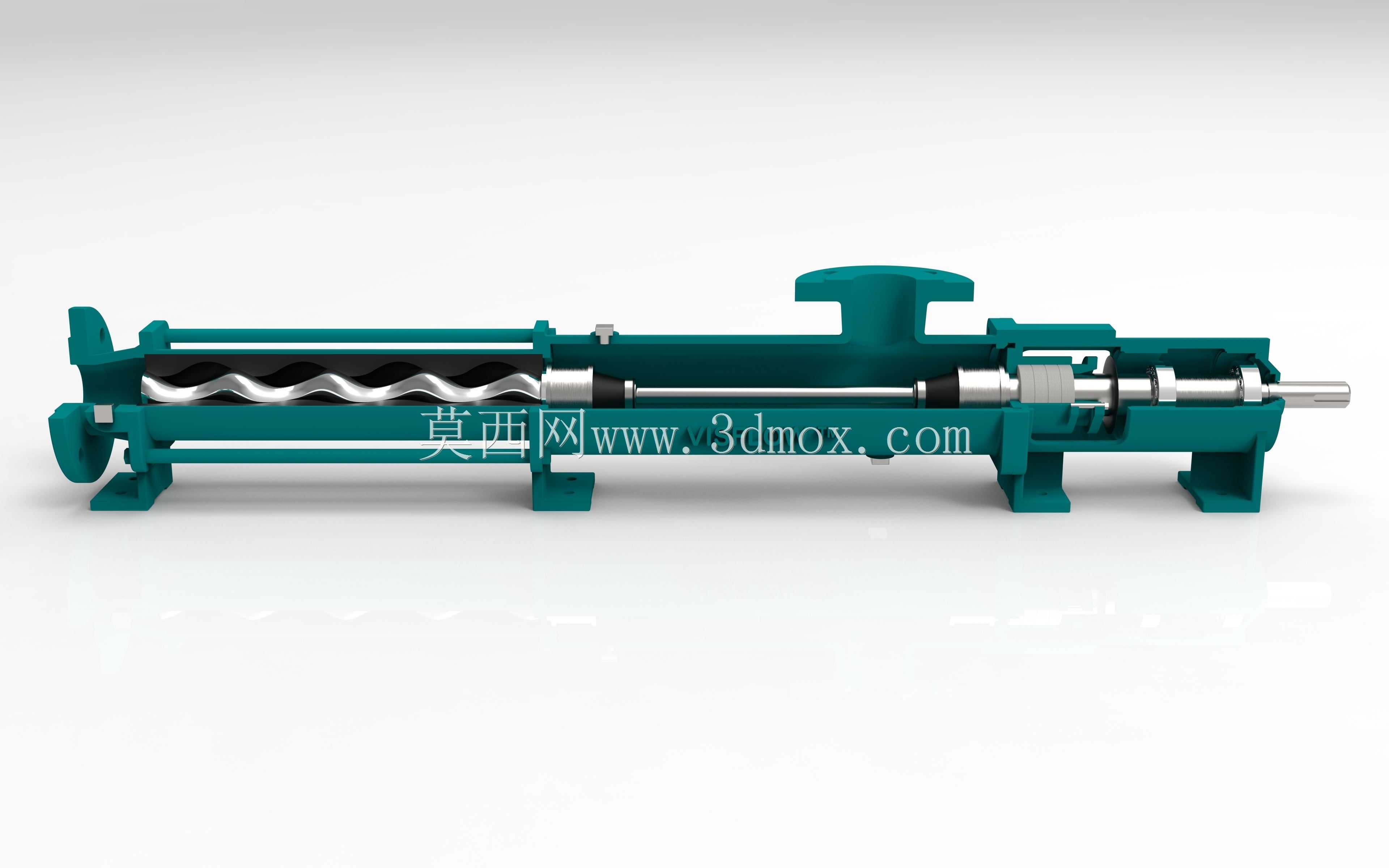

该模型为单螺杆容积式输送泵的完整剖切装配体，完整还原了泵体从进料端到动力输出端的全部内部构件，可直接用于流体输送工况的设备选型参考、结构校核以及同类型产品的逆向建模参照。从实际应用场景来看，这类螺杆泵常被用于高粘度流体、含固体颗粒介质的输送工况，比如市政污泥输送、食品酱料输送、化工粘稠浆料输送、油田采出液混输等场景，相比离心泵具备更强的自吸能力，输送过程无剪切、流量稳定，不会对输送介质造成结构性破坏，也不会因为介质含少量硬质颗粒出现卡滞、叶轮磨损过快的问题。从结构设计逻辑来看，该模型采用长导程单螺杆转子配合弹性定子衬套的核心工作副，转子做行星回转运动时，转子与定子之间形成连续的密闭腔室，随着转子转动腔室从进料端向出料端匀速推移，实现介质的平稳输送，不会出现脉动冲击，出口端压力波动极小。模型完整还原了拉杆式泵筒结构，四根平行拉杆贯穿进料腔、定子固定段、轴承座段，将各段壳体拉紧为整体，这种结构的优势在于现场维护时无需拆解进出口管路，只需松开拉杆螺母即可抽出转子与定子组件，大幅缩短运维停机时间。安装边界方面，模型保留了原泵的底脚安装孔位、进出口法兰连接尺寸、轴伸端连接尺寸，可直接导入厂区布局三维场景中做安装干涉校验，底脚采用分体式支撑座，可根据现场安装平面的平整度调整支撑高度，避免泵体安装时出现额外的装配应力导致轴系偏磨。动力端结构上，模型完整呈现了万向节传动组件、机械密封结构、轴承支撑组，万向节用于传递扭矩同时补偿转子行星运动产生的偏心量，机械密封采用集装式结构，可有效防止输送介质沿轴端泄漏，轴承组采用背对背安装的角接触轴承搭配深沟球轴承，可同时承受径向载荷与轴向推力，适配高出口压力的输送工况。进料端设计为上进料的偏心腔体结构，可保证介质在重力作用下快速充满转子入口的腔室，避免高粘度介质进料不足导致的流量不足、气蚀问题，出料端采用轴向出料结构，流道无急弯，可减少介质在泵内的残留，尤其适合食品、医药类需要定期清洗的输送工况。
