长输管线清管器捕集接收装置

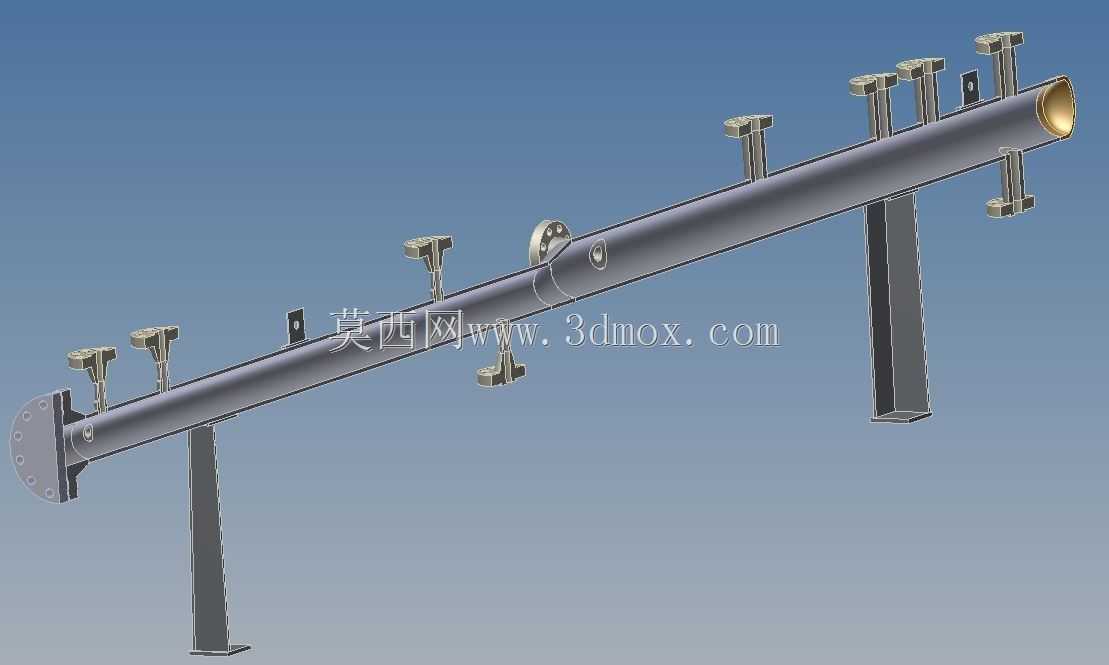

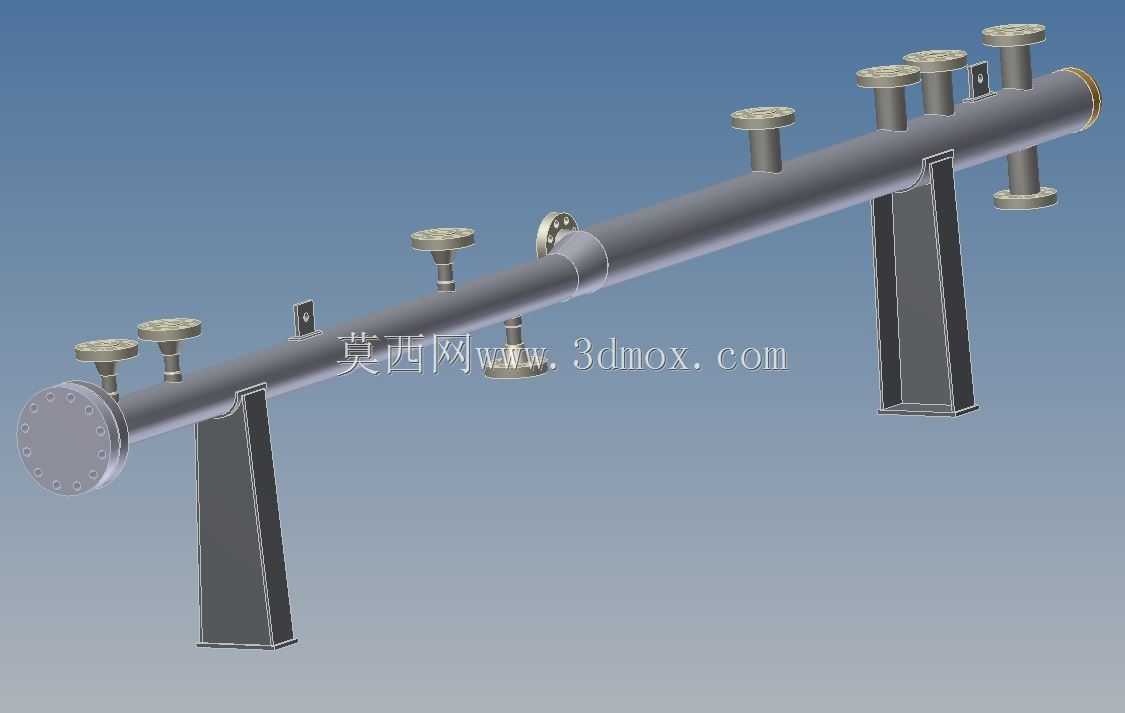

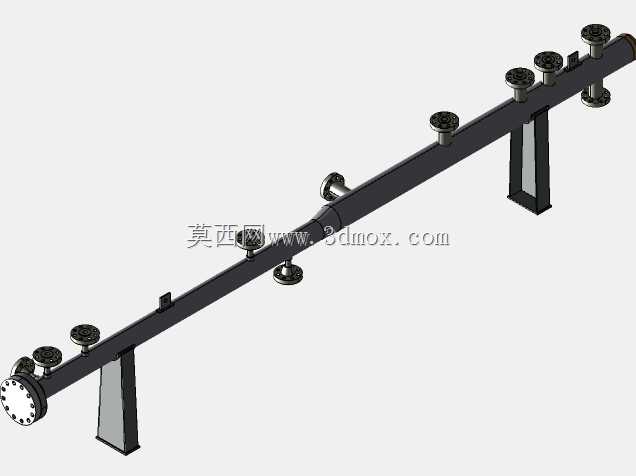

在油气长输管线、化工介质输送管线的日常运维作业里，清管作业是清除管内结蜡、积液、杂质沉积，保障输送效率、降低管线腐蚀风险的核心工序，清管器捕集接收器就是安装在清管作业段末端，用于承接、捕集完成清管作业后推出管线的清管器的专用管线设备，避免清管器随介质冲入下游流程造成设备卡堵、流程中断。这套接收装置采用卧式斜置安装结构，主体为承压无缝管段，一端配置快开盲板结构，用于清管作业完成后取出捕集到的清管器，另一端通过法兰与下游输送管线对接，管身沿轴向布置多组带压接头与阀门安装位，可接入泄压、排污、介质平衡、压力检测的辅助管线，在清管器抵达前完成流程切换、压力泄放，保障收球作业的操作安全。管身配套的多组管夹式支座可根据现场安装的管廊标高、支撑基础位置调整固定点位，适配不同现场的安装边界，不需要额外加工复杂的安装基础，降低现场施工的改造工作量。设计过程中优先考虑承压结构的应力分布，主体管段的壁厚根据管线设计压力匹配，快开盲板的锁止结构采用楔块式压紧设计，保证带压状态下的密封可靠性，同时兼顾开启操作的便捷性，不需要大型辅助工具即可完成盲板启闭。管段的倾斜角度经过适配调整，既保证清管器在介质推动下能顺利滑入捕集段，不会出现卡滞、跳位的情况，也能让管内残留的积液、杂质顺着倾斜管段从排污口彻底排出，避免残液滞留造成管段内壁腐蚀。捕集段内部设置有限位挡结构，不会阻挡介质正常通流，同时能对进入接收装置的清管器形成柔性缓冲阻挡，避免清管器高速冲击盲板造成结构损伤，也防止清管器被介质回流带回上游管段。安装时需要注意装置的轴向与上游管线保持同轴度偏差在允许范围内，避免清管器进入接收段时出现偏磨卡阻，各个外接支管的阀门位置要预留足够的操作空间，方便运维人员在作业时完成流程切换，支座的固定要考虑管线热胀冷缩的位移量，预留适当的滑动间隙，避免温度应力造成结构变形。
