行星齿轮组传动结构三维设计

项目分类:3D模型 发布时间:2021-09-02 ID:259436
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计
  • 行星齿轮组传动结构三维设计

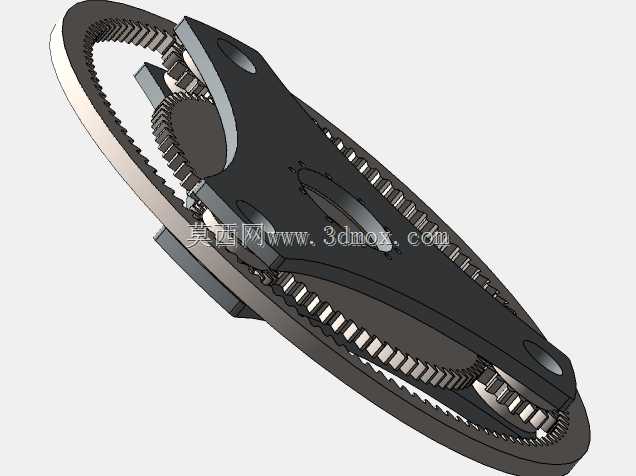

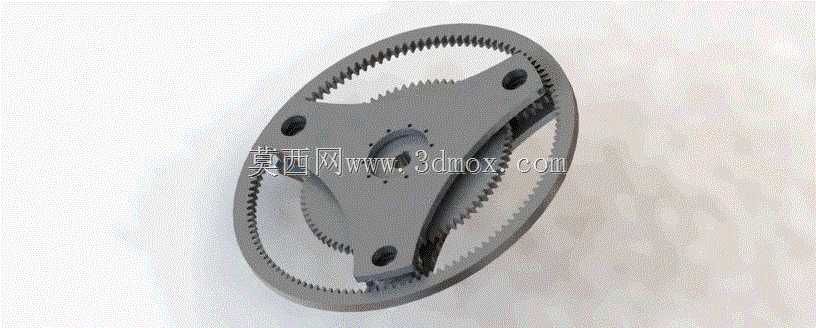

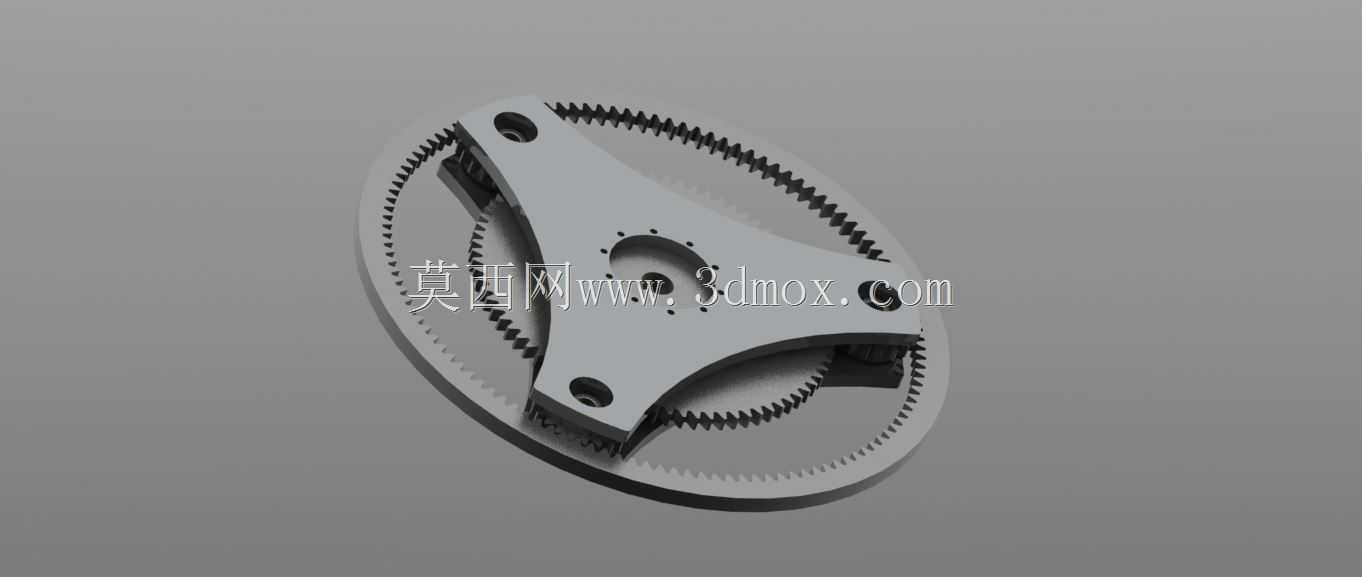

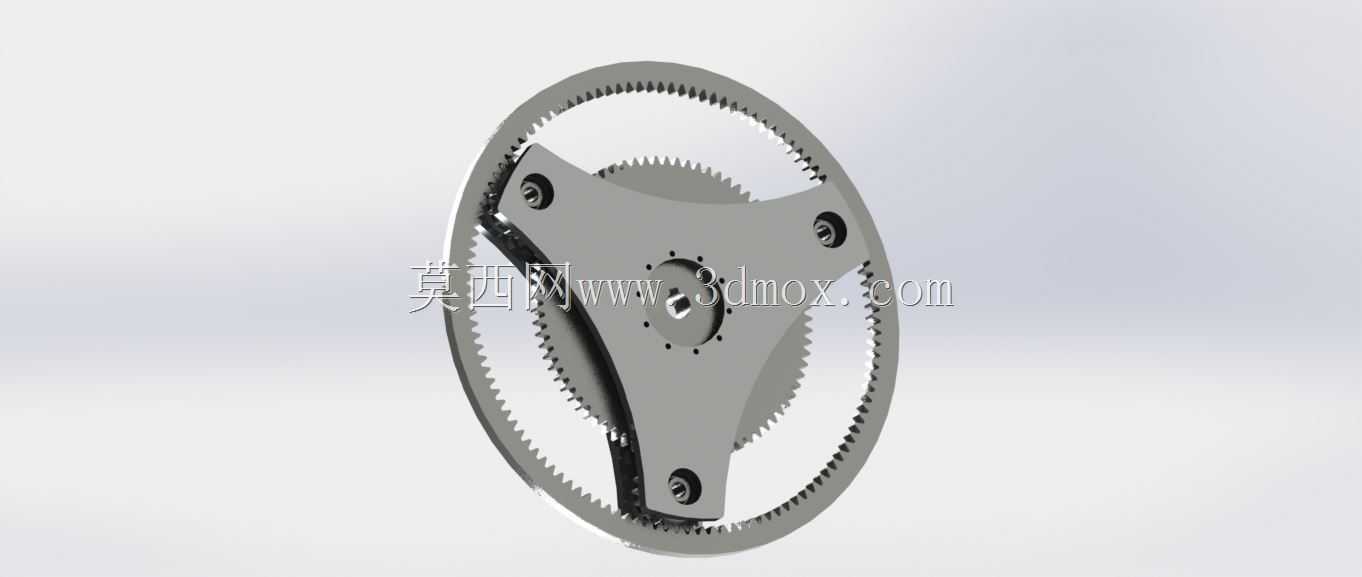

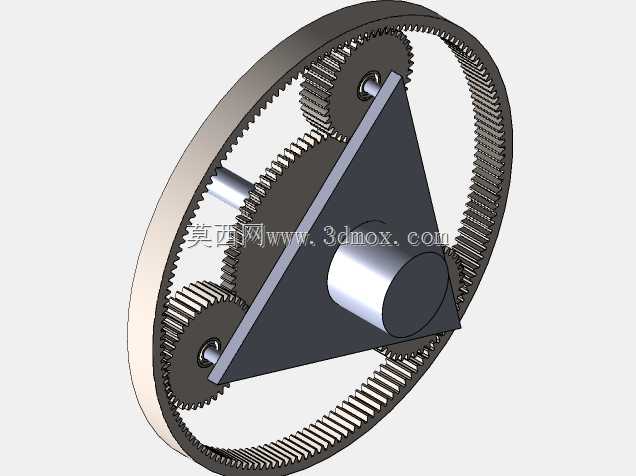

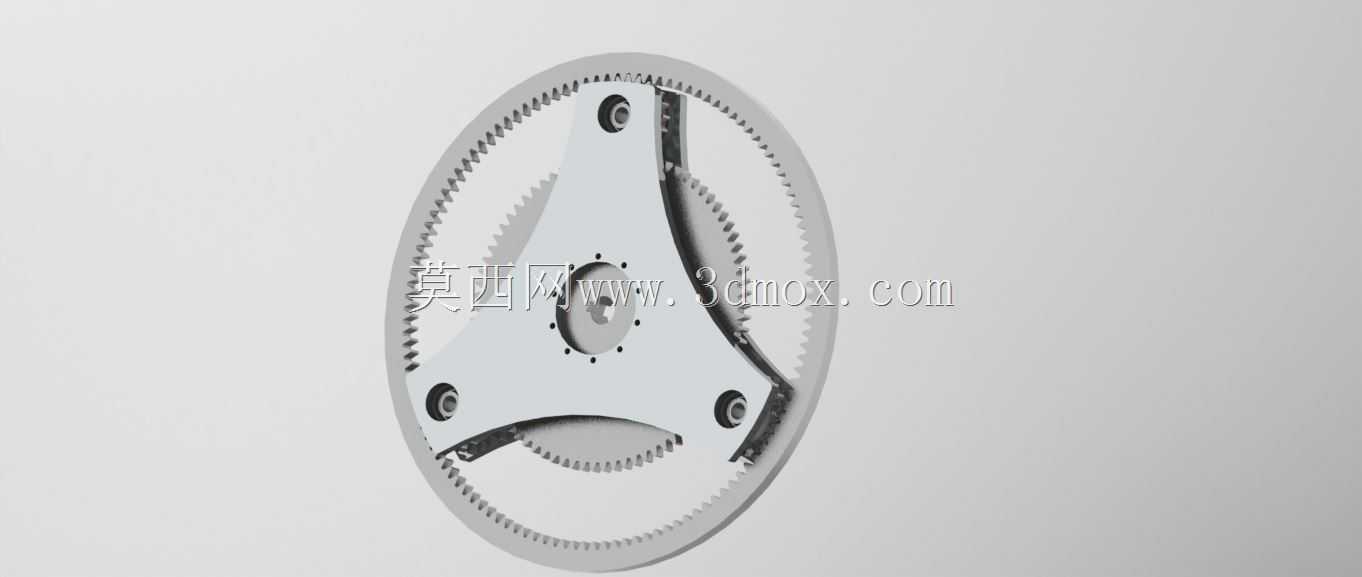

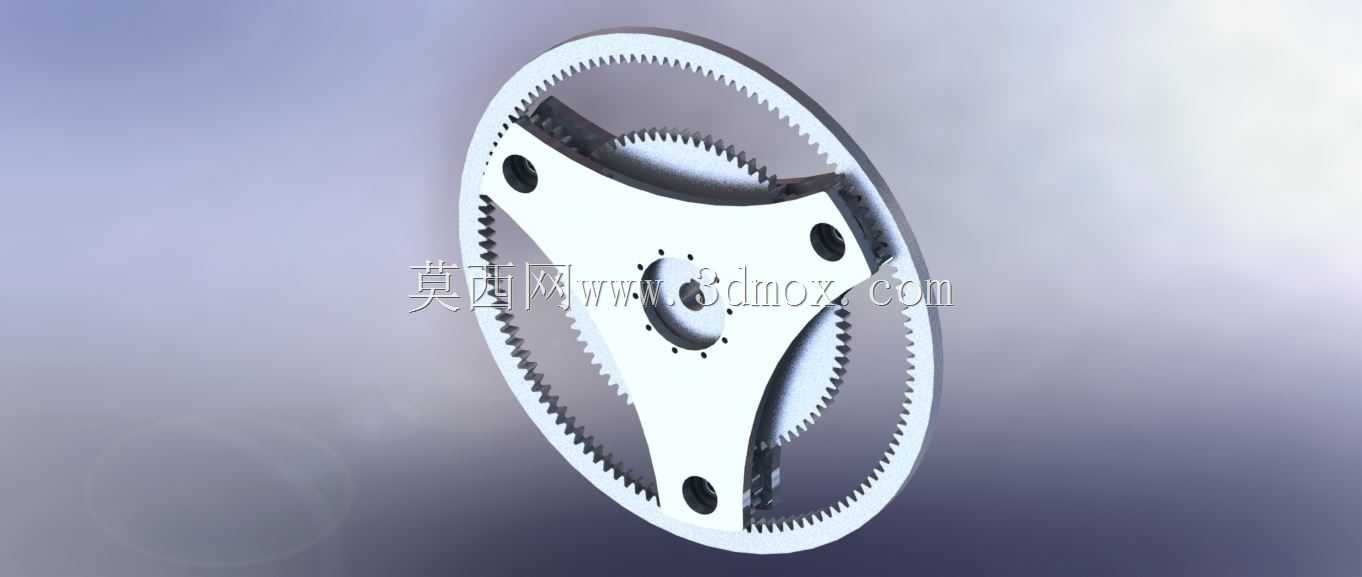

这套行星齿轮传动结构,在各类需要大传动比、紧凑布局的动力传输场景中应用极广,小到伺服驱动的精密进给机构,大到工程机械的动力换挡单元、风电主传动增速箱,都能见到这类结构的身影。区别于定轴齿轮传动,这套结构采用内齿圈、行星轮、太阳轮、行星架的同轴布局,能在极小的安装空间内实现多级减速,同时通过多行星轮均布的方式分摊载荷,承载能力比同体积的定轴齿轮组高出数倍,运行过程中啮合点多,传动平稳性更好,冲击与噪声控制表现更优。从设计思路来看,这套结构在建模阶段就充分考虑了安装边界的适配性,内齿圈的外圆预留了法兰安装位,可直接与设备壳体定位配合,行星架上的安装孔位严格匹配行星轮轴的公差配合要求,太阳轮的输入端做了花键结构,可直接与动力输出轴对接,无需额外设计转接件。实际使用中,这套结构可通过不同构件的固定、输入输出组合,实现多种传动比输出:固定内齿圈时,动力从太阳轮输入、行星架输出,可获得大减速比;固定行星架时,动力从太阳轮输入、内齿圈输出,可实现反向增速传动;若将太阳轮固定,动力从行星架输入、内齿圈输出,又能得到另一档传动比,适配不同工况的转速扭矩需求。建模过程中,所有轮齿的齿形参数都经过啮合校验,齿侧间隙控制在合理范围,既避免热胀卡滞,又能减少回程误差,行星轮的安装轴孔与行星架的配合公差选用过渡配合,保证运转过程中不会出现松旷,同时预留润滑通道的设计空间,可适配脂润滑或油润滑两种润滑方式。外形尺寸上,整个传动组的轴向尺寸紧凑,径向尺寸远小于同功率的定轴减速结构,非常适合安装空间受限的设备布局,比如新能源汽车的电驱减速器、工业机器人的关节减速单元、自动化生产线的伺服转台驱动,都能直接参考这套结构的尺寸边界做适配设计。结构上的三个行星轮呈120度均布,运转过程中离心力相互抵消,动平衡性能优异,高速运转时的振动更小,能有效延长支撑轴承的使用寿命,内齿圈采用整体式结构,刚性更强,能承受更大的冲击载荷,适合重载工况下的动力传输。
