阿克萨CFPP西罗科萨凡工业破碎设备结构

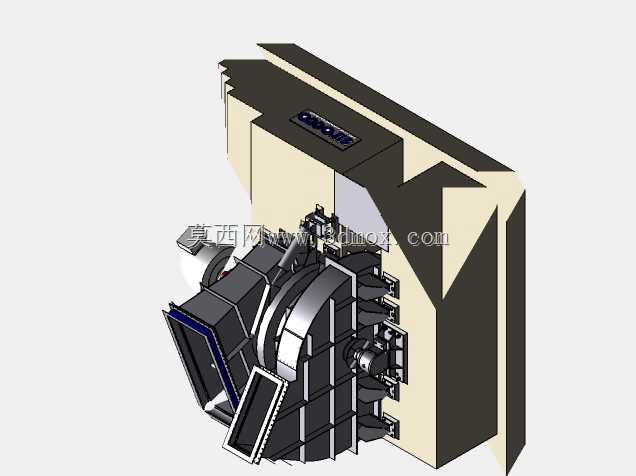

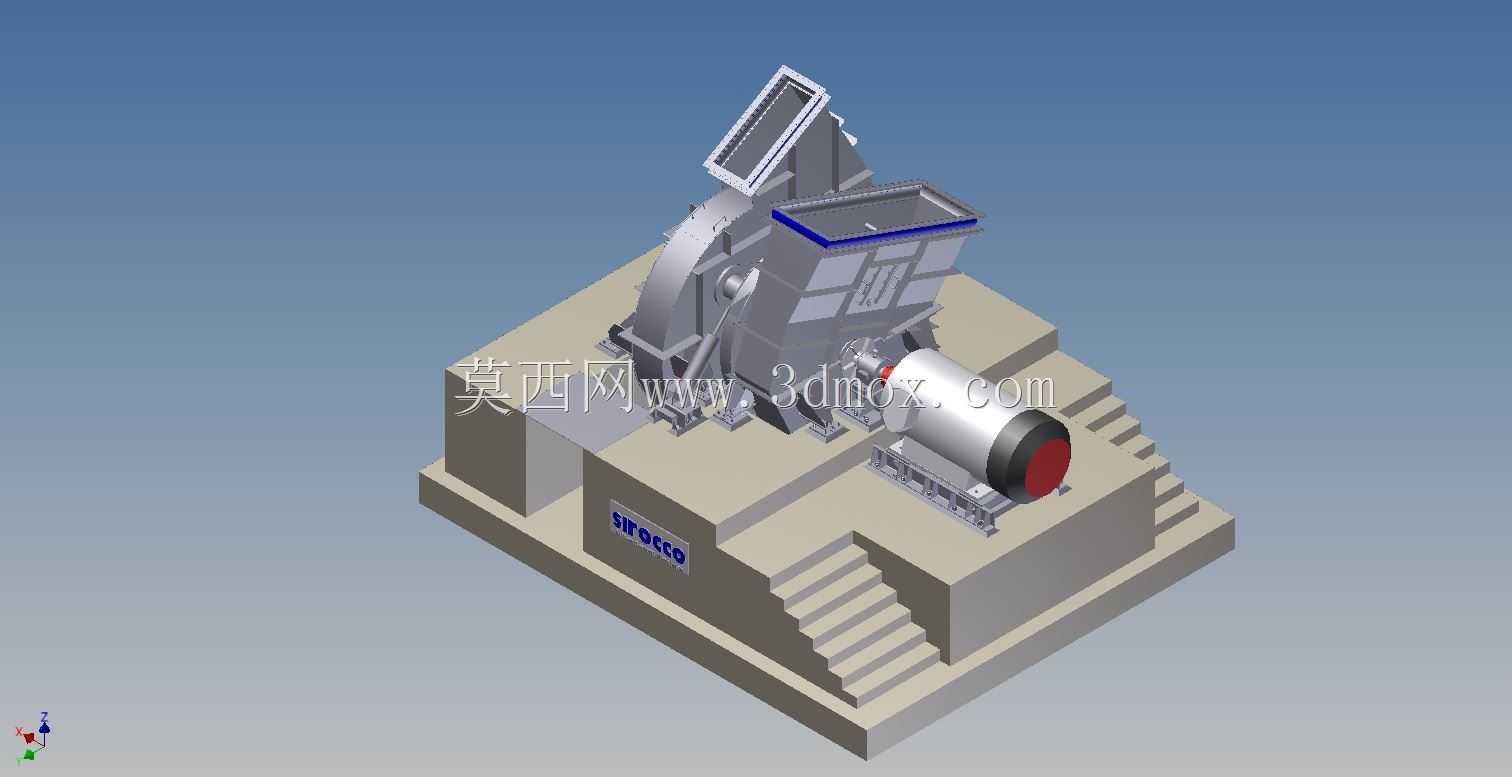

该设备为燃煤火力发电厂CFPP系统配套的西罗科萨凡型破碎装置，主要承担入炉煤料的预破碎作业，将输送至原煤仓前的大块原煤破碎至符合磨煤机进料粒度要求的粒径范围，避免大块煤料卡堵磨煤机入口，保障制粉系统连续稳定运行。从三维结构来看，设备整体采用混凝土基座承托的安装形式，基座设置双侧踏步台阶，方便运维人员抵达设备各检修点位开展日常巡检与易损件更换作业，基座顶面预留了主机、驱动单元的安装定位基准面，安装时需保证主机转子轴线与驱动电机输出轴的同轴度偏差控制在允许范围内，避免运行过程中出现异常振动与轴承过载损坏。设备主机壳体采用厚钢板焊接成型，内部设置有反击板、锤头组件等破碎执行结构，进料口设置在壳体上部偏侧位置，进料端配置倾斜导料槽结构，可引导煤料沿切线方向进入破碎腔，减少物料对壳体的直接冲击磨损，同时避免进料过程中出现物料飞溅外溢的问题。驱动单元采用卧式电机直联传动的布置形式，电机通过联轴器与设备转子轴连接，传动路径短、传动效率高，电机底座设置有可调节的张紧与定位结构，方便安装过程中调整轴系对中精度，也便于后期运维时调整联轴器间隙。设计过程中充分考虑了破碎作业的重载工况特性，壳体各易磨损部位预留了耐磨衬板的安装位置，可根据实际磨损情况单独更换衬板，无需整体更换壳体，降低全生命周期运维成本；转子组件做了动平衡校核设计，保证设备在高速运转时的稳定性，减少振动向基座传递，降低配套厂房的结构振动荷载。设备的安装边界需结合现场原煤输送皮带的出料高度确定，基座底部需与地面预埋螺栓可靠固定，设备周边需预留足够的检修空间，满足锤头、衬板等易损件更换时的吊装作业需求，进料口需与上游输送设备的出料溜管做密封连接，出料口需与下游输送设备的进料段做软连接，避免运行过程中出现煤粉泄漏的问题。该类破碎设备除应用于火力发电厂燃煤制备环节外，也可适配矿山、建材等行业的中硬物料破碎作业，可根据处理物料的硬度、进料粒度、出料粒度要求调整转子转速、锤头重量与反击板间隙，适配不同的生产工况需求。
