西罗科PA型工业离心通风机组结构

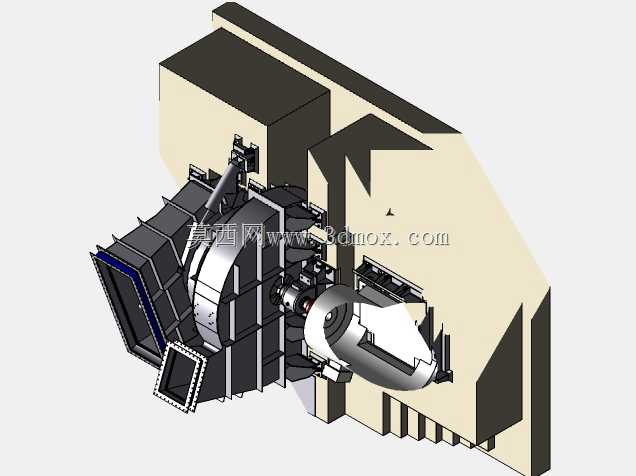

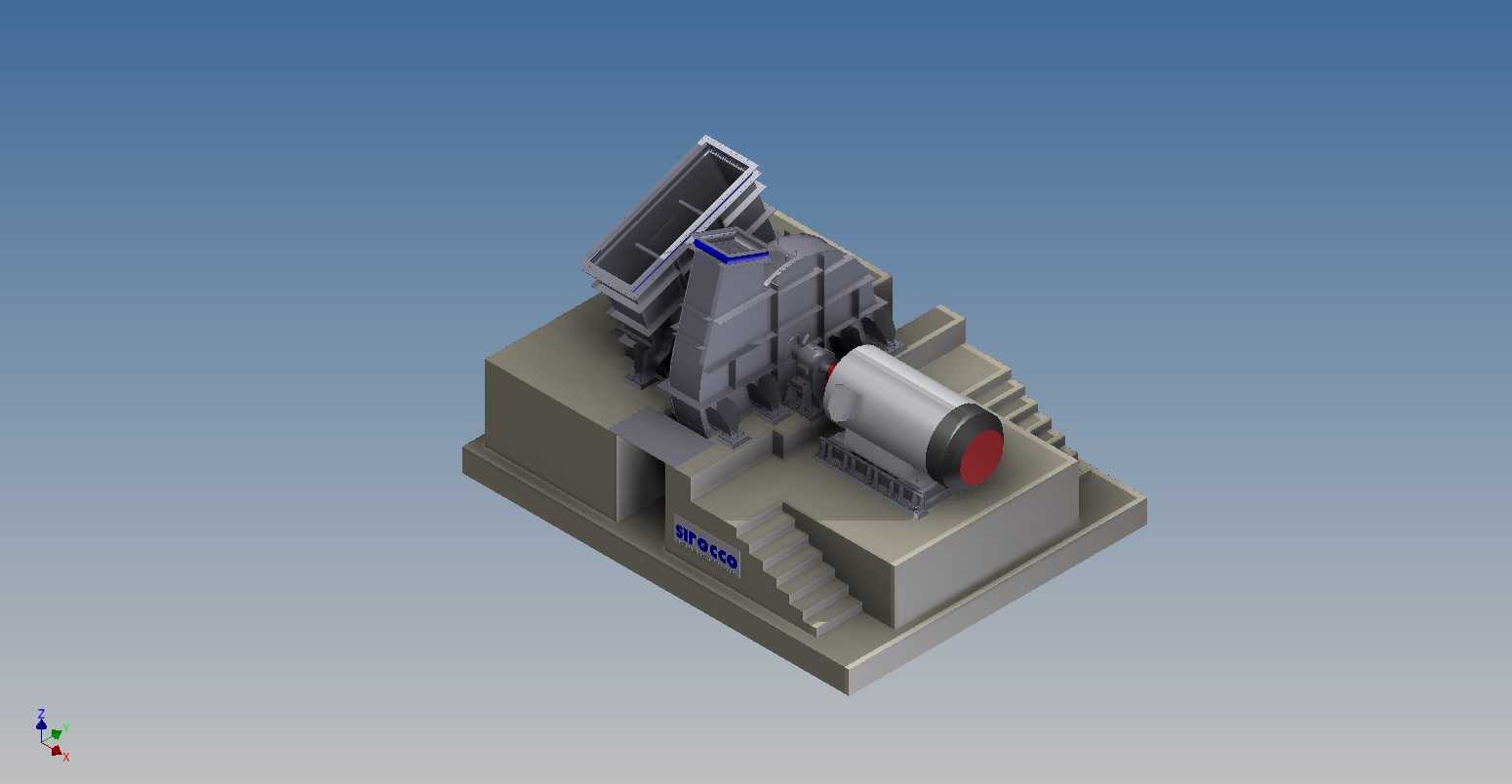

这款西罗科PA风机属于离心式通风设备，在工业通风系统中承担着气体输送、工况环境通风换气、工艺环节风源供给的核心作用，常见于厂房通排风、生产工艺送风、除尘系统前置引风、暖通空调系统风路动力段等场景，适配需要稳定风压、连续送风的工业作业环境，可输送不含粘性物质的常温气体，也可根据工况调整适配轻度含尘气体的输送需求。从结构设计来看，机组采用一体化撬装底座设计，将叶轮蜗壳组件、传动连接单元、驱动电机、检修梯台、进出口连接段全部集成在同一焊接底座上，这种设计思路首先是为了降低现场安装的对齐校准工作量，出厂前即可完成同轴度调试，现场仅需固定底座、对接进出口风路即可完成部署，大幅缩短现场安装周期。蜗壳部分采用渐开线型流道设计，流道内壁做平滑过渡处理，减少气流在蜗壳内部的涡流损耗，叶轮采用前向多翼式结构，在同等转速下可获得更高的风压输出，适配需要克服较长风路阻力的送风场景。驱动端采用联轴器直连传动，相比皮带传动结构，传动效率更高，日常维护点更少，避免了皮带打滑、定期更换皮带的运维成本，电机侧设置独立的安装定位台，与蜗壳侧的轴承座通过加工基准面保证同轴度，底座上预留的地脚螺栓孔位按照通用工业风机安装规范排布，可适配多数混凝土基础、钢架平台的安装尺寸要求。机组侧面设置的一体化检修梯台，方便运维人员日常检查叶轮运行状态、紧固连接螺栓、观察轴承温升情况，不需要额外搭建临时检修平台。进出口连接段采用标准法兰接口，可直接对接矩形通风管道，法兰面预留的螺栓孔间距符合通用通风管道连接标准，不需要额外制作转换接头。在建模过程中，所有结构件的安装边界都做了明确的尺寸约束，撬装底座的长宽尺寸、进出口法兰的中心高度、电机接线盒的朝向位置、检修梯的踏步间距都参考实际工业风机的通用设计规范设定，可直接用于风路系统的布局干涉检查、安装空间预留核算，也可作为同类型风机结构优化设计的参考基准，帮助结构设计人员快速完成通风系统的三维布局，避免在项目设计阶段出现设备与周边管线、建筑结构的干涉问题。
