早期BANKI式横流水轮机结构设计

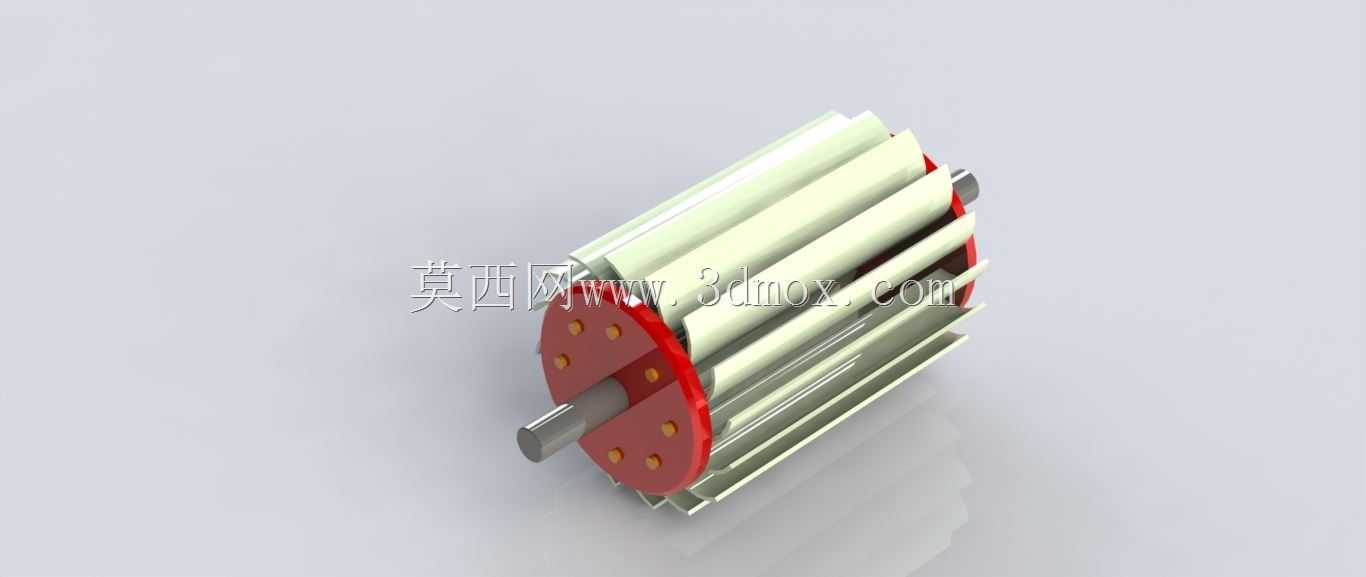

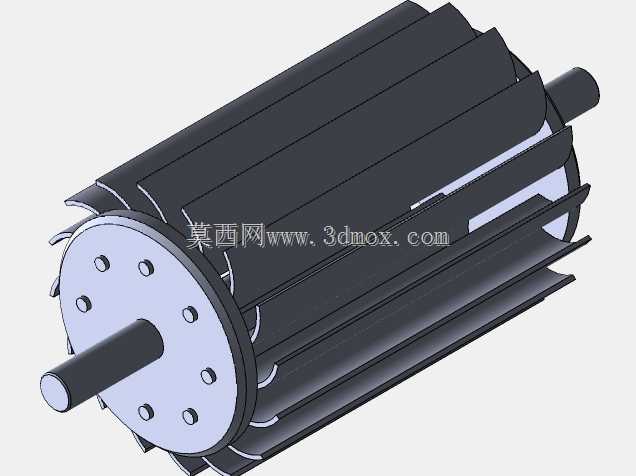

这款横流式水轮机的转轮采用两端圆盘夹持多片弧形叶片的结构，叶片沿圆周均匀排布，两端圆盘通过中心轴贯穿定位，轴端伸出结构可直接对接轴承座与传动组件，适配小型水力发电站点的低水头、小流量工况场景，在山区微型引水式电站、农村分布式小水电项目中，可直接将水流的动能与势能转化为旋转机械能，带动发电机输出电能，也可作为小型水力驱动装置为偏远区域的农用加工设备提供动力输出。设计阶段优先考虑了小流量工况下的进水适配性，叶片的弧形曲率经过流体力学推导，水流进入转轮后会两次穿过叶片流道，充分释放水流携带的能量，相比同规格的冲击式水轮机，在低水头工况下的能量利用效率更稳定。整体结构没有复杂的蜗壳与导叶组件，加工难度低，后期维护仅需定期检查轴承润滑状态与叶片磨损情况，运维成本远低于常规大中型水轮机组。安装时需注意中心轴的水平度偏差控制在合理范围内，两端轴承座的安装同轴度需满足转动件的装配要求，转轮与引水渠道的出水端需保持合适的间隙，避免运行过程中叶片与壳体发生剐蹭。转轮的叶片采用等厚弧形结构，两端的红色圆盘既起到叶片定位固定的作用，也可在运行时阻挡水流从转轮两端侧漏，保证水流尽可能全部穿过叶片区域做功。中心轴采用阶梯轴结构，与圆盘配合的轴段直径大于两端伸出的轴段，可提升转轮整体的抗扭刚度，避免长时间运行后轴段发生弯曲变形。这类结构的水轮机对水质的适应性较强，水流中携带的少量泥沙不会轻易造成流道堵塞，非常适合水源含沙量不高的小型引水式水力开发场景，在进行三维建模时，叶片的排布角度、弧形轮廓的曲率参数都可根据实际项目的水头、流量参数做对应调整，中心轴的直径、两端圆盘的厚度也可根据输出功率的需求做强度校核后优化，整体结构的模块化程度较高，改型设计时仅需调整叶片数量与曲率参数即可适配不同的工况需求，不需要对整体安装结构做大幅改动。
