内燃机往复活塞连杆组结构设计

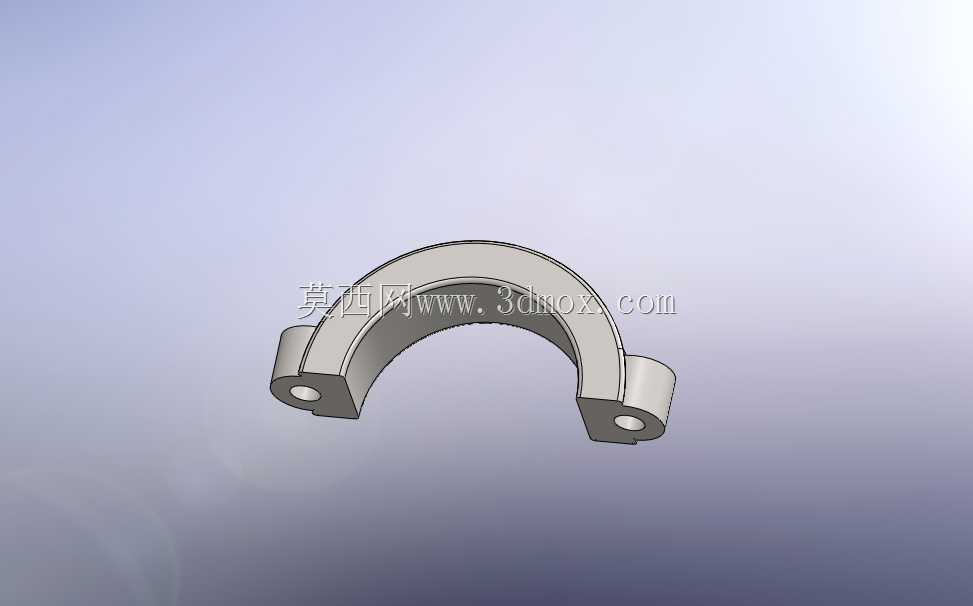

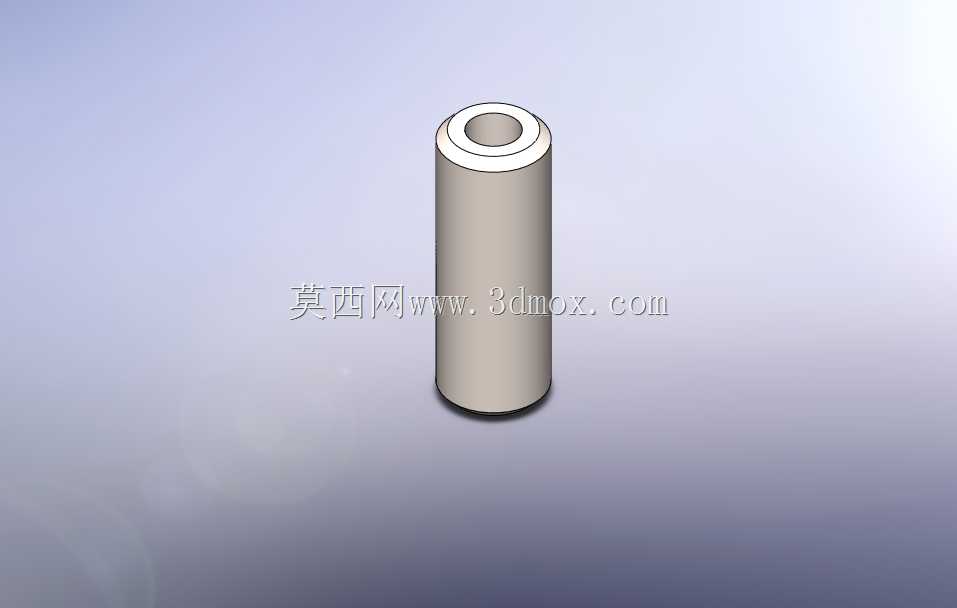

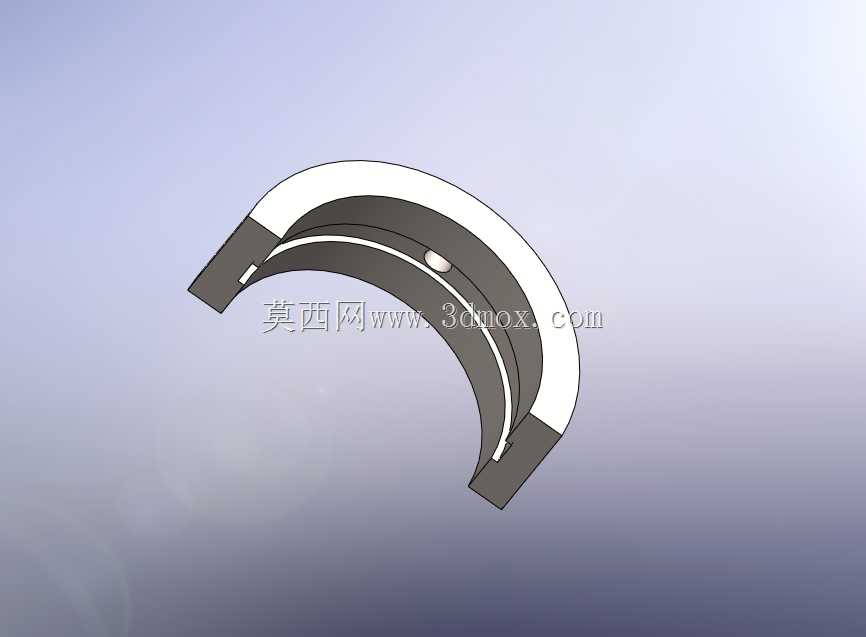

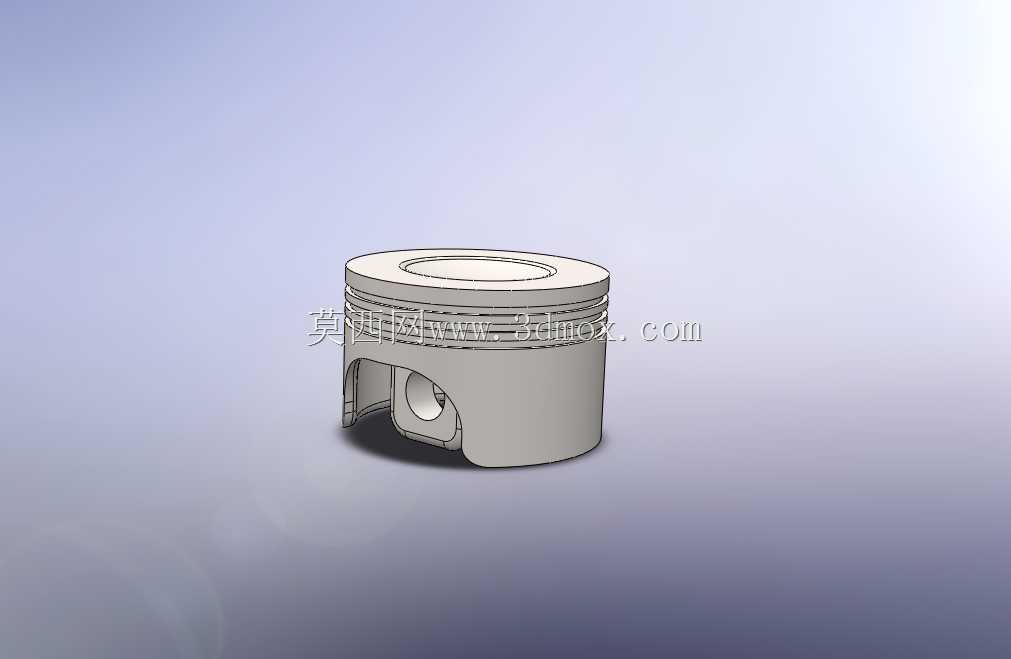

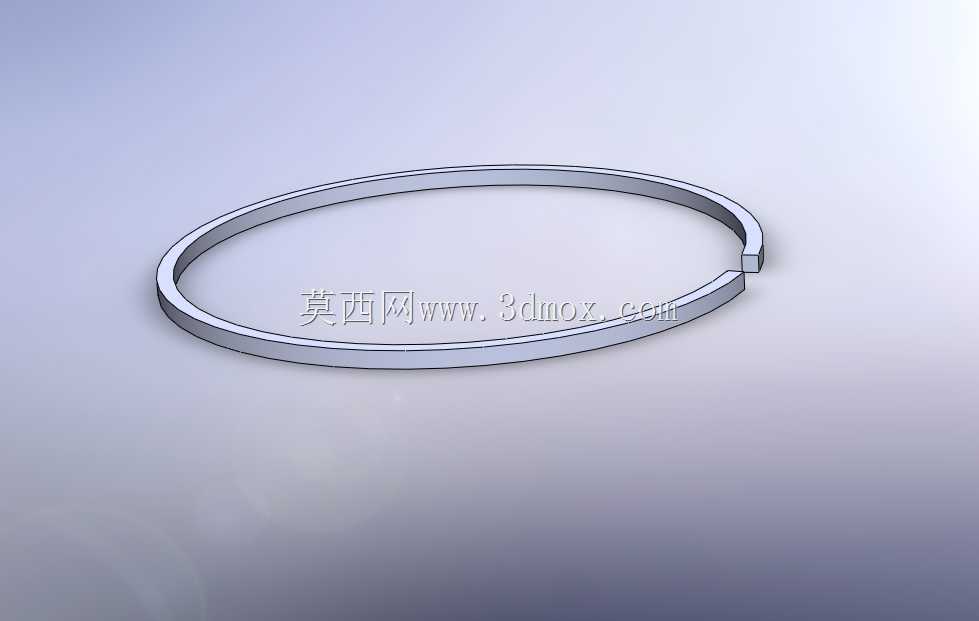

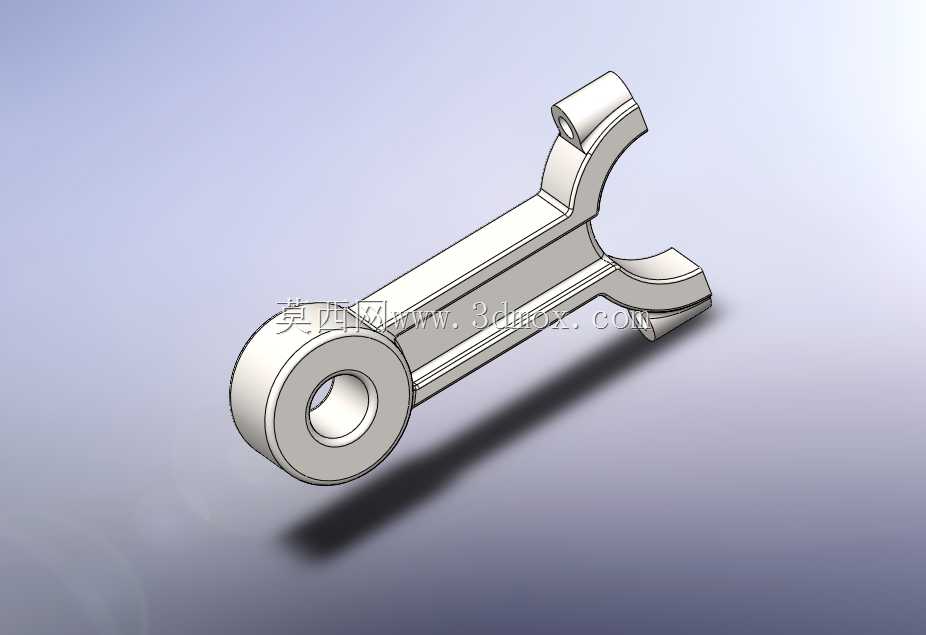

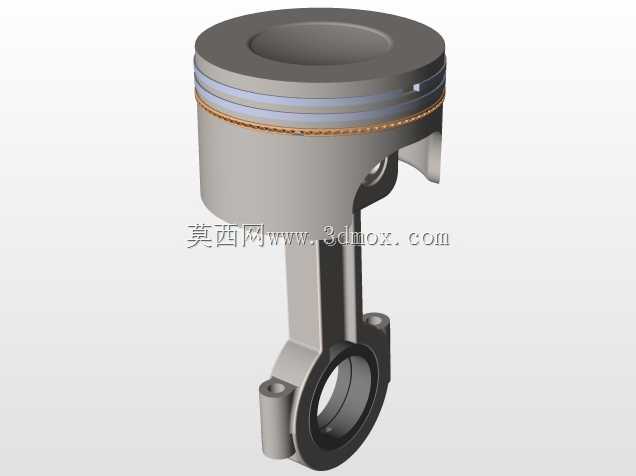

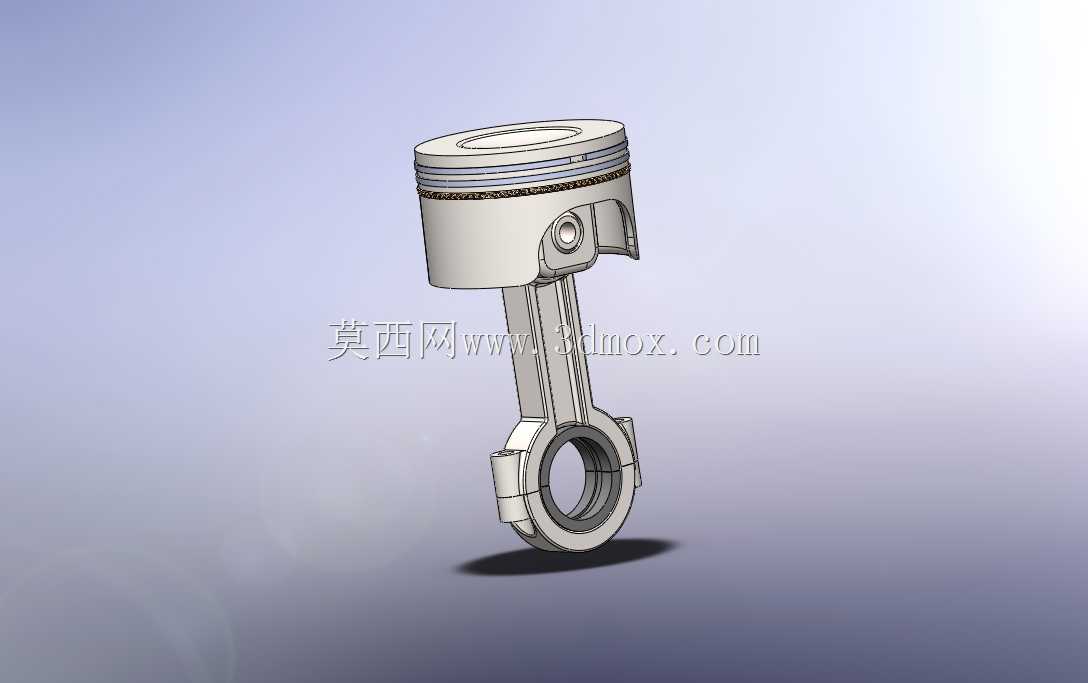

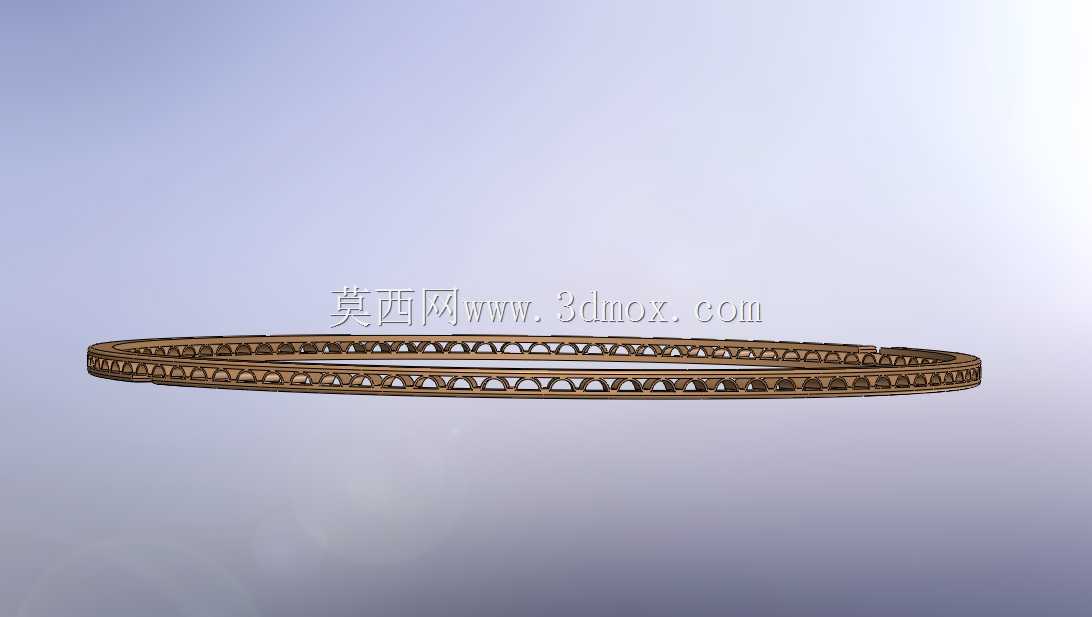

这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，主要承担气缸内燃烧压力传递、往复运动向旋转运动转换的核心功能，广泛应用于车用汽油机、柴油机、小型通用动力机械以及部分往复式压缩机的动力端结构中。从实际工况适配角度出发，活塞头部设计有三道环槽，上方两道为气环安装位，最下方为油环安装位，气环负责密封燃烧室高压燃气，避免压缩与做功行程的燃气下窜，油环则负责刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向间隙、径向深度均按照常规小排量内燃机的配合公差设计，可适配标准规格的量产活塞环配件。活塞顶部采用凹坑式燃烧室造型，可配合气缸盖形成合理的挤气涡流，优化油气混合效率，裙部设计为变椭圆截面，工作状态下受热膨胀后可与气缸壁保持均匀贴合，避免冷态敲缸与热态拉缸问题。连杆部分采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小曲轴运转的惯性载荷，连杆小头端通过活塞销与活塞连接，销孔内预留了衬套安装位，可采用全浮式活塞销设计，工作时活塞销可在连杆小头与活塞销座孔内自由转动，保证磨损均匀；连杆大头端为剖分式结构，配套连杆盖通过螺栓紧固，可包裹曲轴连杆轴颈，轴瓦安装位的尺寸精度满足薄壁轴瓦的过盈装配要求，安装时需按照规定扭矩紧固螺栓，保证连杆大头孔的圆度公差。整套组件的安装边界需匹配对应缸径的气缸套、对应行程的曲轴曲柄半径，活塞在上止点时顶部与气缸盖的压缩余隙需控制在合理范围，避免气门碰撞活塞顶，同时活塞销座的中心线偏移设计可减小做功行程初期活塞对气缸壁的侧击力，降低运转噪音与缸套磨损。建模过程中对活塞的热变形量、连杆的受力应力集中位置均做了结构优化，所有配合面的尺寸公差、形位公差均符合内燃机零部件的通用设计规范，可直接用于教学演示、结构参考以及小型动力机械的改型设计参考。
