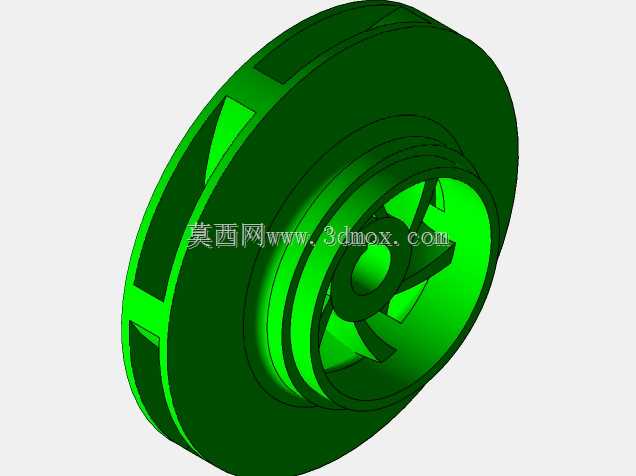

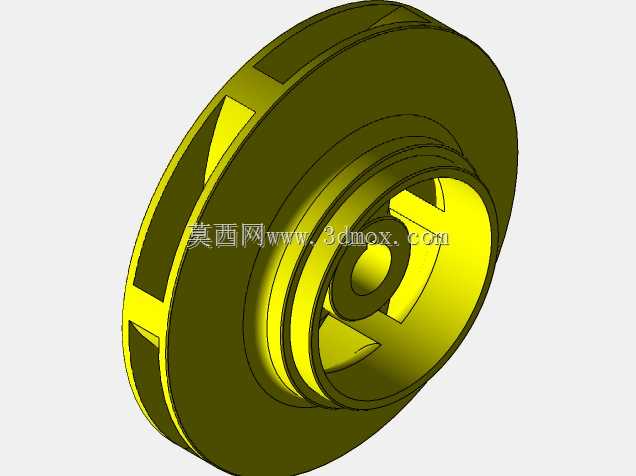

单吸闭式离心泵叶轮结构设计

这款单吸闭式叶轮是离心泵核心过流做功部件，主要适配单级单吸卧式离心泵结构，广泛应用在民用供水、工业循环水输送、暖通空调水循环、常规清水介质输送等场景中，是决定泵组水力效率、运行稳定性的核心零件。从结构设计逻辑来看，闭式叶轮相比开式、半开式结构，因为带有完整的前后盖板，能最大程度减少叶轮流道内的介质泄漏回流，在输送清水类低粘度、无大颗粒杂质的介质时，水力效率表现更优异，运行时的容积损失控制在较低水平。叶轮的流道采用扭曲叶片构型，叶片型线按照介质流动的流线方向拟合设计，能让介质从叶轮入口进入后，顺着叶片曲面平滑转向升压，减少流道内的涡流、脱流现象，降低泵组运行时的水力噪声和振动幅值。从安装边界来看，叶轮中心设置的轴孔与泵轴采用过渡配合定位，配套键槽结构传递扭矩，轴孔端的台阶结构用于和轴套、锁紧螺母配合实现轴向固定，保证叶轮在额定转速下运行时不会出现轴向窜动。叶轮前盖板的入口处做了圆滑的圆弧过渡设计，能降低介质进入叶轮流道时的入口阻力，减少入口冲击损失，同时匹配泵体的密封环安装位置，控制叶轮入口和泵体之间的配合间隙，进一步减少内部回流。后盖板位置设置有平衡孔结构，用于平衡叶轮前后盖板因为介质压力差产生的轴向力，降低泵组推力轴承的负载，延长轴承的使用寿命。叶片的数量和流道过流面积经过水力计算匹配，能保证在额定流量工况下，介质在流道内的流速处于合理区间，避免流速过高造成的冲刷磨损，也不会因为流速过低导致介质内杂质沉积在流道内。整个叶轮的外形轮廓和泵体的内腔尺寸匹配，安装后叶轮出口和泵体的压水室位置精准对齐，保证介质从叶轮流出后能顺畅进入压水室完成动能到压力能的转换。在实际选型适配时，该结构叶轮仅适合输送不含固体颗粒、纤维杂质的清洁介质，若输送含杂质介质会造成流道堵塞或者叶片快速磨损，日常检修时需要重点检查叶轮入口密封环配合面的磨损情况、叶片表面是否有气蚀造成的凹坑，出现磨损超标时及时更换，避免泵组效率大幅下降。
