内螺纹连接手动工业气体球阀设计

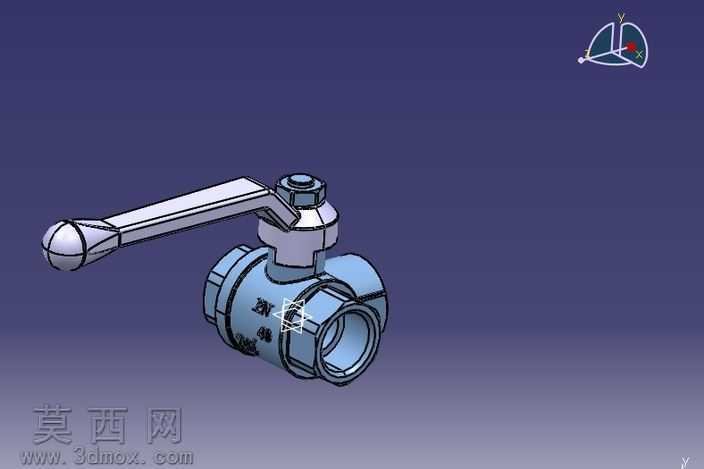

本作品为手动式工业气体管路球阀三维设计，采用CATIA软件完成全参数化建模，整体建模过程严格遵循机械设计公差规范，还原实物的装配逻辑与结构细节。模型整体采用丝扣内螺纹连接结构，适配工业气体输送管路的常规安装需求，主体分为阀体、球体、阀杆、操作手柄、密封压盖、锁紧螺母几个核心装配模块。建模阶段首先完成阀体主体的回转特征构建，对两端内螺纹采用标准管螺纹参数生成，阀体中部的球体容纳腔做了精准的同轴度约束，保证球体装配后的转动顺畅度；球体部分做了通孔流道设计，流道直径与阀体通径保持一致，降低气体输送过程中的流阻损失，球体表面做了光滑度参数设置，模拟金属密封面的精加工效果。阀杆部分采用扁位结构与手柄配合，下端与球体的连接槽做了防脱限位设计，避免操作过程中阀杆脱出；操作手柄采用加长杠杆式结构，末端做了球形握持端，建模时对手柄做了拔模与圆角处理，还原实物的握持手感与冲压成型特征，手柄与阀杆的连接位置做了锁紧螺母的细节建模，还原装配时的压紧固定结构。密封结构部分在球体与阀体配合面、阀杆穿出位置都做了密封槽的特征设计，对应工业气体阀门的密封要求，避免气体泄漏风险。渲染阶段采用金属材质赋予整体结构，阀体部分做了铸钢材质的哑光金属质感，手柄部分做了冲压钢件的半哑光质感，密封件位置做了非金属材质的视觉区分，整体渲染背景采用渐变深蓝色，突出模型的结构轮廓，同时添加了三维坐标系标识明确建模的空间方位。设计过程中充分考虑阀门的操作逻辑，手柄与流道平行时为全开状态，垂直时为全关状态，各转动部件之间预留了合理的装配间隙，既保证转动灵活性，又避免间隙过大导致的密封失效问题，整体模型可直接用于工业气体管路的布局设计、阀门结构教学演示以及产品改型设计参考。
