手动杠杆式法兰连接蝶阀结构设计

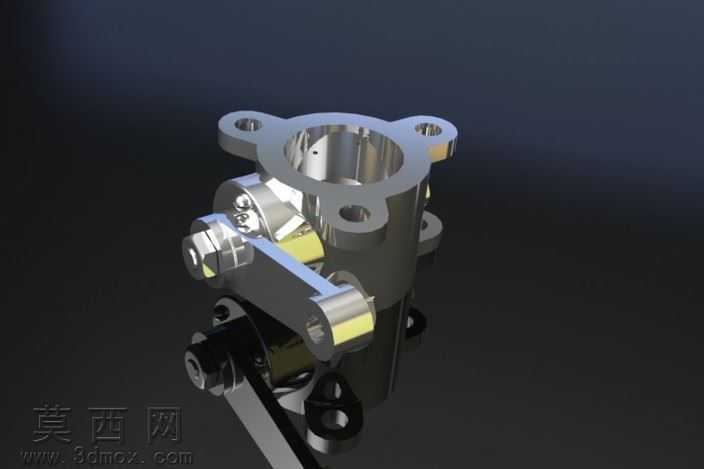

本作品为手动杠杆驱动式法兰连接蝶阀的三维参数化设计模型，建模过程严格遵循机械设计规范与阀门行业通用尺寸标准，在三维建模软件中采用自顶向下的装配设计思路完成整体搭建。首先依据蝶阀的公称通径、公称压力等核心参数，构建阀体的基础基体特征，阀体采用三法兰式安装结构，上端法兰用于适配阀杆密封组件与驱动杠杆的安装定位，侧端法兰用于匹配管路对接的安装孔位，建模时精准绘制法兰端面的螺栓孔分布圆，对孔位的同轴度、法兰端面的平面度做了参数化约束，保证后续装配的公差合理性。其次完成阀杆、蝶板、密封副的独立建模，阀杆采用阶梯轴结构，与阀体配合的轴段设置了密封件安装槽位，蝶板采用流线型弧面结构，建模时对蝶板与阀体内腔的配合间隙做了精准控制，保证阀门启闭过程中无卡滞、密封面贴合均匀。驱动部分采用杠杆式手动结构，建模时还原了杠杆手柄、锁紧螺母、定位销轴的完整结构，对杠杆与阀杆的连接配合面做了限位特征设计，模拟实际操作中手柄转动带动阀杆、蝶板完成90度启闭的运动逻辑。材质渲染阶段，对阀体、阀杆、紧固件等金属部件赋予抛光不锈钢材质，调整材质的金属度、粗糙度参数还原金属机加工后的哑光金属质感，对密封件部位赋予丁腈橡胶材质，通过调整漫反射颜色与高光参数区分橡胶与金属部件的视觉差异，整体渲染采用深色渐变背景配合定向打光，突出阀门的金属质感与结构层次，清晰展现各部件的装配关系与外形特征。设计过程中充分考虑了阀门的实际装配工艺与使用场景，各部件之间的配合公差、安装让位结构均做了合理设计，完整还原了手动法兰蝶阀的全部结构细节，可用于阀门结构原理展示、装配工艺参考、相关产品设计改型的三维参考依据。
