两相混合式步进电机结构设计方案

这款步进电机的三维结构建模，完全围绕工业现场实际安装与使用需求搭建，没有冗余的装饰性结构，所有特征都对应实际加工与装配要求。从应用场景来看，这类步进电机广泛覆盖3D打印设备进给轴、小型自动化流水线工位定位、点胶机三轴驱动、雕刻机进给传动、办公自动化设备走纸机构、医疗检验设备样本输送模块等对开环定位精度有要求的场合，不需要额外加装位置反馈元件就能实现固定步距角的角位移输出，搭配对应的驱动器可实现整步、半步、细分驱动，适配不同负载下的运行平稳性需求。

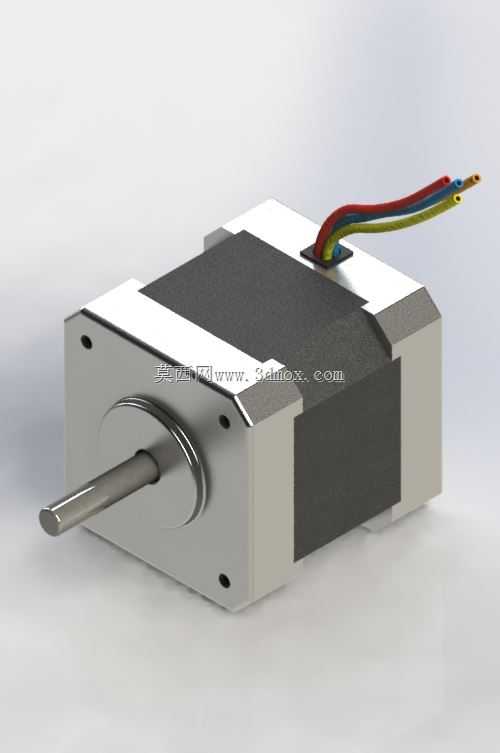

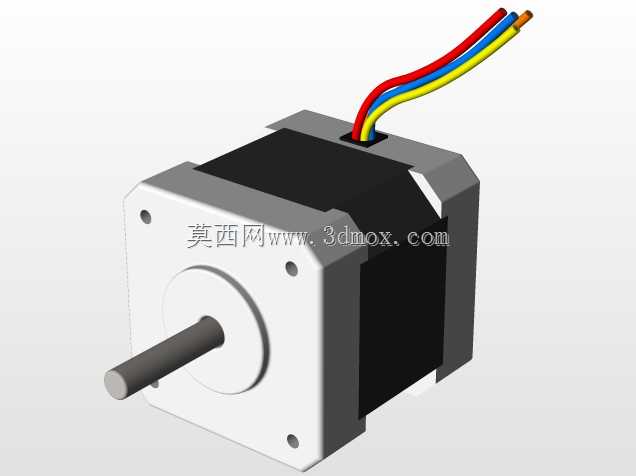

从功能特性来看，模型还原了混合式步进电机的定转子齿槽结构、端部轴承安装位、出线端的线缆固定结构，前端输出轴做了标准的轴径公差匹配设计，轴伸长度预留了联轴器安装的足够空间，轴端没有做多余的卡簧槽以外的特征，方便使用者根据实际负载情况选配刚性联轴器、梅花联轴器或者同步带轮进行传动连接。电机本体的方形机座四个角预留了贯通安装孔，孔位间距符合行业通用的安装尺寸规范，不需要额外制作转接板就能直接固定在标准铝型材机架或者设备安装板上，安装孔的沉头深度做了准确还原，能保证内六角螺丝安装后头部不突出机座表面，避免和周边运动部件产生干涉。

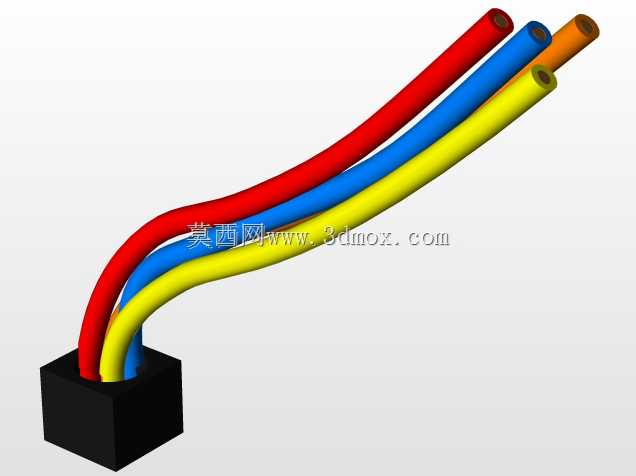

设计思路上，建模时优先还原了电机的实际装配层级，从前端盖、定子绕组组件、转子磁钢组件、后端盖、出线护套几个部分拆分建模，每个部件的配合公差都按照实际机械加工的要求做了预留，比如端盖和机座的止口配合尺寸、轴承室的公差带、输出轴和轴承内圈的配合尺寸都符合常规电机的加工工艺要求，没有出现无法实际生产的干涉特征。机座表面的散热筋结构做了简化但保留了核心的散热接触面积特征，能直观体现电机连续运行时的散热路径，出线端的四芯线缆对应两相绕组的接线定义，线缆长度预留了设备内部布线的冗余量，线缆根部的防弯折护套结构也做了还原，避免实际使用时线缆反复弯折导致的线芯断裂问题。

从安装边界来看，模型的整体外形尺寸完全对应市面通用的57系列两相步进电机参数，机身长度适配常规扭矩版本的尺寸范围，输出轴的中心高和机座安装面的尺寸公差都做了准确标注，使用者在做设备整体布局时，可以直接调用这个模型进行干涉检查，不需要反复核对二维样本的尺寸参数，能有效缩短设备设计阶段的选型校核时间，避免后期装配时出现电机和周边结构件、传动件的位置冲突。模型的所有棱角都做了符合实际冲压、机加工工艺的倒角处理，没有尖锐的工艺死角，还原了量产电机的实际外观特征，同时内部的绕组部分做了简化示意，既不影响整体装配的视觉呈现，也不会因为过于复杂的内部细节导致模型调用时占用过多系统资源，适配不同配置的设计工作站使用。
