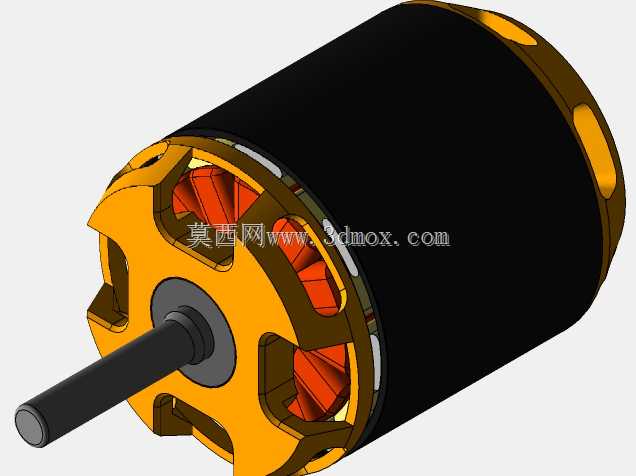

蝎子HK-5035-500外转子无刷电机结构设计

这款外转子无刷电机的结构设计，首先要考虑航模、小型电动动力设备的实际安装适配需求，外转子结构本身的特性是转子外壳随输出轴同步旋转，相比同规格内转子电机能提供更大的输出扭矩，适配螺旋桨、小型传动负载这类需要低转速大扭矩输出的场景，在固定翼航模、小型无人移动平台、便携电动工具这类对动力单元重量、功率密度要求较高的设备中应用广泛。从结构设计思路来看，定子部分采用多槽集中绕组布局，绕组嵌放在定子冲片叠压形成的槽内，冲片选用高导磁硅钢片降低涡流损耗，定子与中心固定轴做过盈配合，中心轴预留安装定位轴径，可直接通过法兰或者轴夹固定在设备机架上，安装边界需要注意转子外壳的旋转避让空间，外壳周向开设的镂空槽一方面是为了绕组散热，空气随转子旋转时能直接流过绕组表面带走热量，另一方面也能减轻整体重量，提升功率重量比。输出轴从前端盖中心伸出，轴端做平面定位处理，配合顶丝或者锁紧螺母就能固定负载连接件，避免传动过程中出现打滑。端盖部分采用轻量化高强度合金材质，既承担轴承的定位支撑作用，又要保证转子高速旋转时的结构刚度，避免出现形变扫膛的问题。轴承选用深沟球轴承，分别布置在定子前后两端，承受径向负载的同时也能抵消部分轴向力，适配航模飞行过程中产生的各个方向的载荷。绕组的出线端从后端盖的预留孔位引出，方便连接电调进行驱动控制，设计时需要预留足够的线长余量，同时做好出线处的绝缘防护，避免旋转部件剐蹭导线造成短路。整体结构的尺寸公差配合上，转子磁钢与定子铁芯之间的气隙控制在合理范围，既保证磁路效率，又避免加工装配误差导致的动静部件摩擦，所有旋转部件都做了动平衡适配设计，保证高转速运转时的振动控制在合理区间，不会影响搭载设备的运行稳定性。这类外转子无刷电机在选型时，除了关注外径、长度、轴径这些安装尺寸，还要匹配对应的电调电流参数，结合负载的转速、扭矩需求确定KV值，这款500KV的规格适配大尺寸螺旋桨，能在较低转速下提供足够的推力，适合中等尺寸的固定翼航模或者多旋翼动力平台使用。
