教学演示用斯特林动力装置结构模型

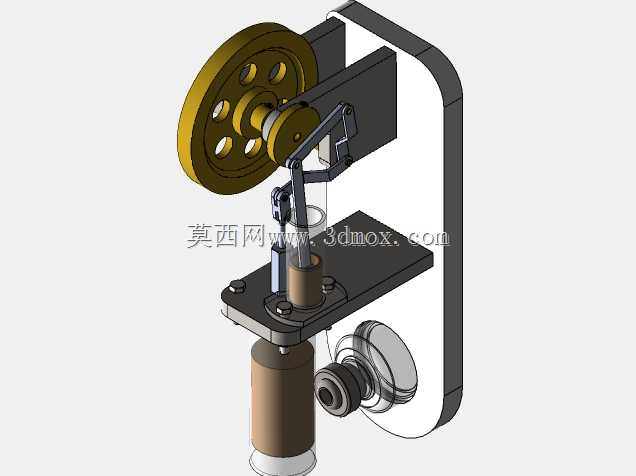

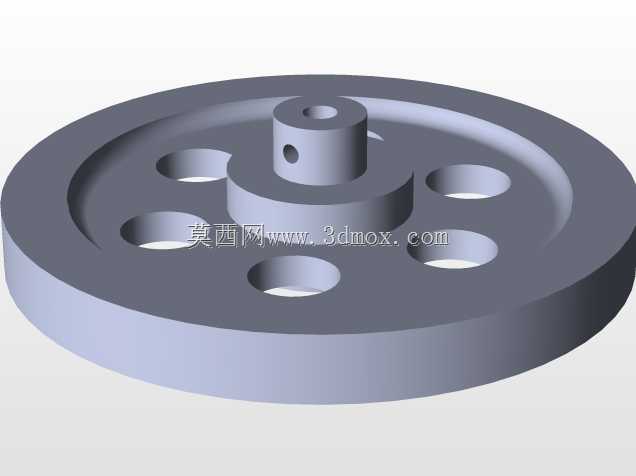

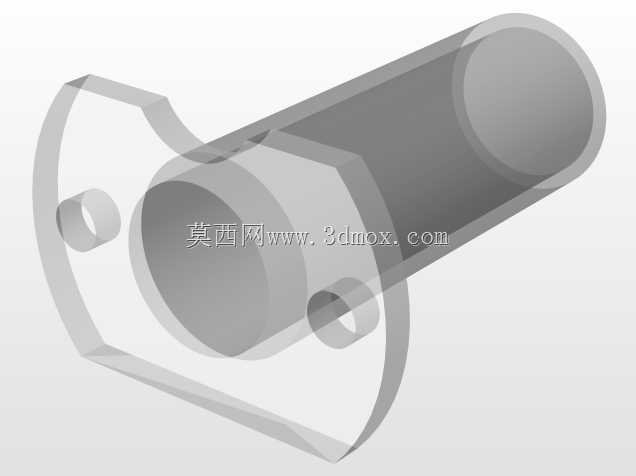

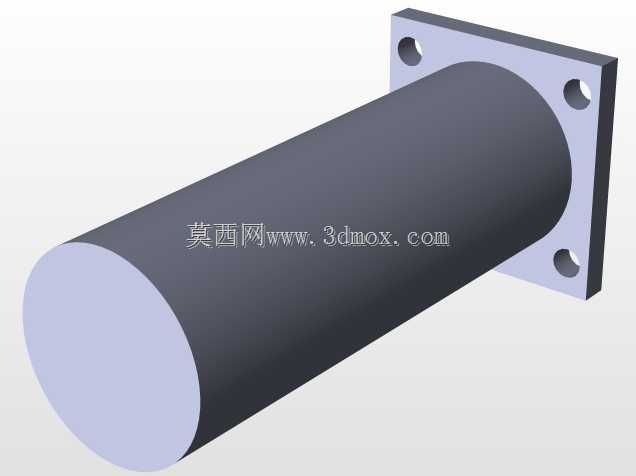

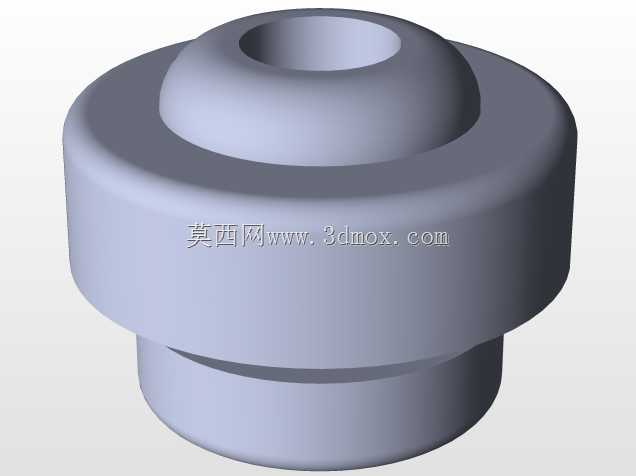

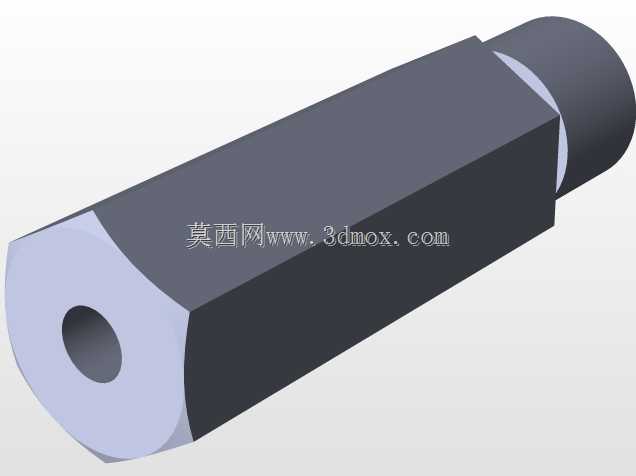

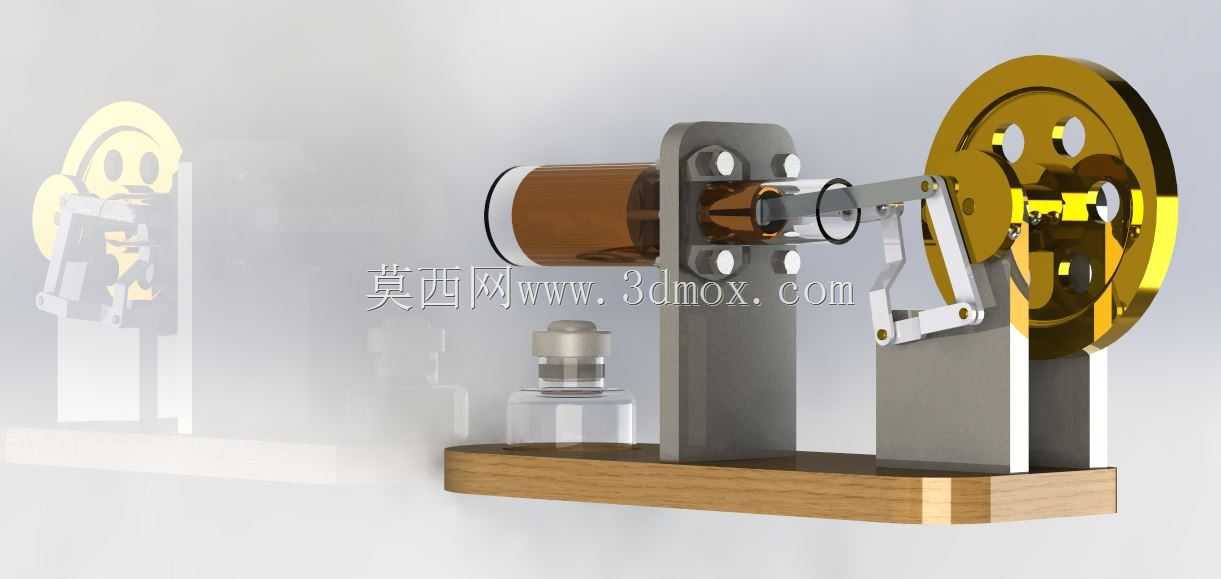

这套斯特林动力装置的三维结构，常被用于高校热工基础教学、科创科普展品制作以及小型动力原理验证场景，区别于内燃机依靠燃料在缸内爆燃做功的逻辑，它通过外部热源对气缸内工质持续加热，配合冷端散热形成温差，推动活塞往复运动完成热能到机械能的转换，能直观展示外燃机的完整工作循环，帮助学习者理解卡诺循环在实际热机中的落地形式。从结构设计逻辑来看，整套装置采用卧式布局，底部为实木材质的安装基座，所有功能部件均通过立式支架固定在基座上，安装时需保证动力气缸、传动支架、飞轮轴座的同轴度公差控制在0.1mm以内，避免运行过程中出现卡滞。动力段采用透明气缸套设计，可直接观察到内部置换活塞的运动状态，气缸侧方预留的热源放置位，适配常规小型酒精灯作为外部热源，冷端通过金属支架自然散热即可满足运行温差要求，无需额外加装水冷回路。传动部分采用经典的曲柄连杆机构，连接动力活塞与大直径飞轮，飞轮采用辐条式镂空结构，既保证转动惯量满足连续运转的储能需求，又尽可能降低整体自重，飞轮与曲轴的连接采用平键定位，装配时需调整曲柄的止点位置，确保活塞运动到上下止点时飞轮的惯性力矩能顺利带动机构越过死点。整套装置的外形边界控制在长200mm、宽100mm、高150mm区间内，基座底部预留四个M4规格的安装孔位，可直接固定在实验台架或者展示台面上，不需要额外制作转接安装板。设计过程中特意将所有运动副的配合间隙设置在0.02-0.05mm之间，既保证运动顺滑无卡顿，又不会因为间隙过大出现工质泄漏影响做功效率，连杆与活塞、曲柄的连接位置均采用销轴铰接，销轴端部做防脱限位处理，长时间连续运转也不会出现连接件松脱的问题。在实际教学应用中，这套结构可直接拆解展示每个部件的功能，学习者可通过调整热源距离、飞轮配重等参数，直观观察温差、转动惯量对动力输出效率、运转转速的影响，相比纯理论教学更具实操参考价值，也可作为小型外燃机DIY设计的参考原型，帮助设计者快速验证传动布局的合理性，减少实物打样的迭代次数。
