立式倒档结构蒸汽机教学演示装置

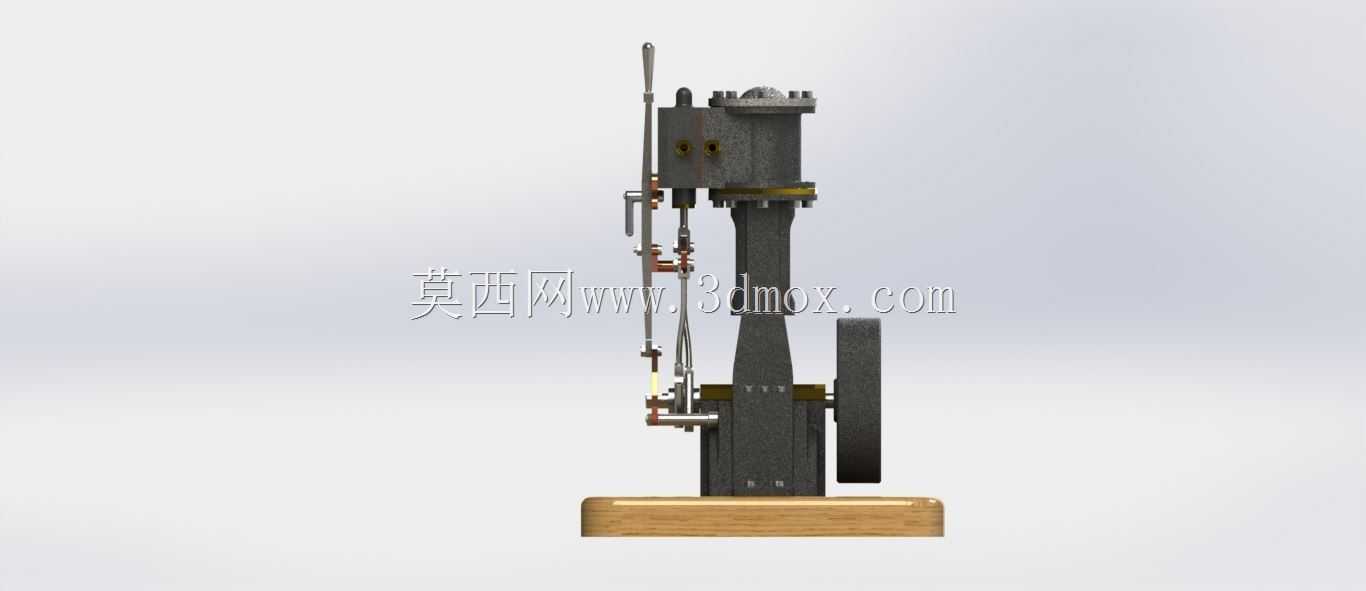

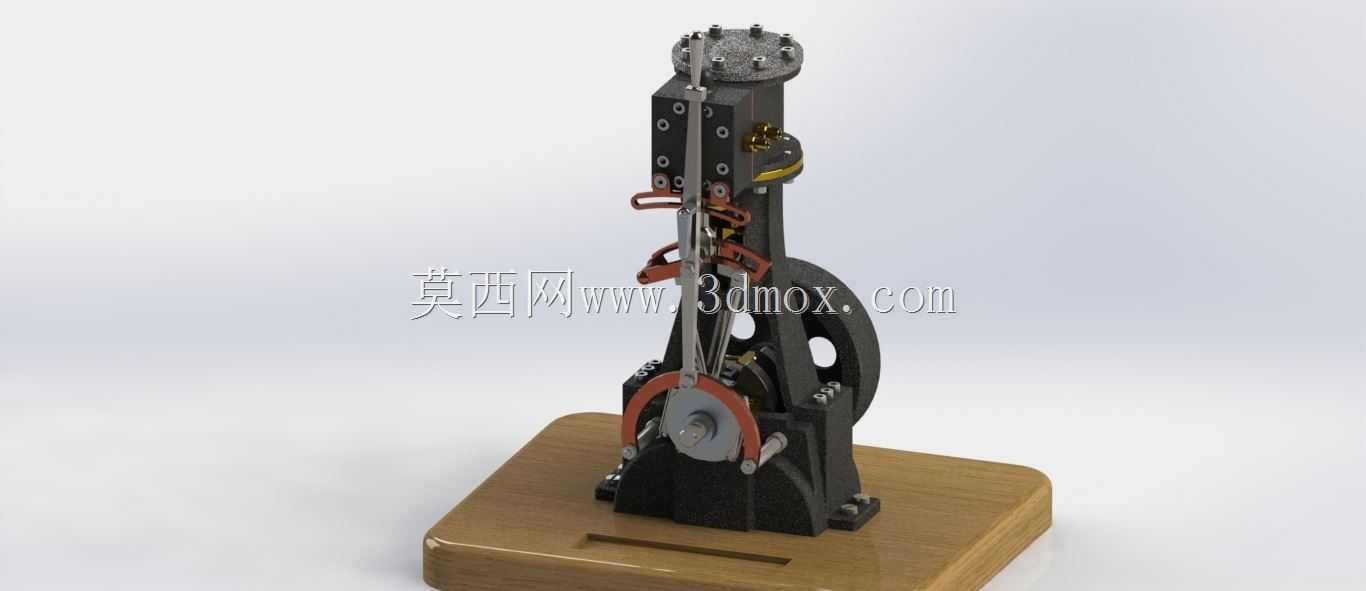

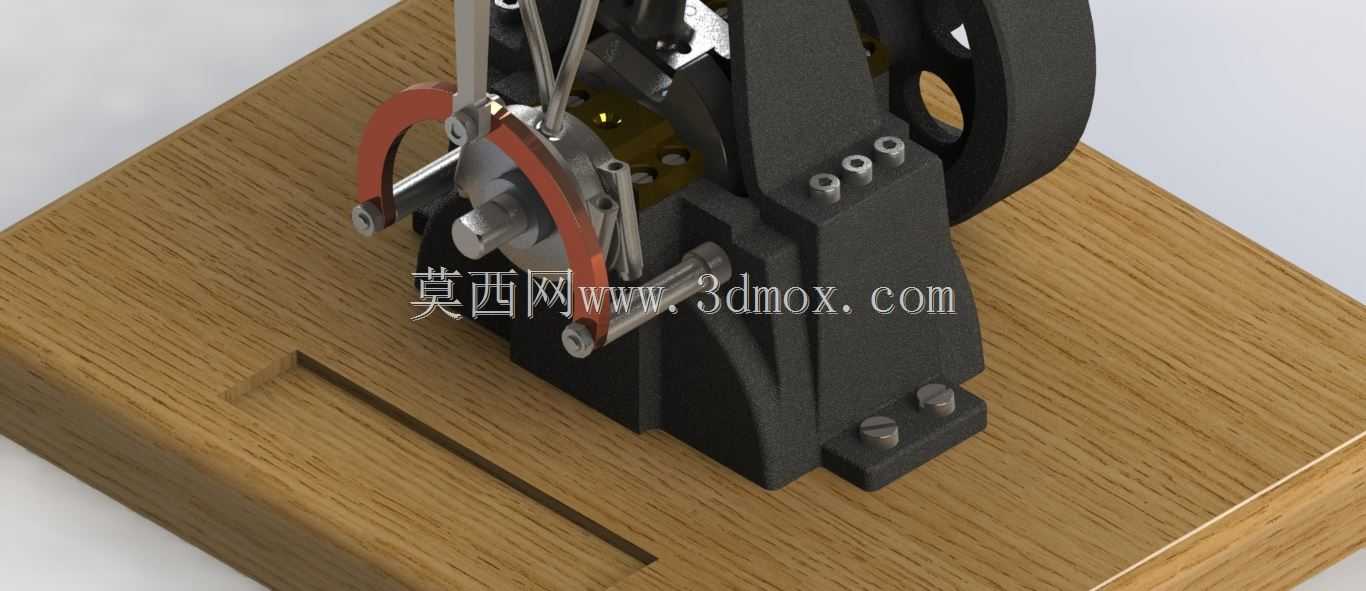

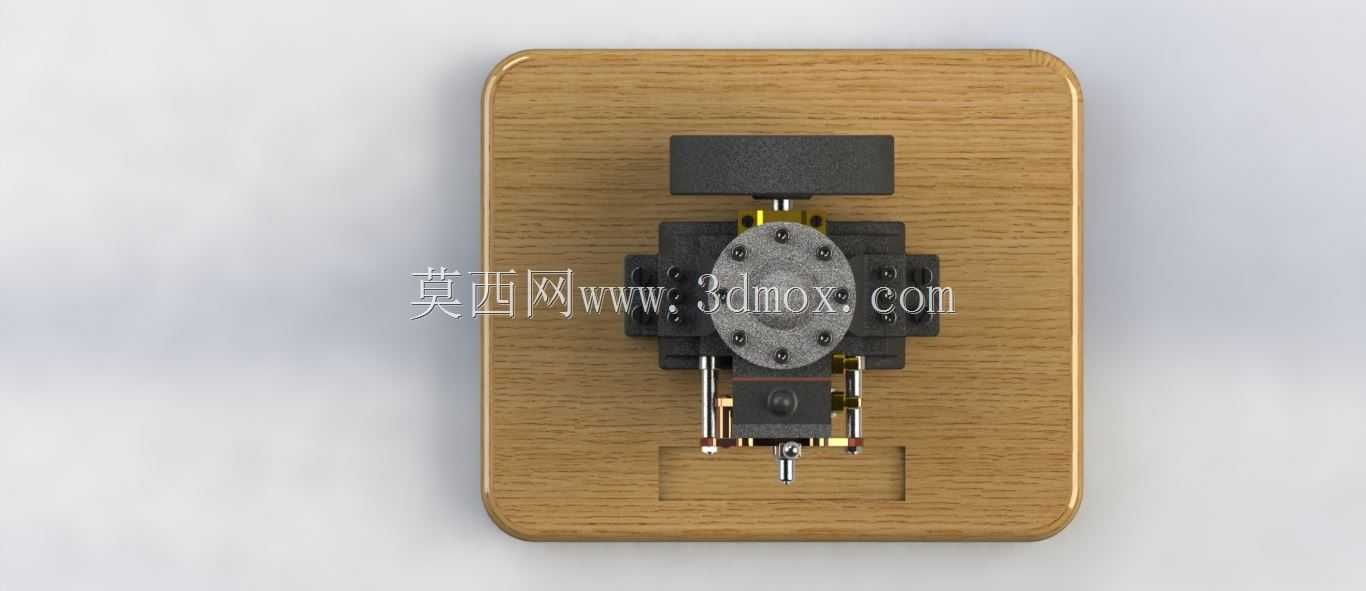

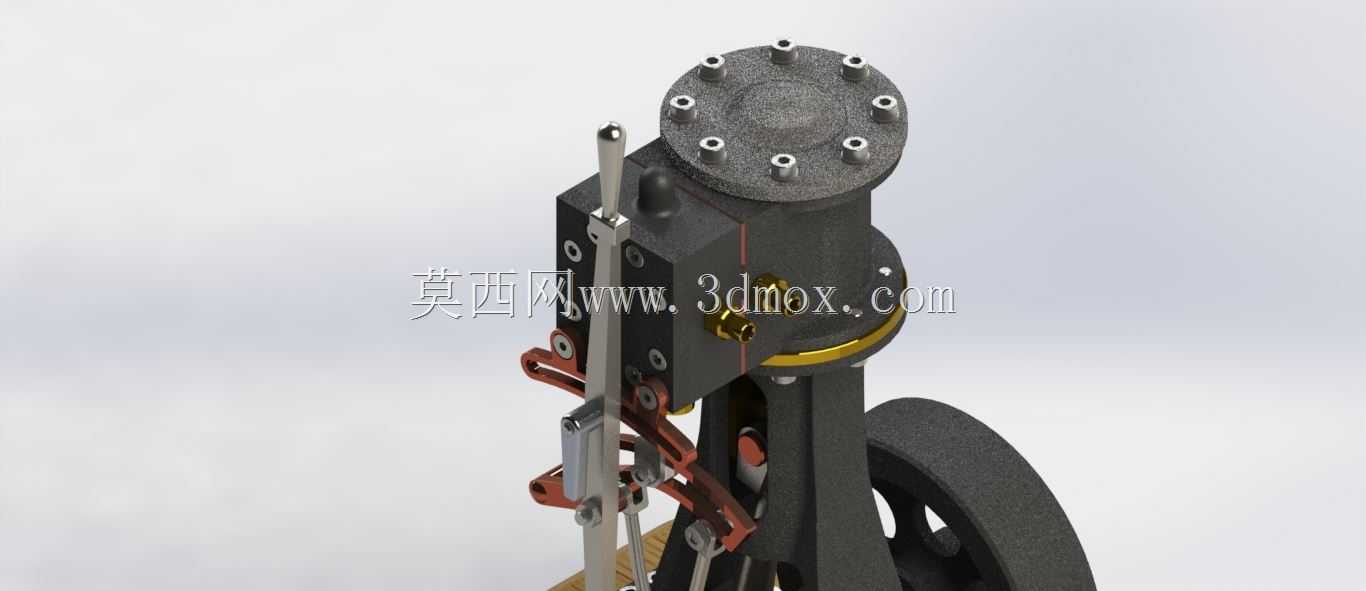

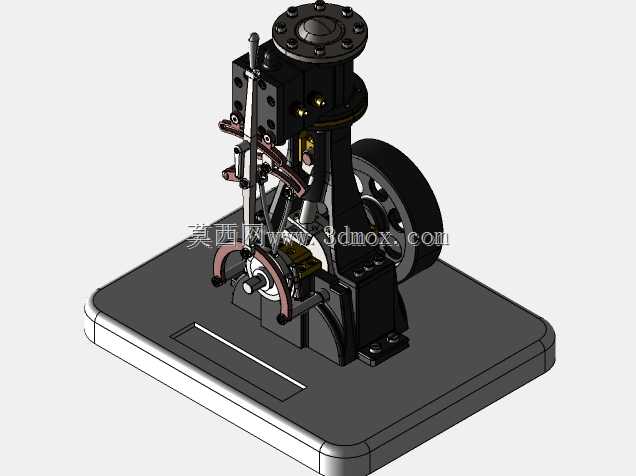

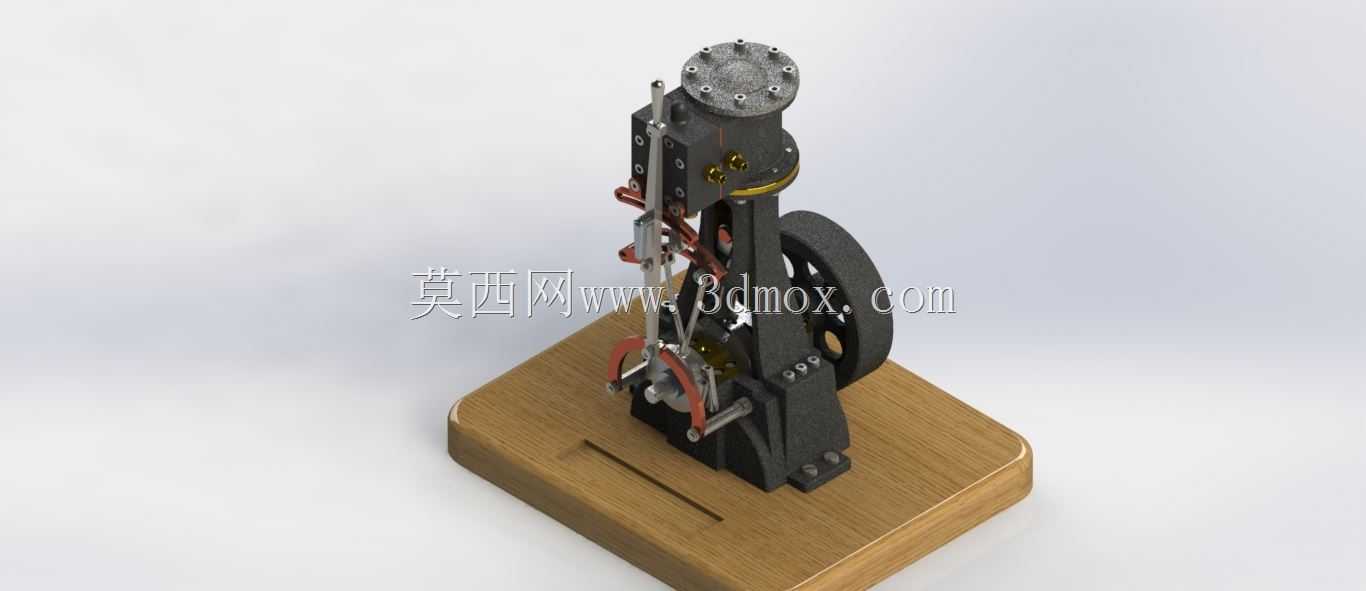

这套立式倒档蒸汽机结构，常被用于热能动力教学演示、小型复古动力装置复刻场景，也可作为精密机械传动结构的参考样件，帮助从业者理解早期往复式动力机械的动力换向逻辑。整套装置采用集成式安装布局，核心动力转换单元固定在矩形实木安装基座上，基座预留了沉槽式安装位，将核心阀组、气缸组件完全嵌入槽内定位，既控制了整体安装高度，也避免外露管路在搬运、演示过程中发生磕碰变形。从功能实现逻辑来看，这套结构最核心的设计点在于垂直布置的倒档换向机构，区别于常规卧式蒸汽机的侧置换向拨叉，它将换向控制模块直接布置在气缸阀组的正上方，通过垂直联动的拨杆与滑阀配合，无需额外增设横向传动连杆，就能快速切换进汽方向，实现动力输出轴的正反转切换，整套换向动作的传动路径更短，机械间隙更小，换向过程中的动力损耗也更低。在结构设计细节上，核心阀组采用对称式布局，圆形阀板通过周向均布的紧固件与气缸基体连接，密封面做了平面度适配处理，能保证高压蒸汽进入腔体时不会出现侧向泄漏；两侧的导向立柱做了同轴度校准，保证滑阀上下动作时不会出现卡滞，动力输出端的轴伸位置预留了标准连接位，可直接对接小型发电机、传动带轮等外接负载，不需要额外做转接法兰加工。从安装边界来看，整套装置的外轮廓完全控制在安装基座的平面范围内，基座边缘做了圆角钝化处理，没有突出的尖锐结构，放置在桌面演示时不需要额外预留侧向操作空间，日常维护时只需拆卸顶部阀板即可完成内部密封件的检查更换，不需要将整套结构从基座上拆解。在实际应用中，这类小型蒸汽机结构除了教学演示用途，也可作为小型蒸汽动力模型的核心动力单元，其垂直倒档的结构设计能大幅缩小装置的横向占用空间，适配更多紧凑型模型的安装需求；设计过程中对各运动部件的行程做了限位设计，避免换向动作超程导致阀件碰撞损坏，所有运动副的配合间隙都控制在合理范围，既能保证动作顺畅，也不会因为间隙过大产生运行异响。
