航空涡轮风扇叶轮结构设计方案

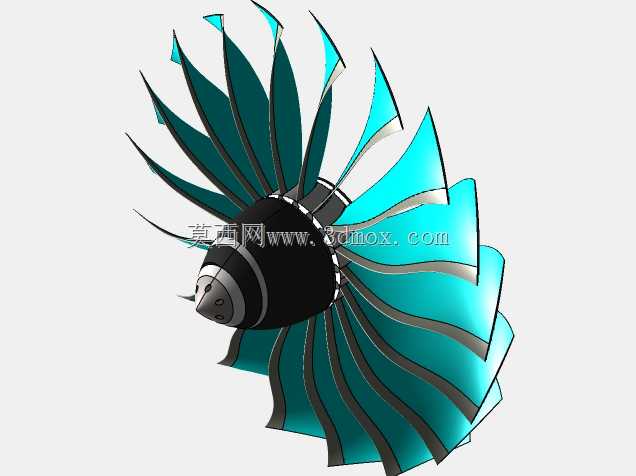

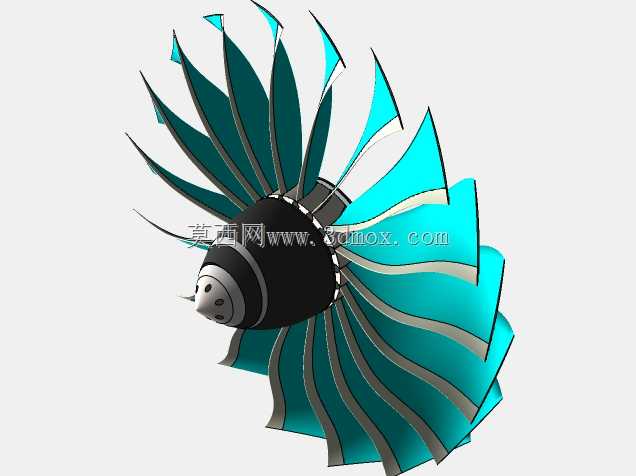

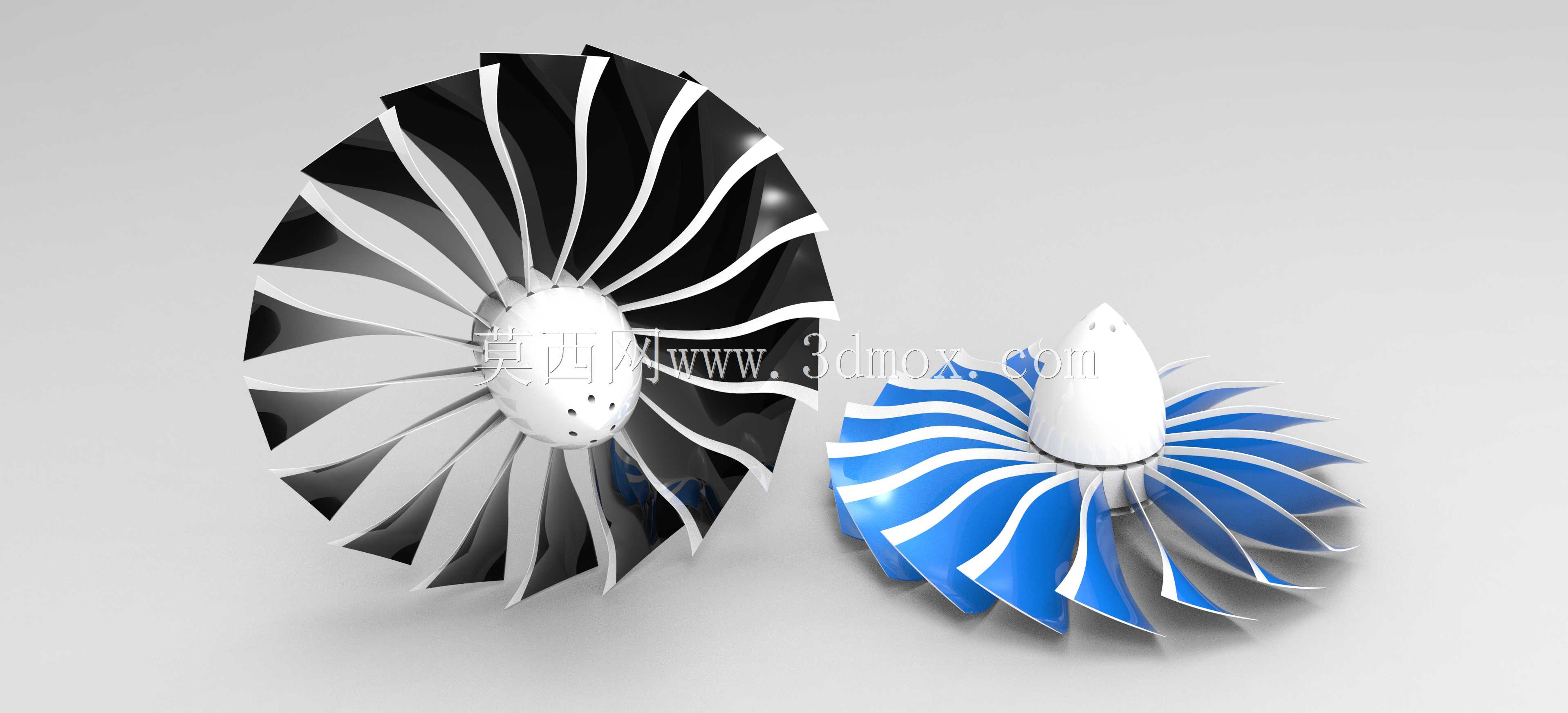

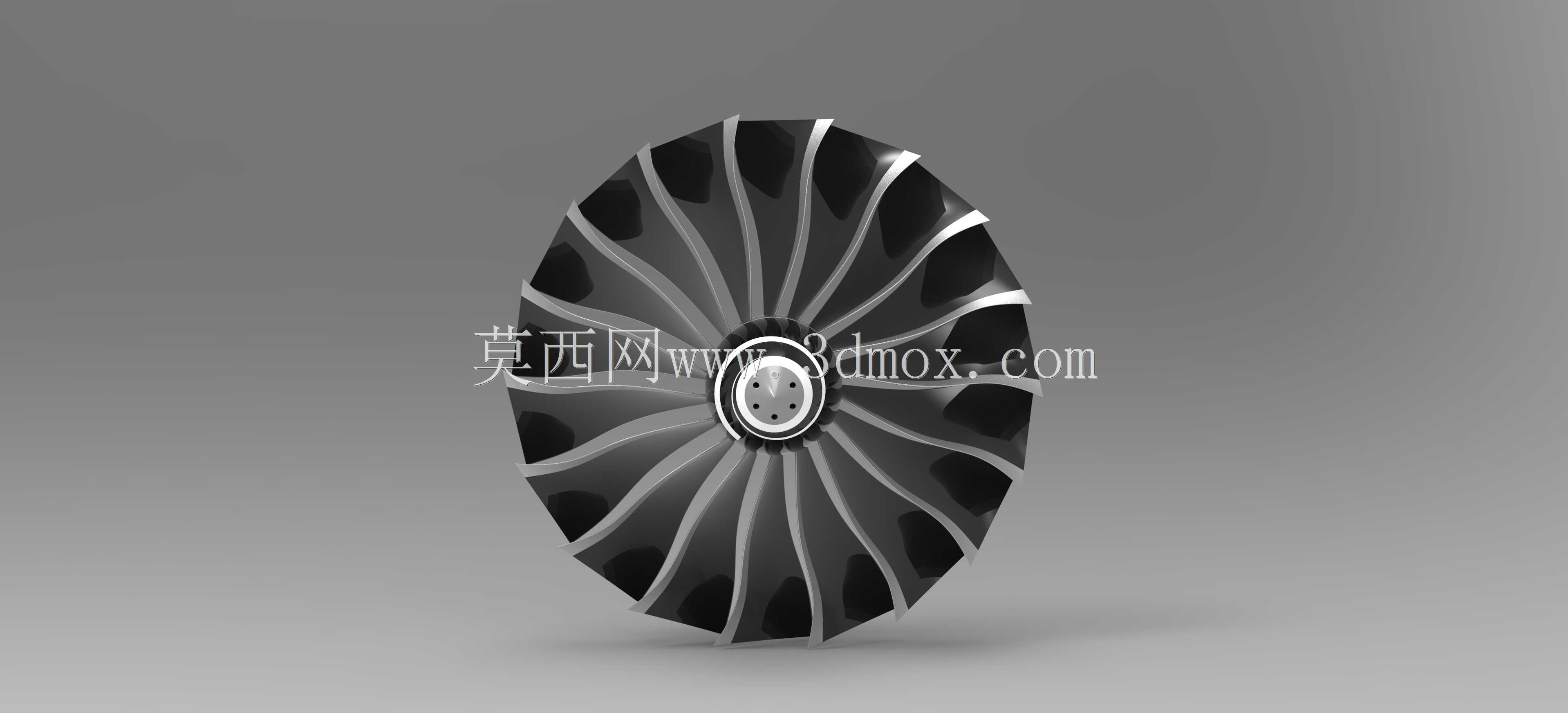

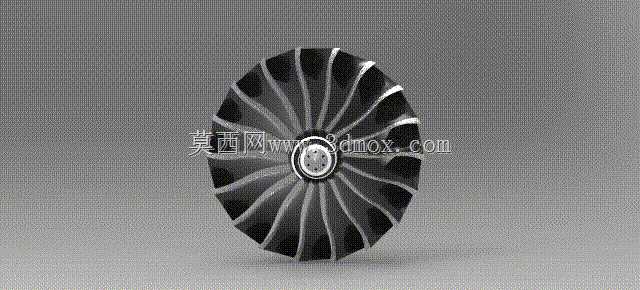

在航空推进系统的核心部件设计中，涡轮风扇叶轮的结构合理性直接决定整套动力单元的气动效率与运行稳定性，这类叶轮同时也可适配大流量工业通风、高速流体增压等跨场景应用需求。从实际工程落地的角度看，该叶轮采用径向等距排布的后弯式叶片构型，每片叶片的型线都经过气动曲面优化，能够在高速旋转过程中减少气流沿叶表的附面层分离，降低紊流带来的能量损耗，同时控制运行过程中的气动噪声水平。叶轮中心设置带定位孔的轮毂安装座，安装座端面预留有均匀分布的紧固螺栓孔位，可直接与动力输出轴的法兰端面对接，安装时需保证叶轮端面与轴系的垂直度公差控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的整机振动问题。设计过程中优先考虑了叶片与轮毂的连接强度，叶片根部采用大圆角过渡结构，分散高速旋转时叶片根部承受的离心应力，避免长期交变载荷下出现应力集中导致的结构疲劳失效。叶片的前缘做了圆弧钝化处理，可降低气流冲击带来的前缘磨损，适配含微小杂质的进气环境，延长部件的实际使用寿命。从安装边界来看，叶轮整体为回转类对称结构，外轮廓的径向尺寸需匹配对应机匣的内壁间隙，单边间隙控制在叶轮直径的千分之五到千分之八区间，间隙过大会导致气流回流降低增压效率，间隙过小则容易在运行热胀状态下出现叶尖刮蹭机匣的故障。这类叶轮除了作为航空涡扇发动机的前端压气部件使用外，调整叶片数量与型面曲率后，还可应用于大型工业冷却塔的通风动力单元、高速离心式压缩机的首级增压段、隧道通风系统的核心送风部件，不同应用场景下可根据输送介质的特性调整叶片的壁厚与表面处理工艺，比如输送含尘气流时可在叶片表面增加耐磨涂层，输送高温气流时选用耐高温合金材质匹配工作温度要求。建模过程中对每片叶片的曲面做了曲率连续校验，保证曲面光滑无拐点，为后续的数控加工、模具成型或者3D打印试制提供准确的几何依据，同时也预留了动平衡去重的工艺结构位置，方便生产环节完成动平衡校正工序，确保成品叶轮在额定转速下的振动值符合行业运行标准。
