ASCO型1英寸NPT热水管路黄铜电磁阀

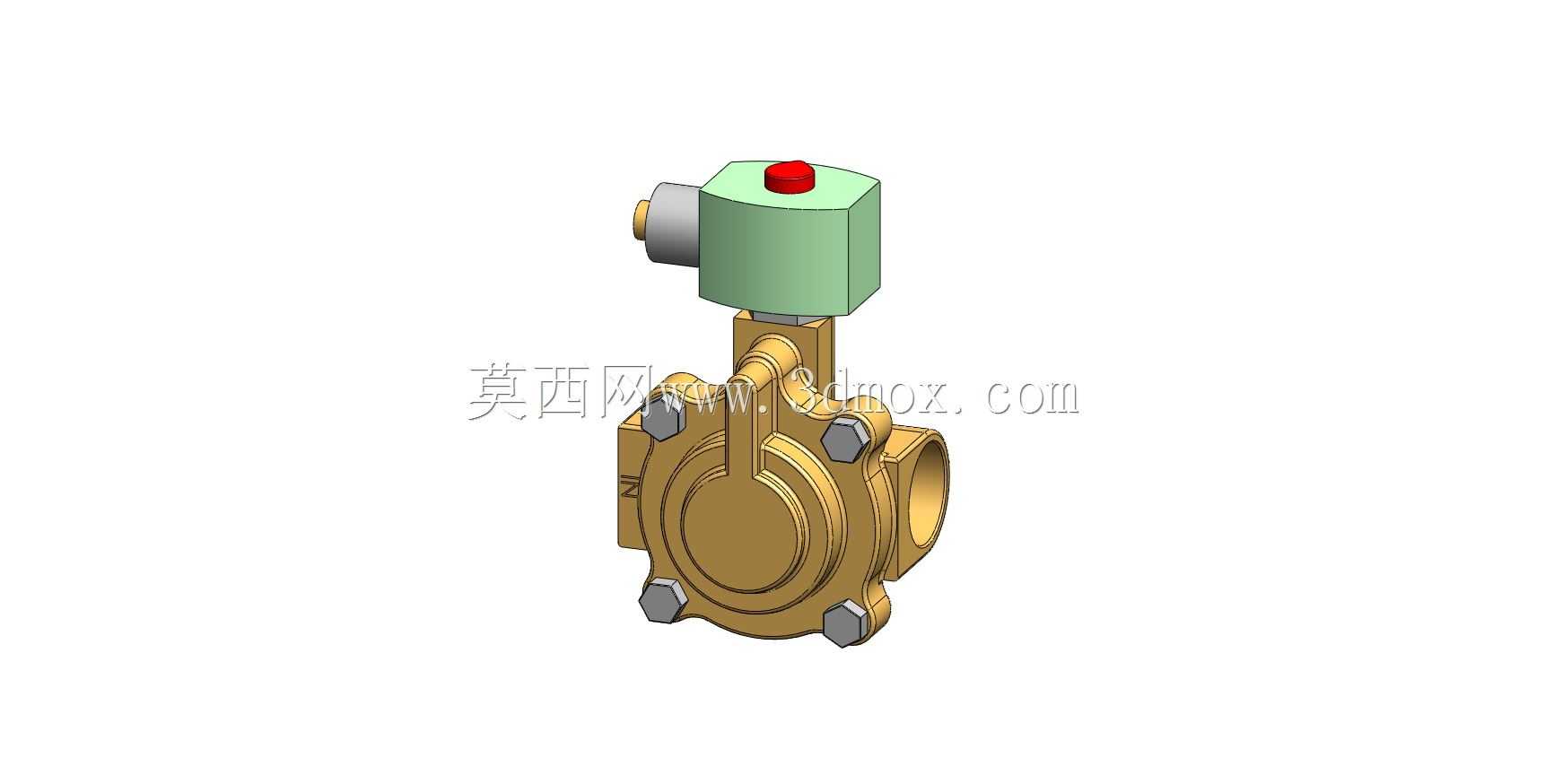

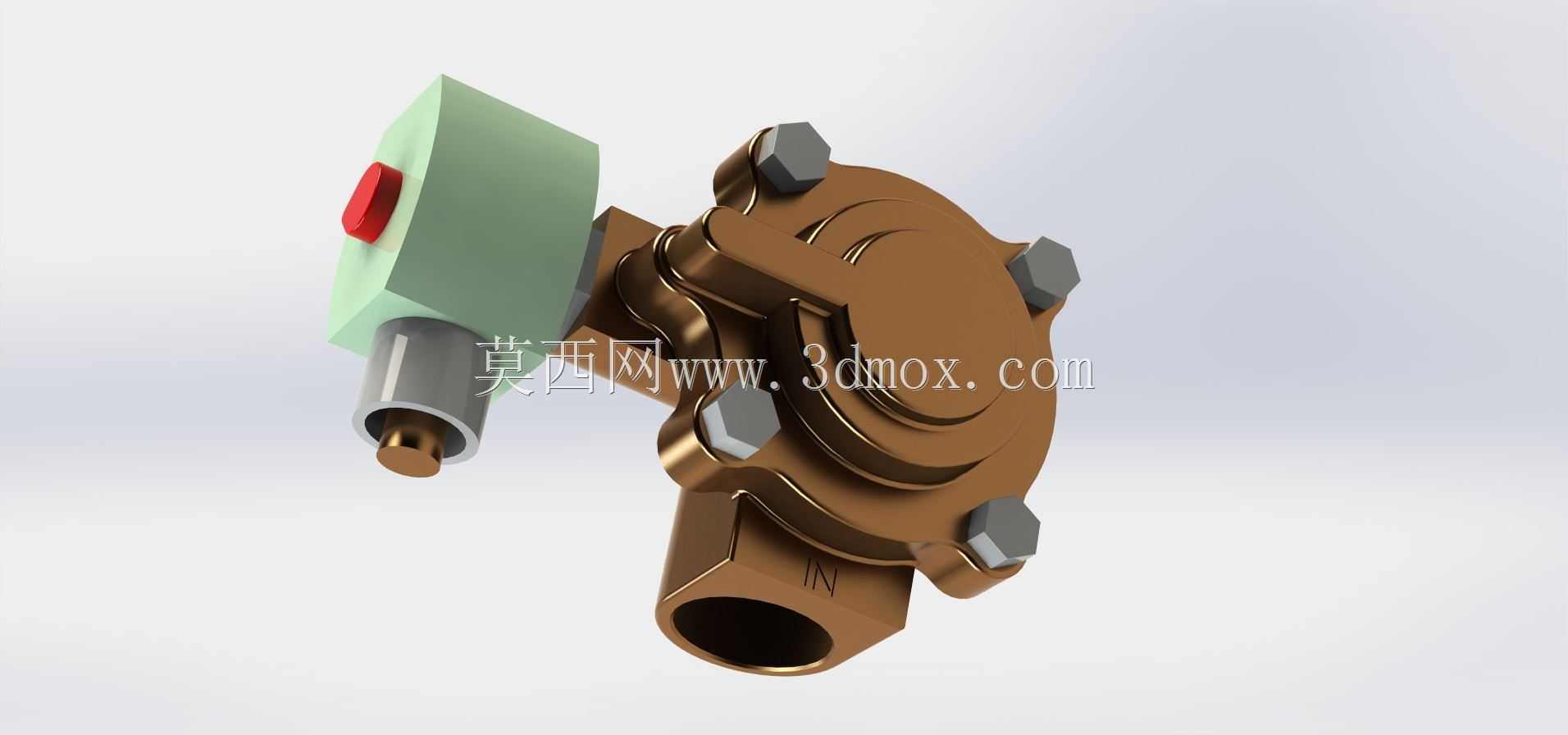

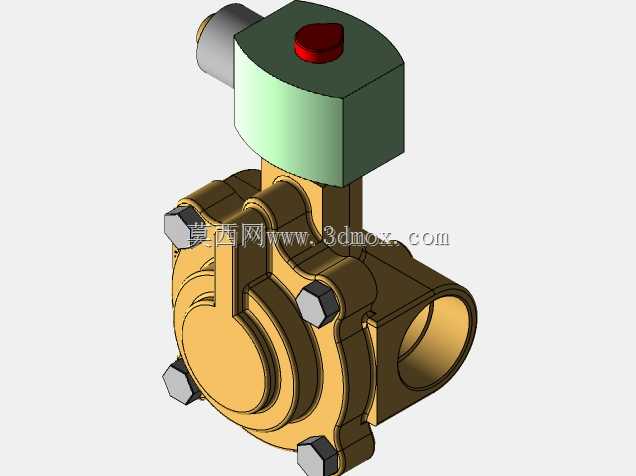

这款热水电磁阀的建模还原了工业现场常用的直动式常闭流体控制结构，阀体采用黄铜青铜材质成型，适配1英寸NPT锥管螺纹接口，主要面向民用商用热水供应系统、暖通空调循环管路、小型锅炉出水控制、洗涤设备热水通路这类需要通断热水介质的场景。从实际选型安装的角度看，NPT螺纹的密封特性决定了安装时不需要额外加装平垫，依靠螺纹锥度配合生料带或密封胶就能实现承压密封，接口通径对应的额定流量可以满足多数中小管径热水管路的通断需求，不需要额外做变径转接就能直接对接同规格管路。阀体部分的流道采用直通式设计，介质流动阻力小，阀瓣的密封结构适配热水工况的耐温要求，不会因为长期通热水出现密封件老化变形导致的内漏问题，线圈部分的防护结构可以适配常规工业环境的安装要求，顶部的手动应急按钮可以在断电状态下手动触发阀门开启，方便设备调试或者故障应急的时候临时导通管路。建模过程中严格还原了阀体的六角安装边结构，安装时可以用普通管钳或者活动扳手夹持受力，不会因为夹持位置不合理损坏阀体铸件，线圈部分和阀体的连接尺寸也按照实物比例还原，后期如果需要做设备整体装配干涉检查，可以直接导入装配体验证安装空间，不需要额外调整安装位尺寸。从结构设计的逻辑上，这款阀把电磁驱动部分布置在阀体正上方，介质从侧方直通进出，安装时不需要预留过大的侧向操作空间，只要在线圈上方留出足够的接线和手动操作空间即可，阀体底部的法兰连接结构用内六角螺栓紧固，建模时还原了螺栓的外露长度和六角头尺寸，装配时可以验证周边管路或者机架是否会和螺栓头产生干涉。实际工况中这类阀常和温度传感器、循环泵联动，当管路水温达到设定值或者系统需要供水时，线圈得电产生电磁力提升阀瓣，导通热水通路，断电时阀瓣在弹簧力作用下复位切断流道，整个动作行程短，响应速度快，适合频繁通断的热水控制场景。建模时对阀体表面的铸造圆角、线圈外壳的哑光质感、顶部红色手动按钮的细节都做了还原，既可以用于设备方案展示时的可视化渲染，也能作为选型参考核对安装尺寸，避免现场安装出现空间不足或者接口不匹配的问题。
