液压系统三通法兰式截止阀阀体结构

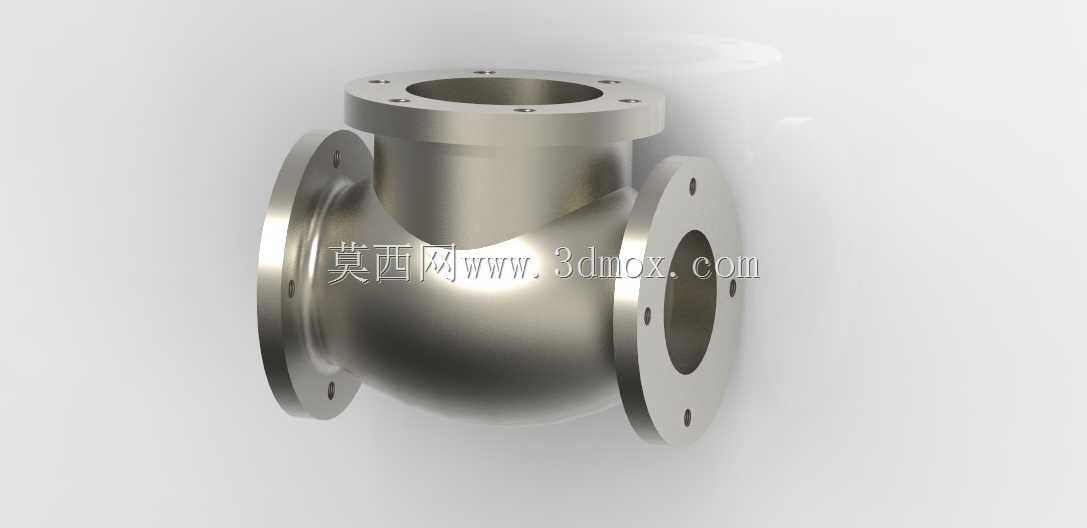

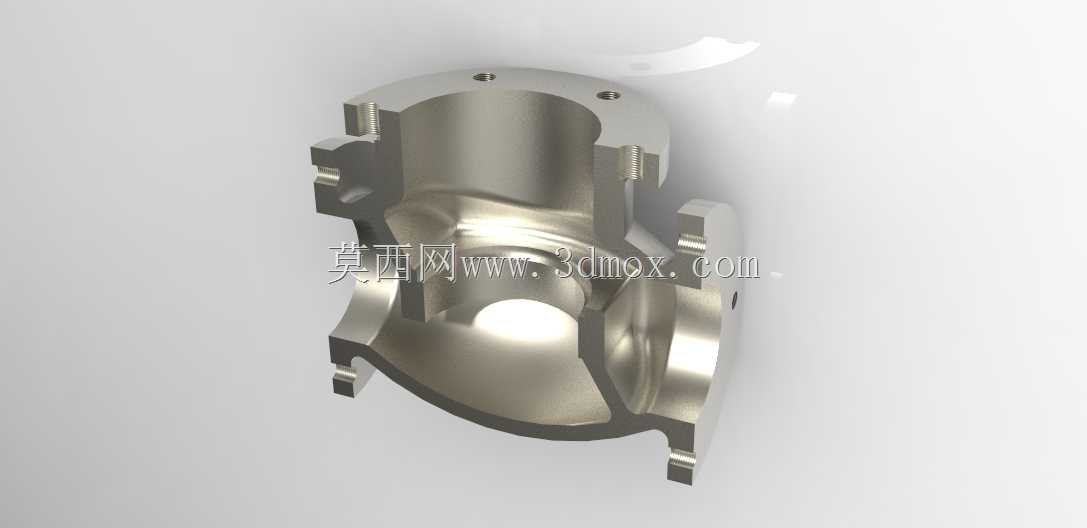

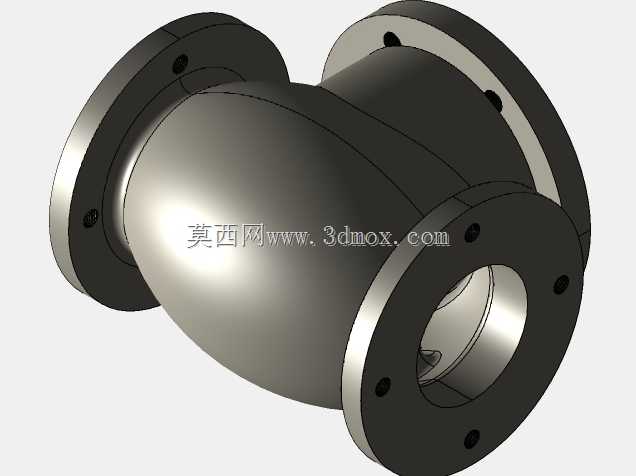

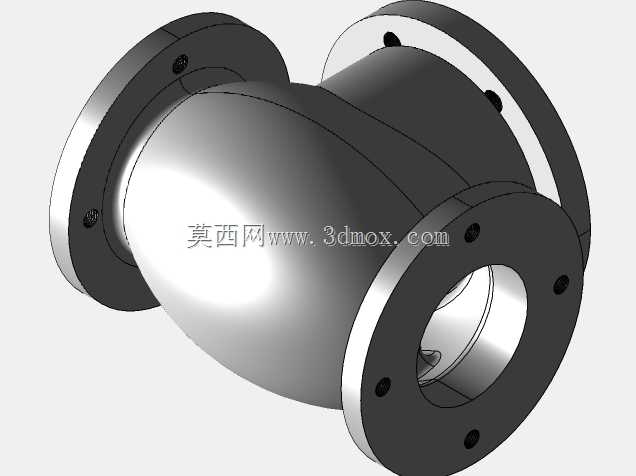

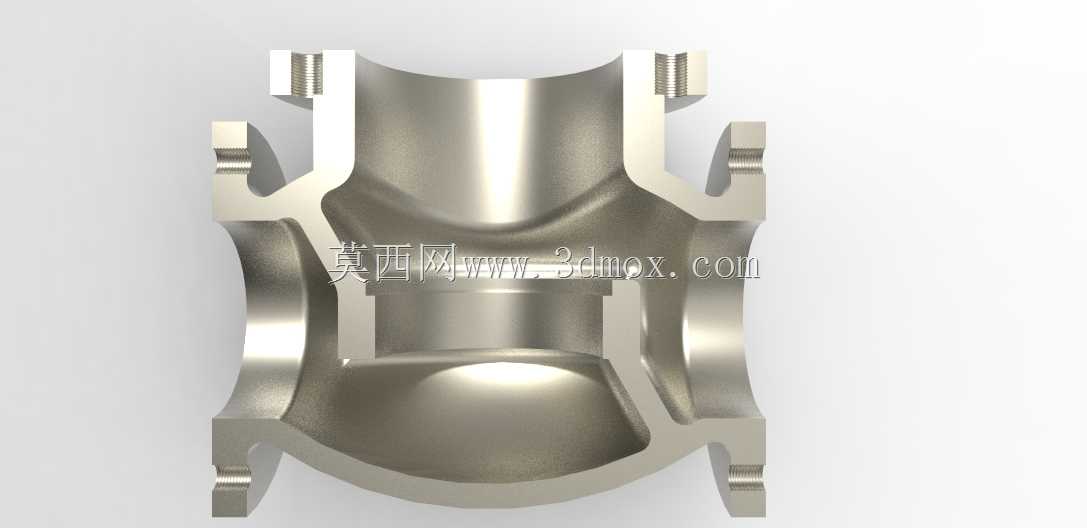

这款阀体是液压截止阀的核心承压壳体部件，主要应用在中高压液压传动系统的管路段，承担介质通断控制的载体功能，常见于冶金设备液压站、工程机械液压回路、重型机床液压系统这类需要可靠截断油路的场景，也可适配水、乳化液等非腐蚀性流体的管路控制场景。从结构设计来看，采用三通式流道布局，三个接口均为标准法兰连接形式，法兰端面加工有密封面与均布螺栓孔，安装时可通过螺栓组与对应管路法兰对接，配合密封垫片实现端面静密封，相比螺纹连接能承受更高的工作压力，也更适合大管径管路的装配需求，安装过程中需保证法兰端面的平行度偏差在允许范围内，避免密封失效。阀体的流道采用平滑圆弧过渡设计，没有直角突变结构，能大幅降低介质流经时的局部压力损失，减少流道内的紊流与气蚀风险，延长阀体的实际使用寿命。设计时首先根据系统额定工作压力确定阀体的最小壁厚，结合铸造工艺的成型特性，在流道转弯处做了等强度壁厚处理，避免应力集中导致的承压失效，三个法兰的螺栓孔位置度严格遵循管路连接标准，保证现场安装时无需额外修配即可完成对接。外形上，三个法兰的外圆尺寸、螺栓孔数量与孔径均匹配对应压力等级的法兰标准，阀体主体的外轮廓做了圆弧过渡，既减少铸造时的应力集中，也能降低整体重量。实际选型应用时，需核对三个接口的通径与现场管路通径是否匹配，法兰的压力等级是否符合系统最高工作压力要求，安装时要保证阀体的安装方向与介质流向匹配，避免反向承压导致密封件损坏。作为截止阀的主体承载部件，该阀体的内腔需要与阀芯、阀杆、密封组件等零件精准配合，因此内腔的密封面位置、阀杆安装孔的同轴度都有较高的形位公差要求，建模时已充分考虑各配合面的加工余量与装配间隙，可直接用于铸造工艺的模具制作，也可作为液压系统管路布置时的干涉检查参考模型，帮助设计人员提前预判管路安装空间，避免现场装配时出现部件干涉问题。
