中压SF6负载开关用单向充气阀结构

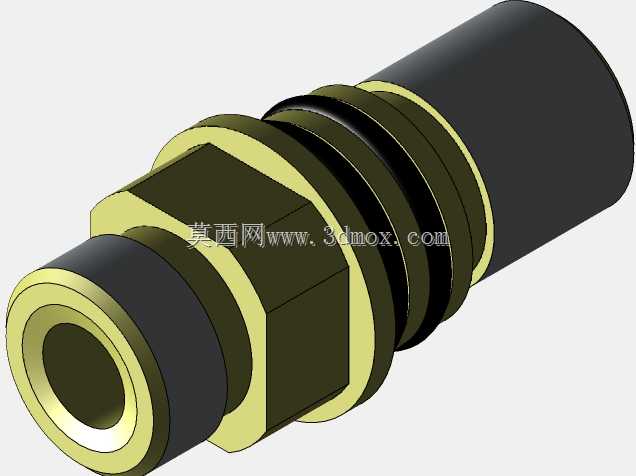

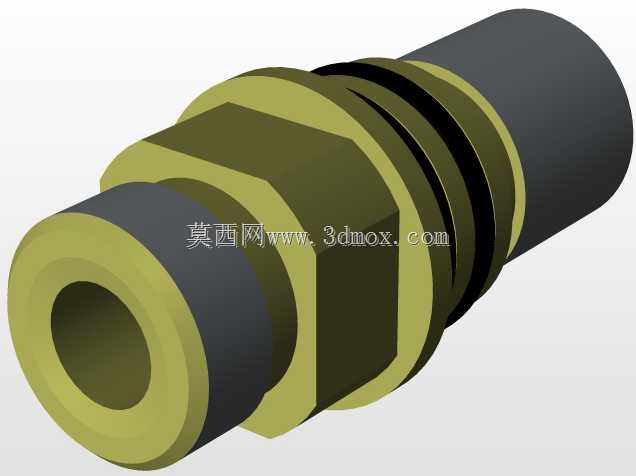

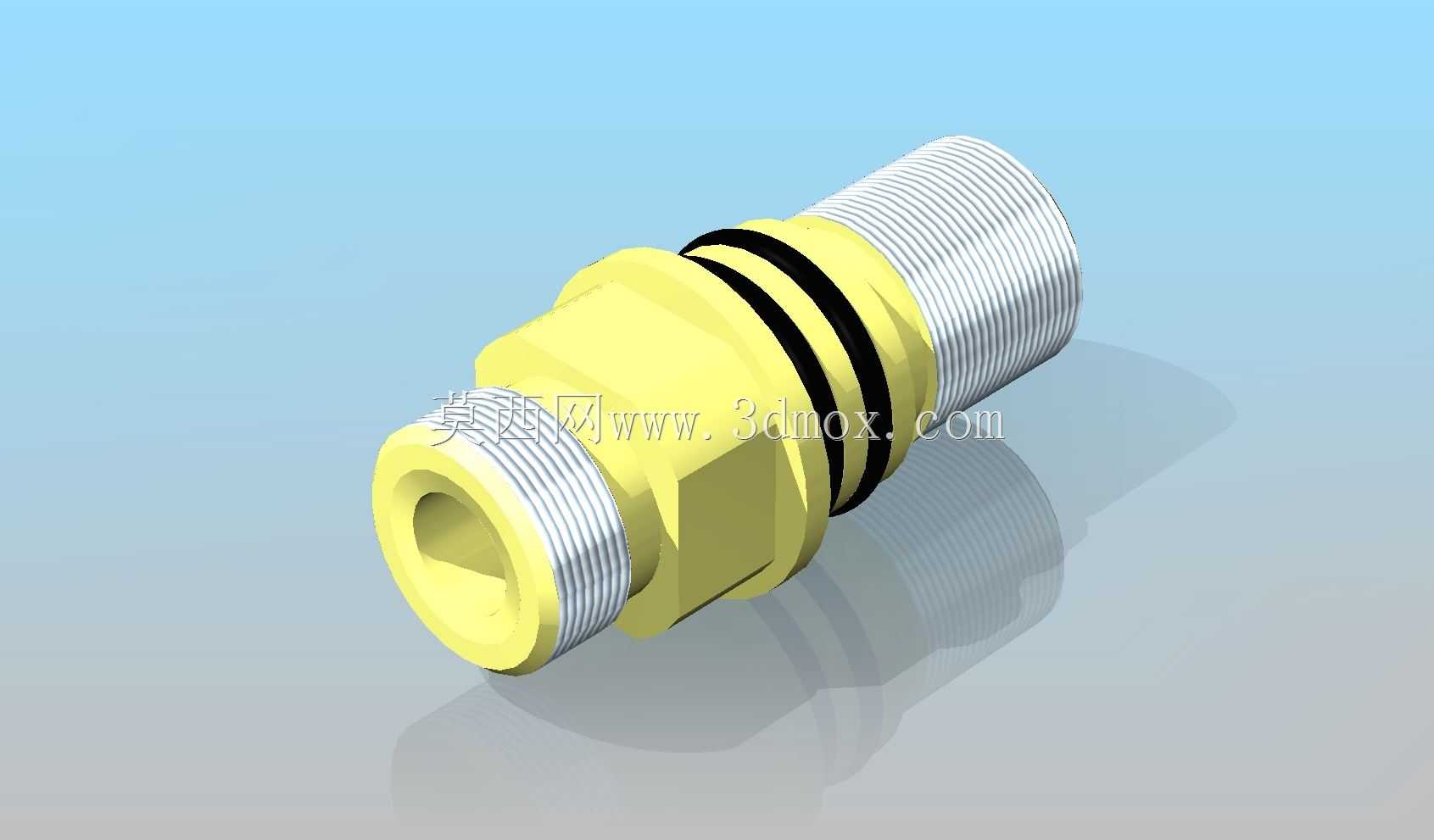

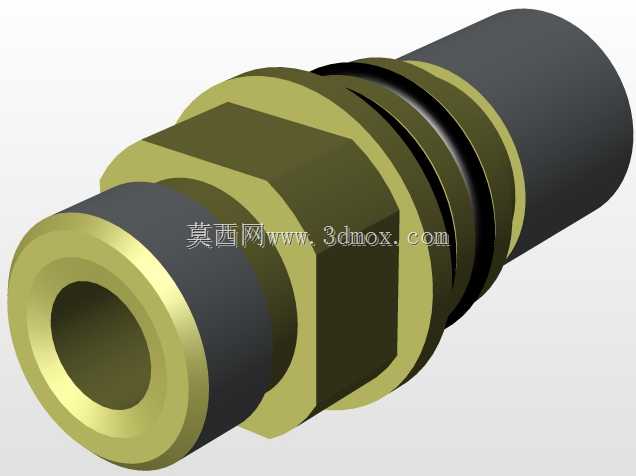

在中压输配电设备的运维与生产环节，SF6负载开关的气室密封与气体充补是保障设备绝缘、灭弧性能稳定的核心工序，这款单向充气阀正是针对该类设备的气路接口需求开发的专用阀件。从实际工况适配来看，该阀件需匹配中压SF6负载开关的气室安装接口，整体采用同轴式阶梯轴结构布局，两端分别设置外螺纹连接段，可直接旋入开关气室预设的螺纹安装孔，无需额外转接结构，安装时仅需在螺纹段缠绕适配的密封带或加装金属密封垫，即可满足气室0.6MPa额定工作压力下的密封要求，安装边界可适配市面上多数主流型号的中压SF6负载开关气室接口，无需对原有设备的安装位做二次加工。

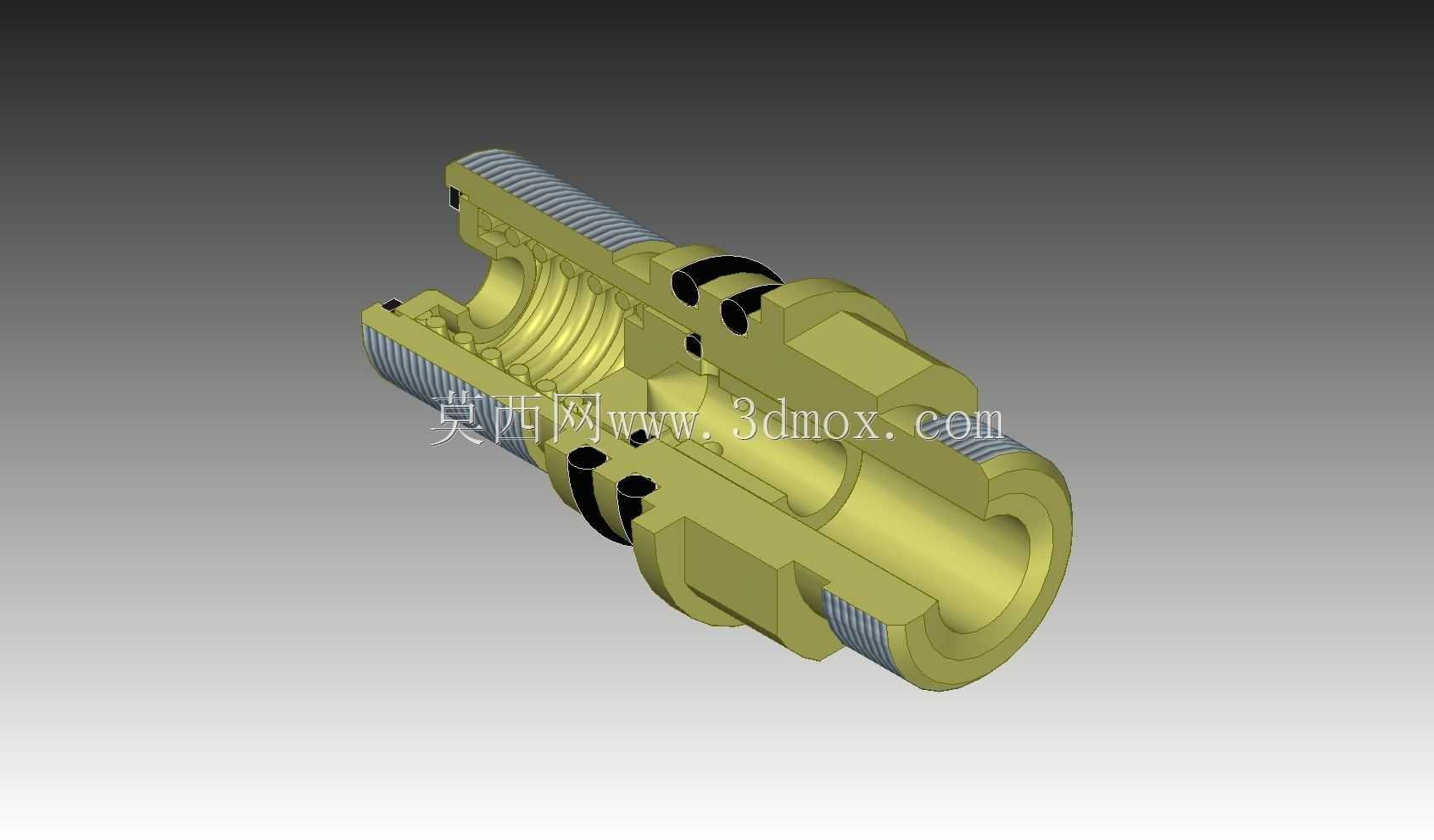

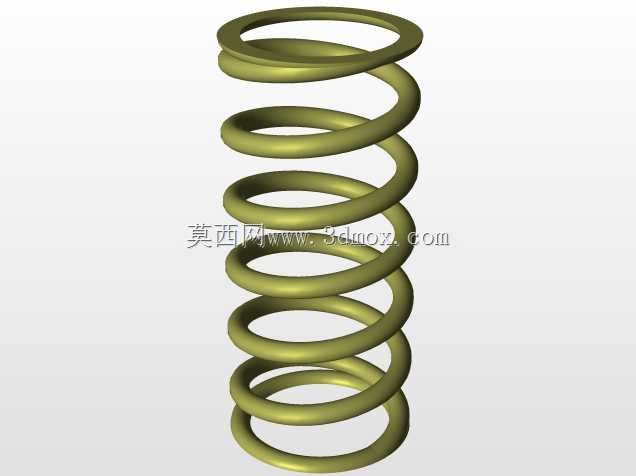

从功能特性上，该阀件采用内置弹簧复位的单向导通结构，常态下依靠弹簧预紧力推动密封阀芯压紧阀座密封面，完全阻断气室内部SF6气体的外泄通道，仅当外接充气管路对接顶开阀芯时，才会形成充气流道，完成气体充注后移除充气管路，阀芯会在弹簧力与气室内压的共同作用下快速复位密封，彻底避免充注完成后的气体泄漏问题。阀件内部的流道做了圆弧过渡处理，可降低充注过程中的气体流阻，避免SF6气体充注时因流道突变产生的局部紊流，提升充注效率的同时减少气体杂质在阀内的残留。

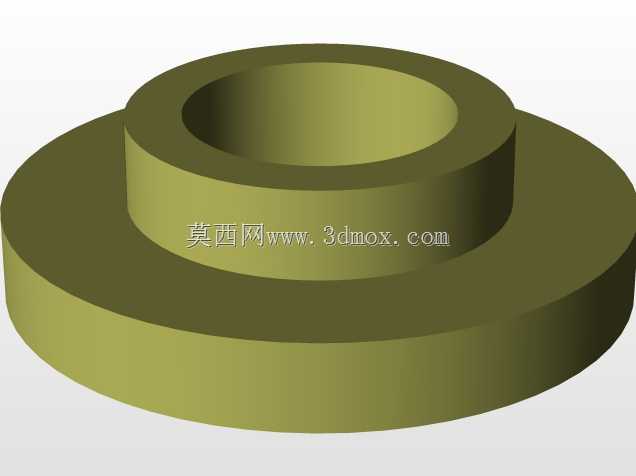

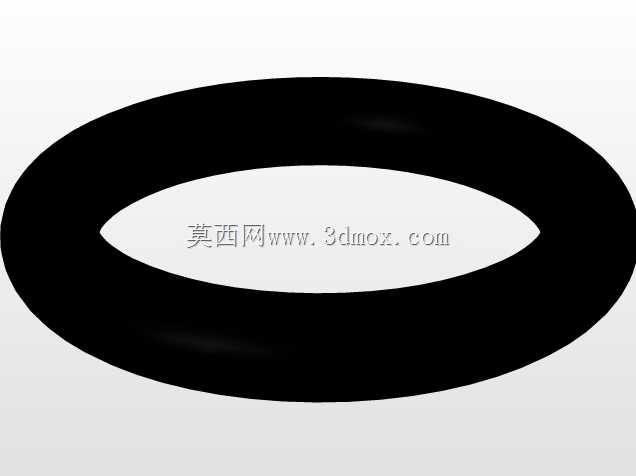

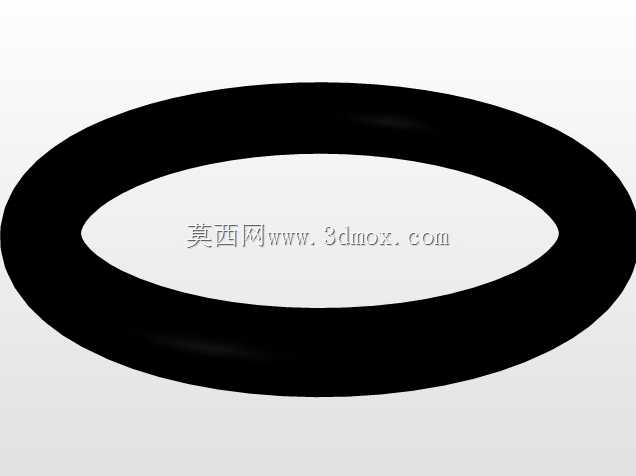

设计过程中充分考虑了阀件的长期使用可靠性，所有与SF6气体接触的金属部件均采用抗腐蚀的铜合金材质，密封件选用耐SF6溶胀的特种橡胶材质，可适配-40℃到80℃的户外设备工作环境温度范围，避免长期使用过程中出现材质老化、密封失效的问题。阀件中部设置的六角拧动结构，可适配标准扳手进行安装拧紧，无需定制专用工装，现场安装与后期维护更换都十分便捷。阀件内部的密封副采用锥面密封结构，相比平面密封具备更高的密封比压，即使在充注过程中带入少量微小杂质，也能依靠锥面的压紧作用实现可靠密封，降低微小杂质导致密封失效的概率。

从结构细节来看，该阀件的弹簧腔与气室侧做了隔离设计，避免弹簧长期处于SF6气体环境中出现腐蚀弹力衰减，同时在充气对接端设置了防尘密封结构，未接充气管路时可阻挡外界粉尘、水汽进入阀件内部，保障内部密封面的清洁度，延长阀件的整体使用寿命。
