面板安装式DPST双极单掷摇臂开关结构

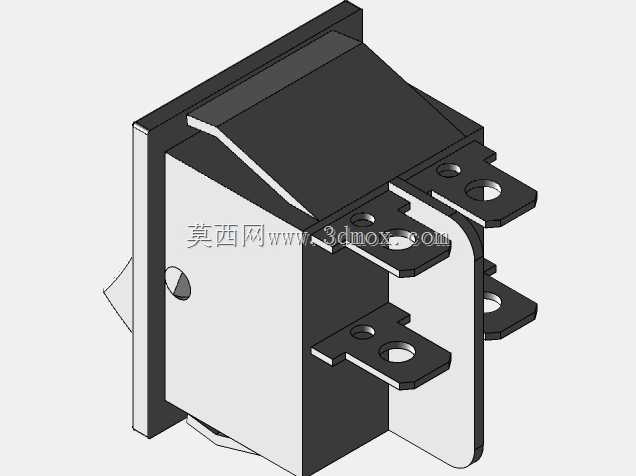

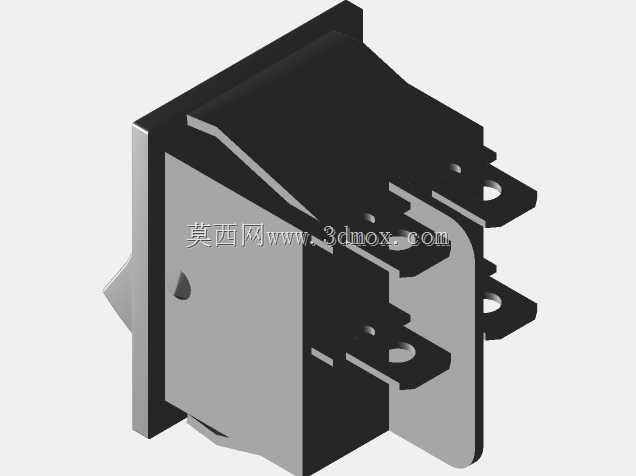

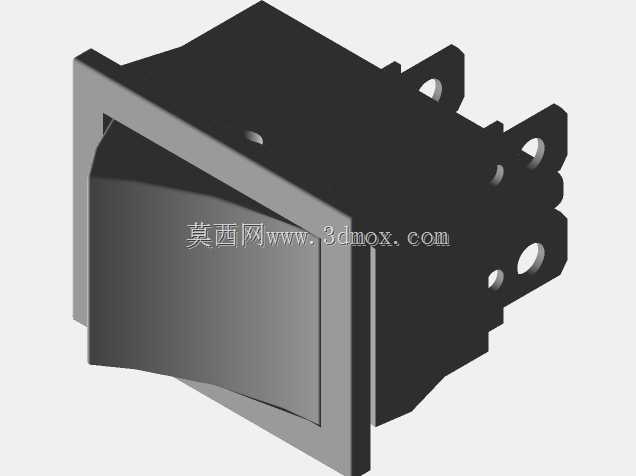

这类面板安装式DPST摇臂开关，常被用在中小型工业控制柜、测试仪器面板、小型机电设备的电源通断回路里，和普通单极开关不同，DPST结构可同时切断火线与零线两路线路，在需要彻底断开设备供电、避免单极断开后线路仍带悬浮电位的场景下，能有效降低检修、设备待机时的漏电风险。从结构设计上看，这款开关采用方形面板嵌装的固定方式，安装时只需在设备面板上开出对应尺寸的方形安装孔，将开关本体从面板正面推入卡紧即可，不需要额外的复杂固定件，面板边缘的限位台阶能精准控制嵌入深度，保证安装后开关表面和设备面板齐平，既不会突出过多影响操作安全，也不会凹陷过深导致拨动摇臂时行程受阻。开关的接线端采用带固定孔的插片式结构，接线时既可以用配套的快插端子直接插接提升装配效率，也可以穿过接线孔用螺丝压接导线，适配不同生产场景的装配工艺需求，四个接线端子分上下两排排布，两极的进出线端间距做了加大处理，能避免接线后导线间的绝缘距离不足引发的爬电问题。摇臂的操作角度做了合理限位，拨动手感带有清晰的档位顿挫感，操作人员不需要看标识，仅靠手感就能判断开关是否切换到位，半透明的红色盖罩一方面可以让内部的触点状态隐约可见，方便快速排查开关是否存在触点粘连故障，另一方面红色的外观也符合电源开关的通用标识习惯，操作人员能快速在密集的面板元件中定位到电源控制位。在建模过程中，开关的所有安装边界尺寸都做了精准还原，面板的安装卡位尺寸、接线端子的中心距、摇臂的拨动行程空间都和实物一致，设计人员在做设备面板排布时，可以直接调用这个模型核对安装孔位、预留操作空间，不需要反复测量实物尺寸，也能提前规避开关安装后和面板内部其他元件发生空间干涉的问题。开关本体的外壳采用阻燃绝缘材质的结构设计，模型里还原了外壳的卡扣拼接结构，能直观看到内部触点的容纳空间，对于需要做开关改制、或者配套设计开关防护座的设计人员来说，这个模型的细节足够支撑配套结构的设计工作，不需要额外拆解实物测绘。
