SOIC-16封装以太网脉冲变压器结构模型

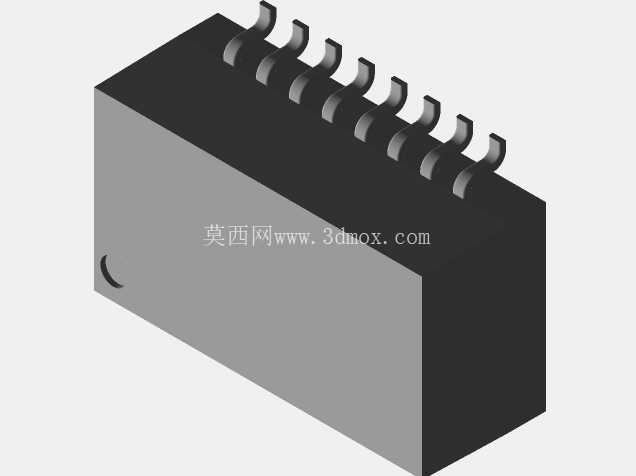

　　在工业以太网通讯板卡、嵌入式网络接口模块、交换机端口电路的设计环节中，SOIC-16封装的脉冲变压器是板级信号链路里不可缺少的无源器件，这类器件承担着网络差分信号耦合、电气隔离、共模噪声抑制的核心作用，能在不同电位的网络节点间阻断直流分量，避免板卡与外部网线之间的电位差损坏主控芯片，同时匹配传输线路阻抗，减少信号反射带来的误码问题。从结构设计角度看，这款模型完整还原了贴片式SOIC-16封装的外形特征，主体为塑封成型的长方体绝缘壳体，壳体一侧排布16个鸥翼型贴片引脚，引脚间距符合标准表面贴装工艺的焊接要求，引脚的弯折弧度、伸出长度都严格参照量产器件的实际尺寸建模，能直接用于PCB布局阶段的干涉检查、焊盘匹配验证。

　　壳体侧面的定位缺口也做了精准还原，这个结构是生产贴片环节的视觉定位标识，能帮助贴片机识别器件方向，避免反向焊接导致的电路功能失效。做板级结构设计时，很多工程师容易忽略这类贴片器件的高度边界，这款模型的壳体厚度、引脚共面度都按照实际器件的公差范围做了还原，在做紧凑式设备的外壳装配、板卡堆叠设计时，可以直接导入模型校验安装间隙，避免出现外壳压接器件、板间距离不足导致的装配干涉。不同于插件式的网络变压器，SOIC-16封装的器件采用表面贴装工艺，不需要在PCB上钻过孔，能节省板卡的布线空间，适合高密度布局的紧凑型网络设备，比如工业现场的小型IO模块、嵌入式网关、单板计算机的网口部分，都会优先选用这类小封装的脉冲变压器。

　　建模过程中对引脚的成型弧度做了细节处理，鸥翼引脚的弯折角度直接影响贴片焊接时的共面性，如果引脚建模时的角度偏差过大，后续生成的钢网开孔、焊盘尺寸就会出现匹配问题，容易导致虚焊、立碑等工艺缺陷，所以模型里的每个引脚都保持了一致的弯折半径和伸出长度，壳体的拔模斜度也按照实际塑封工艺的角度做了处理，和真实器件的注塑成型特征保持一致。在做整机EMC测试整改时，这类脉冲变压器的安装位置、壳体与参考地的距离都会影响端口的辐射发射水平，精准的三维模型能帮助结构工程师提前评估器件与屏蔽壳体的间距，预留合适的接地点位，减少后期整改的反复打样次数。
