星型布局多缸径向动力装置结构

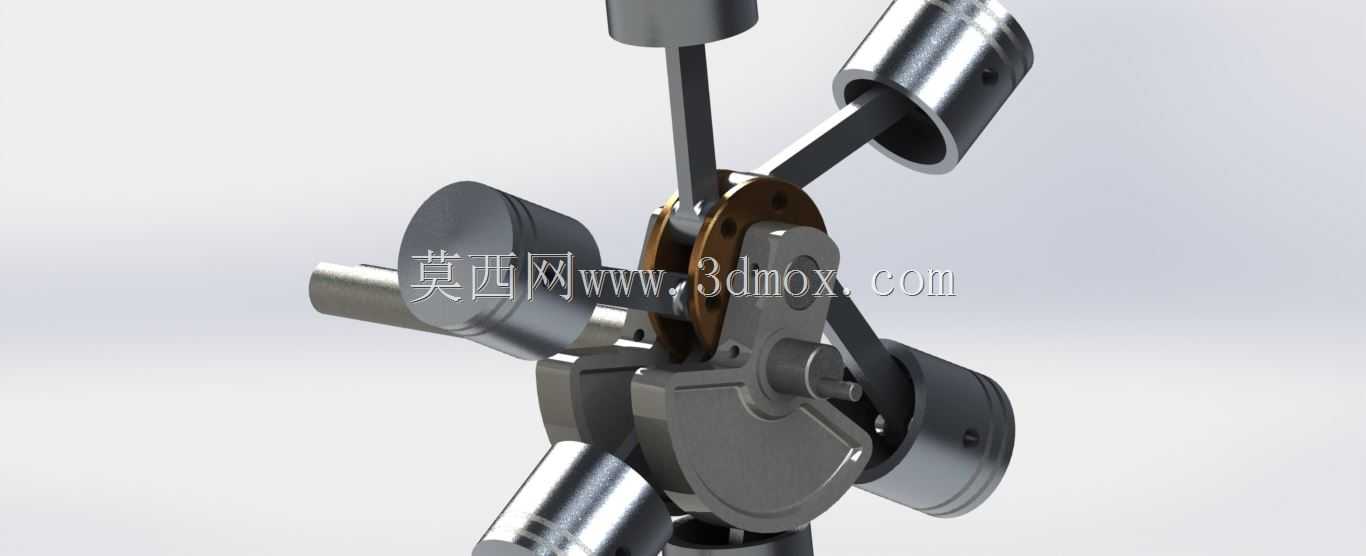

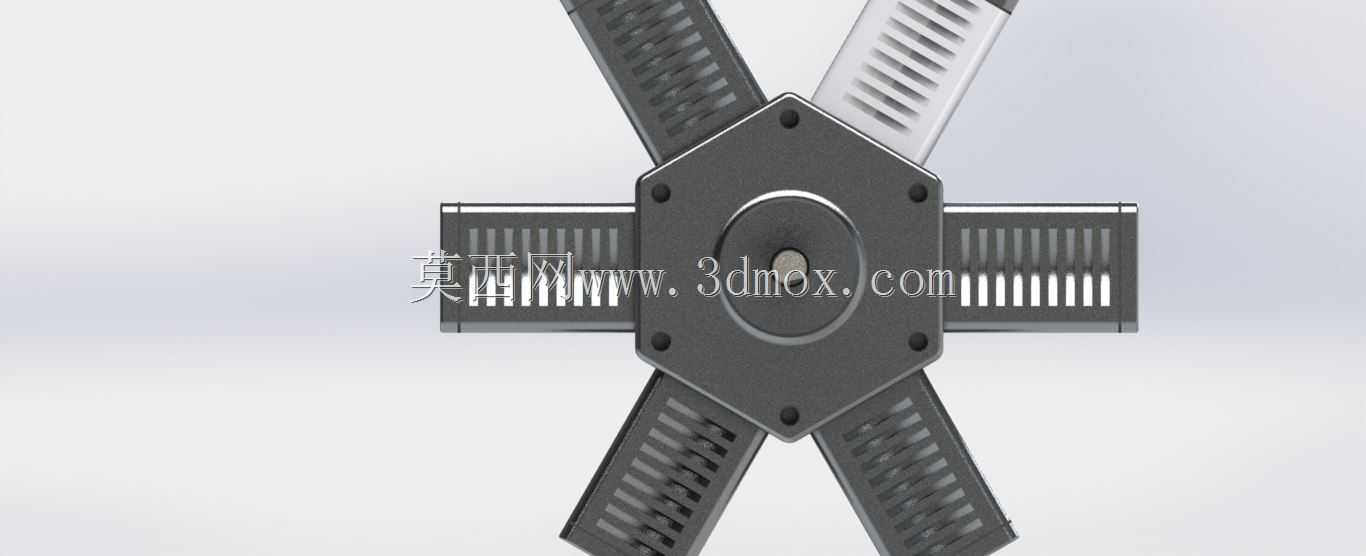

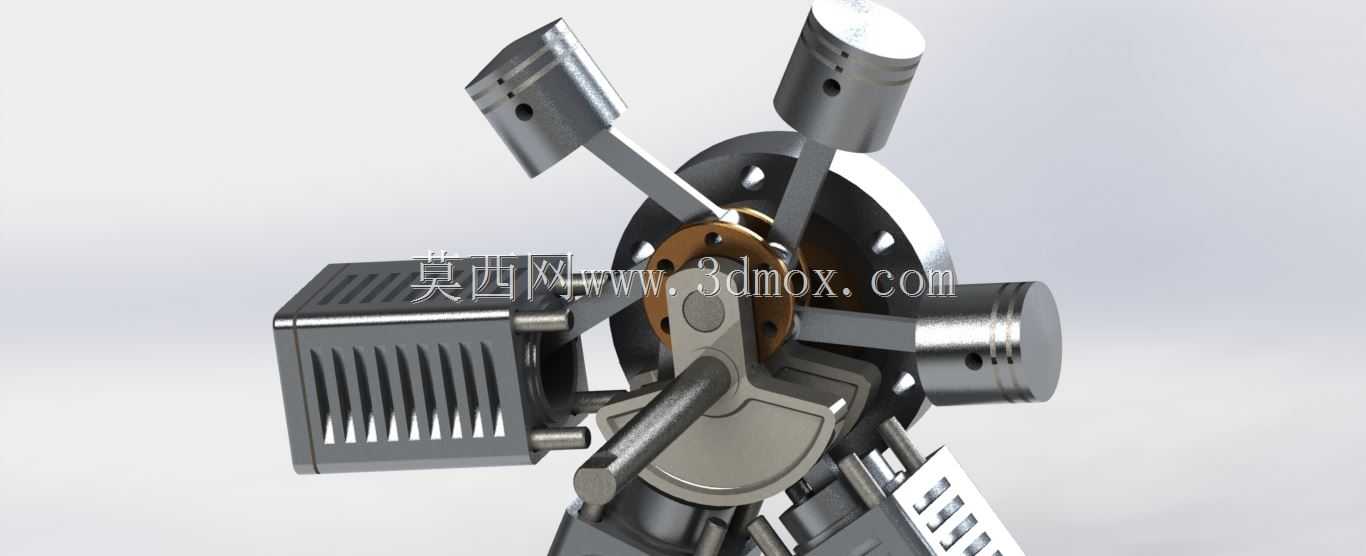

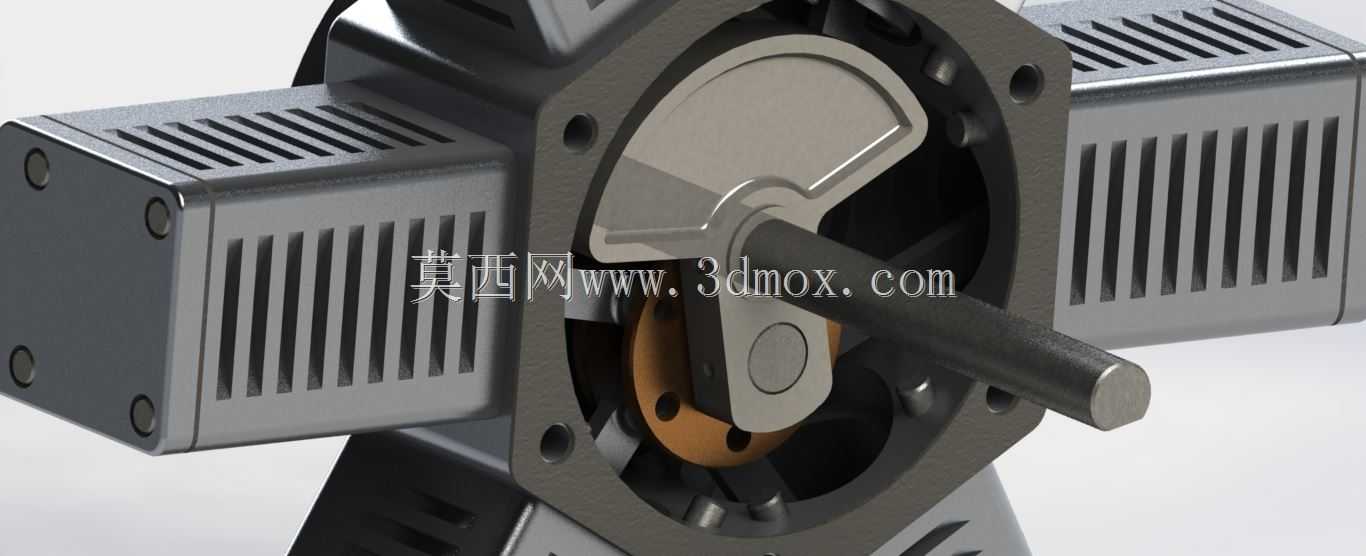

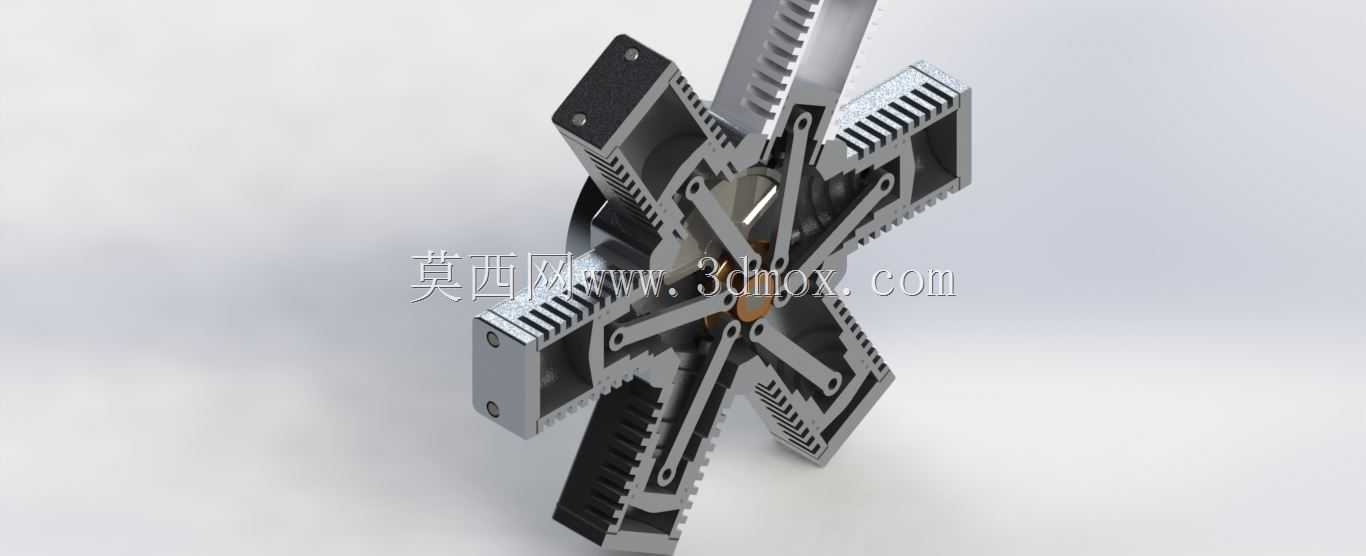

这类径向布局的动力装置，早年广泛应用在航空活塞动力场景中，紧凑的圆周排布结构能在有限的机头径向空间内布置更多气缸，相比直列排布的同排量动力单元，整体轴向尺寸更短，曲轴受力更均匀，能适配早期轻型飞机对动力单元重量、迎风面积的严苛要求，部分小型农用机械、特种作业装备也会采用这类结构的动力单元，利用其结构简单、风冷散热效率高的特性，降低复杂工况下的维护成本。从结构设计逻辑来看，多组气缸围绕中心曲轴呈放射状均匀分布，每组气缸配套独立的活塞与连杆，连杆采用主副连杆结构铰接在曲轴的曲柄销上，避免多连杆同轴布置带来的干涉问题，活塞往复运动时通过连杆将直线作用力转化为曲轴的旋转扭矩，圆周均匀排布的气缸做功行程交替触发，能大幅降低曲轴运转的扭矩波动，不需要额外加装大尺寸飞轮就能获得平稳的动力输出。设计过程中需要重点考量活塞运动的行程边界，所有气缸的轴线需严格交汇于曲轴回转中心，避免连杆摆动过程中出现附加侧向力，加剧气缸壁的偏磨问题；活塞销的安装位置要与气缸轴线保持同轴，连杆大小头的铰接间隙需要根据运转工况预留合理的热膨胀余量，避免高温工况下出现卡滞。散热结构直接集成在气缸外壁，密集的散热鳍片顺着气流方向布置，在设备运转时迎面气流可以直接扫过所有气缸表面，不需要布置复杂的水冷管路与冷却液循环系统，大幅简化了整体结构，降低了故障概率。安装边界上，这类动力单元的主安装节通常布置在曲轴箱的后端承力框架上，安装孔位围绕输出轴呈圆周分布，能将动力输出的反作用力均匀分散到承力结构上，前端输出轴的伸出长度需要匹配配套传动机构的安装空间，避免与前端附件出现运动干涉，气缸组的最大外圆轮廓需要预留足够的散热间隙，保证气流能顺畅通过每一片散热鳍片，避免局部气缸出现过热问题。实际建模过程中，需要反复校核连杆摆动的极限角度，确认活塞到达上止点、下止点时，连杆与气缸内壁、曲轴箱加强筋之间不存在运动干涉，活塞环槽的尺寸要匹配对应规格的活塞环，保证燃烧室的密封性能，曲轴的平衡块需要根据所有活塞连杆组件的往复惯性力做精准配重，将高速运转时的振动控制在合理范围内。
