偏心旋转结构万克尔发动机三维数模

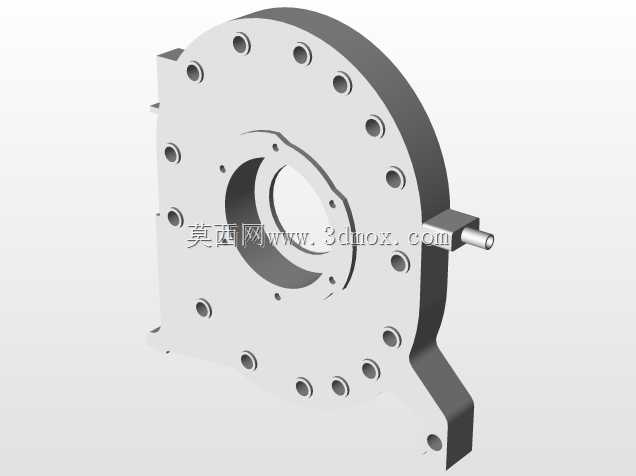

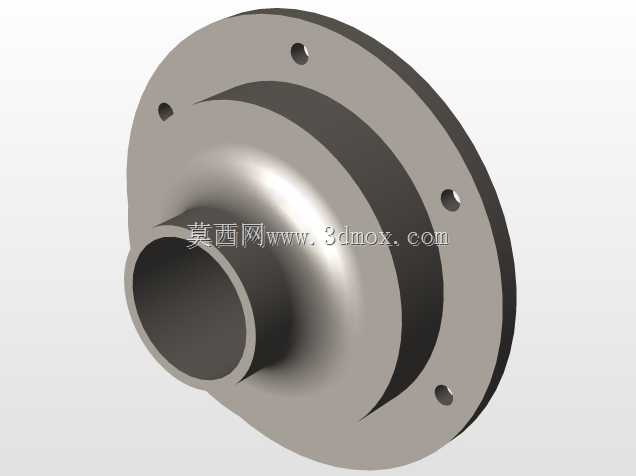

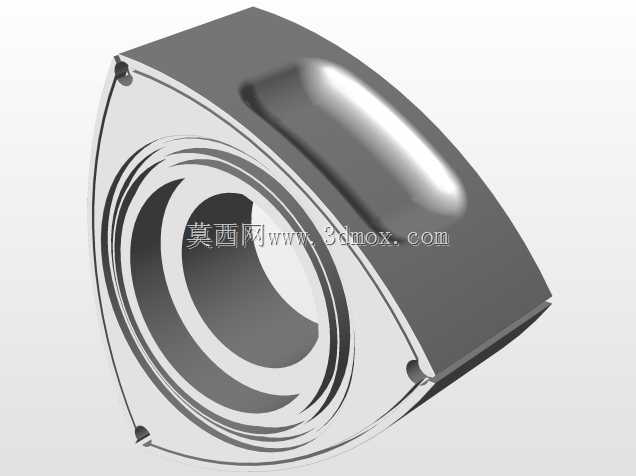

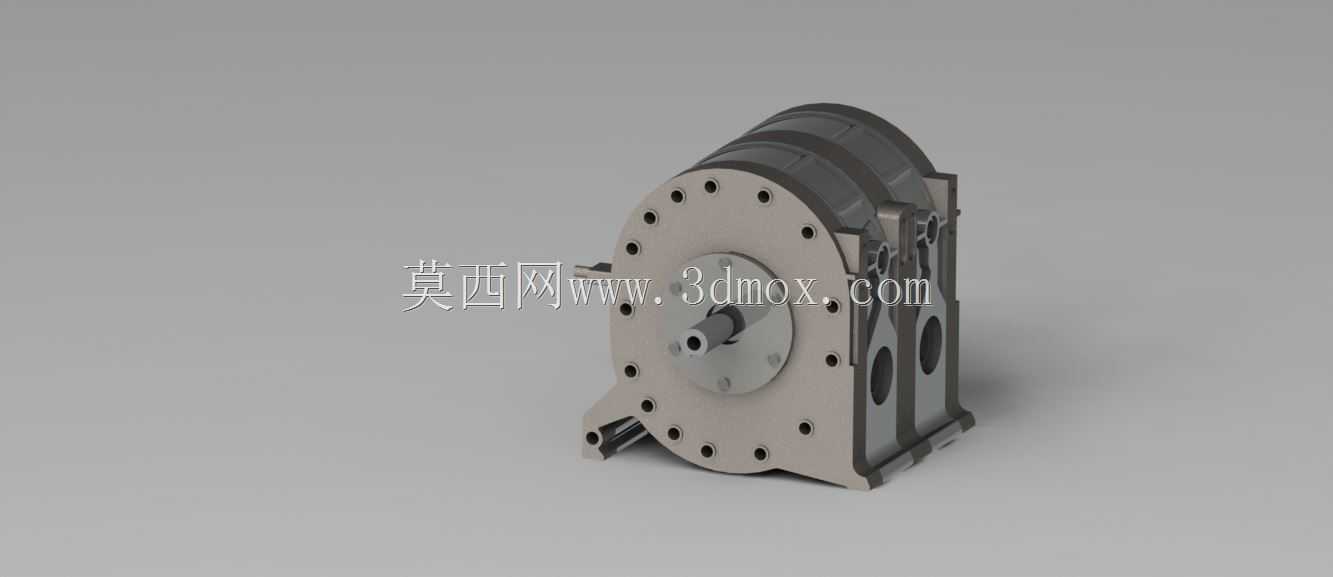

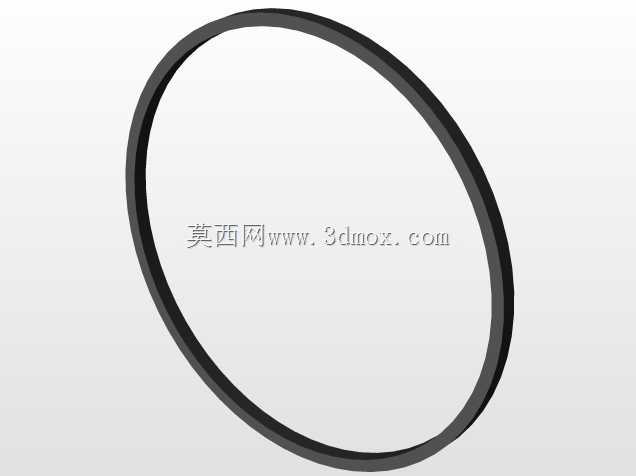

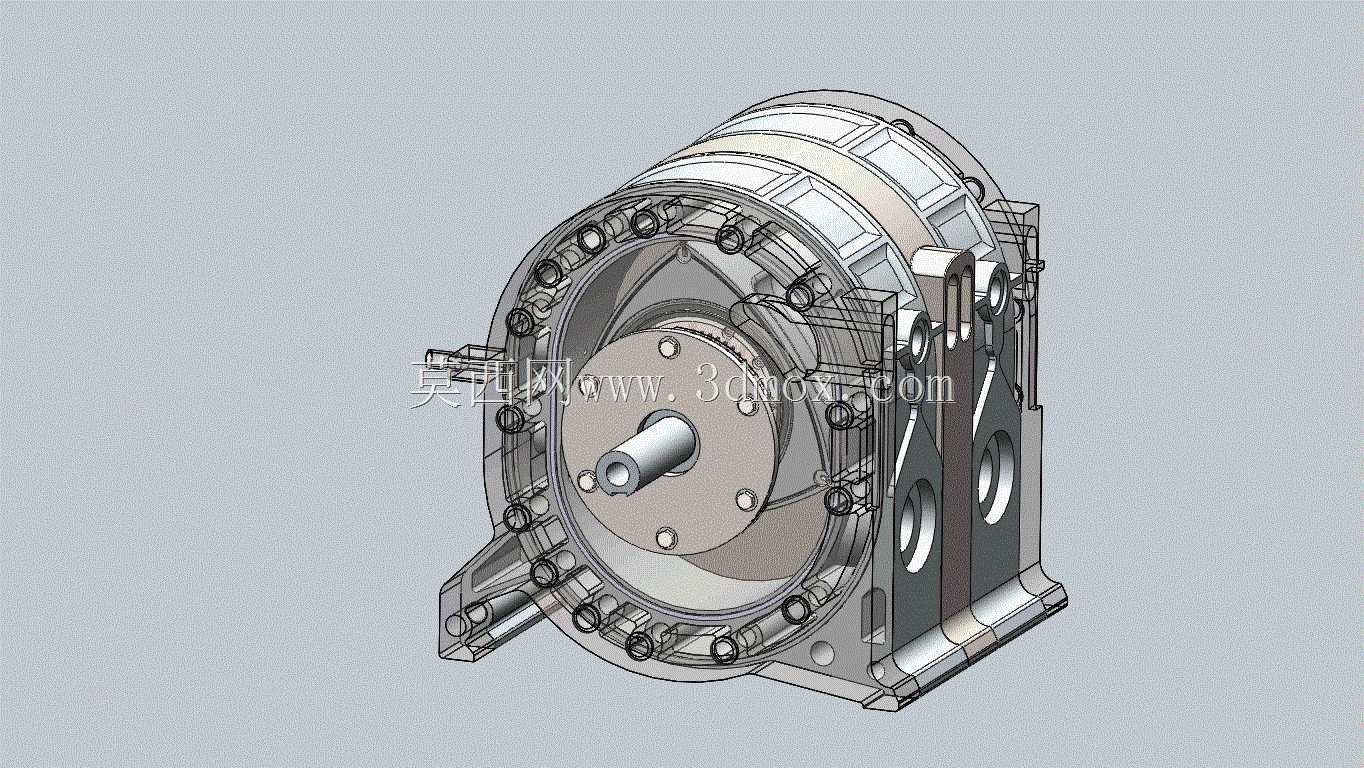

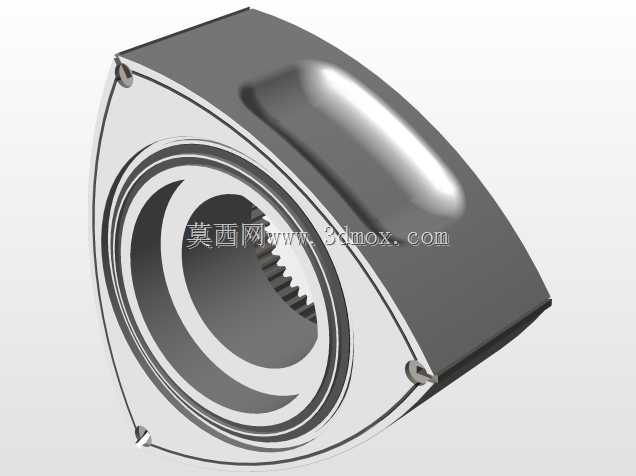

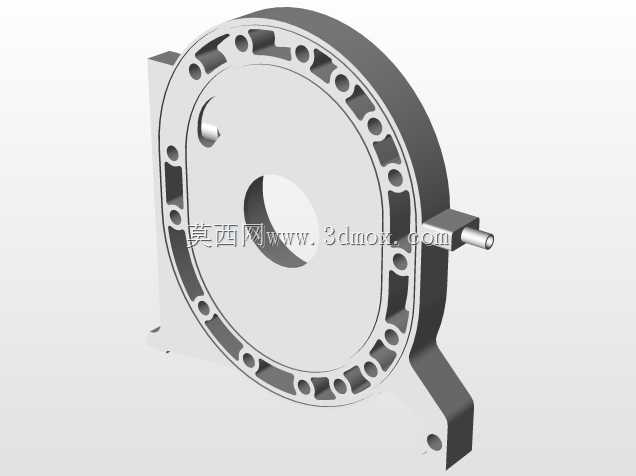

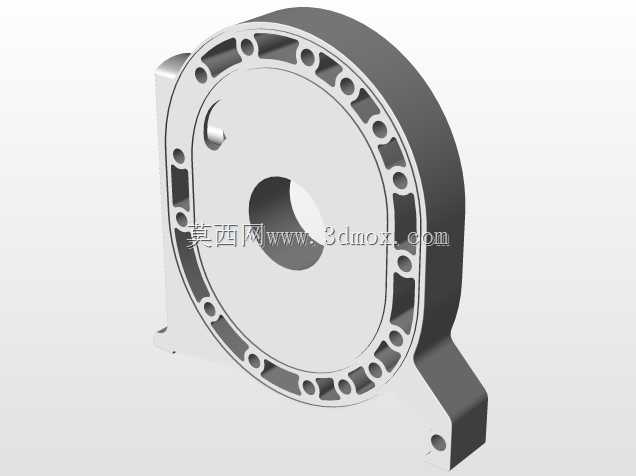

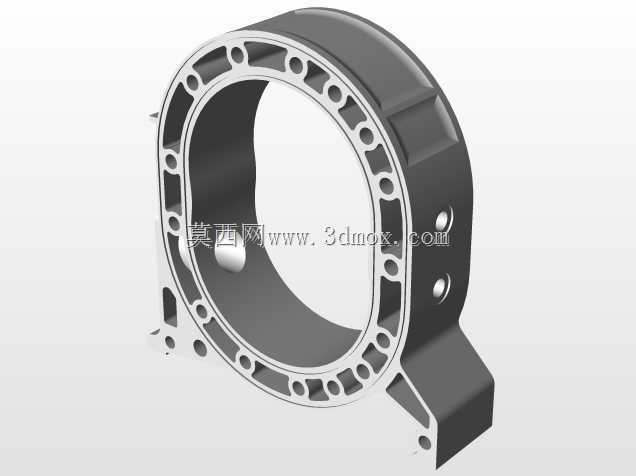

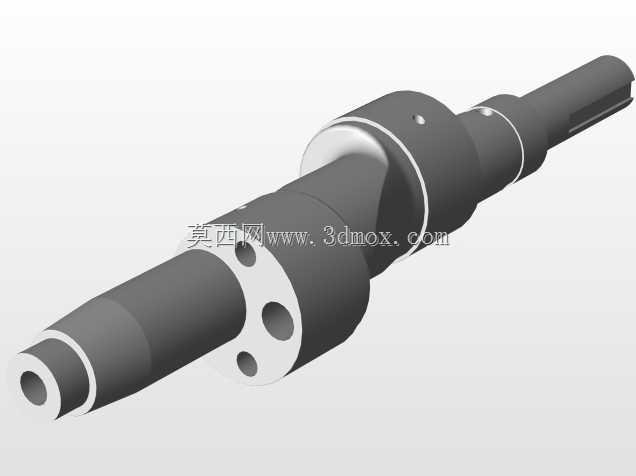

这款偏心旋转式动力装置，核心采用三角转子偏心回旋的做功逻辑，完全区别于传统往复式活塞发动机的曲柄连杆结构，在小排量动力输出场景下有着独特的应用优势。从结构设计逻辑来看，整个壳体采用前后端盖夹装中间缸体的分层式布局，缸体内壁为双弧长短幅外旋轮线型面，三角转子在偏心轴的带动下沿型面做行星运动，将燃烧膨胀的压力直接转化为偏心轴的旋转扭矩，省去了活塞往复运动的惯性损耗，也没有连杆机构带来的侧向敲击力，整体运转平顺性远优于同排量往复式内燃机。在实际应用场景中，这类动力装置常被用于小型无人机、便携发电机组、轻型竞速载具等对动力单元体积重量要求严苛的领域，因为其零部件总数比同功率活塞机少近40%，轴向尺寸紧凑，不需要复杂的配气凸轮轴、气门摇臂等组件，整体重量能降低30%左右，高转速下的功率输出密度优势十分明显。从安装边界来看，该模型还原的整机采用法兰式安装接口，端盖周向均布的安装螺栓孔可直接对接负载端的连接法兰，输出轴为单键圆柱轴伸，可直接连轴器或带轮传递扭矩，侧面预留的进排气接口位置符合常规小型内燃机的管路布置逻辑，不需要额外改动周边安装空间就能适配多数小型动力舱的布局。设计过程中重点还原了转子的密封槽结构、偏心轴的配重平衡块、端盖的冷却流道预留位置，转子的三个顶角处的密封件安装槽尺寸完全符合工程实际的密封件选型规格，缸体型面与转子端面的间隙控制在合理的装配公差范围内，能够直观展现三角转子在缸内三个独立工作腔的容积变化过程，清晰呈现进气、压缩、做功、排气四个行程在转子旋转一周内同时完成的工作逻辑。对于结构设计从业者而言，该数模可直接用于小型动力单元的选型参考，也可作为转子类动力结构的教学演示样件，能直观理解偏心旋转运动的动力传递路径，拆解后可清晰看到各部件的配合关系，包括偏心轴与转子轴承的配合公差带、端盖密封槽的深度设计、壳体加强筋的布局逻辑，这些细节都对应了实际量产机型的工程设计要点，避免了概念模型只做外观不重结构配合的问题。
