无电子元件重力驱动机械小车结构

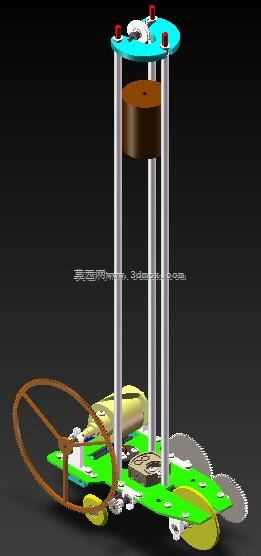

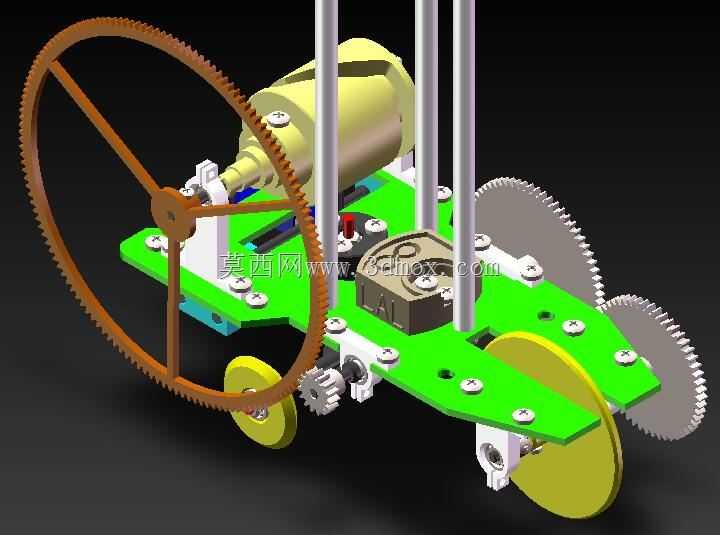

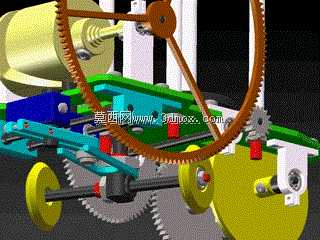

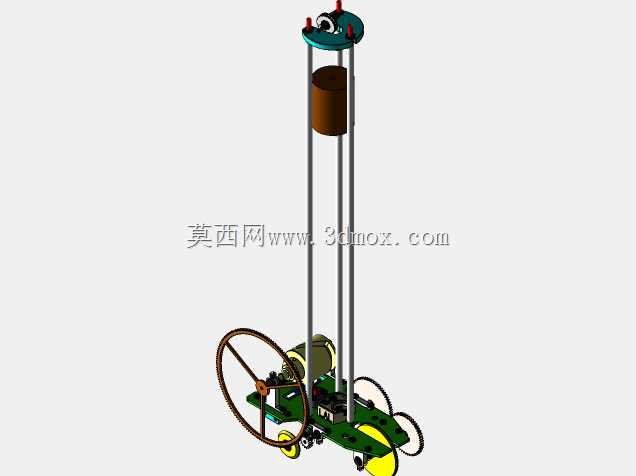

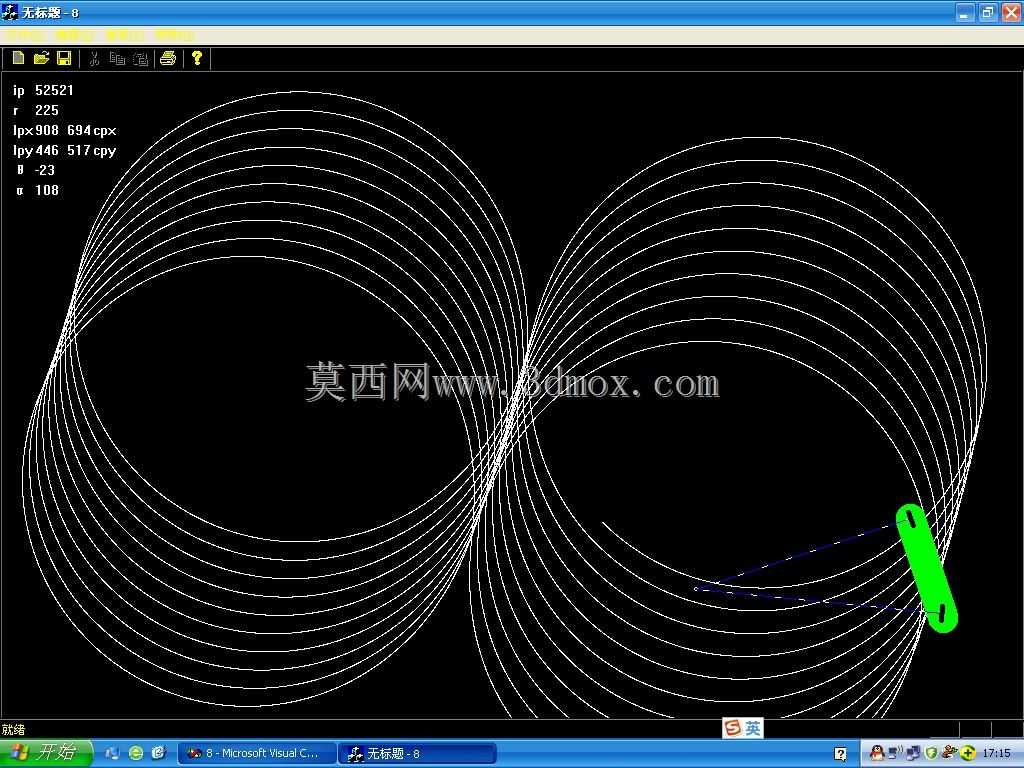

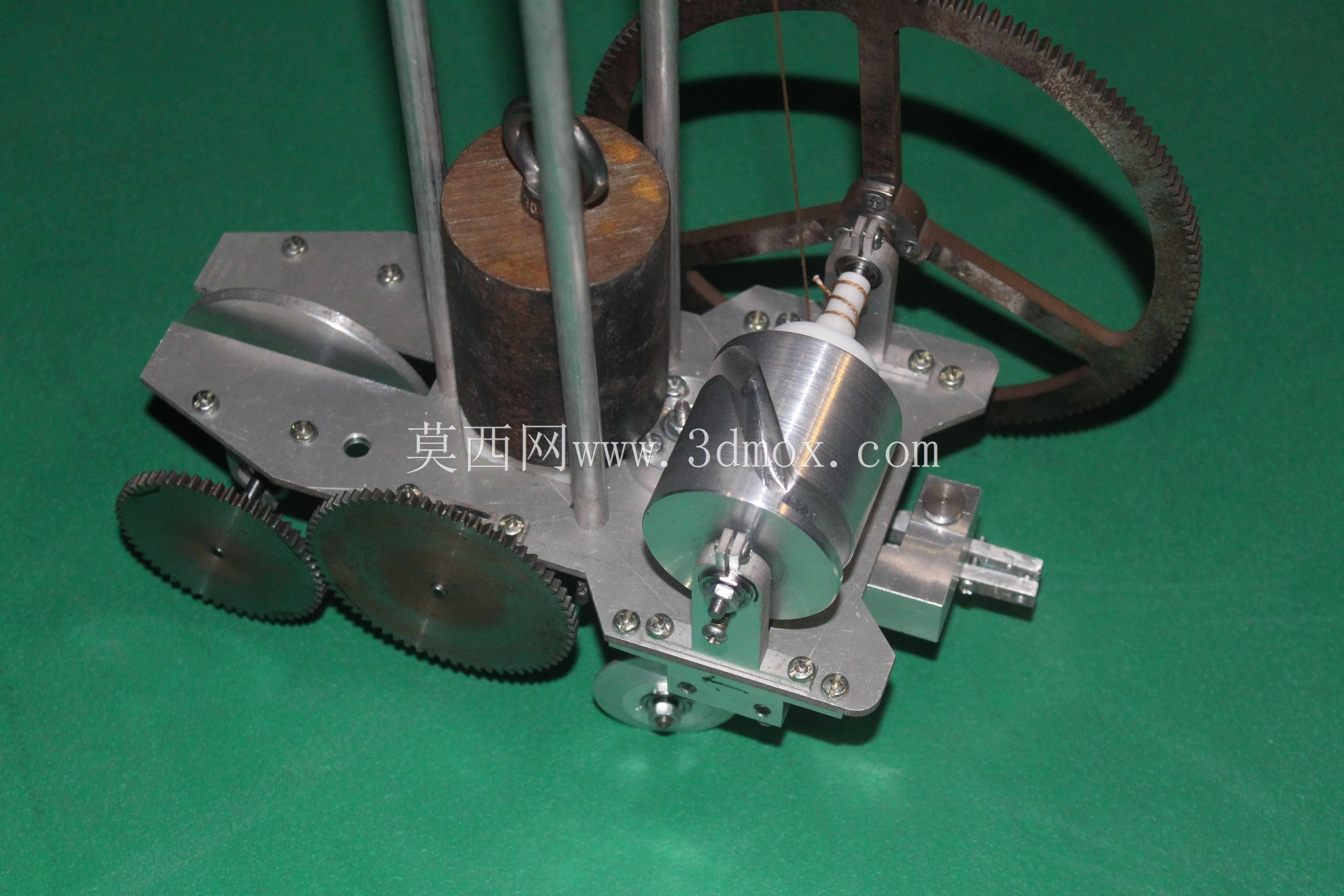

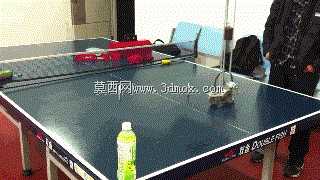

这款纯机械结构的重力驱动小车，核心应用场景面向高校工程实践赛事、基础机械原理教学演示场景，完全脱离电子控制元件依赖，仅依靠配重块的重力势能完成全周期行进动作。从功能实现逻辑来看，整套动力传递路径没有额外动力源介入，1公斤配重块沿导向结构垂直下落过程中，重力势能通过缠绕在轮轴上的绳索直接转换为车轮旋转的动能，传动链路短、能量损耗环节少，能在平整硬质台面上完成预设轨迹的自主行进。转向机构采用圆柱凸轮结构作为核心执行件，凸轮轮廓曲线经过反复迭代校核，可驱动转向轮按照固定规律往复摆动，最终让整车行进轨迹呈现类数字8的闭合路径，完全匹配特定赛事的轨迹要求，不需要额外加装舵机、单片机等电控组件就能完成路径跟踪。设计阶段优先考虑了结构的紧凑性与运动干涉规避，整车所有部件的安装边界都控制在常规乒乓球台的可用作业范围内，轮距、轴距参数经过多轮运动仿真验证，既保证配重下落行程足够支撑整车完成完整8字轨迹行进，也避免绳索缠绕过程中与车架、轮系部件发生剐蹭卡滞。凸轮轮廓的参数设计结合了轮轴的传动比做匹配计算，确保车轮转动圈数与转向摆角的对应关系完全贴合预设轨迹，不会出现轨迹偏移、转向滞后的问题。绳索缠绕槽在轮轴上的排布做了限位设计，防止配重下落过程中绳索错位脱离轮轴，导致动力传递中断。车架采用轻量化框架结构，在保证结构刚度的前提下尽可能降低整车自重，减少不必要的能量损耗，让有限的重力势能尽可能多地转化为行进动能。针对运动轨迹的验证环节，通过参数化建模完成了运动学仿真，可直观模拟不同配重重量、不同绳索缠绕直径下的整车行进轨迹偏差，方便设计阶段快速调整参数，不需要反复加工实物做迭代测试，整套结构的装配逻辑简单，零部件加工难度低，适合作为机械原理课程的实践教学案例，也能作为无电驱动机械赛事的参考设计方案，帮助从业者理解重力势能转换、凸轮机构运动控制、绳索传动的实际工程应用逻辑。
