跑车后保险杠底部M型气流扩散器结构

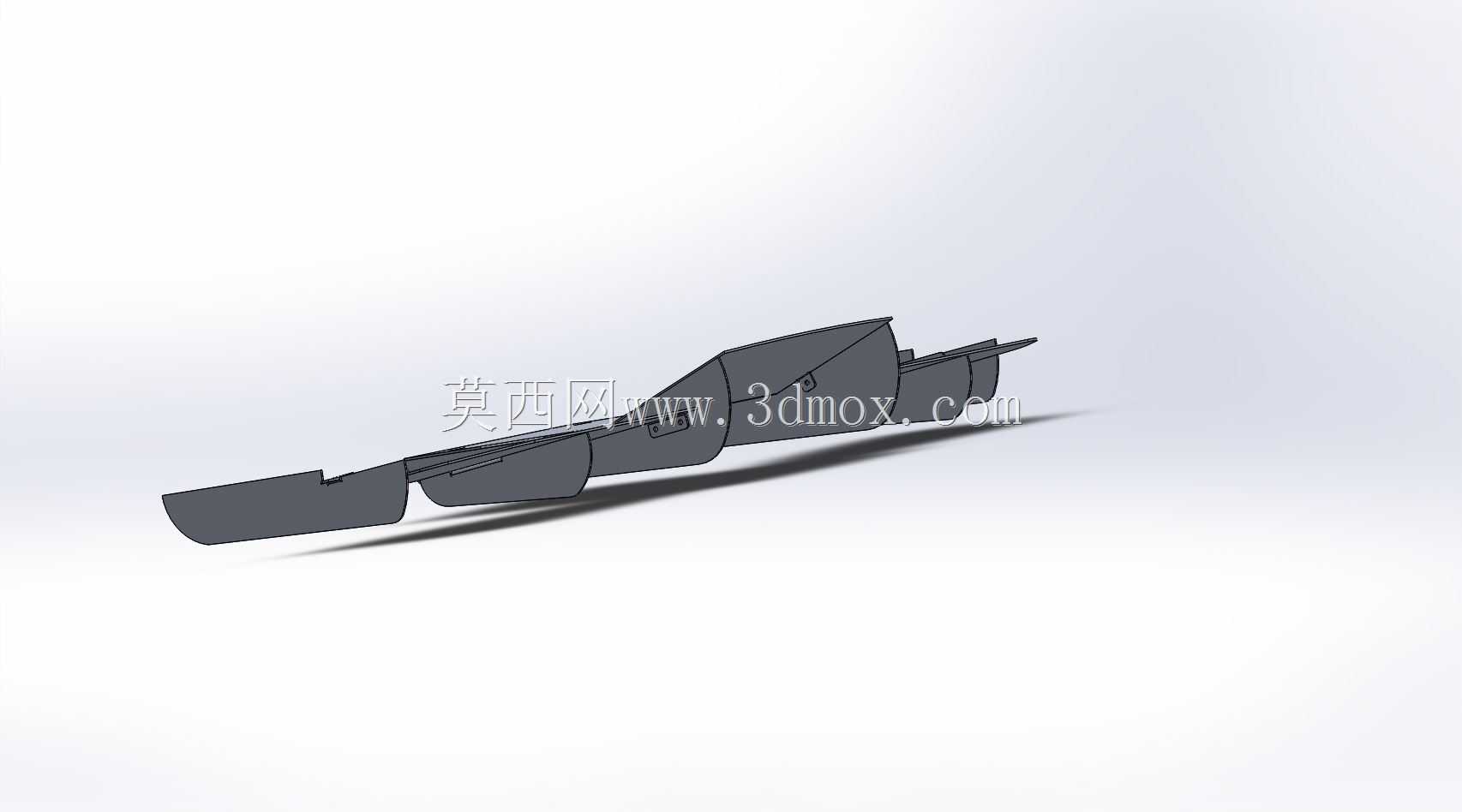

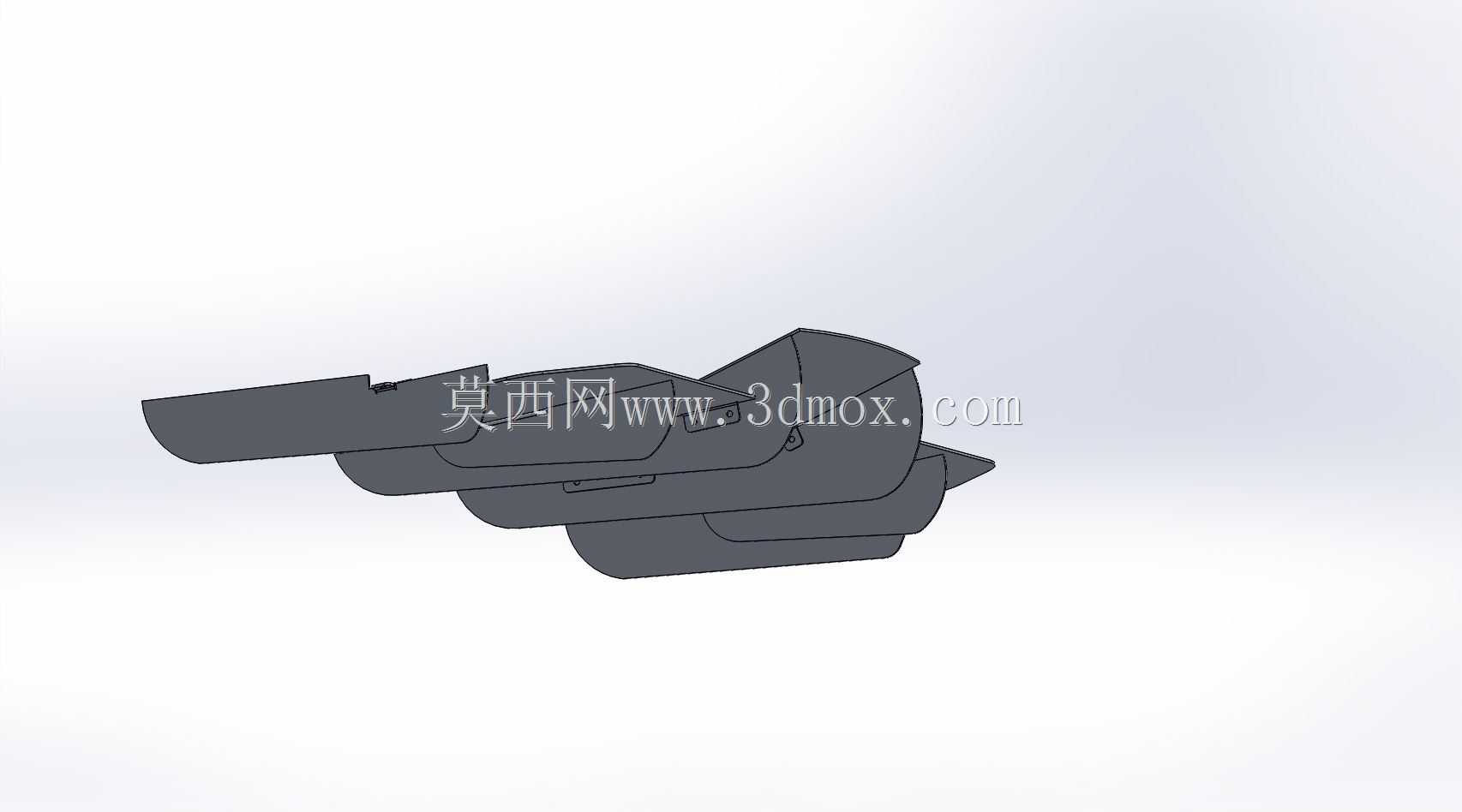

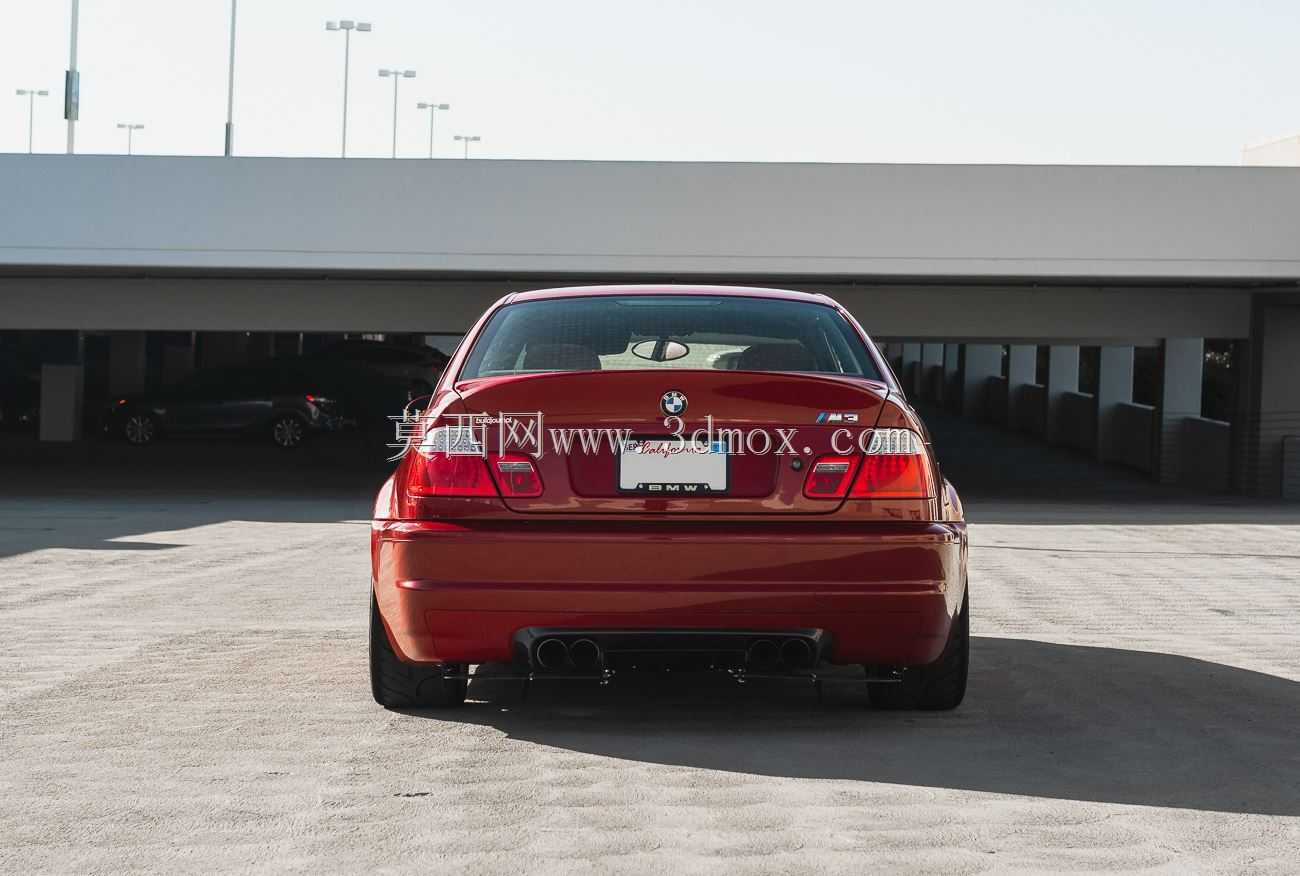

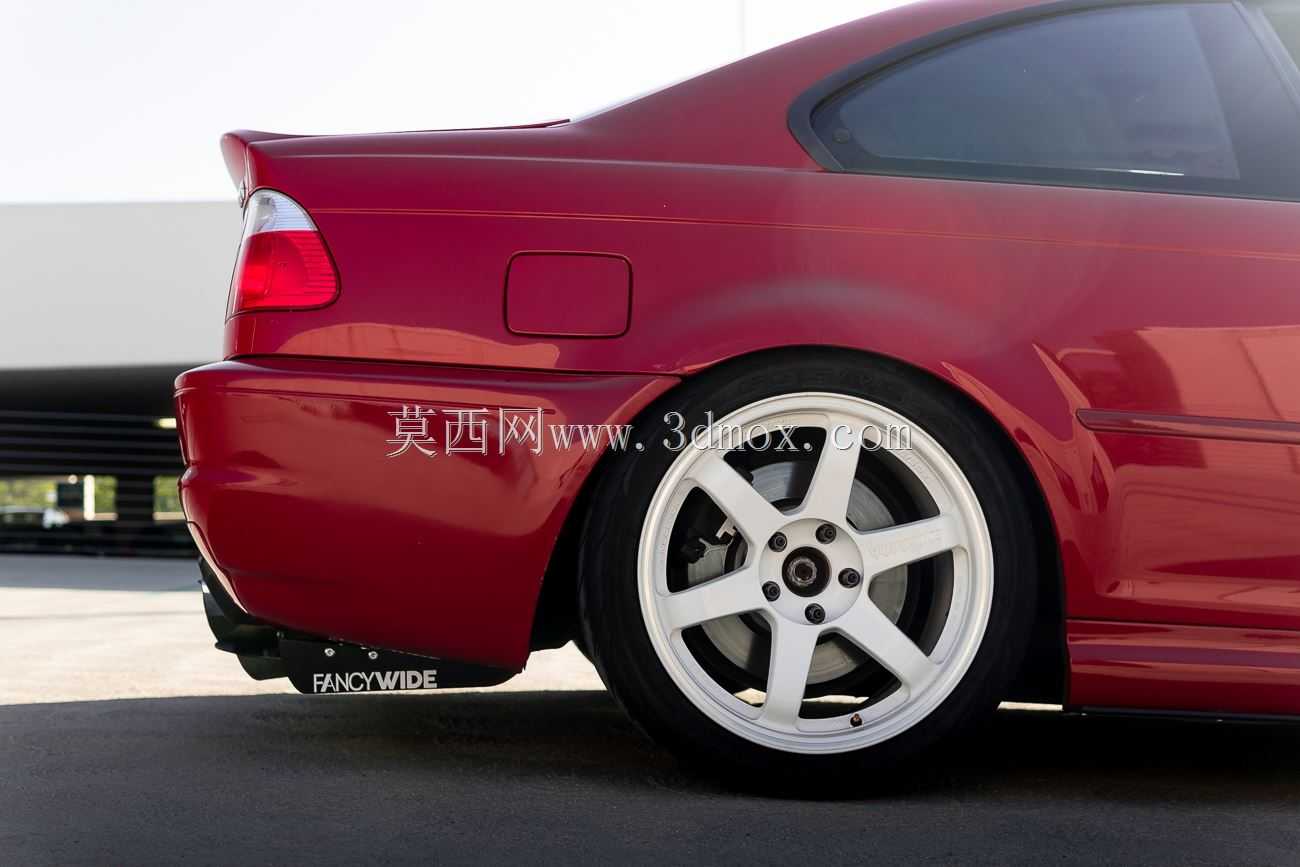

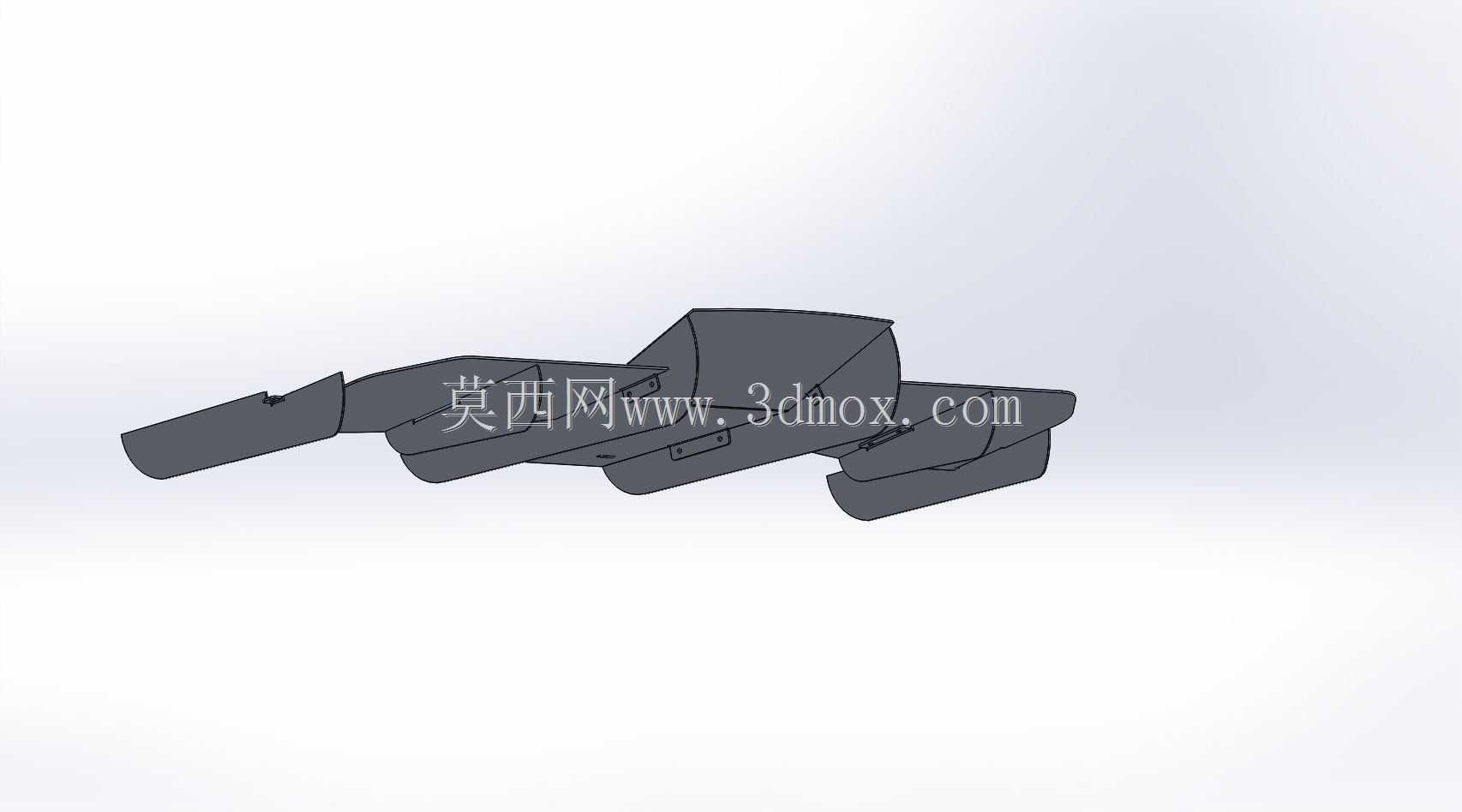

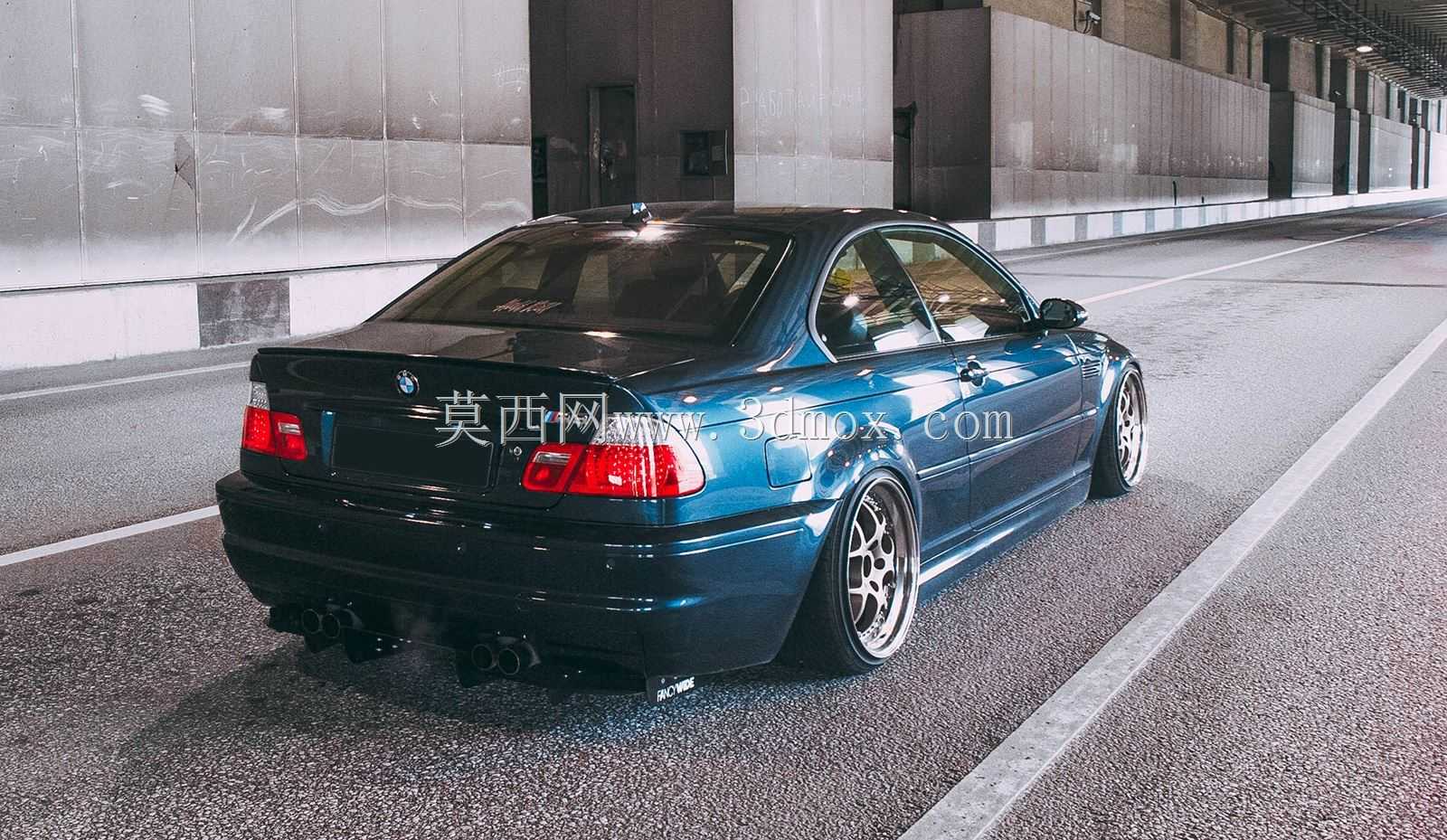

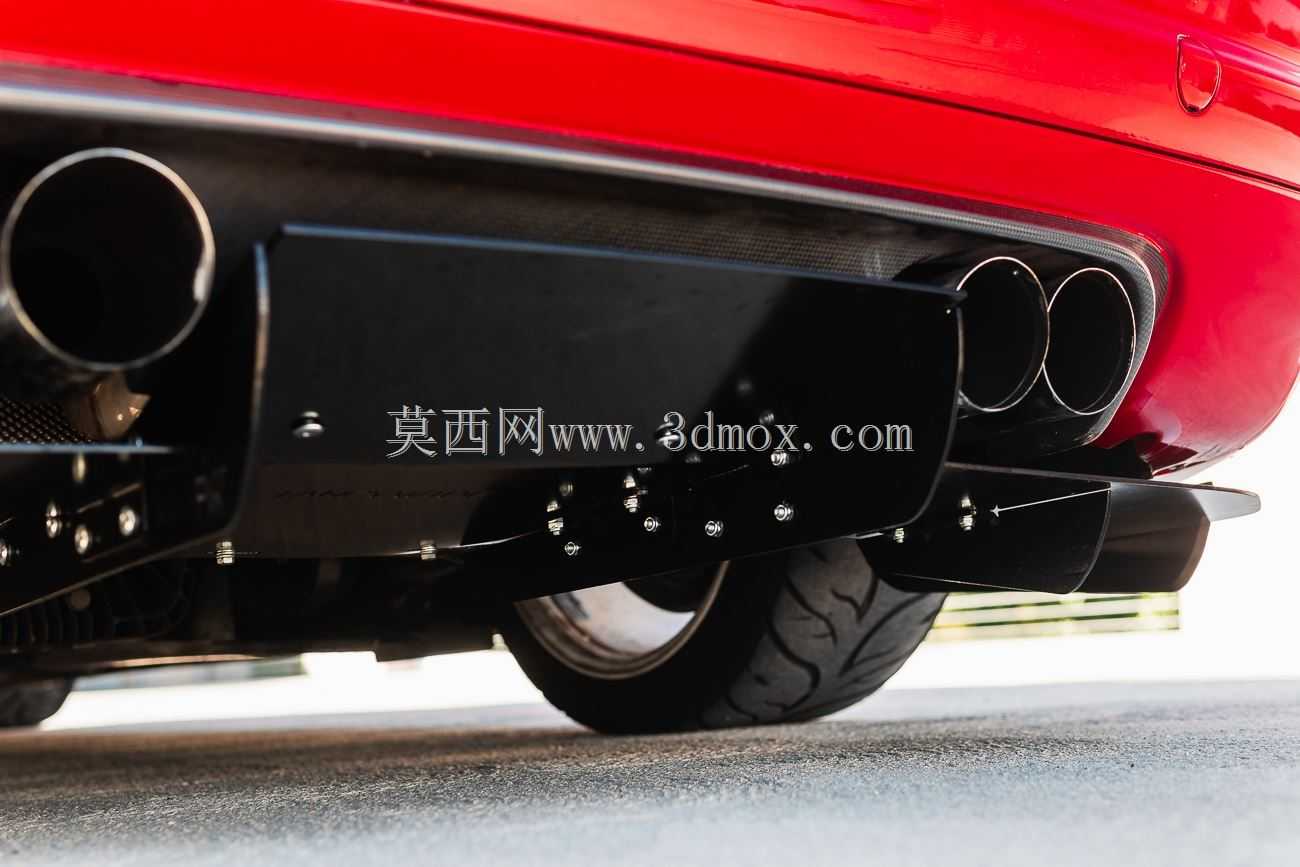

该部件属于高性能乘用车辆底盘空气动力学套件范畴，安装位置处于车辆后保险杠最下沿，介于两侧排气尾管之间，向后延伸至后轮轮心纵向投影面之前，安装边界需避让后副车架下沿、后防撞梁下部固定点以及排气尾管的热辐射区域，整体安装面与后保险杠下护板的贴合公差控制在1.5mm以内，避免高速行驶时出现气流泄漏影响气动效率。从实际应用场景来看，这类扩散器主要服务于大马力后驱及四驱跑车、运动型轿车的底盘气流梳理，日常道路行驶时可梳理底盘通过的杂乱气流，降低车底气流的紊流强度，减少高速行驶时的车尾升力，提升高速变道、过弯时的车尾抓地稳定性；在封闭赛道场景下，配合车尾固定式或主动式尾翼，可形成完整的车尾气动回路，平衡前后轴下压力分配，减少高速制动时的车尾上浮趋势。设计思路上，该扩散器采用M型分腔结构，将车底流经的气流通过中间凸起的导流脊分成左右两个独立的加速通道，每个通道对应单侧双出排气的外侧区域，通道截面从前端到后端逐步扩大，利用文丘里效应加速车底气流的导出速度，快速将车底的低压区气流向后抽离，同时两侧的垂直导流边可阻挡车轮滚动带起的侧向乱流进入扩散器通道，避免干扰主气流的流动路径。结构设计上，扩散器主体采用平板加垂直导流筋的组合形式，表面预留了多组固定安装孔位，可适配不同车型后保险杠下沿的原有安装点，无需对后保险杠本体做大规模切割修改，安装时仅需拆除原有下护板的部分固定卡扣，通过配套的连接支架将扩散器与后防撞梁下沿、副车架延伸支架做硬连接，保证高速行驶时部件不会出现共振抖动。外形尺寸方面，该扩散器横向宽度覆盖两侧排气尾管的外侧间距，纵向延伸长度不超过后保险杠最外沿的垂直投影面，避免日常通过减速带、坡道时出现刮蹭，最低离地间隙比原车后保险杠下沿高12mm，兼顾气动效率与日常道路的通过性。功能特性上，除了核心的空气动力学优化作用，该扩散器还可对后保险杠下部、排气尾管连接段形成一定的防护，减少行驶中卷起的碎石对后保下沿、排气吊耳的直接冲击，同时黑色哑光的外观可与后保险杠下部的黑色塑料护板形成视觉统一，强化车辆尾部的运动视觉效果。建模过程中需重点确认扩散器安装面的弧度与原车后保下沿的曲面匹配度，导流筋的高度不能超出后保险杠下沿的垂直投影，固定孔位的位置需避开排气尾管的热影响区，所有连接支架的厚度需满足高速振动下的强度要求，避免长期使用出现固定点开裂的问题。
