带蜗轮传动结构的微型蒸汽小车

这款微型蒸汽动力小车，核心采用蜗轮传动结构实现动力输出，整体结构紧凑，整备质量仅92克，属于轻量化创意动力机械装置。从实际应用场景来看，这类装置多用于青少年科创赛事、机械原理教学演示场景，也可作为小型蒸汽动力爱好者的DIY制作参考，能够直观展示外燃机动力转换、蜗轮蜗杆减速传动的完整工作过程，帮助学习者理解热能到机械能的转换路径，以及减速增扭传动结构的实际匹配逻辑。

在功能特性上，该装置以小型卧式蒸汽锅炉作为动力源，锅炉产生的蒸汽通过柔性管路输送至动力端，经蜗轮机构完成减速增扭后，将扭矩传递至轮轴驱动车辆行进。蜗轮传动的选用，一方面可以匹配蒸汽动力端高转速低扭矩的输出特性，通过合适的传动比将输出转速降至轮组适配区间，同时放大输出扭矩保证小车具备足够的行进牵引力；另一方面蜗轮结构具备反向自锁特性，能够避免车辆溜动时反向带动动力端造成结构损坏，提升装置运行的稳定性。

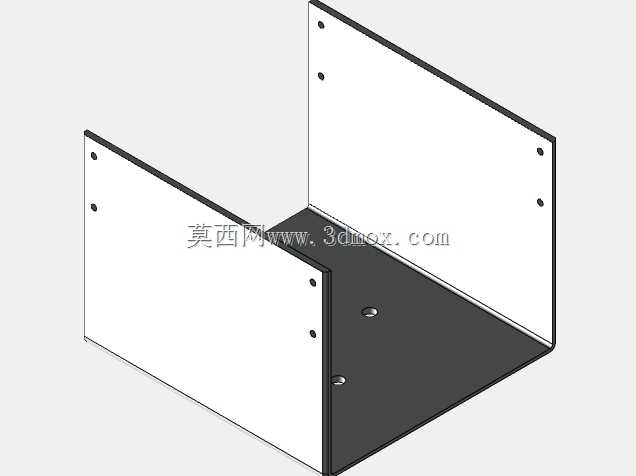

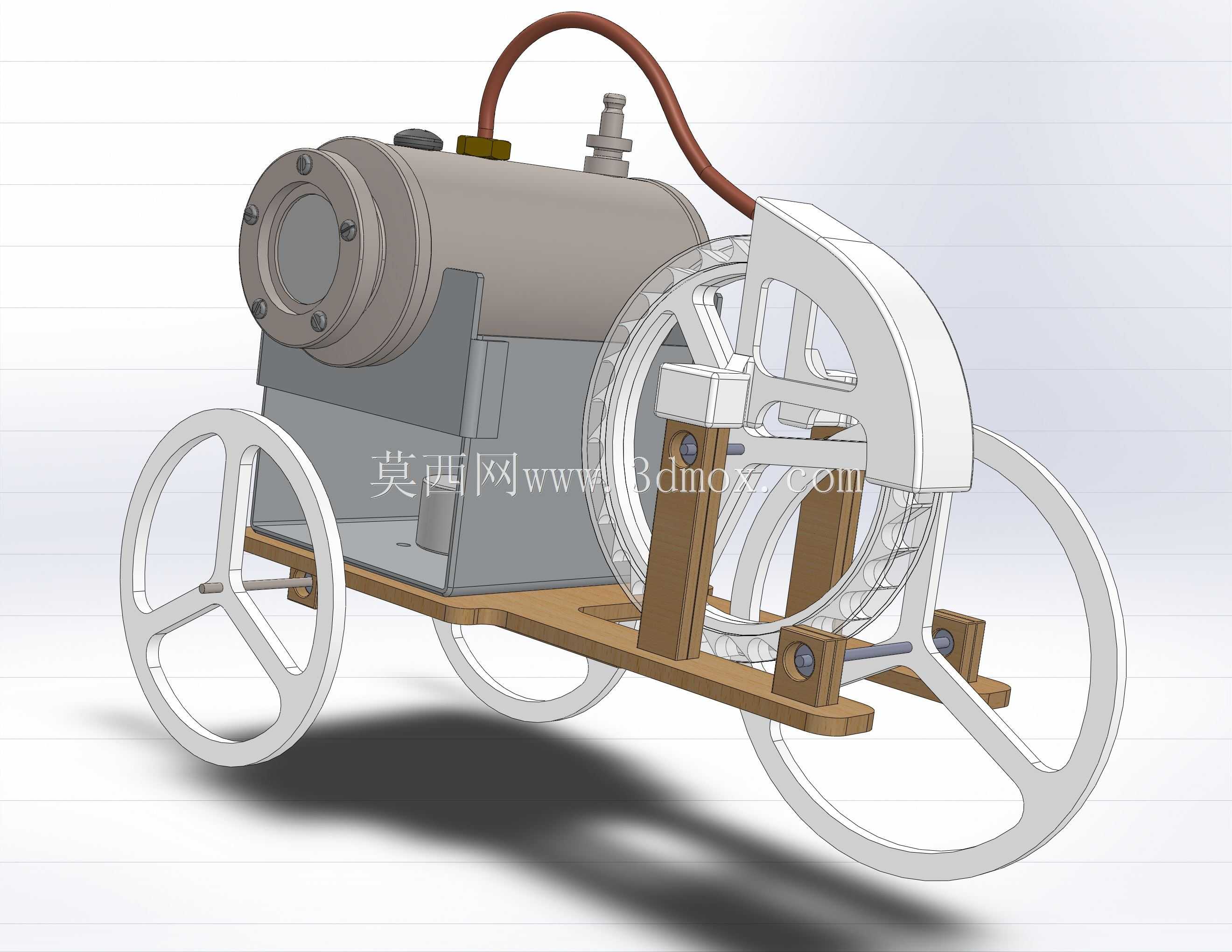

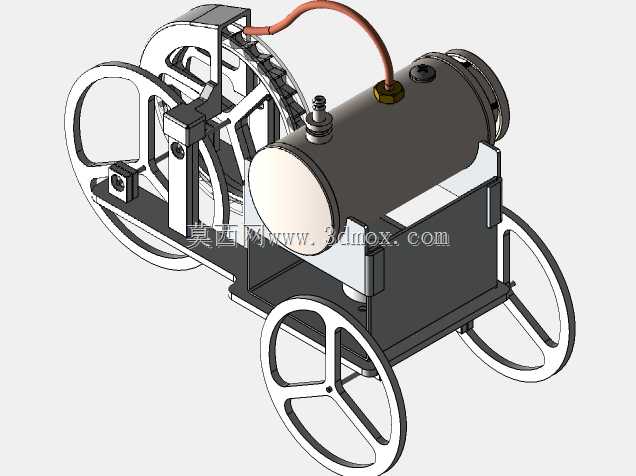

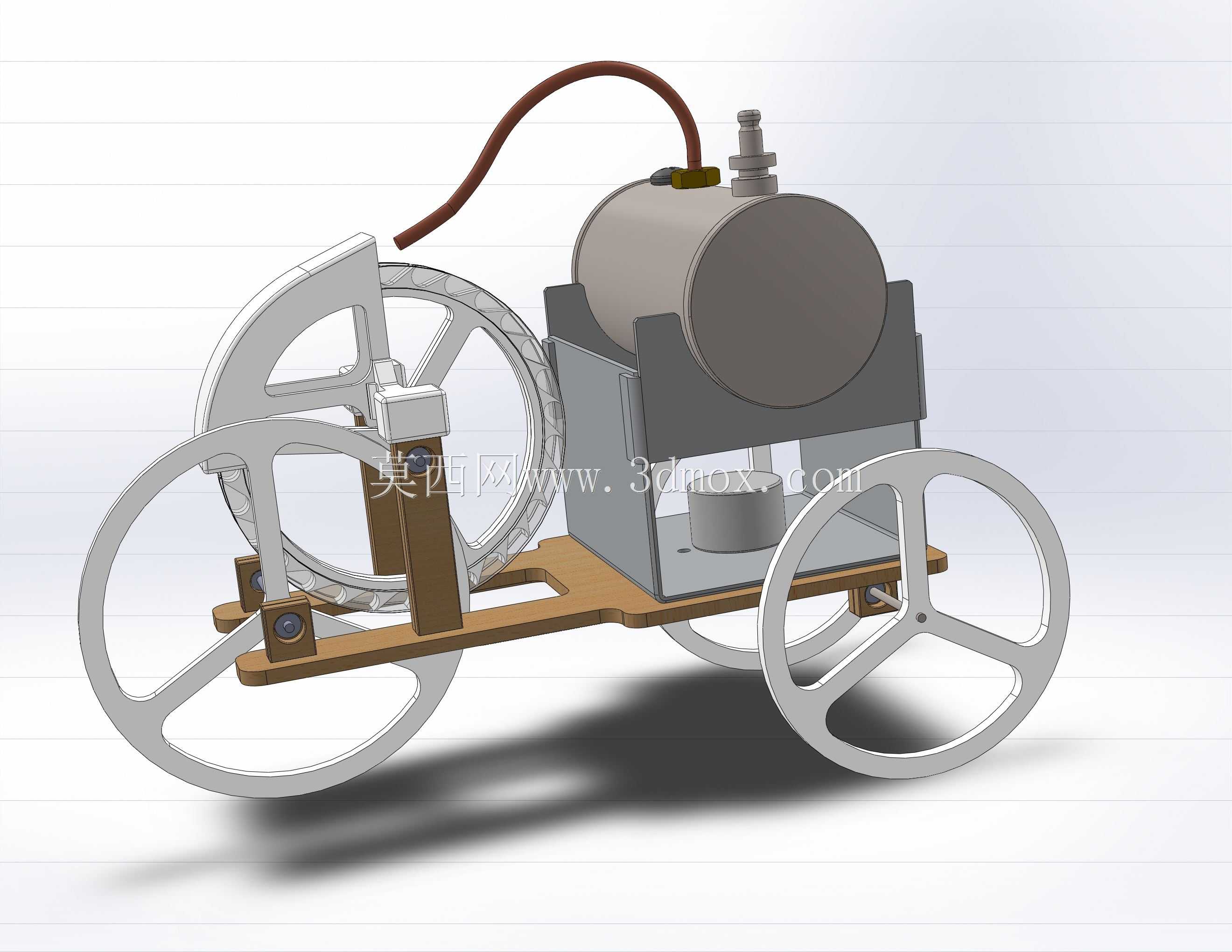

设计思路上，整体采用分层布局，上层布置蒸汽锅炉及配套管路、阀件，中层布置蜗轮传动组件，下层采用木质车架作为承载基体，轮组采用辐条式镂空结构降低转动惯量。材料选用上，承压类的锅炉部件采用金属加工件保证密封与耐压性能，车架部分采用激光切割的轻质板材兼顾加工精度与轻量化要求，部分异形结构件采用3D打印工艺制作，降低复杂结构的加工难度，同时控制整体重量。

从安装边界与尺寸适配来看，整体轮距、轴距的设计充分考虑了传动组件的布置空间，锅炉的安装位置经过重心匹配，保证整车重心落在轮组支撑面的中心区域，避免行进过程中出现侧翻。轮组的安装预留了足够的转动间隙，传动组件与车架的连接采用定位销加紧固件的方式，既保证装配精度，也便于后期拆解调整传动间隙。管路的走向避开了运动部件的运动行程，防止运行过程中管路与轮组、传动件发生干涉，同时预留了管路的热变形余量，避免锅炉加热后管路热胀拉扯造成密封失效。
