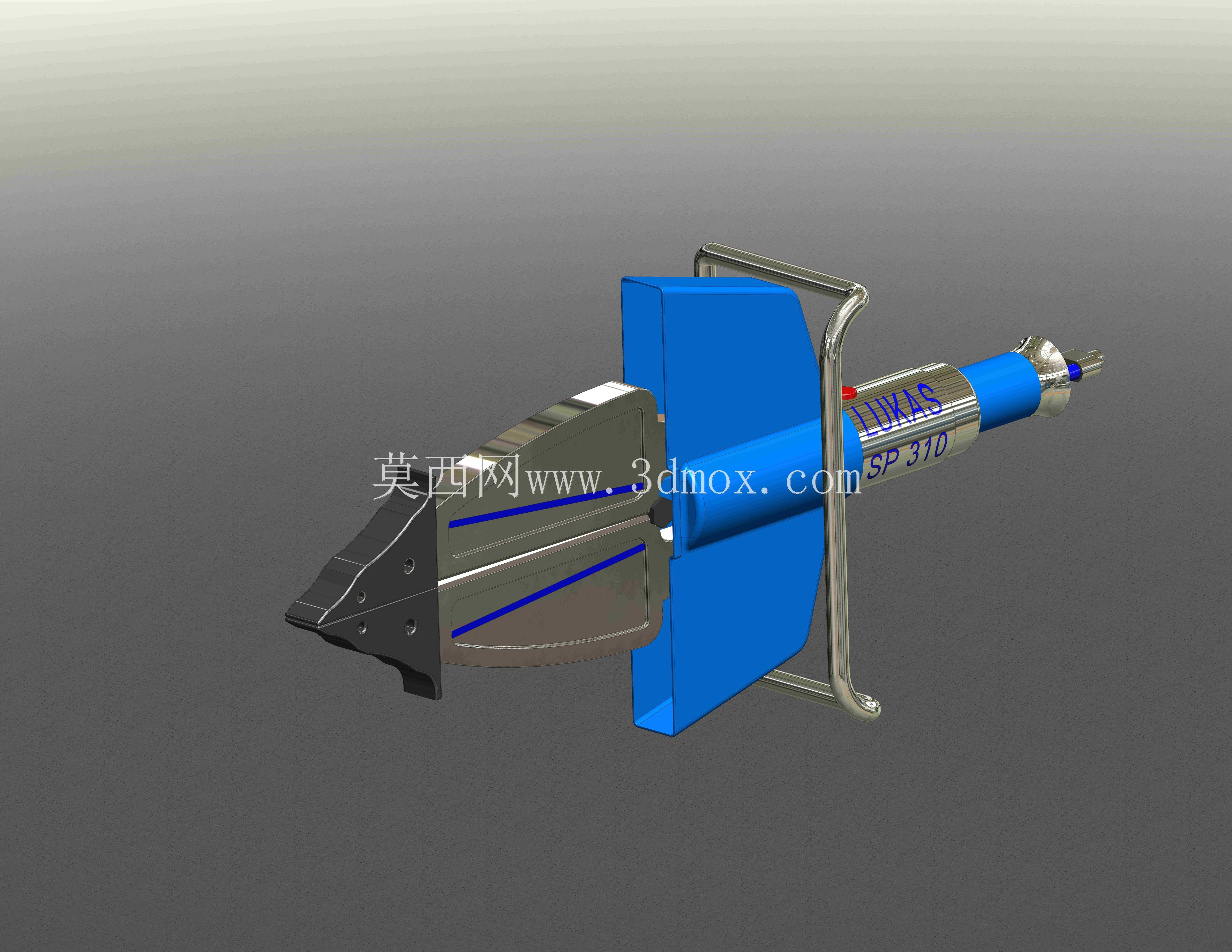

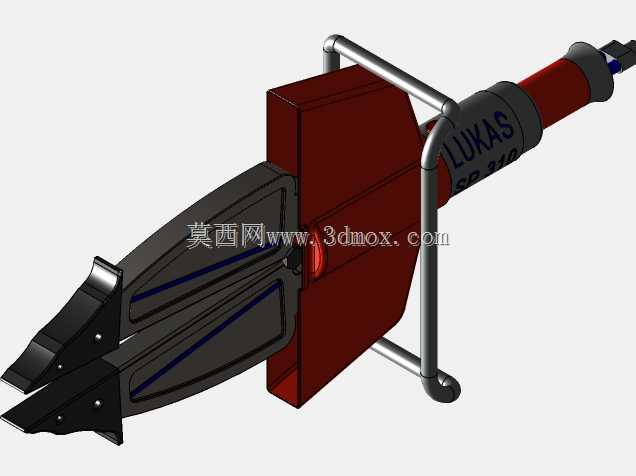

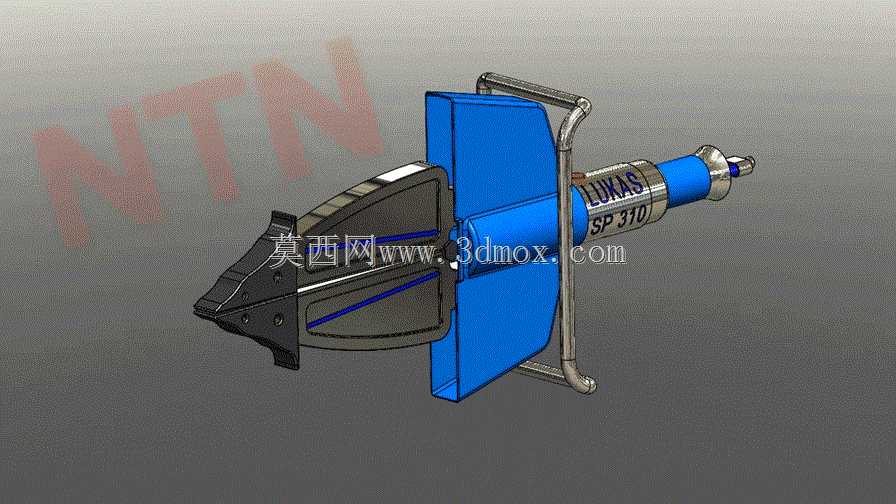

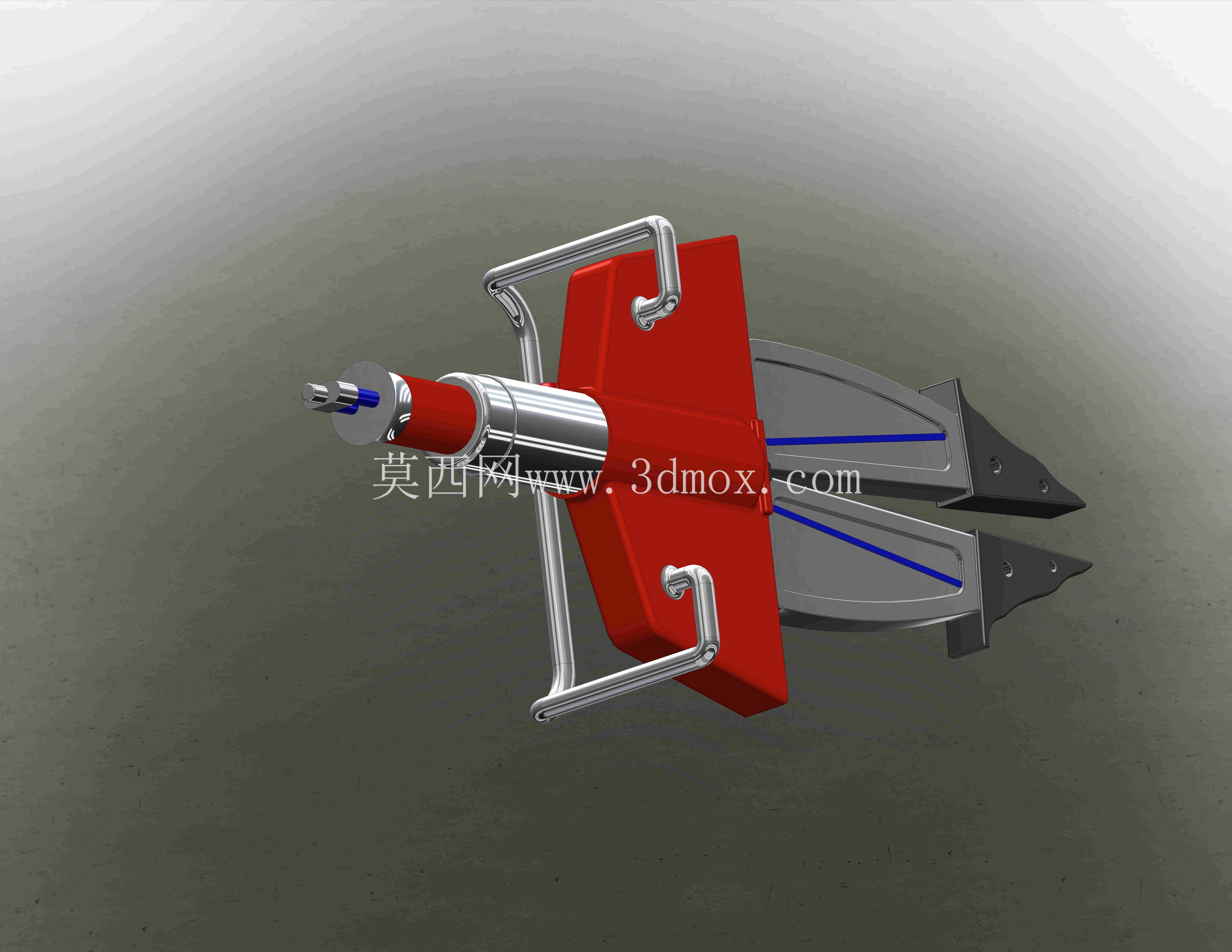

卢卡斯SP310液压扩张救援机具结构设计

这款液压扩张机具核心面向消防应急救援、交通事故处置、工业应急抢险场景设计，属于手持式液压破拆作业的核心执行端设备，可在狭小作业空间内完成金属构件扩张、障碍物撑开、被困人员救援通道开辟等作业，也可辅助完成重型构件的移位、夹持作业，适配多数常规液压动力站的输出压力区间。从结构设计逻辑来看，整机采用同轴式布局，核心扩张头位于设备前端，采用分体式楔形扩张臂结构，臂体表面做了防滑齿形处理，扩张作业时可与被撑构件形成稳定咬合，避免受力滑脱；扩张臂与中部缸体采用铰接式连接，将液压缸的直线推力转化为扩张臂的张开力矩，在额定行程内可提供稳定的扩张力输出，臂体张开角度覆盖常规破拆作业的间隙需求。中部握持区域设计了环形防护握把，握把采用弯折圆管成型结构，表面预留防滑握持空间，作业人员可双手持握控制设备进给方向，握把与缸体之间做了刚性连接，可承受作业过程中的反作用力，避免设备偏移。设备尾端为液压油接口端，设计了快插式接头结构，可快速连接高压液压油管，接头部位做了密封强化处理，可承受高压工况下的油液密封需求，避免作业过程中出现泄漏泄压。从安装与作业边界来看，整机轴向长度适配单人手持作业的操作范围，扩张头闭合状态下的前端截面尺寸可伸入狭窄缝隙，初始插入缝隙要求较低，可在车门缝隙、建筑构件坍塌缝隙等狭小空间内完成初始置入；设备最大扩张距离满足常规车辆破拆、金属构件撑开的作业需求，作业过程中扩张臂的受力方向与缸体轴线保持同轴，可减少偏载力矩对缸体密封件的损耗。设计过程中针对作业受力做了结构优化，扩张臂采用高强度合金材质的等强度结构设计，在保证结构强度的前提下控制整机重量，降低长时间手持作业的劳动强度；缸体外壁做了防滑标识区域，标注了设备型号与额定参数，方便作业人员快速识别设备性能边界。设备整体无多余外露管线，所有液压流道均集成在缸体内部，可避免作业过程中管线被尖锐构件刮擦破损，提升复杂现场的作业可靠性，握持部位的防护结构可在扩张作业时阻挡飞溅的金属碎屑，保护作业人员手部安全。
