三级平行轴定比传动齿轮组装配结构

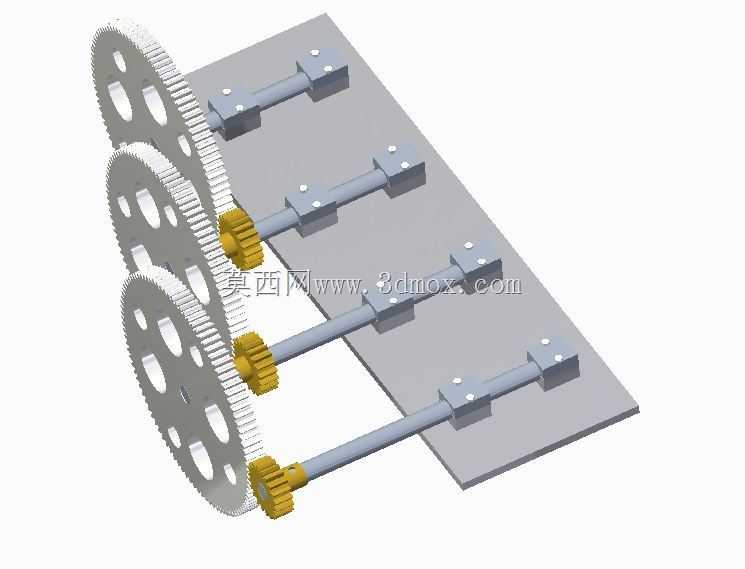

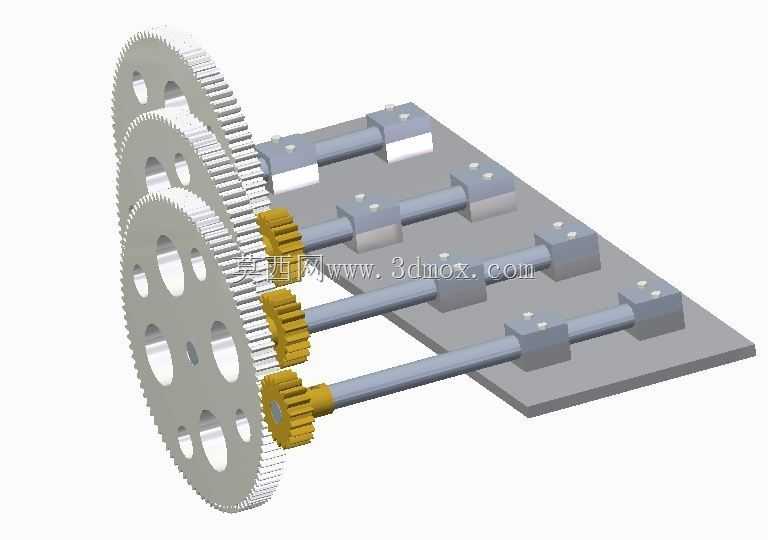

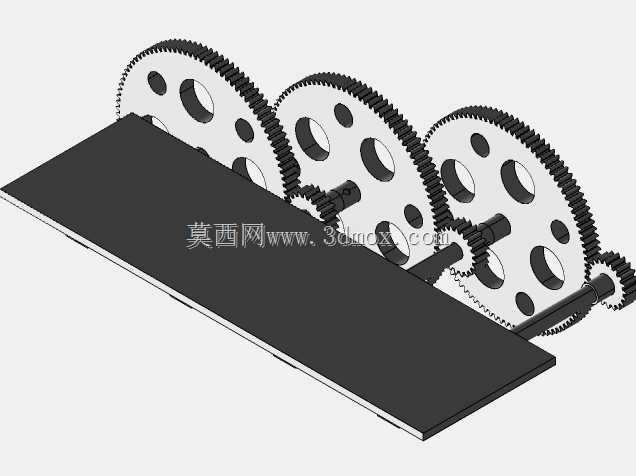

这套平行轴齿轮传动结构，核心作用是在动力输入与执行端之间完成转速与扭矩的匹配调整，在轻工输送设备、小型实验台架、非标自动化单机的动力传输环节中十分常见。整套结构采用三级定轴轮系布局，三根平行布置的传动轴通过轴承座固定在安装底板上，每根轴上分别固连小模数主动齿轮与大直径从动齿轮，相邻轴间通过齿轮啮合完成动力传递，可根据实际传动比需求更换不同齿数的齿轮副，实现增速或者减速的传动需求，对应调整输出端的扭矩大小，适配不同负载的工作要求。设计阶段首先确定了安装底板的基准平面度要求，所有轴承座的安装孔位采用同基准一次装夹加工的工艺思路，保证三根传动轴的平行度公差控制在合理范围内，避免齿轮啮合过程中出现偏载、齿面磨损不均的问题。大直径从动齿轮采用辐板式轻量化结构，在轮辐上开设均匀分布的减重孔，既降低了整套传动结构的转动惯量，也减少了不必要的材料消耗，齿轮端面与轴肩的定位台阶做了公差匹配，保证齿轮装配后无轴向窜动。小直径主动齿轮采用带轮毂的结构设计，与轴的配合选用过渡配合加键连接的方式，传递扭矩过程中不会出现相对滑移，齿轮啮合侧隙按照常温工作环境下的标准取值预留，既保证传动过程无卡滞，也能降低回程误差对传动精度的影响。安装底板上的轴承座采用分体式压紧结构，后期维护时可单独拆卸单根传动轴进行齿轮更换或者轴承维护，不需要完全拆解整套结构，降低了现场运维的工作量。整套结构的安装边界以底板的四个安装孔为定位基准，输入轴端预留了与动力源连接的轴伸长度，输出轴端可根据需求连接联轴器、带轮等执行连接件，适配不同设备的动力接入需求。齿轮啮合的重合度按照连续传动要求设计，保证传动过程平稳无冲击，在中低转速的传动场景下，可长期稳定运行，不需要频繁调整啮合间隙。
