OO型开式索具螺旋拉紧调节花兰螺栓

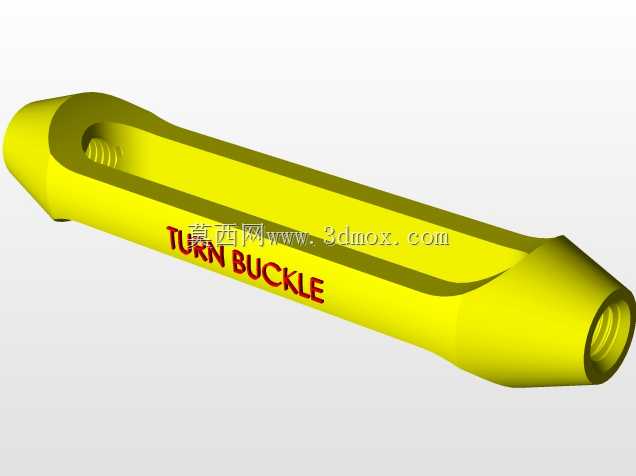

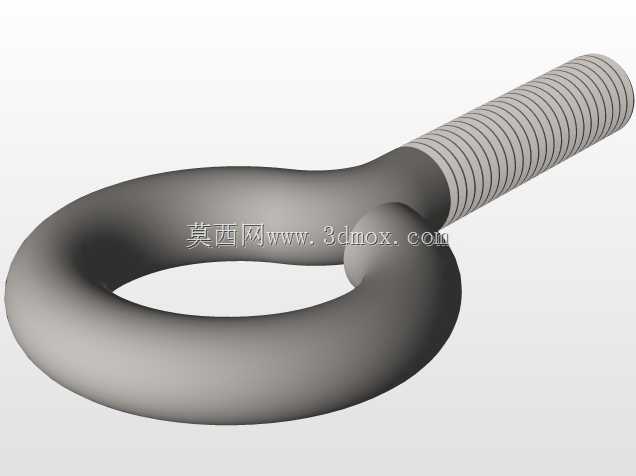

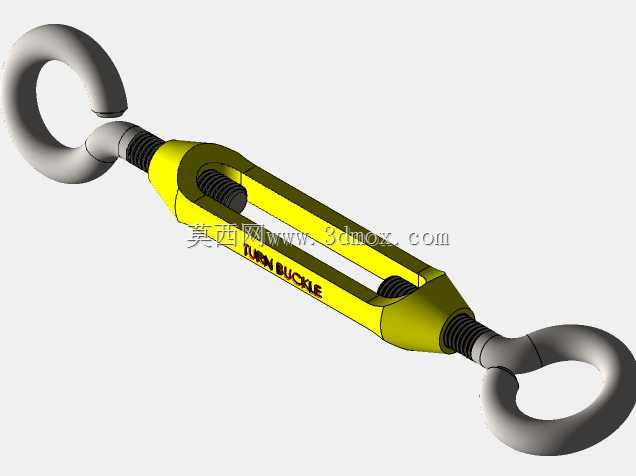

在起重吊装、索道架设、户外遮阳篷安装、电力线路拉线固定、船舶系泊索具调整这类场景里，索具螺旋扣是不起眼但直接决定张紧可靠性的核心连接件，这款OO型开式结构的螺旋扣，两端采用环形吊环结构，适配卸扣、钢丝绳套环、锚点吊耳等多种连接端，无需额外加工连接头即可快速完成装配。从结构设计逻辑来看，中间的开式框架采用两端反向内螺纹设计，一端适配左旋螺纹的吊环螺杆，另一端适配右旋螺纹的吊环螺杆，转动中间框架时，两端螺杆会同步向内收拢或向外伸出，无需扭转两端连接的绳索或拉杆，就能精准调整整套张紧系统的长度与预紧力，避免绳索扭转产生的内应力，这一设计在长距离绳索张紧场景中优势尤为明显，比如输电线路的拉线调整，不需要拆解端部连接就能完成张力校准，大幅降低现场运维的工作量。设计时框架中部预留了足够的扳手卡位空间，现场作业时可以用标准呆扳手或管钳夹持框架转动，不需要额外定制专用工装，两端螺杆的螺纹旋合长度做了冗余设计，即便在最大伸出长度状态下，螺纹啮合扣数也能满足额定载荷下的抗剪切强度要求，避免脱扣风险。两端的环形吊环采用圆弧过渡设计，没有尖锐棱角，和卸扣配合时接触面应力分布均匀，不会出现应力集中导致的吊环断裂问题，吊环与螺杆的衔接处做了变径过渡处理，降低交变载荷下的疲劳断裂概率。安装边界上，这款螺旋扣的最小安装长度对应两端螺杆完全收拢的状态，最大调节行程由螺杆的有效螺纹长度决定，选型时需要提前核算张紧系统的最大、最小长度需求，预留至少三分之一螺纹长度的调节余量，避免出现调整到极限位置仍无法满足张紧要求的情况，同时安装时要注意框架上的载荷标识方向，确保受力方向沿螺杆轴向，禁止侧向受载，否则会导致螺杆弯曲变形甚至断裂。在户外使用场景下，这类零件通常会做镀锌或达克罗表面处理，提升抗锈蚀能力，建模时还原了开式框架的减重槽、螺杆上的螺纹牙型、吊环的圆弧曲面细节，结构完全符合实际索具的受力设计逻辑，可直接用于索具系统的装配模拟、张紧行程校核，也能作为五金件库的标准件调用，在做吊装方案模拟、户外结构张紧系统设计时，可以直接导入装配体验证安装空间是否充足，避免现场安装时出现干涉问题。
