车载应急启动电源外壳结构设计方案

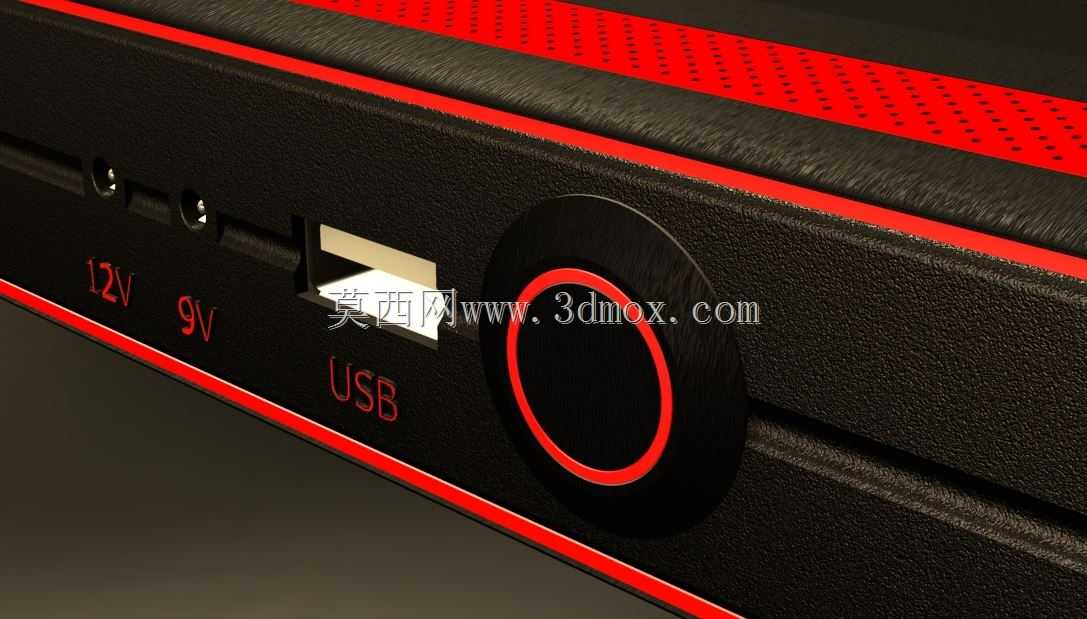

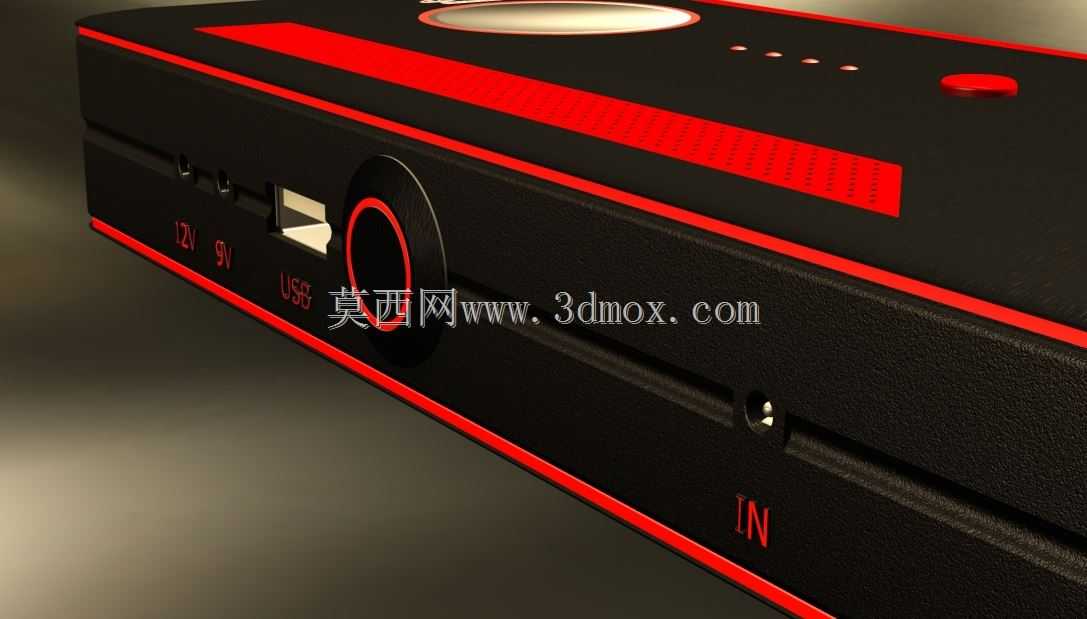

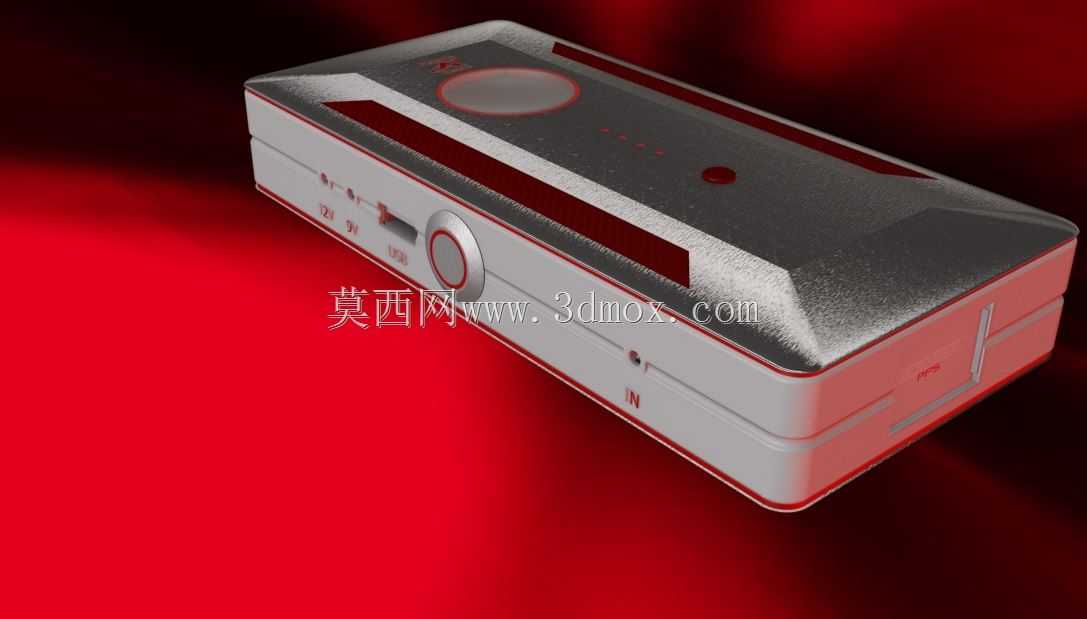

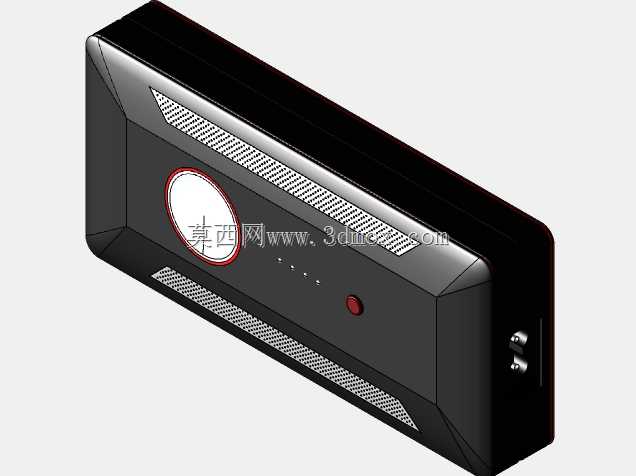

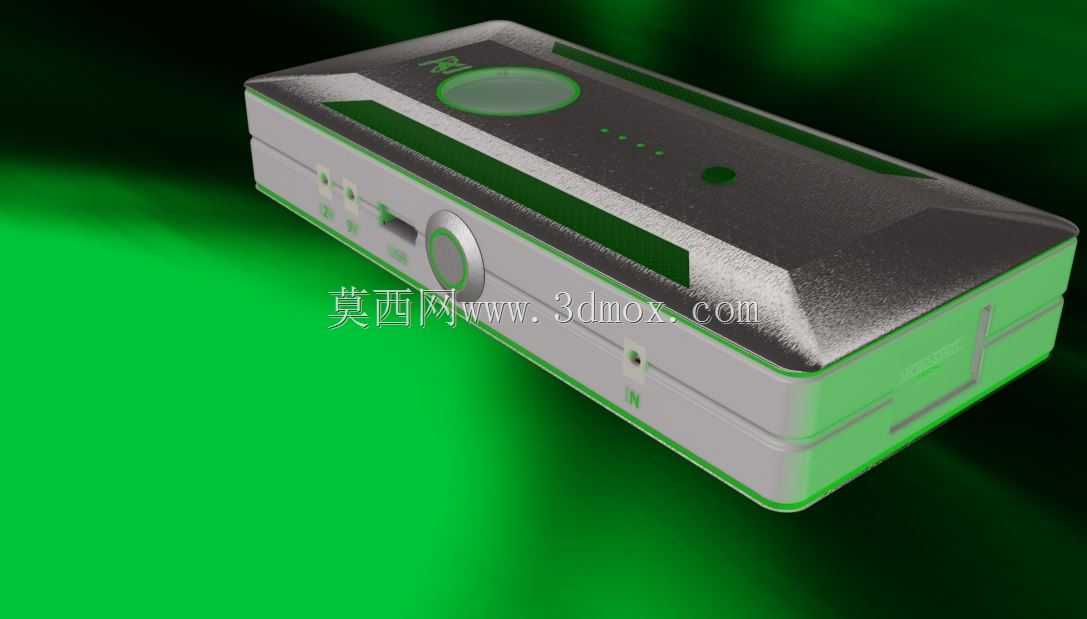

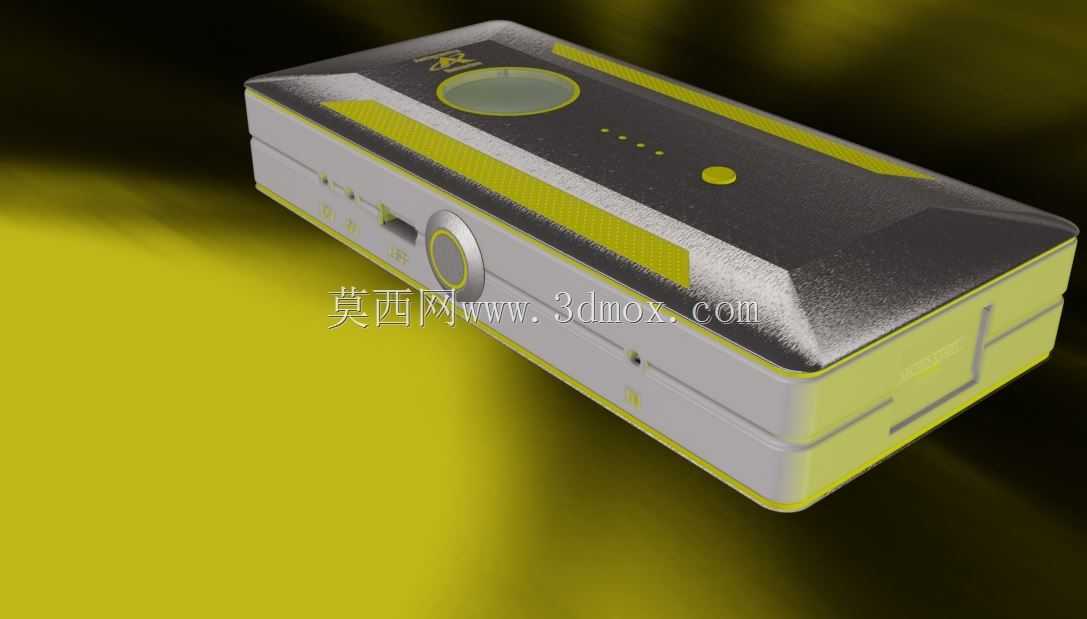

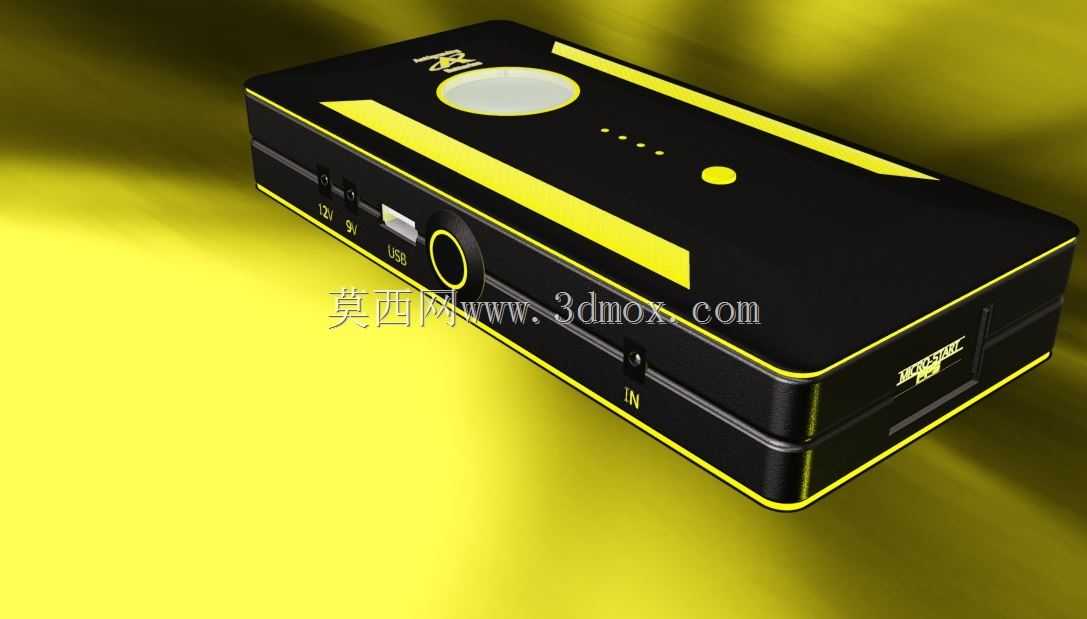

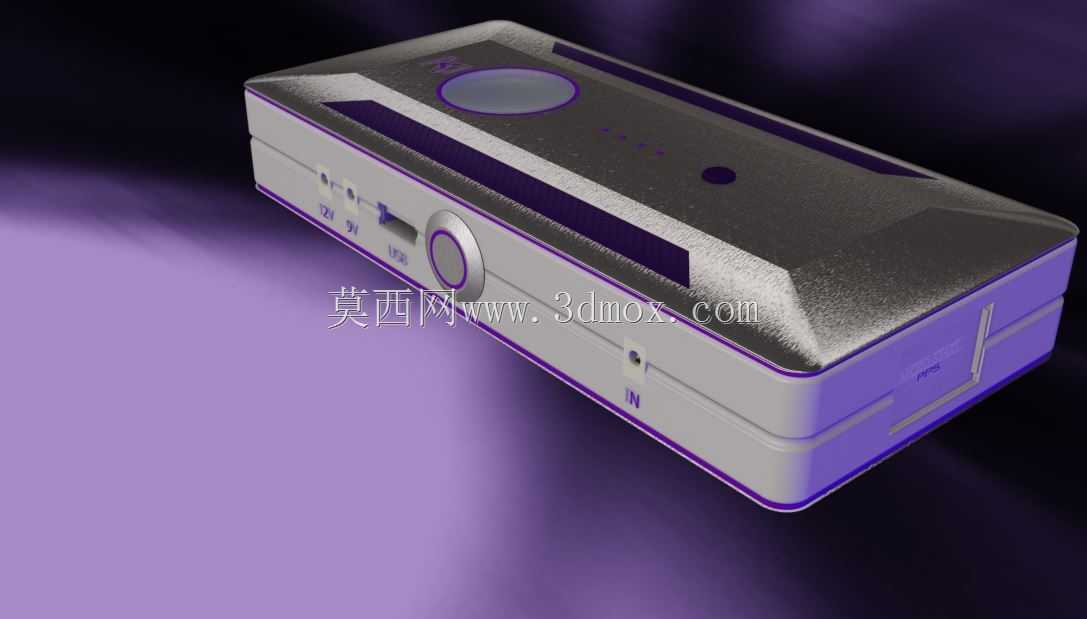

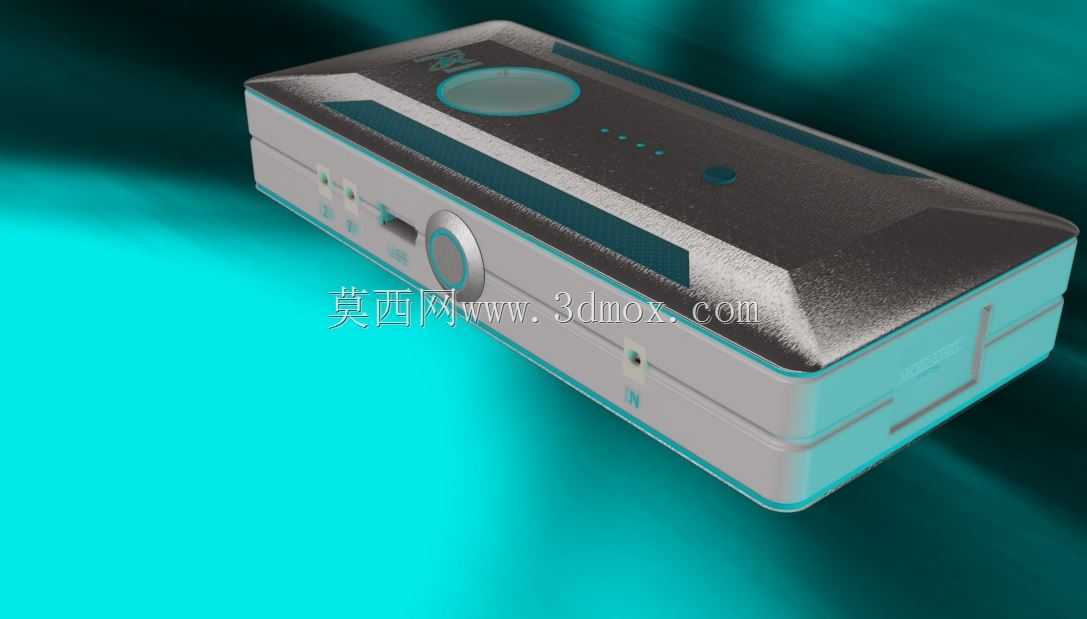

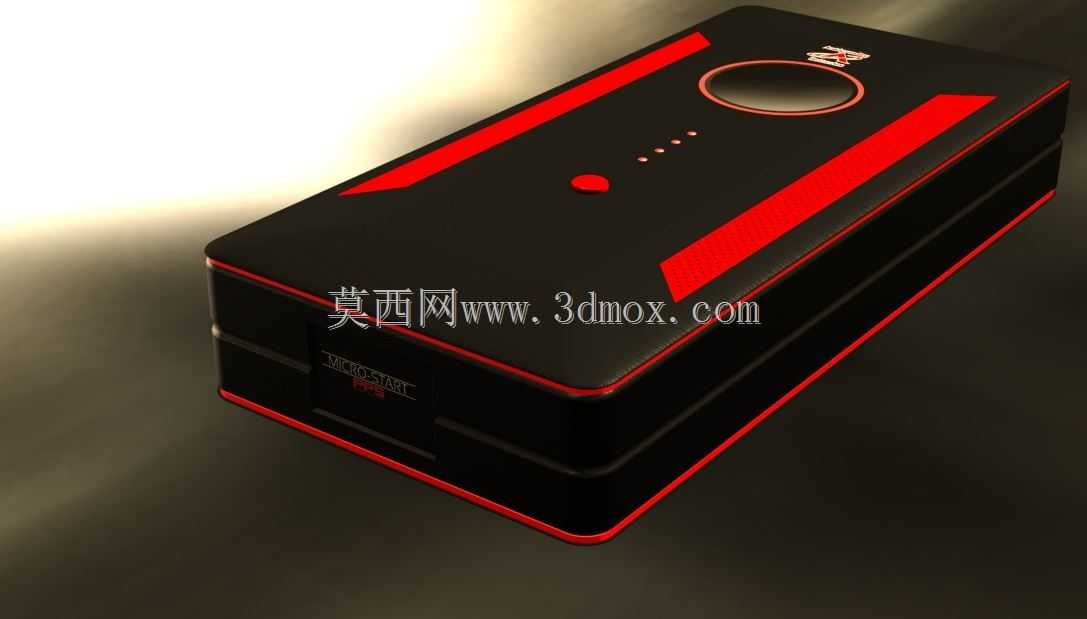

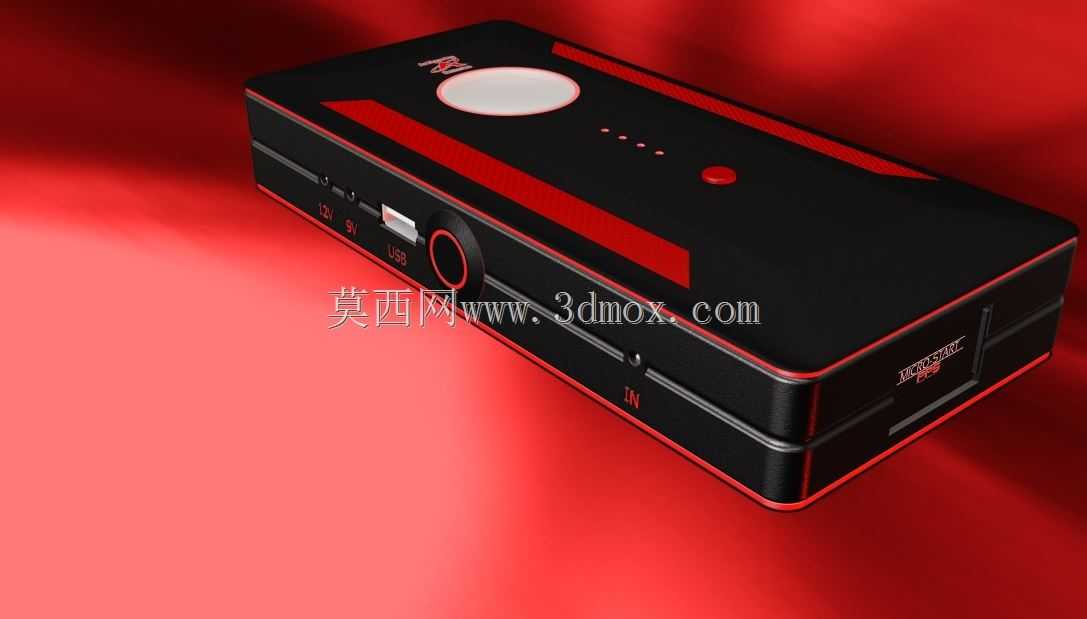

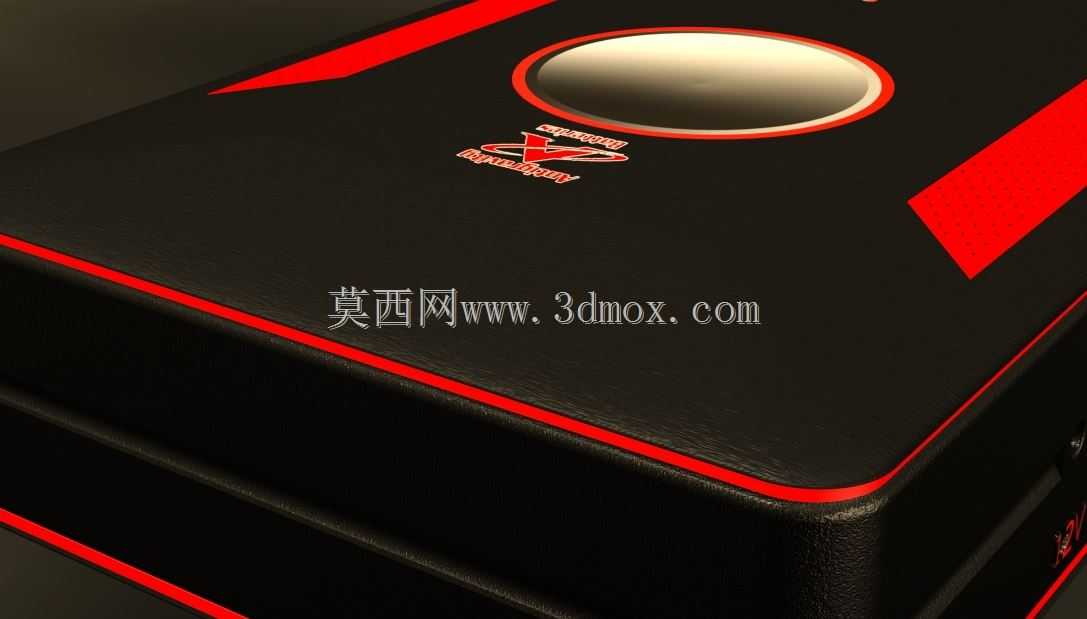

这款便携应急启动电源的壳体结构，主要面向车载应急补电、户外临时供电场景设计，核心用途是在车辆蓄电池亏电无法启动时，提供瞬时大电流输出带动启动机运转，同时兼顾日常数码设备充电的拓展使用需求。设计阶段优先考虑户外使用的抗跌落、耐磨损性能，主体壳体采用PPS工程塑料材质，表面做仿金属质感的喷涂处理，既规避了全金属外壳的绝缘安全隐患，又能提升手持握持的触感与外观辨识度。壳体边角全部做R3-R5的圆弧过渡处理，避免跌落时应力集中导致壳体开裂，侧边预留的防滑纹理区域，能在戴手套操作时提供足够的摩擦阻力，防止湿滑环境下脱手。壳体正面的环形区域为状态显示屏安装位，下方排布的四个点状结构是电量指示灯开孔，侧边单独设置的圆形按键为电源触发开关，按键周边做0.2mm的凸台防护，避免放置时误触启动。上下壳体采用卡扣加超声波焊接的组合装配方式，接缝处预留0.15mm的密封胶条安装槽，可实现IP54级别的防尘防水能力，适配雨天、沙尘等复杂户外使用环境。壳体内部设置有多道纵横交错的加强筋，筋位厚度控制在1.2mm，既可以提升整体壳体的结构强度，又能对内部的锂电池组、控制电路板、接线端子形成独立的限位固定，避免车辆行驶震动或者跌落冲击时内部组件移位。壳体顶部预留的大电流接线柱安装位，做了内凹2mm的沉台设计，配套的绝缘保护盖可以完全覆盖接线端子，防止金属异物搭接造成短路风险。整体外形采用方正切角的造型设计，长宽尺寸控制在160mm*80mm范围内，厚度不超过35mm，可轻松放入车辆扶手箱、背包侧袋等狭小储物空间，安装边界适配市面主流12V车载应急启动电源的电芯排布方案，不需要额外调整内部组件布局即可直接套用壳体结构。壳体表面的红色装饰条采用双色注塑工艺成型，不会因为长期摩擦、紫外线照射出现掉漆褪色问题，装饰条同时兼具视觉定位作用，用户手持时可快速识别按键与接口的所在位置，降低暗光环境下的操作难度。
