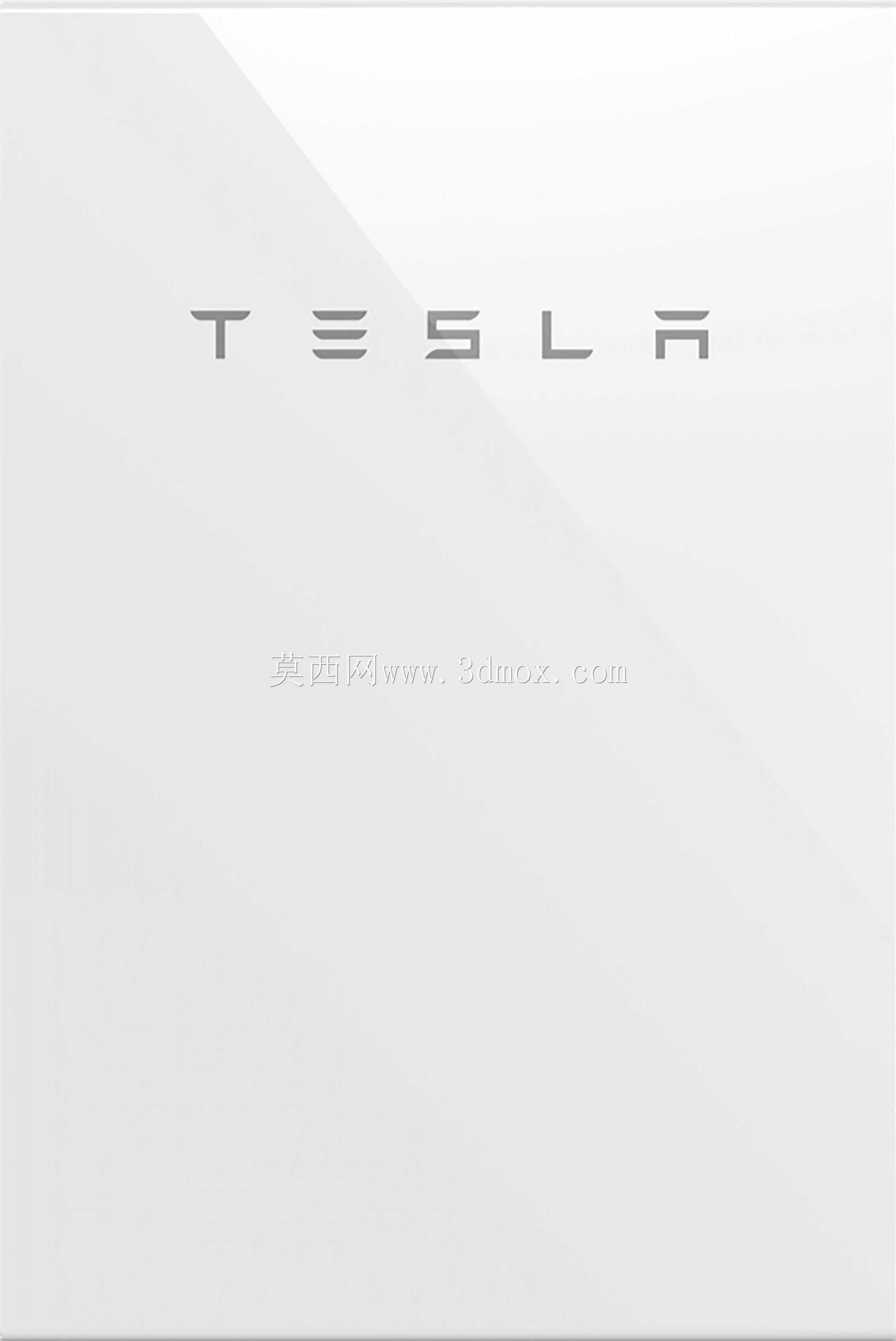

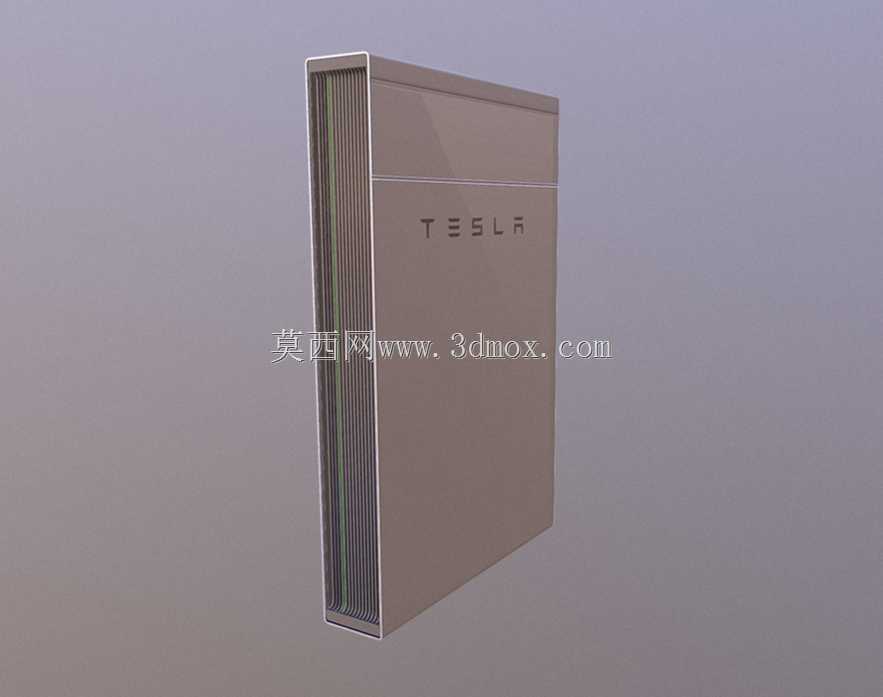

特斯拉Powerwall2家用储能动力墙结构

在分布式户用储能场景中，壁挂式储能单元的结构设计需要同时兼顾安装便利性、散热效率与外观适配性，本次建模的家用储能动力墙，核心定位是家庭光储系统的电能存储与调度单元，可对接户用光伏阵列、市电网络与家庭负载回路，实现光伏自发自用、峰谷电价套利、断电应急备电三类核心功能。从设计思路来看，整体采用薄型长方体壁挂结构，优先压缩墙体占用的纵深尺寸，适配普通住宅墙面的安装承重要求，外壳采用一体化金属包覆设计，正面仅保留品牌标识区域，无外露操作按键与接口，所有电气连接端口全部集中布置在设备底部与侧方的隐藏式接线仓内，既保证外立面的整洁度，也避免日常清洁、磕碰过程中触碰接线部位带来的安全隐患。外形尺寸方面，整体高度适配普通住宅墙面的视觉黄金区间，宽度控制在单人可搬运的操作范围内，纵深尺寸控制在薄型柜体级别，安装时背部预留的通风间隙不超过常规壁挂空调的安装预留量，无需额外搭建独立安装基础，直接通过背部挂点固定在承重墙面即可完成主体挂载。功能结构上，内部集成了磷酸铁锂电池模组、双向逆变模块、电池管理系统与热管理组件，电池模组采用分层堆叠布置，每层模组之间预留导热通道，配合外壳侧边的隐藏式通风槽实现被动散热，无需额外配置散热风扇即可满足日常充放电过程中的温度控制要求；双向逆变模块布置在设备上部靠近接线仓的位置，缩短交直流接线的走线长度，减少线路损耗的同时也方便后期运维时的线路检修。安装边界上，设备背部的挂点采用通用壁挂支架孔位设计，适配常规家用重型壁挂件的安装间距，墙面承重要求不低于普通家用储水式电热水器的承重标准，接线仓预留的线缆弯曲半径满足户用10平方以下电力线缆的布线要求，设备底部距离地面的安装高度建议预留出接线操作空间，避免地面潮气侵入接线端口，同时正面预留的操作空间无需过大，日常仅需通过外部通讯模块即可完成参数查看与运行状态监控，无需近距离接触设备本体。这类储能设备的结构建模，重点需要还原外壳的装配关系、内部组件的排布逻辑与安装接口的位置精度，为后续户用储能系统的布局设计、安装模拟提供准确的三维参考，避免现场安装时出现尺寸干涉、接线空间不足等实际工程问题。
