汽轮机叶轮叶片剖面结构设计

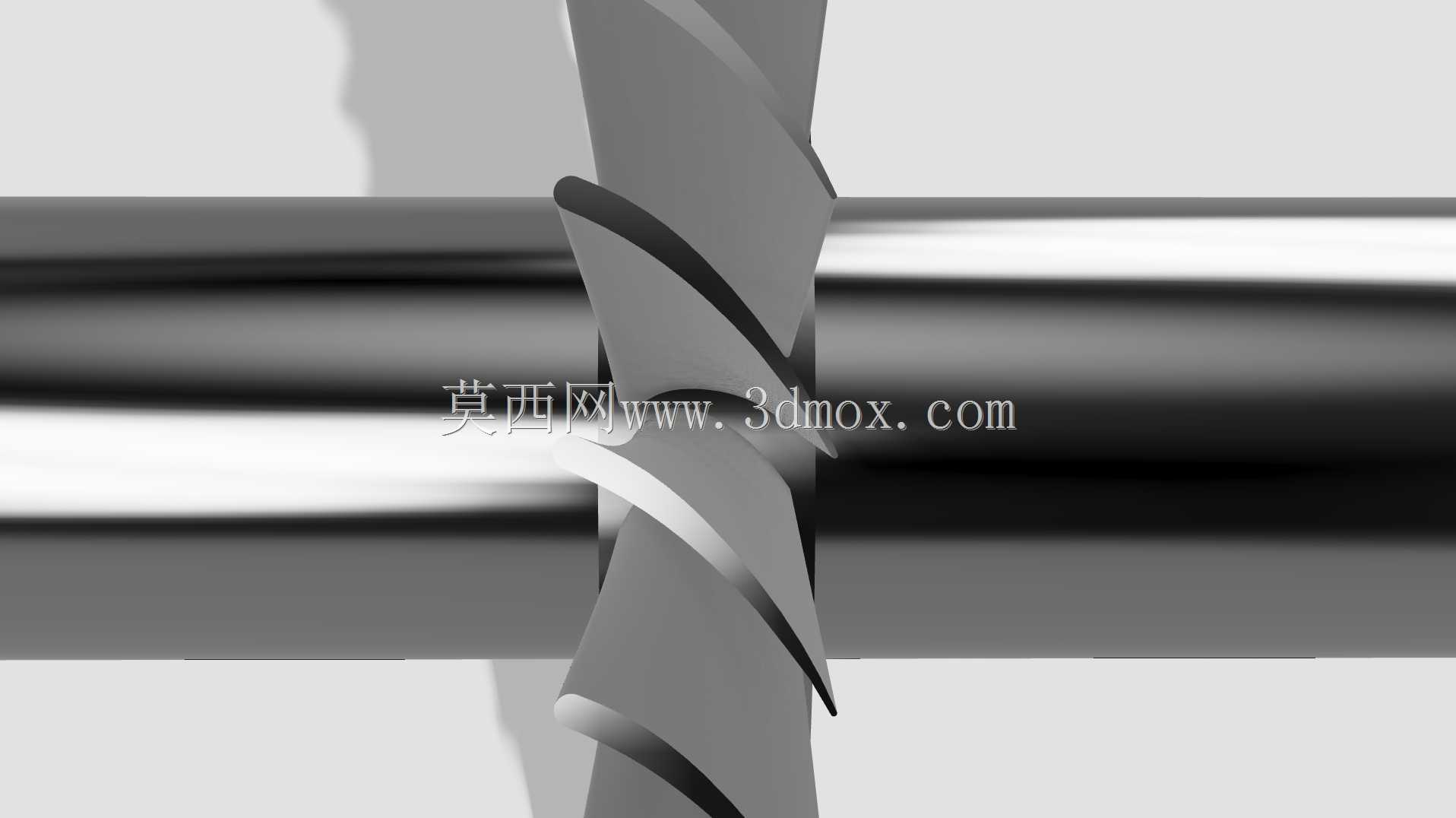

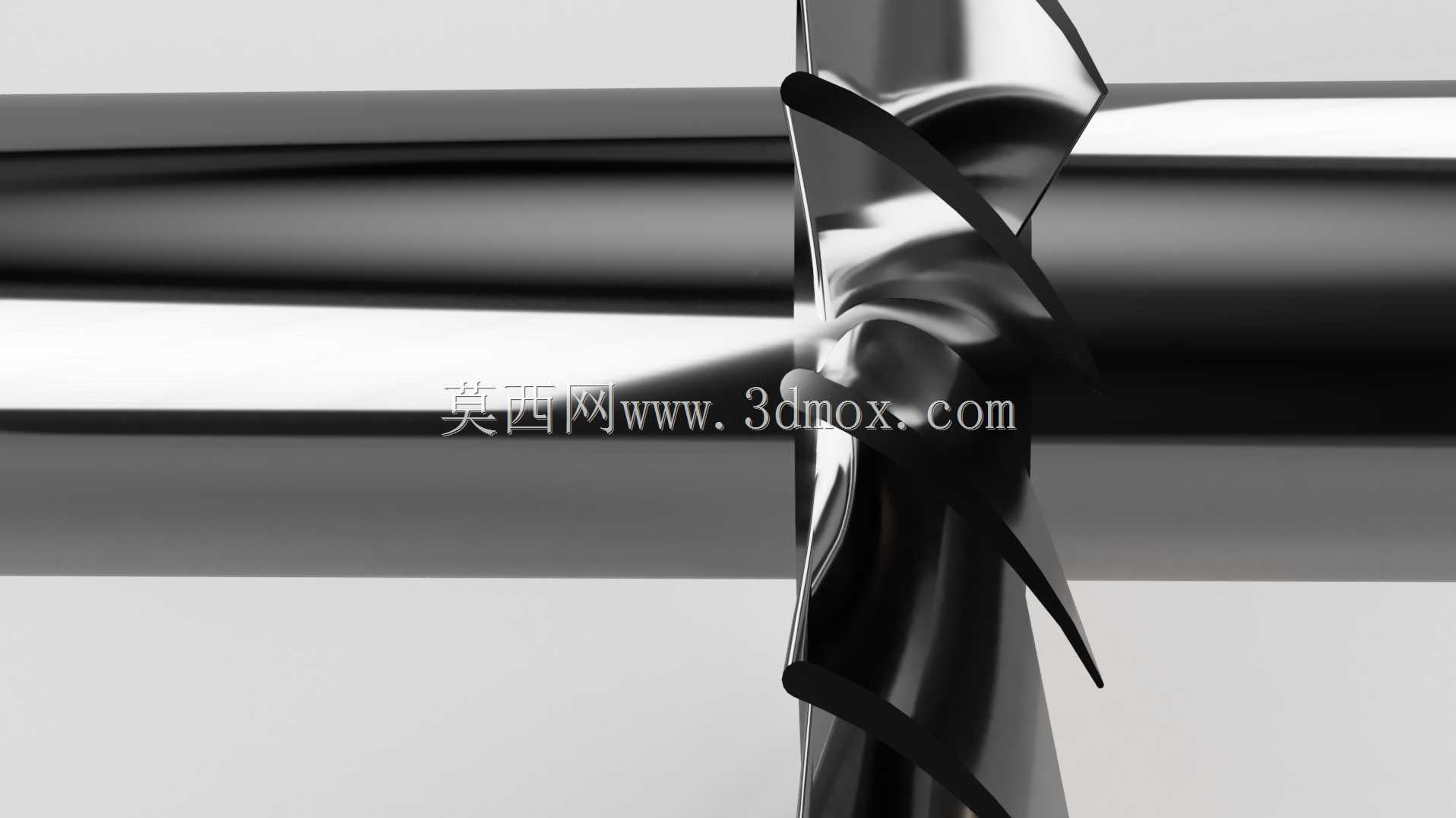

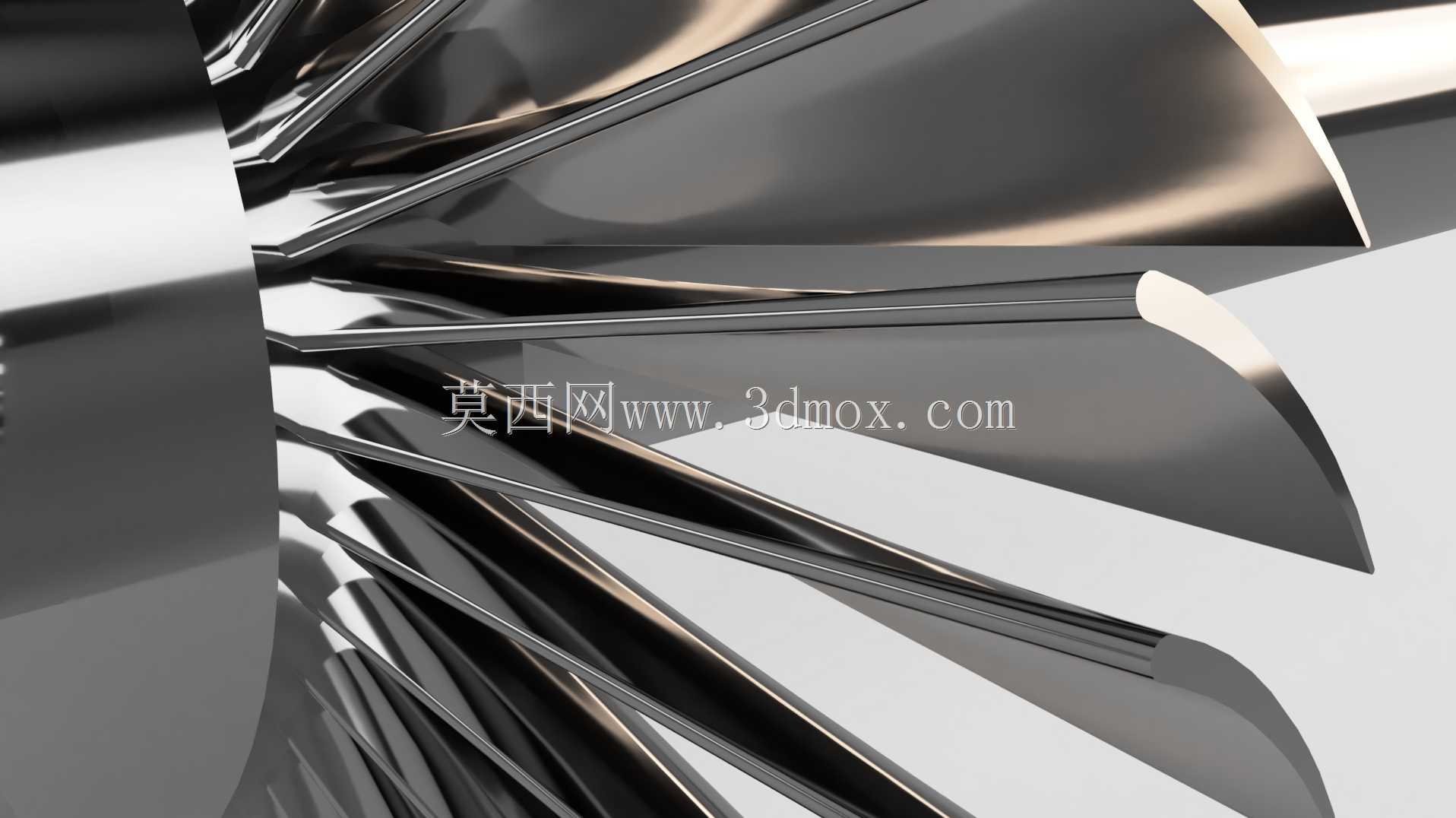

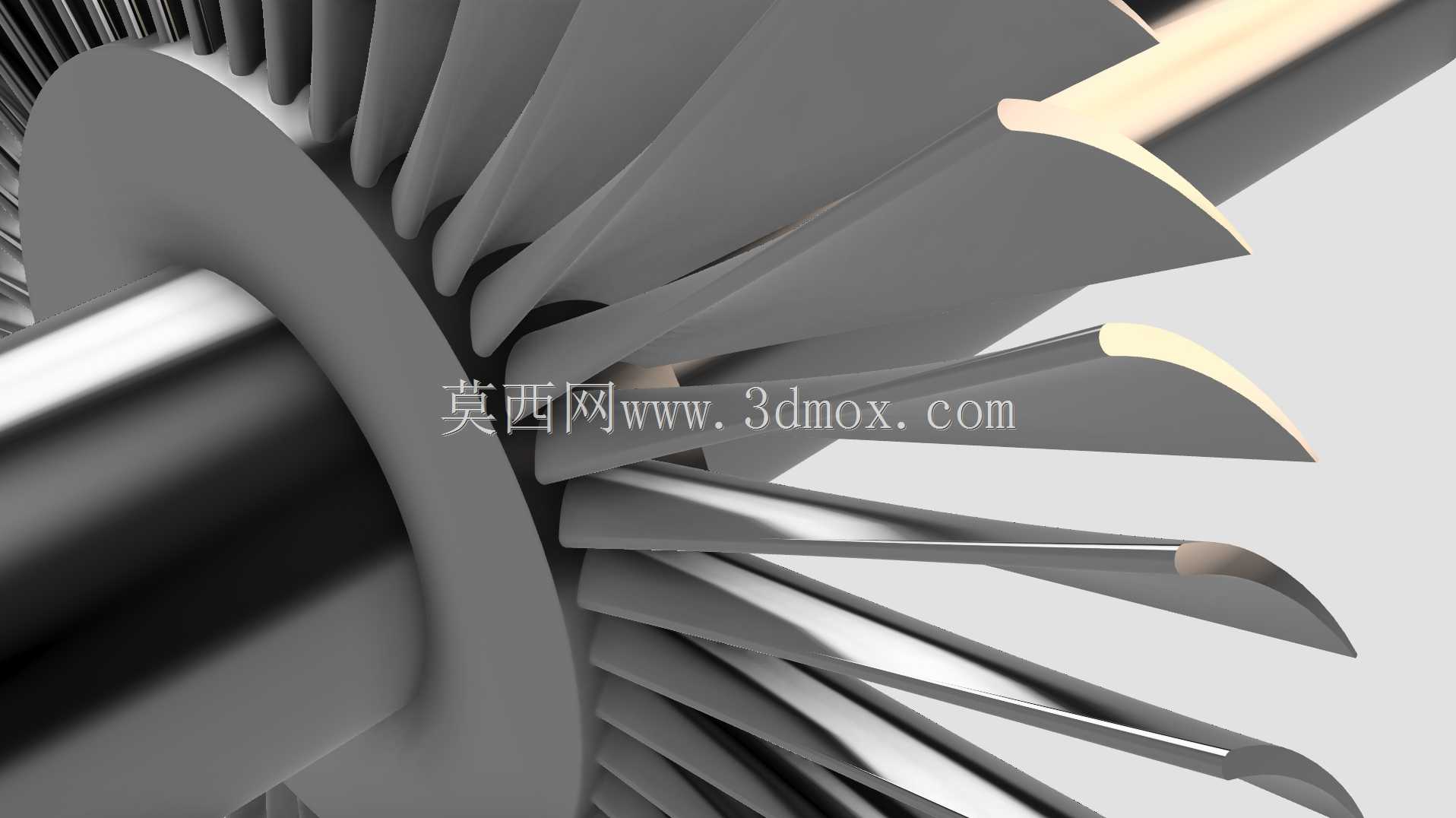

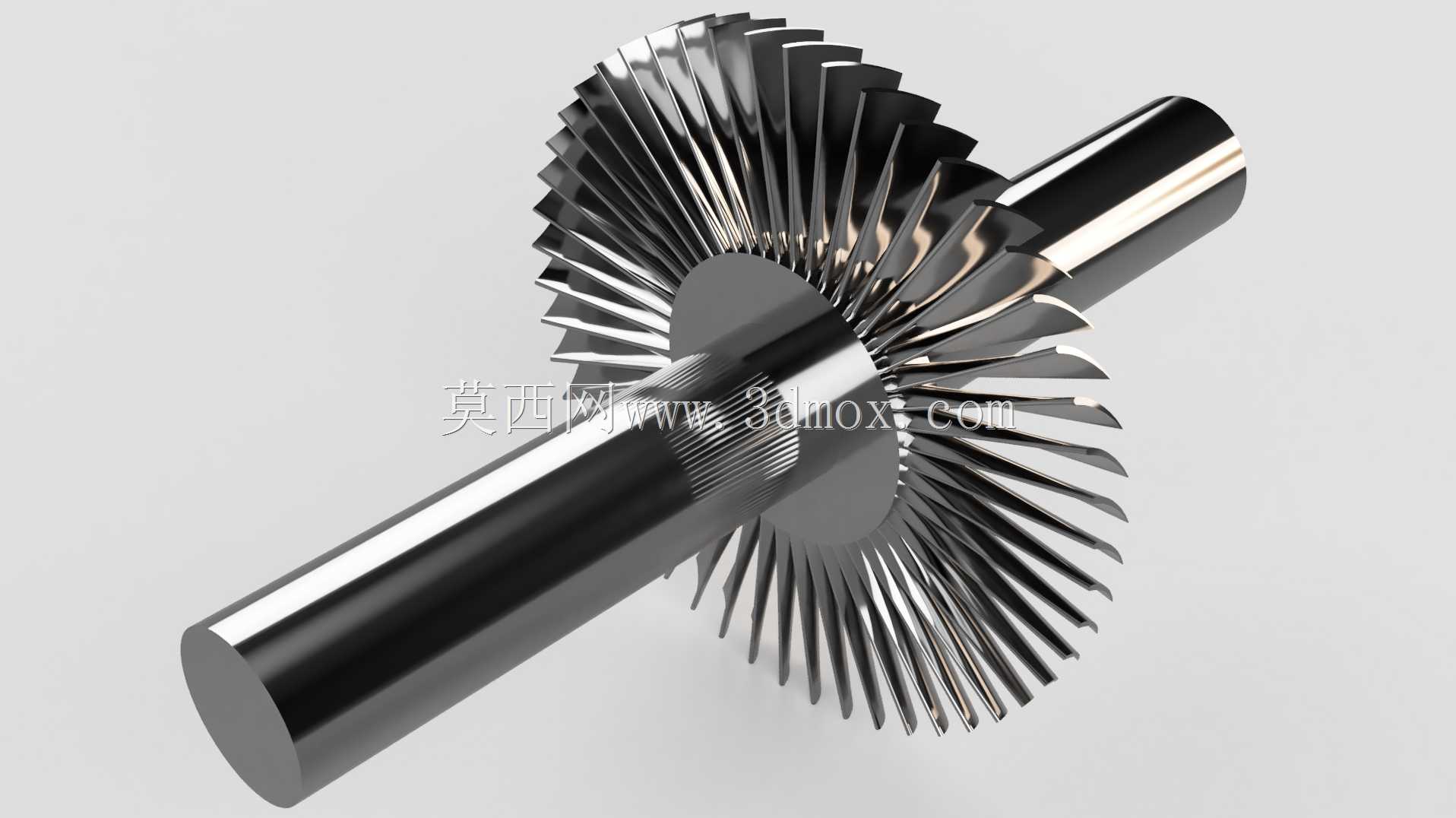

在火力发电、核电及工业驱动用汽轮机组中，叶片是直接将蒸汽热能转换为转子旋转机械能的核心做功部件，其结构设计合理性直接决定机组的通流效率、运行稳定性与服役寿命。本次设计聚焦汽轮机转子级的叶片剖面构型，配套整体式轮盘与贯通式主轴结构，可直接适配单级冲动式或小功率反动式汽轮机的转子装配需求。从实际应用场景来看，这类带剖面展示的叶片结构，多用于中小型工业拖动机组、余热回收汽轮发电机组，也可作为汽轮机原理教学、通流部分结构演示的具象化参考，帮助设计人员直观理解叶型沿叶高的型线变化规律，以及叶片与轮盘、主轴的装配定位关系。设计过程中优先考虑了蒸汽流道的顺滑过渡，叶型截面从叶根到叶顶采用渐变扭转型线，匹配蒸汽在级内的流动角变化，减少气流冲击损失与叶顶漏流损失；叶根部分采用与轮盘轮槽适配的嵌入式结构，保证高速旋转下的连接强度，避免离心力导致的叶片飞脱风险。配套的主轴采用等直径光轴设计，轮盘与轴的配合面预留过盈装配余量，同时在轮盘两侧设置轴肩定位结构，明确轴向安装边界，装配时无需额外调整轴向位置即可保证通流部分的轴向间隙符合设计要求。从安装边界来看，轮盘的径向尺寸需匹配汽缸内部的通流腔室直径，叶片顶部与汽缸内壁的径向间隙控制在合理范围，既避免运行中热膨胀导致的碰磨，又尽可能减小漏流损失；主轴两端的轴伸长度与直径可根据联轴器、轴承的选型进行适配调整，模型中保留了轴端的装配基准面，方便后续对接轴承座、联轴器等配套部件的结构设计。剖面展示部分清晰呈现了叶片从进气边到排气边的厚度变化规律，叶型进气边做了小圆角钝化处理，降低固体颗粒冲蚀风险，排气边则在保证强度的前提下尽可能减薄，减少尾迹损失；轮盘内部的应力分布通过剖面构型做了针对性优化，轮心部分厚度大于轮缘部分，匹配离心力作用下的应力传递路径，降低应力集中系数。这类结构设计在建模时需要重点保证叶型的型线精度，每个截面的坐标点需严格符合气动计算给出的型线参数，同时要校验叶片的固有频率，避开机组运行时的激振频率区间，防止发生共振断叶事故。对于从事汽轮机通流设计、转子结构设计的工程人员来说，这类剖面结构模型可以快速梳理叶根连接、轮盘强度、轴系定位的设计逻辑，也可作为同类型小功率汽轮机转子设计的参考基底，缩短前期方案论证阶段的建模周期。
