斯特林发动机比例工作模型结构设计

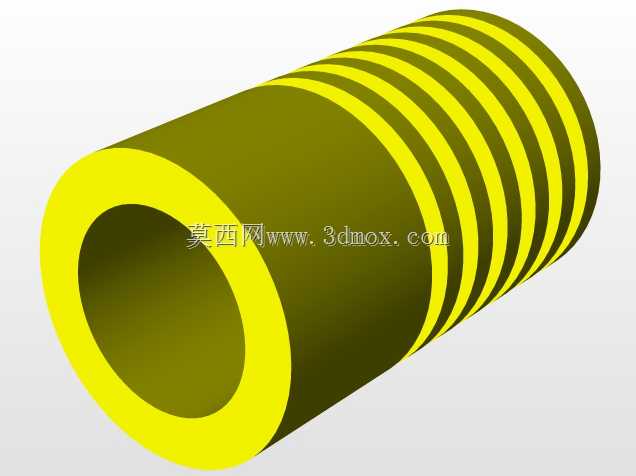

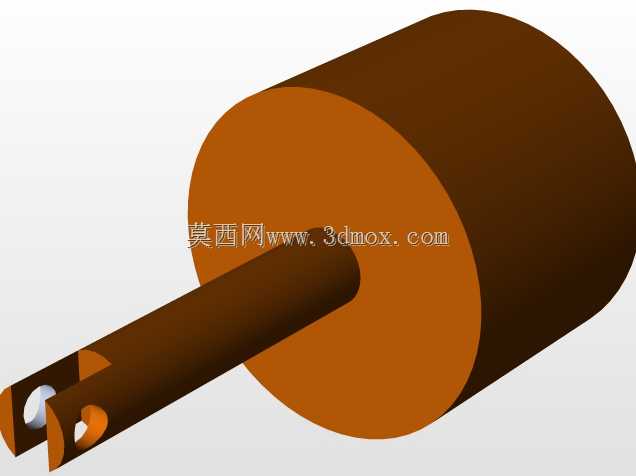

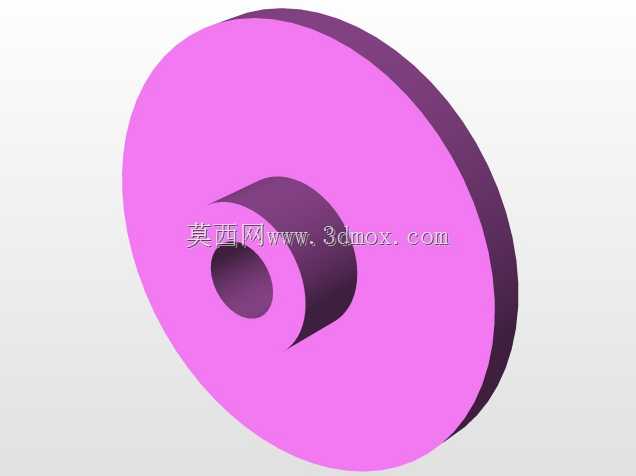

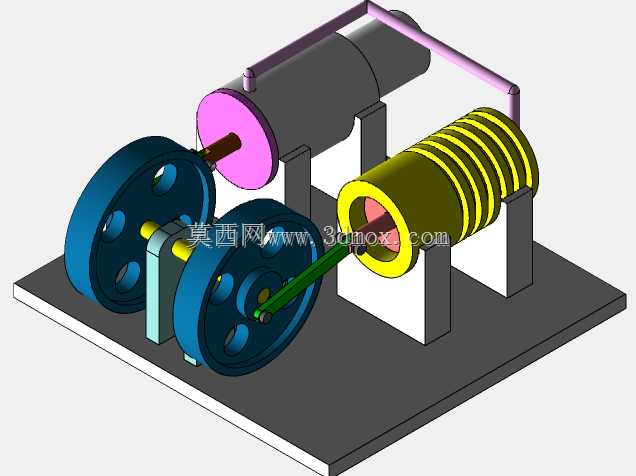

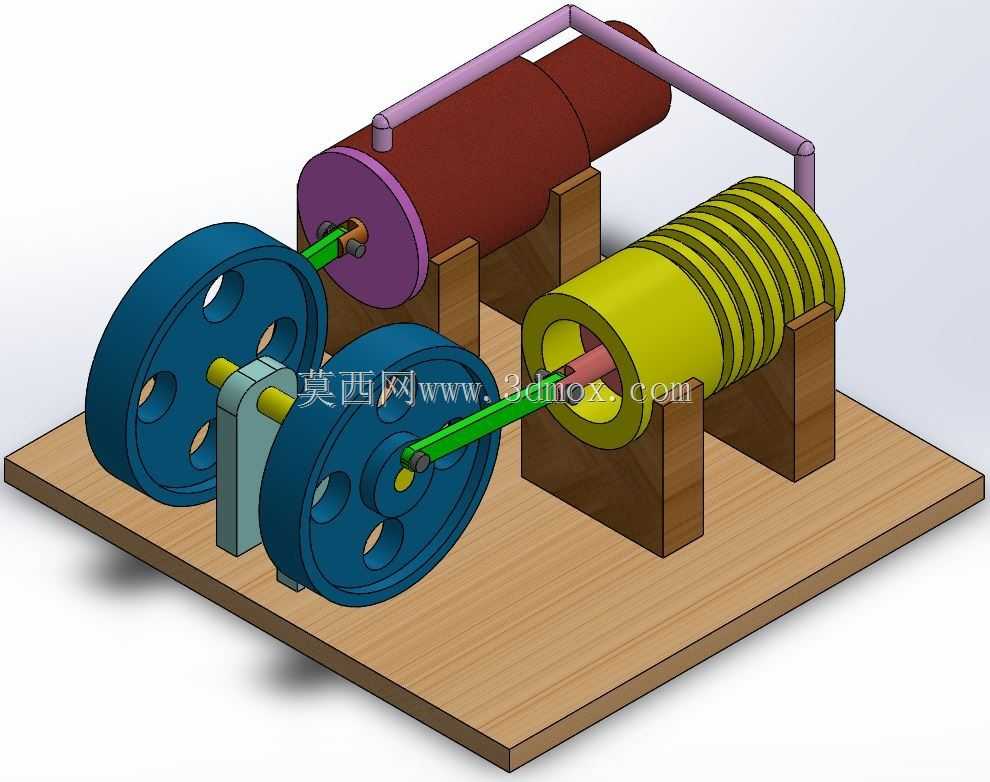

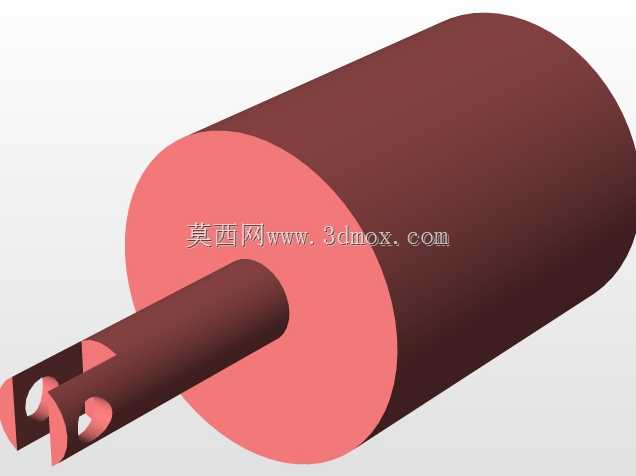

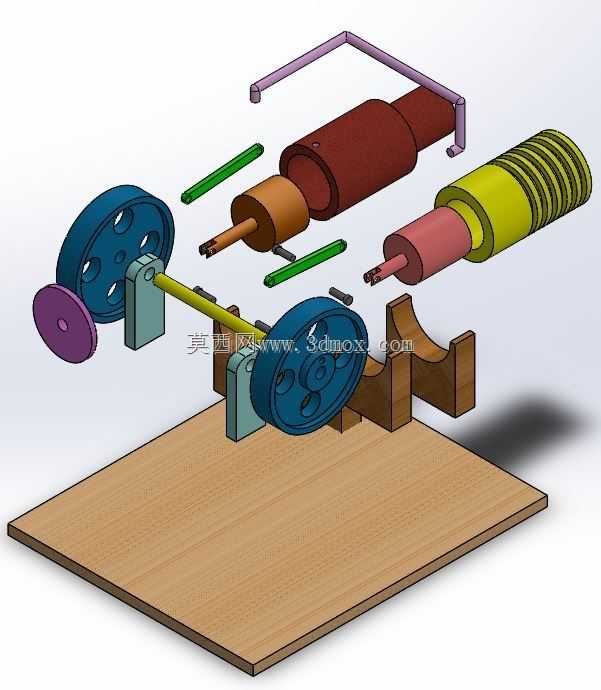

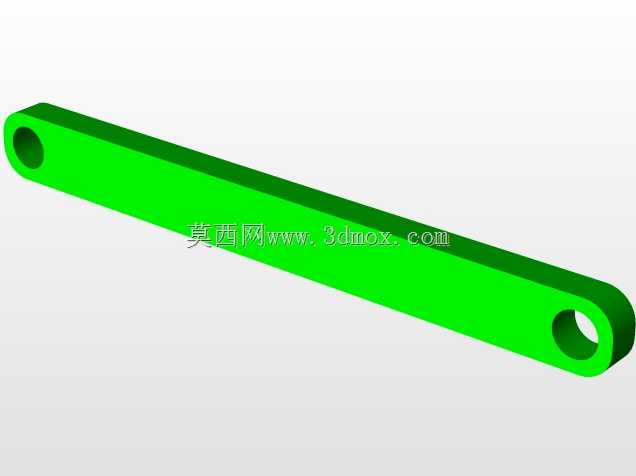

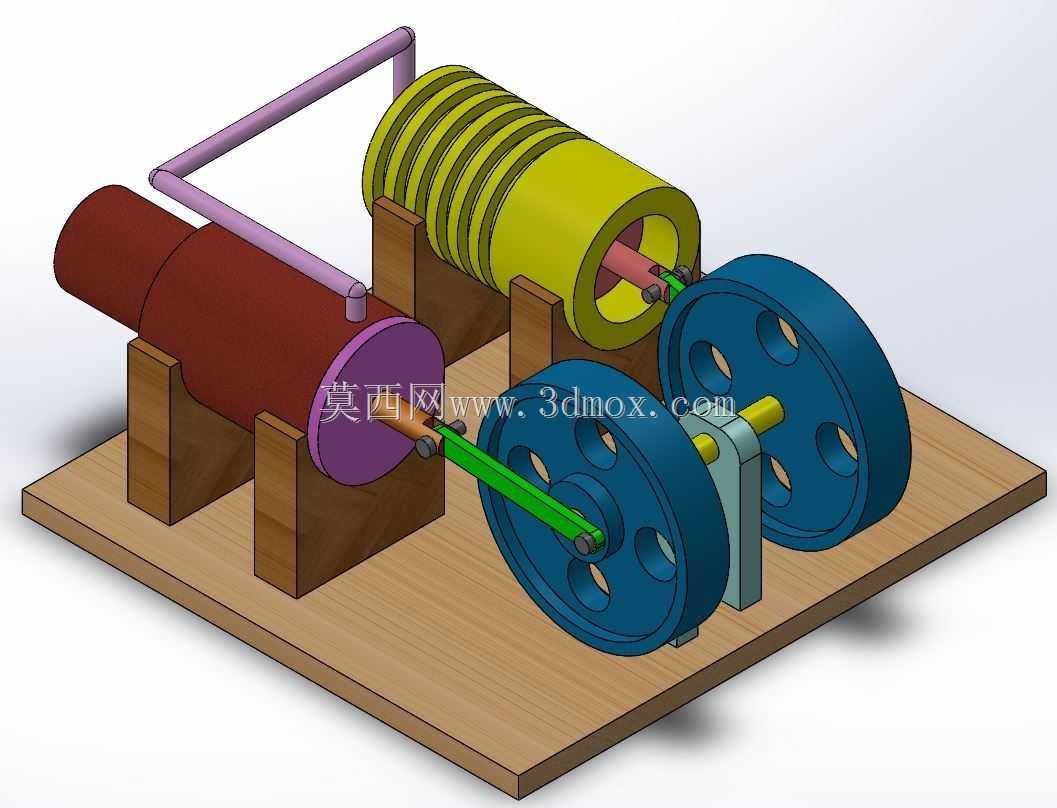

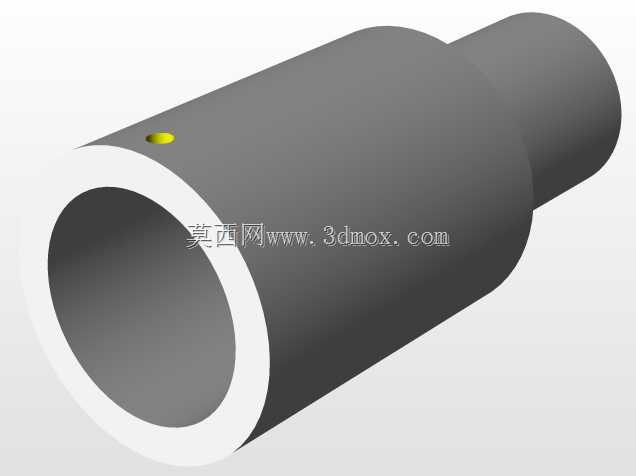

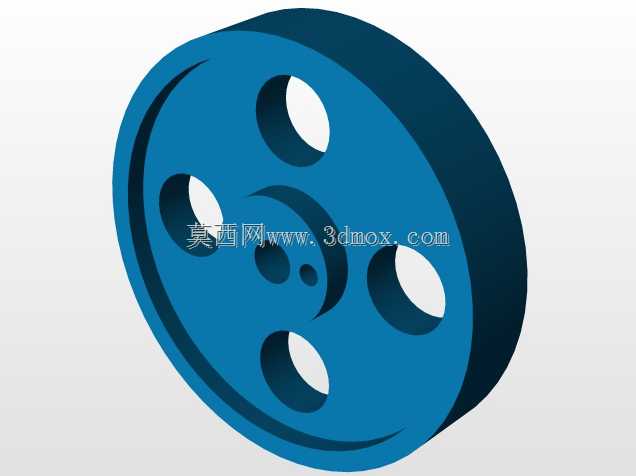

在小型外燃动力装置的教学演示、原理验证场景中，这类按比例还原的斯特林发动机工作模型，能够直观展示闭式循环外燃机的能量转换逻辑，区别于内燃机的爆燃做功模式，斯特林循环通过工质在冷热腔间的往复流动实现热能到机械能的输出，模型的所有结构部件均采用机加工工艺成型，可直接用于高校热工原理课程的演示教具、科创赛事的原理验证载体，也可作为小型低温差动力输出的试验载体。从结构设计逻辑来看，整套模型采用木质底板作为安装基准，所有功能部件均通过立式木质支架固定在底板上，安装时需保证动力气缸与置换气缸的轴线平行度控制在0.1mm以内，避免连杆传动过程中出现卡滞。动力输出端采用双飞轮结构，两个带减重孔的蓝色飞轮通过曲轴连接，飞轮自身的转动惯量可以抵消曲轴转动过程中的死点阻力，保证动力输出的连续性，曲轴与连杆的连接位置采用铜套作为滑动摩擦副，降低往复运动过程中的磨损量。热端置换气缸采用带环形散热鳍片的黄色筒体结构，鳍片的间距、高度经过匹配设计，能够保证冷端工质的散热效率，维持冷热腔之间足够的温度差，为循环提供持续的动力源；冷端气缸采用棕红色封闭筒体，通过紫色管路与热端气缸连通，形成封闭的工质循环通道，管路的弯折半径、通径经过计算，可降低工质流动过程中的阻力损失。传动连杆采用绿色杆件结构，两端分别与曲轴、置换活塞、动力活塞铰接，铰接点的间隙控制在合理范围，既保证运动灵活性，又避免工质泄漏。整套模型的安装边界以木质底板为基准，所有部件的突出高度均不超过飞轮顶部的垂直高度，横向尺寸以两个飞轮的外侧端面为边界，纵向尺寸以冷热气缸的端部为边界，放置时无需额外的固定结构，依靠底板自身重量即可保证运行过程中的稳定性。设计过程中优先保证运动部件的同轴度、平行度公差，所有配合面均采用机加工达到对应的粗糙度要求，避免运行过程中出现漏气、卡滞问题，同时兼顾结构的直观展示性，所有功能部件均外露无遮挡，便于观察整个循环过程中各部件的运动状态，理解斯特林循环的做功原理。
