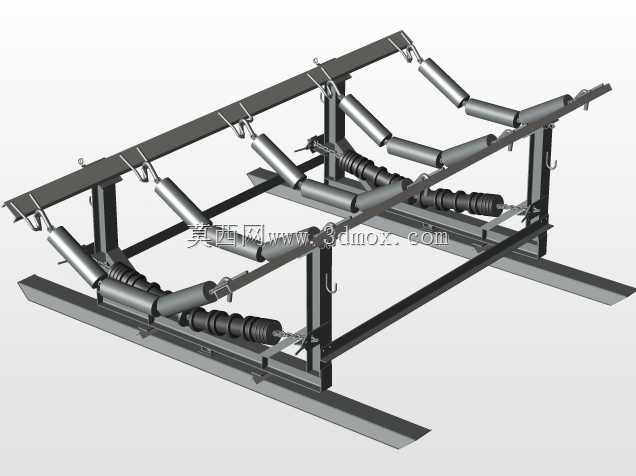

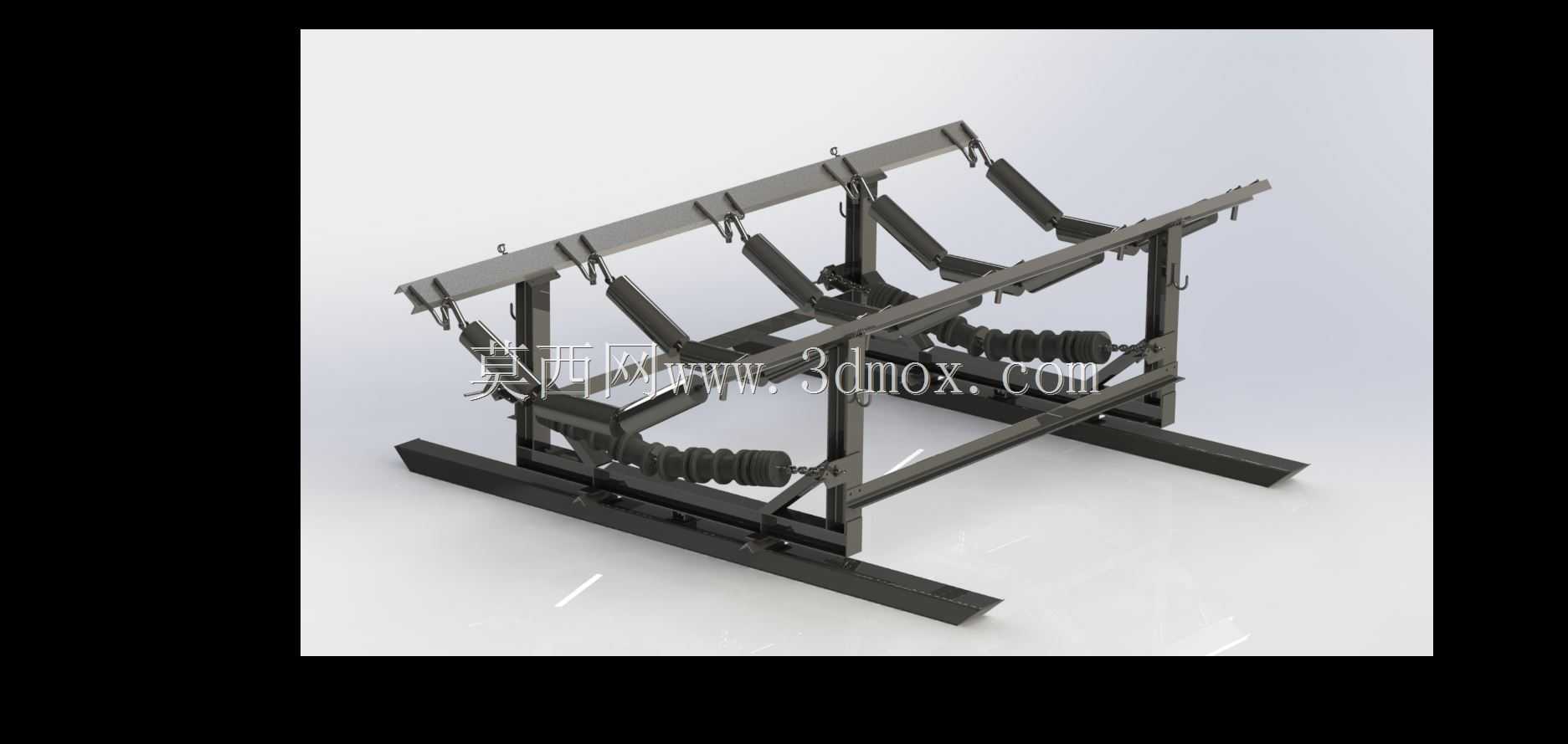

槽型缓冲托辊组皮带机支撑装置

该装置主要应用于带式输送机受料点位置，是散料输送系统中承接物料下落冲击、保护输送带的核心承载部件，常见于矿山、港口、电厂、建材厂等散料转运场景，在物料从料斗、溜槽下落至皮带的转接点位，能够有效吸收物料下落的冲击力，避免硬质物料直接砸损输送带表层，同时维持输送带的槽型截面形态，保障散料输送过程中皮带不跑偏、不撒料。从结构设计来看，整体采用落地式安装框架，主体支架采用型钢焊接成型，底部设置横向安装底梁，预留标准安装孔位，可直接与输送机中间架的纵梁通过螺栓紧固连接，安装时需保证各组托辊的安装轴线与皮带运行方向垂直，同一截面的托辊组高度差控制在允许公差范围内，避免皮带运行时出现偏磨。托辊排布采用标准30度槽型结构，两侧侧托辊倾斜布置，中间水平托辊承接主要载荷，每组托辊的辊体下方配套设置缓冲弹簧组件，弹簧刚度根据输送物料的粒度、下落高度、物料密度匹配选型，当大块物料冲击皮带时，弹簧可通过压缩变形吸收竖向冲击动能，相比普通刚性托辊组，能将输送带受到的瞬时冲击载荷降低60%以上，延长输送带的使用寿命。设计过程中充分考虑了现场维护的便捷性，托辊与支架之间采用卡槽式连接结构，更换托辊时无需拆卸整体支架，仅需撬开卡扣即可抽出辊体，大幅缩短停机维护时间。支架的所有焊接部位均做去应力处理，避免长期受交变载荷作用出现焊缝开裂，表面做除锈喷塑处理，可适应井下、露天堆场等潮湿、多粉尘的恶劣作业环境。安装边界方面，该托辊组适配带宽范围覆盖常用工业输送带宽，整体安装高度与同规格普通槽型托辊组保持一致，可直接替换原有普通托辊组用于受料点改造，无需调整输送机中间架的原有结构，横向安装尺寸与输送机纵梁的安装孔位完全匹配，改造施工无需额外打孔，降低现场改造成本。在实际运行过程中，缓冲弹簧的预压缩量在出厂前已根据常规工况调整到位，现场安装时可根据实际物料冲击情况微调弹簧预紧力，保证缓冲行程处于合理区间，既要避免刚度过大起不到缓冲效果，也要防止刚度过小导致托辊组下沉量过大，造成皮带运行阻力增加、撒料等问题。托辊辊体采用无缝钢管加工，两端配置密封轴承，可有效阻挡粉尘、水汽进入轴承内部，保证辊体转动灵活，运行阻力系数控制在标准范围内，不会额外增加输送机的驱动功率损耗。
