工业重载皮带式辊道输送设备结构设计

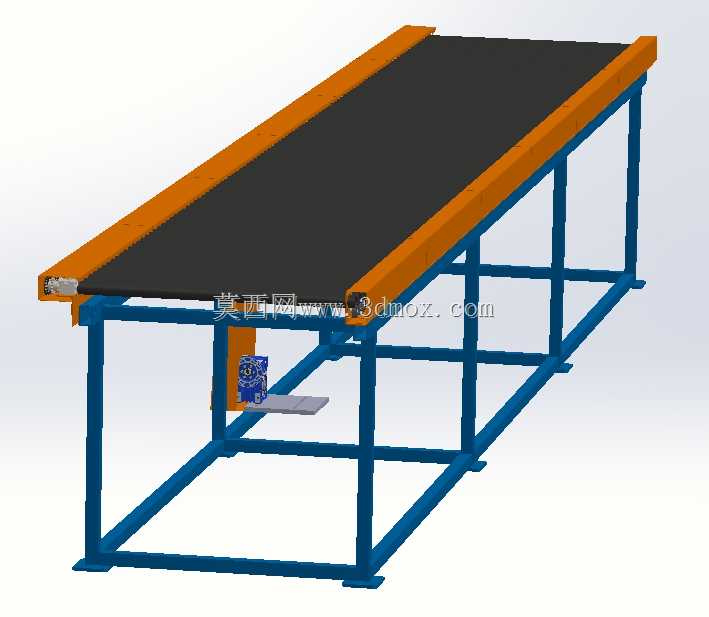

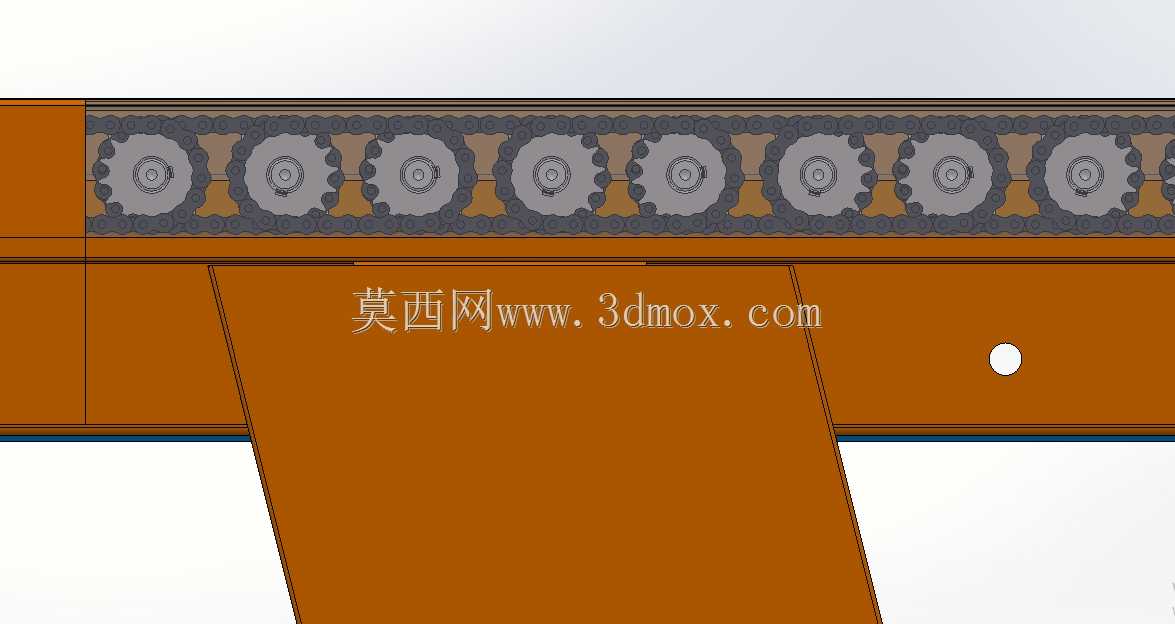

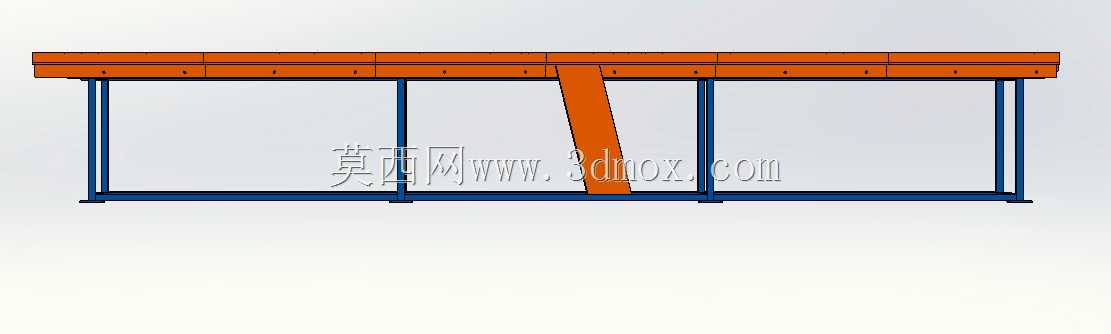

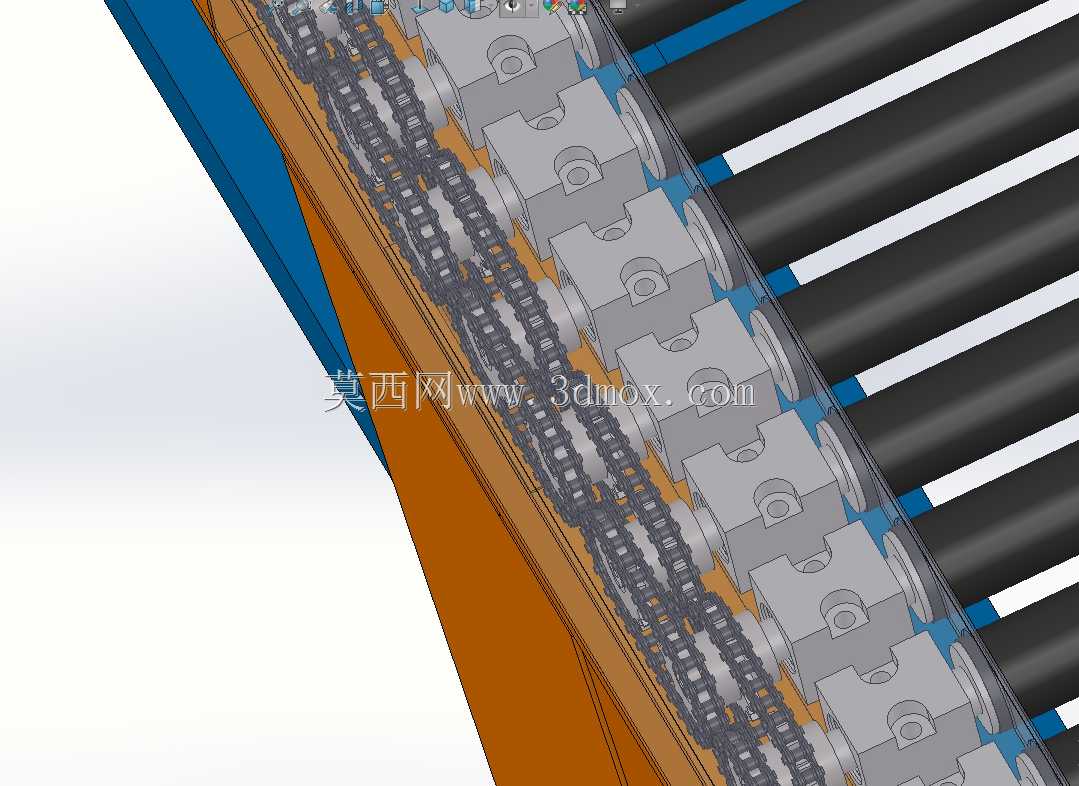

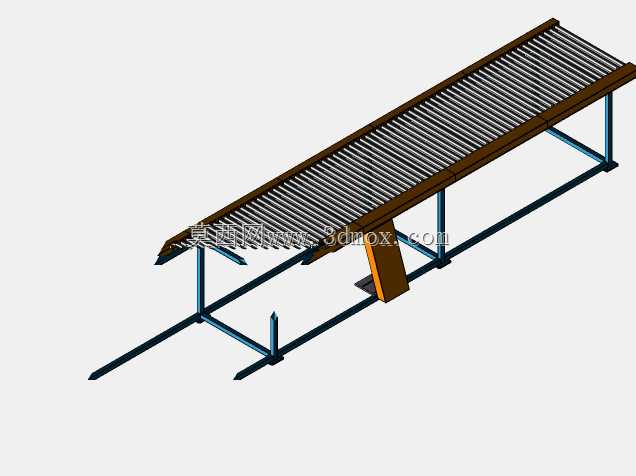

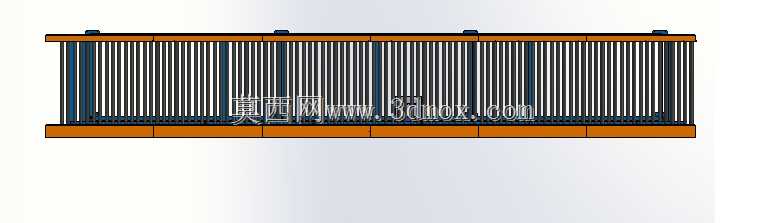

在离散制造车间的物料转运环节，这类带式辊道输送设备常布置在机加工工位衔接段、装配线旁侧缓存区以及成品仓储的出入库接驳位置，替代传统人工推车转运的低效模式，适配箱装零部件、托盘载具承载的规整工件的水平长距离输送需求，可根据车间产线布局调整架设走向，无需额外开挖地面沟槽做预埋固定，适配多数老旧车间的设备升级改造场景。从结构设计逻辑来看，该设备采用型钢焊接一体式机架作为承载基体，底部支腿设置方形安装脚板，可通过膨胀螺栓与硬化地面完成固定，支腿间加设横向斜撑形成桁架式受力结构，抵消满载运行时的纵向震颤与侧向偏移，机架两侧设置通长的橙色防护边梁，既可以对输送带上的物料形成侧向限位，避免物料偏移掉落，也能作为人员巡检时的安全警示边界，防止作业人员衣物卷入传动部位。输送面采用黑色防滑耐磨输送带，下方依托等距排布的钢制辊筒提供连续支撑，避免长距离输送时输送带因物料重力出现下凹塌腰，辊筒两端采用带座轴承固定在机架侧梁上，转动阻力小，后期维护时仅需拆卸单侧轴承端盖即可完成辊筒更换，无需整体拆解机架结构。驱动单元布置在设备下部的机架横梁位置，采用减速电机直连驱动辊的传动方案，省去复杂的链传动张紧结构，减少传动环节的功率损耗，驱动部位外侧设置可拆卸的防护盖板，避免车间内的切削碎屑、粉尘落入传动啮合部位，降低日常清洁维护的工作量。设计过程中充分考虑现场安装的边界条件，设备整体宽度控制在常规车间人行通道预留尺寸范围内，支腿高度可根据对接设备的输送面高度做适配调整，输送带运行速度可匹配上下游设备的生产节拍调整，无需额外增设变频调速柜即可满足多数常规输送场景的使用需求，机架表面采用喷塑处理，适配机加工车间存在切削液、润滑油飞溅的使用环境，避免长期使用后出现锈蚀掉漆的问题。设备两端的进料、出料位置设置过渡导板，可与工作台、提升机等上下游设备平顺衔接，避免物料在转接位置出现卡滞、掉落，输送面下方预留有传感器安装位，后期可根据产线自动化升级需求，加装光电检测、计数装置，实现物料输送的自动启停控制，无需对主体结构做大规模改动。
