ABB OS400J03三极熔断器式隔离开关结构

在低压配电系统的进线、母联以及大容量馈线回路中，熔断器式隔离开关是兼顾电路隔离与短路保护的核心器件，这款三极结构的熔断式断开装置，主要应用于交流400V等级的工业配电场景，适配额定电流400A及以下的三相负载回路，常见于车间动力配电柜、生产线主进线柜、大容量电机配电分支回路等场景，承担线路检修时的明显断开点隔离、负载侧短路故障时的快速分断保护功能，相比普通塑壳断路器，其熔断器分断能力更高，在大短路电流工况下的限流特性更优，能有效降低短路电流对后端负载设备的电动力冲击。

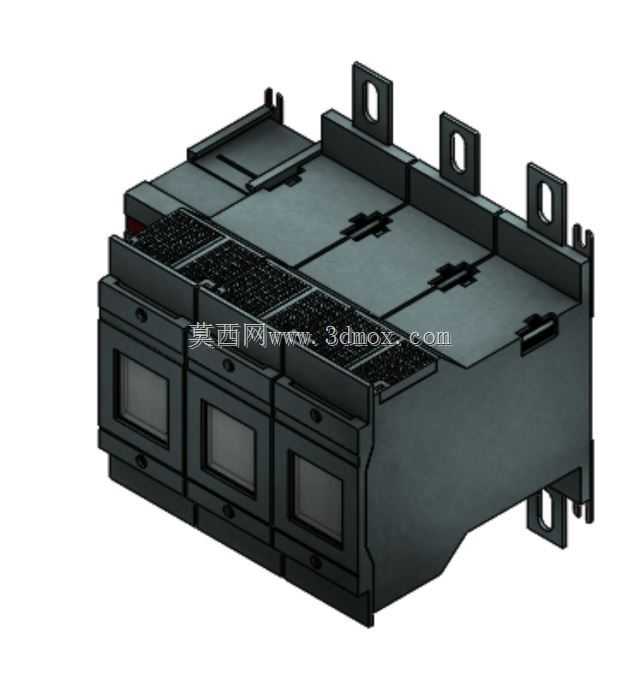

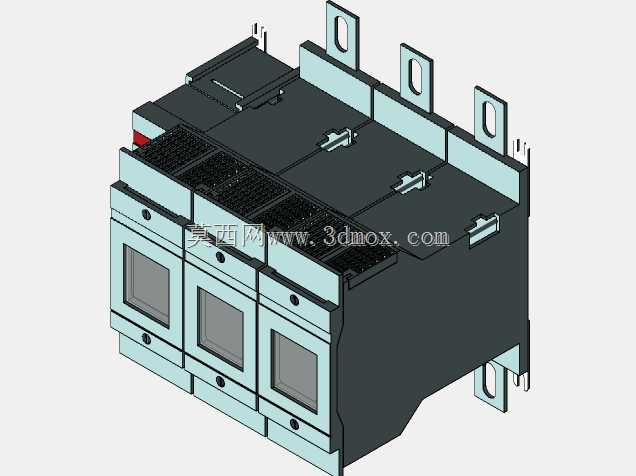

从结构设计来看，这款产品采用三极并排一体式基座设计，每极对应一相电路，独立的熔断腔室可避免分断时的电弧跨极短路，基座采用高强度耐弧热固性材料压制而成，可承受分断短路电流时产生的高温与气压冲击，顶部的三个挂装耳位用于将开关本体固定在配电柜的安装梁上，安装孔位的间距符合主流低压柜的安装模数，无需额外打孔适配即可直接替换同规格的老款开关产品。前端的三个观察窗可直接查看内部熔断器的熔断状态，运维人员无需拆解外壳即可快速判断故障相，减少故障排查的时间。

设计过程中，首先要满足带电部位的电气间隙与爬电距离要求，400V系统下不同电位部件之间的爬电距离不小于8mm，电气间隙不小于5.5mm，因此在极间隔板、触头支座的结构设计上，特意增加了凹凸式的隔弧筋结构，既拉长了爬电路径，又能阻挡分断电弧的飞溅。操作机构采用弹簧储能式快分快合结构，不管操作人员手动分合闸的速度快慢，触头的分合速度都由储能弹簧决定，避免慢分慢合导致的电弧持续烧蚀触头，延长触头的使用寿命。进出线端的接线端子采用压板式结构，可适配最大185平方毫米的铜芯电缆或铜排连接，端子处的防松垫片设计可避免长期运行中因震动导致的接线松动发热问题。

安装边界方面，这款开关的本体深度适配深度200mm以上的低压配电柜，安装时需保证前端操作空间不小于150mm，方便操作人员进行分合闸操作以及更换熔断器，开关上方与下方的母排布线空间需预留不小于100mm的距离，方便线缆弯折与接线作业，同时要保证熔断腔室的排气通道通畅，不能被其他线缆或器件遮挡，避免分断时的高温电弧喷溅到相邻器件引发二次故障。在三维建模过程中，需要重点还原触头的接触行程、储能弹簧的安装位、熔断器的安装腔尺寸，确保模型可用于配电柜体的布局干涉检查，以及操作机构的运动仿真验证，避免实际装配时出现部件干涉、操作卡滞的问题。
