低压成套柜母线舱框架结构设计

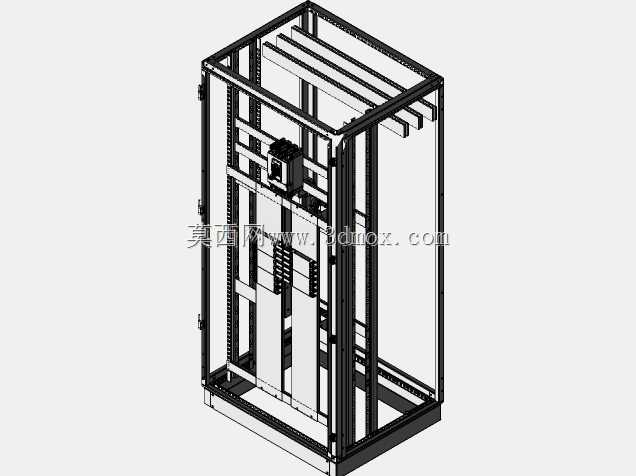

该结构为低压成套配电设备的母线安装承载外壳框架，主要应用于工业厂房配电间、商业综合体配电室、数据中心供电机房等场景，作为柜内主母线的安装防护与支撑载体，承担母线固定、相间隔离防护、外部结构承重的核心作用。从实际工程使用角度看，这类框架直接决定了柜内母线排布的规整性，同时为上层进出线回路、侧边二次元件安装预留了充足的装配空间，避免母线运行过程中受外力形变、异物搭接引发的相间短路故障。设计过程中优先采用型材拼接式框架结构，主支撑立柱选用标准冷弯型钢，通过预制安装孔位实现无焊接装配，既保证整体框架的结构强度，也能减少现场焊接带来的形变误差，框架整体的垂直度、平面度公差控制在配电柜体行业通用的安装精度范围内，可直接适配标准模数的配电柜体安装接口。框架内部预留的多层母线安装梁，可根据额定电流等级调整母线排布间距，不同相序的母线安装位设置了对应的隔离件安装卡槽，无需额外打孔即可加装相间绝缘隔板，大幅提升现场装配效率。外形尺寸完全匹配标准固定式低压配电柜的柜体安装边界，框架侧边预留的安装孔可直接与柜体侧板、柜门、顶板、底板完成拼接，底部设置的接地连接位可直接与柜体主接地排连通，满足配电设备的接地防护要求。框架前部预留的元件安装位可适配母线插接箱、电流互感器等配套元件的安装，无需额外改制结构即可完成整柜的母线系统装配。从结构受力角度分析，框架的主立柱采用封闭截面型材，可承受整柜满载运行时的母线自重、元件安装载荷，同时满足运输、吊装过程中的抗形变要求，各拼接节点采用标准紧固件连接，装配完成后无松动间隙，长期运行不会因设备振动产生结构异响。框架内部的母线支撑梁采用绝缘件安装预留设计，可适配不同规格的铜排、铝排母线固定，支撑间距符合低压母线安装的挠度控制要求，避免母线长期运行因自重产生下垂形变，保证母线连接部位的接触压力稳定，降低接头发热的风险。
