V8结构蒸汽动力机组机械结构设计

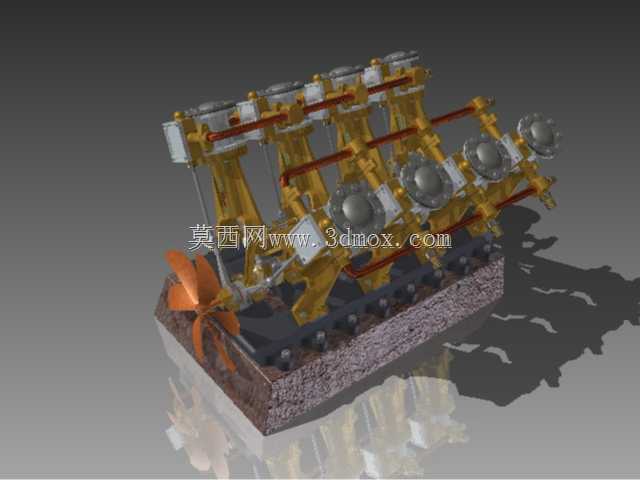

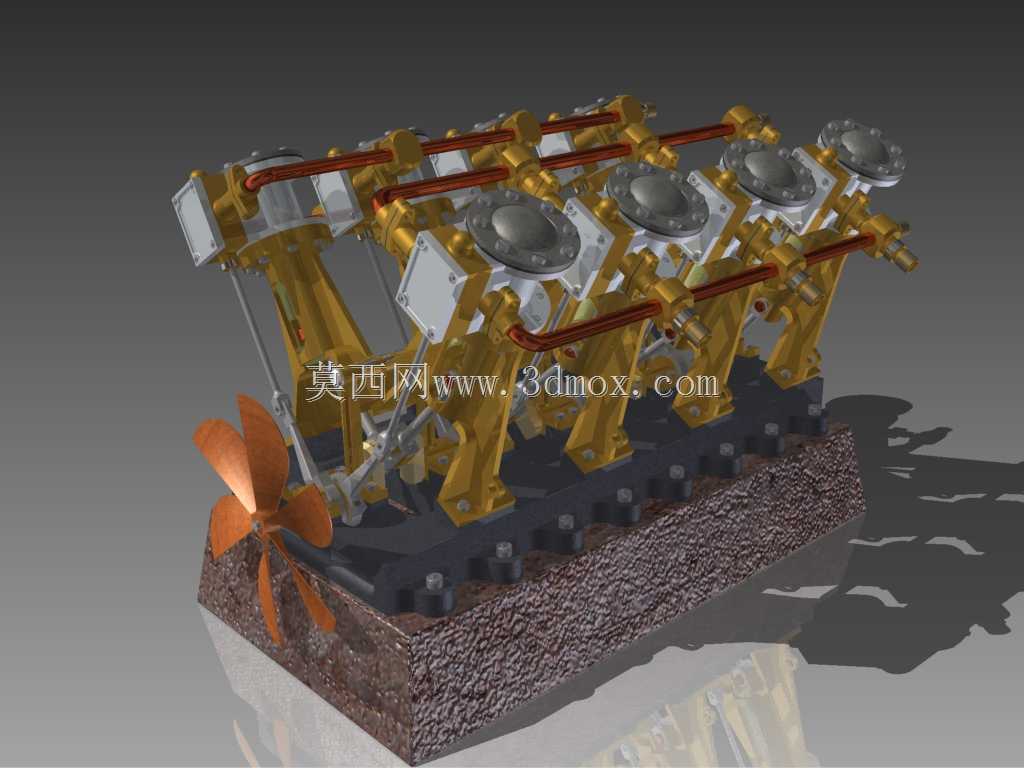

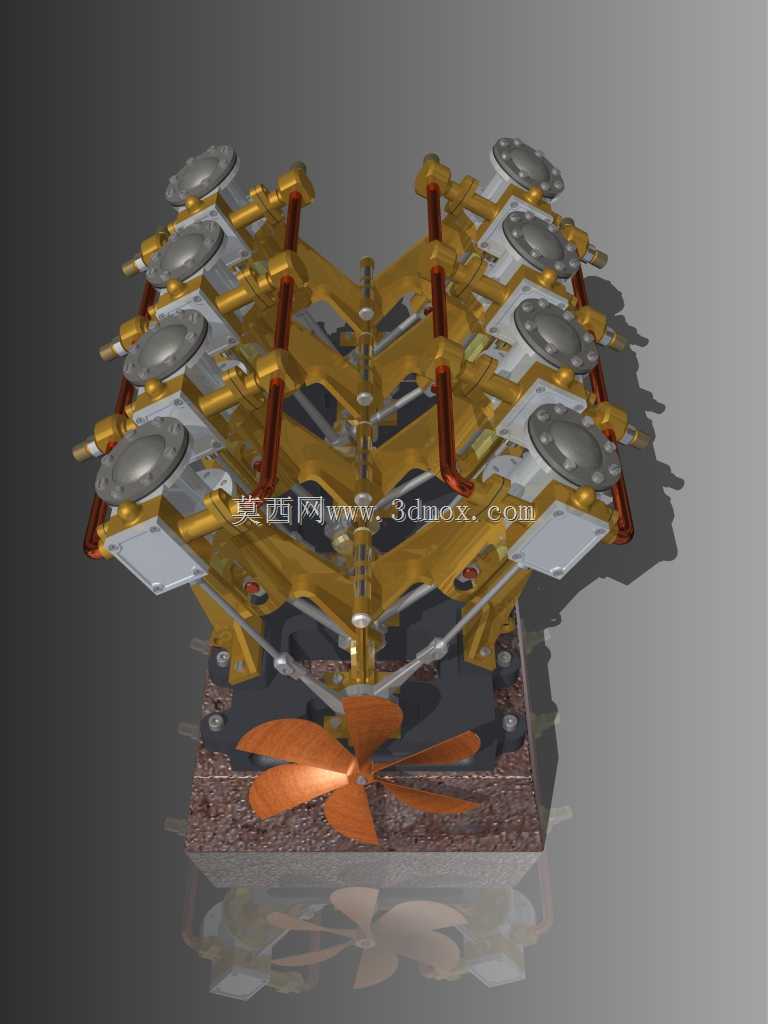

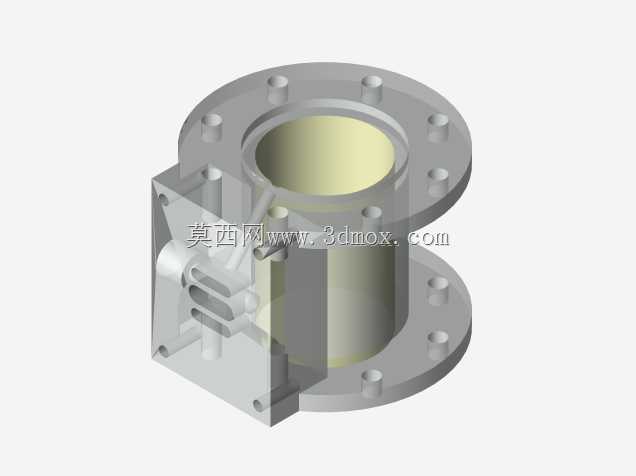

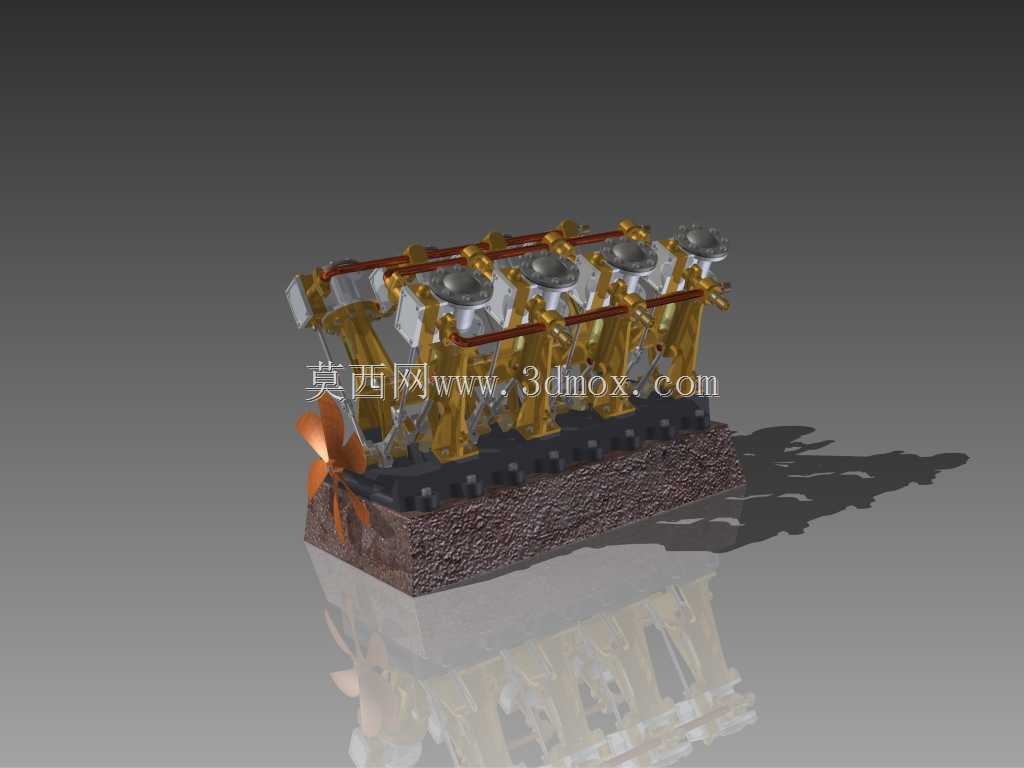

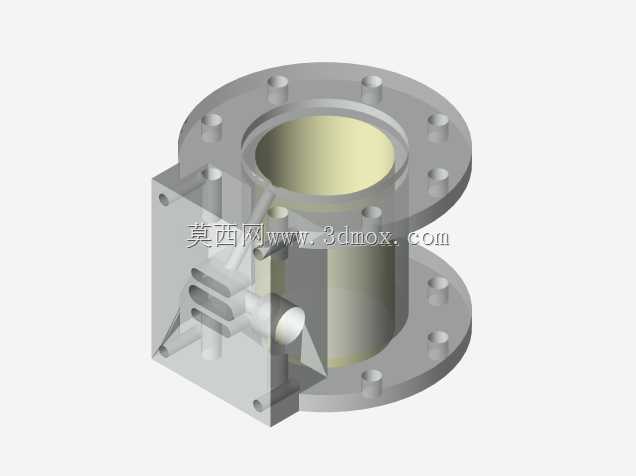

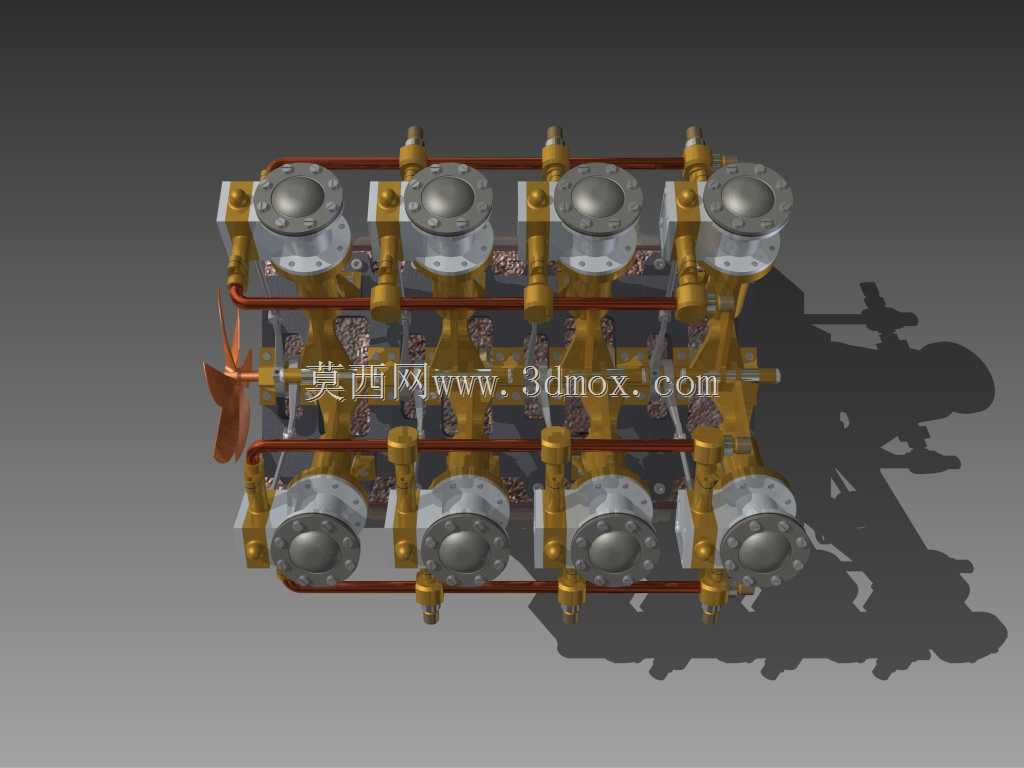

这套V8构型的蒸汽动力装置，在小型船舶辅机、复古动力展示、教学实训台架等场景都有适配空间，区别于常见的内燃机V8结构，整套动力输出逻辑围绕蒸汽介质的膨胀做功特性搭建，没有传统内燃机的喷油、点火模块，核心做功单元围绕蒸汽分配管路与活塞缸体的配合展开。从结构布局来看，八组缸体采用V型夹角排布，相比直列同缸数结构，整体轴向长度压缩近四成，能够适配安装空间局促的小型动力舱场景，底座采用一体化厚重铸造型基座，预留的安装孔位沿基座长边对称分布，安装时可直接通过螺栓固定在配套的机架台面上，不需要额外加装减震衬垫就能抵消活塞往复运动产生的侧向振动。缸体上部的配气连杆采用对称式布局，每一组缸体的进汽管路都通过横向汇总管连接，蒸汽从主进汽口进入后，通过各支路的配气阀依次送入对应缸体，推动活塞做往复运动，再通过曲轴连杆结构将直线运动转化为旋转动力，输出端连接的螺旋桨结构，可直接适配小型水面载具的推进需求，也可更换皮带轮结构作为固定动力源驱动其他附属设备。设计过程中优先考虑了蒸汽管路的热胀冷缩余量，所有横向布置的蒸汽管路都预留了微量的伸缩间隙，避免高温蒸汽通入后管路变形挤压缸体密封结构；活塞连杆与曲轴的连接位采用了耐磨衬套结构，长期往复运转时可减少接触面的磨损量，降低后期维护频次。整套结构的外露运动部件都做了轮廓避让设计，缸体外侧的固定螺栓全部采用沉头布局，避免运转过程中与周边管线、防护结构产生干涉；基座下部的承托面做了平面度处理，安装时不需要额外刮研就能保证与安装台面的贴合度，整体安装边界的长宽高比例适配常规小型动力舱的预留空间，不需要对原有安装位做大规模改造就能完成换装。配气端的联动结构与曲轴转速做了匹配设计，蒸汽通入量可通过前端的调节阀调整，进而改变整套机组的输出转速与扭矩，适配不同负载下的动力输出需求，在低负载工况下可降低蒸汽通入量减少能耗，高负载时可开大阀门提升动力输出，整套动力传递路径没有冗余的传动结构，动力损耗相比同功率的多缸蒸汽机组降低近一成。
