离心泵闭式叶轮结构三维设计方案

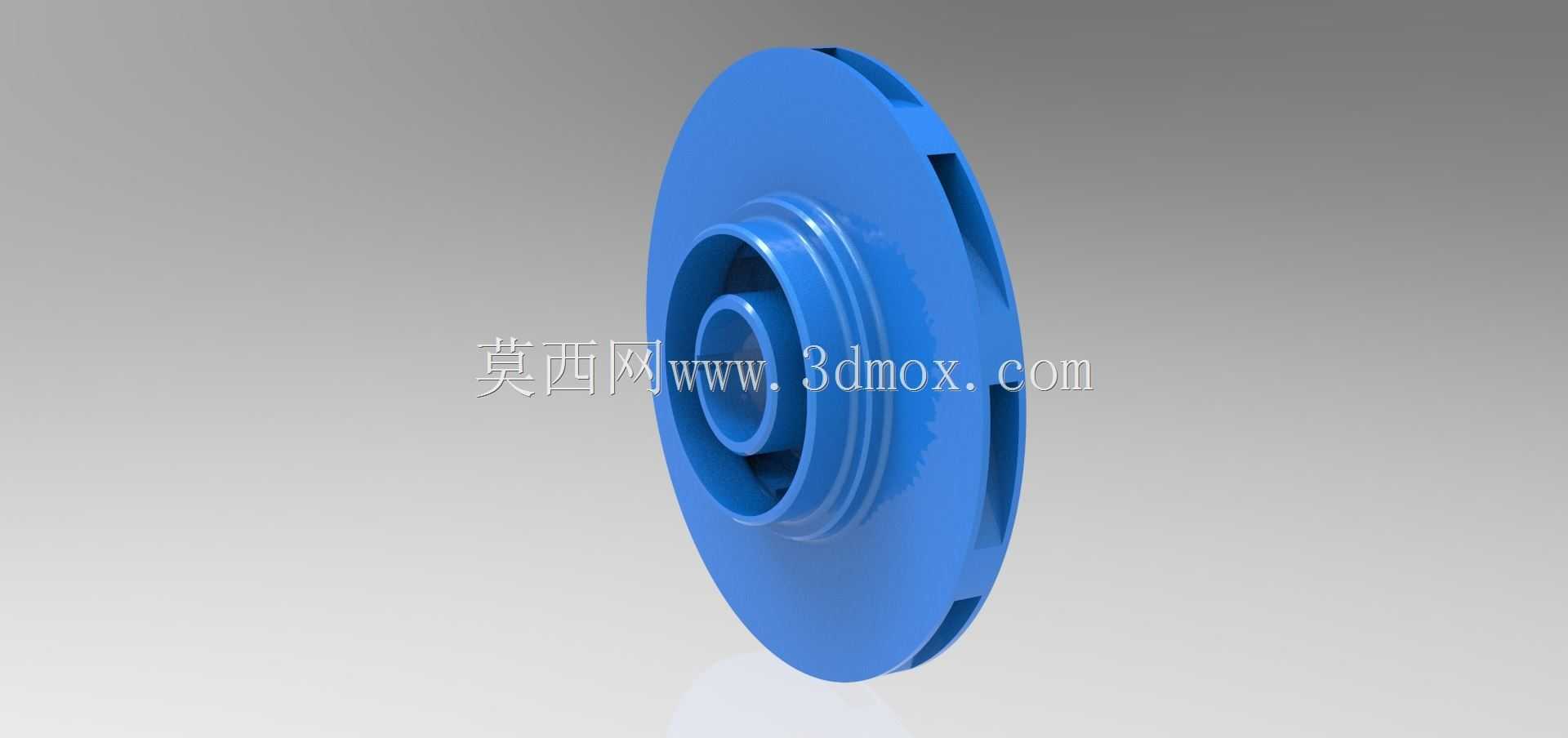

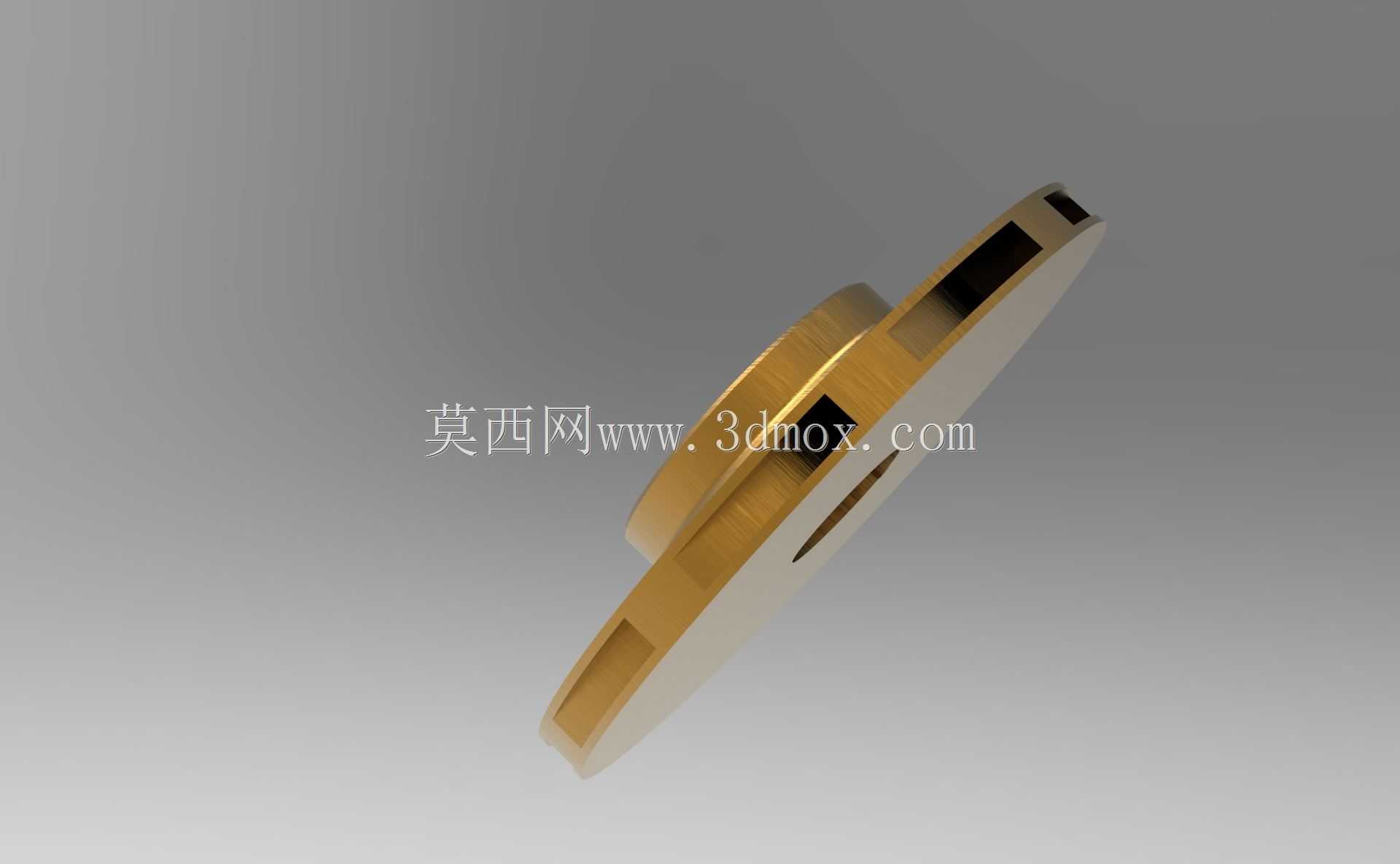

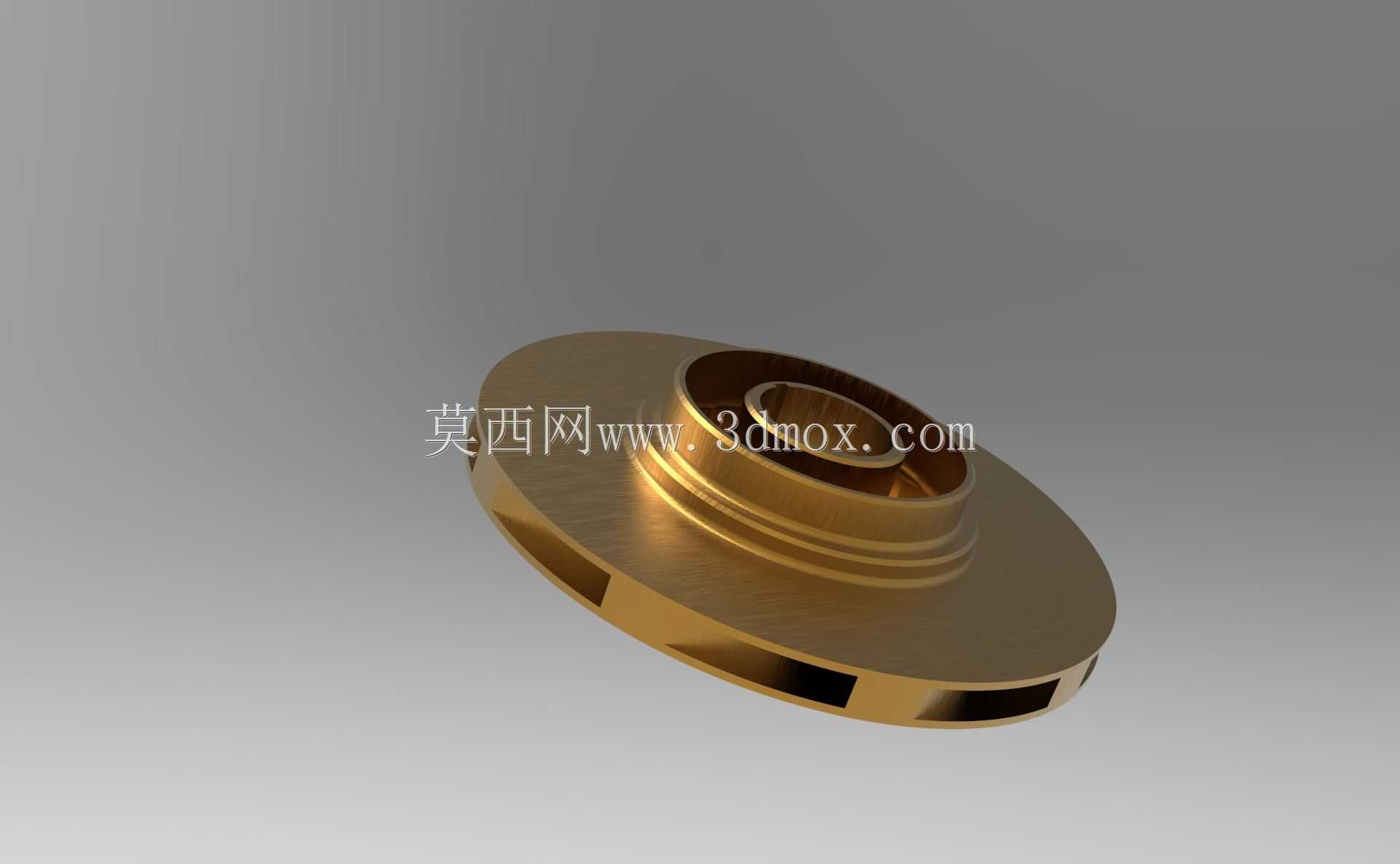

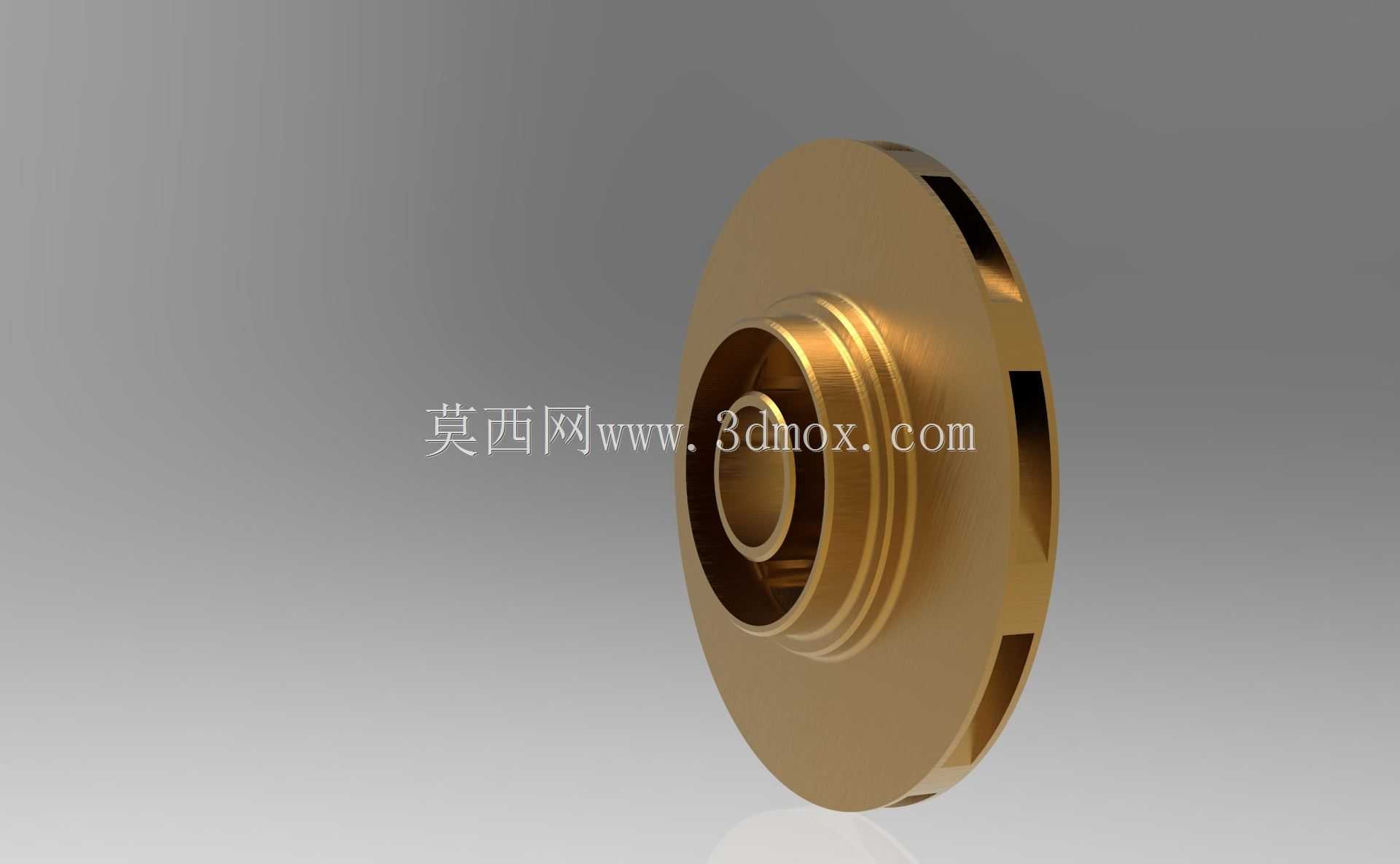

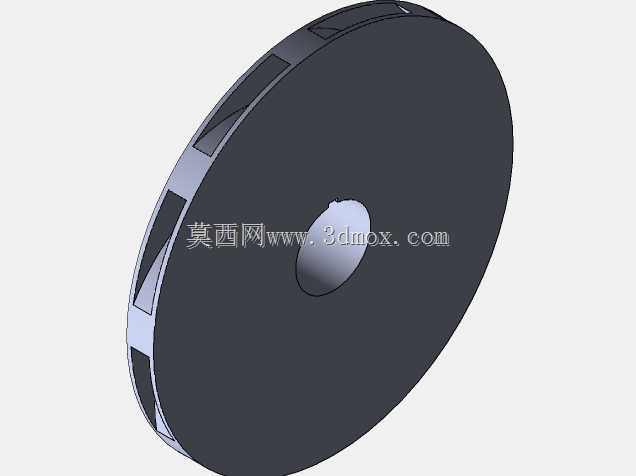

该叶轮作为离心泵核心做功部件，直接决定泵组的水力效率与运行稳定性，广泛应用于市政供水、工业循环水输送、暖通空调水循环、化工介质输送等多个场景，是单级单吸离心泵、多级离心泵首级/次级叶轮的典型结构形式。设计过程中首先匹配泵组额定工况点的比转速参数，确定叶轮进出口直径、叶片出口安放角、叶片包角等核心水力参数，兼顾额定点效率与宽工况运行适应性，避免小流量工况下出现严重的回流旋涡，降低泵组运行振动与噪声。从结构来看，该叶轮采用后弯式闭式叶片结构，前后盖板与叶片整体成型，流道表面做顺滑过渡处理，减少介质在流道内的水力摩擦损失，相比开式叶轮效率更高，适合输送不含大颗粒杂质的清洁介质；叶轮轮毂位置设计有阶梯式定位轴孔，可与泵轴通过键连接传递扭矩，轮毂端面的止口结构可与轴套、叶轮螺母配合实现轴向定位，保证叶轮在泵腔内的安装对中精度，避免运行过程中出现偏磨。安装边界方面，叶轮进口端与泵体吸入室的密封环间隙需控制在合理范围，间隙过大会导致容积效率下降，间隙过小则容易在热态运行时出现摩擦抱轴；叶轮出口宽度与导叶或泵体压水室的进口宽度匹配，保证介质从叶轮流出后能顺畅进入压水室完成动能到压力能的转换。设计时还需做转子动平衡校验，去除叶轮上的不平衡质量，避免高速旋转时产生过大的径向力，延长轴承与机械密封的使用寿命；叶片数的选择兼顾水力性能与流道过流能力，避免叶片数过少导致流道扩散严重，或是叶片数过多造成流道堵塞、摩擦损失增大。整个叶轮的结构设计充分考虑了铸造加工工艺性，叶片与盖板连接处做圆角过渡，避免铸造应力集中，同时兼顾数控加工的可达性，保证后续模具制作或金属3D打印成型时的成品率，能够直接用于泵类产品的水力性能验证、结构干涉检查以及装配工艺模拟。
