立式潜水泵内部结构三维数模

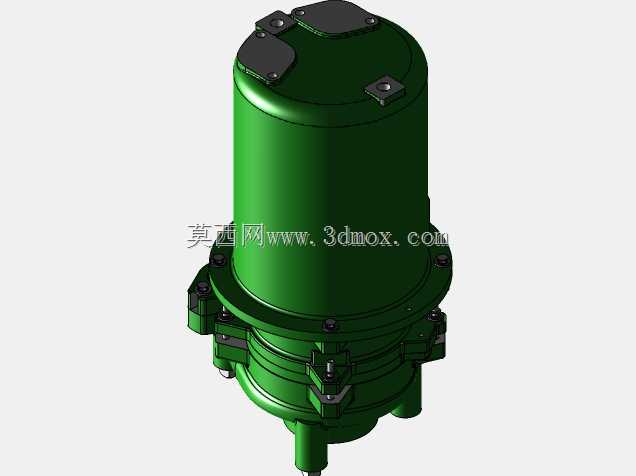

这款立式潜水泵的三维数模完整还原了设备从外部壳体到内部核心组件的全部结构，可直接用于结构校核、装配模拟以及选型参考。从实际应用场景来看，这类泵体主要浸没在水体中工作，常见于建筑基坑排水、小型水景循环、农用浅井提水、工业废水临时输送等工况，作业时泵体整体置于液面以下，无需额外灌泵引水，启动流程比地面式离心泵更简便，也省去了长轴传动带来的对中调整工作量。

从结构设计逻辑来看，外部采用筒式承压壳体，上部为密封的电机容纳腔，下部为过流部件腔，中间通过机械密封组件实现动静密封隔离，避免输送的水体进入电机腔造成绕组烧毁。数模中清晰呈现了叶轮的流道形态，采用的是闭式叶轮结构，叶片曲率适配低扬程大流量的输送需求，叶轮与泵轴之间通过键连接传递扭矩，轴向定位靠轴肩与锁紧螺母实现，装配时需要保证叶轮口环与泵体口环的径向间隙在合理范围，间隙过大会造成容积效率下降，间隙过小则容易在运行中出现摩擦剐蹭。

安装边界方面，泵体侧面设置了出水法兰接口，法兰的螺栓孔位、中心高都在数模中做了精准还原，选型对接管路时可以直接提取尺寸参数，不需要额外测绘。底部的进水口设置了滤网安装位，可阻挡大直径固体颗粒进入泵腔打坏叶轮，上部的吊装位预留了吊环螺栓的安装孔，现场安装时可以直接通过吊具将泵体垂吊放入水体中，不需要额外制作吊装工装。

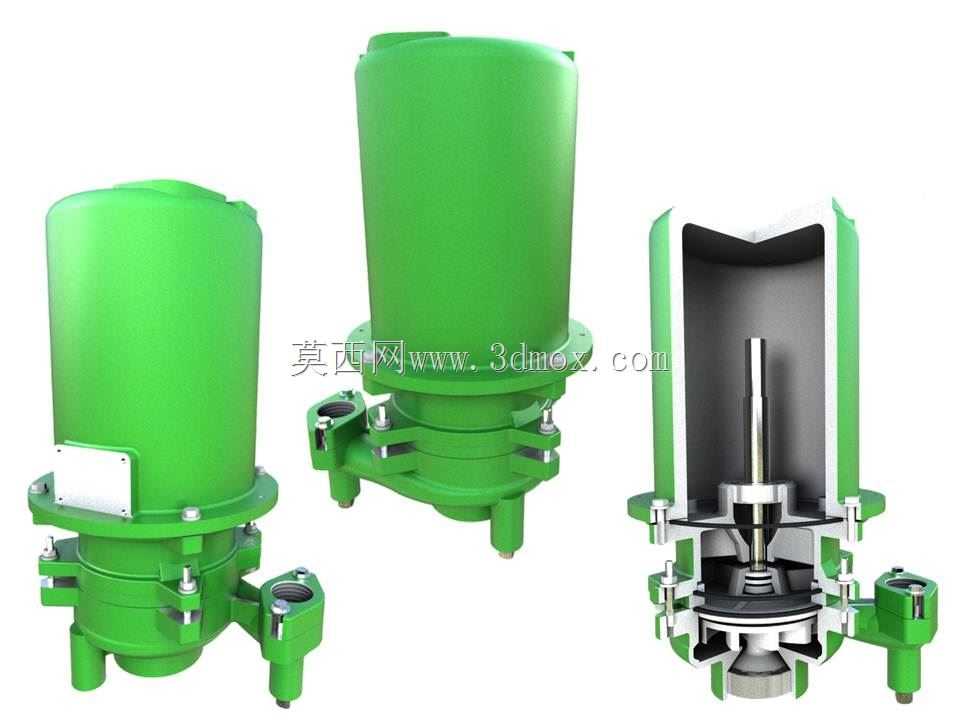

数模还做了剖分展示结构，可以清晰看到内部的轴承布置：电机输出端设置了两道深沟球轴承，分别承受径向载荷与残余轴向力，轴承位置的润滑腔在数模中也做了腔体还原，能直观看到润滑脂的填充空间。电缆引出位置的密封结构也做了细节呈现，采用橡胶压紧式密封，避免水体顺着电缆间隙渗入电机腔。对于结构设计从业者来说，这款数模可以参考其密封腔的布局思路，尤其是潜水电泵的动静密封配合尺寸、电机与泵体的同轴度定位结构，都能为同类产品的改型设计提供实际参考；做设备选型的人员也可以通过数模直观核对安装尺寸，避免现场安装时出现接口不匹配、吊装空间不足的问题。
