集成供水泵组的卧式蒸汽发生装置

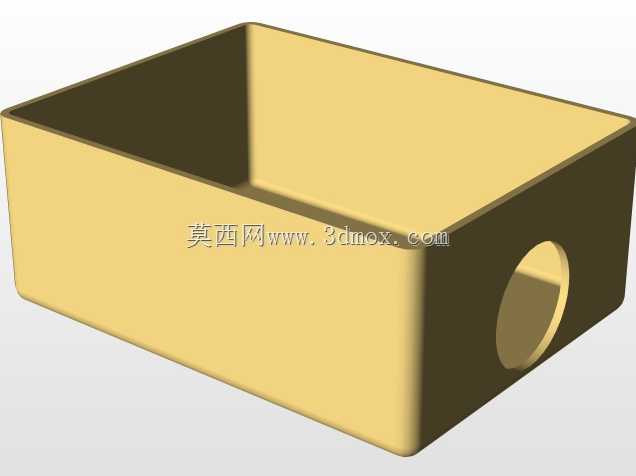

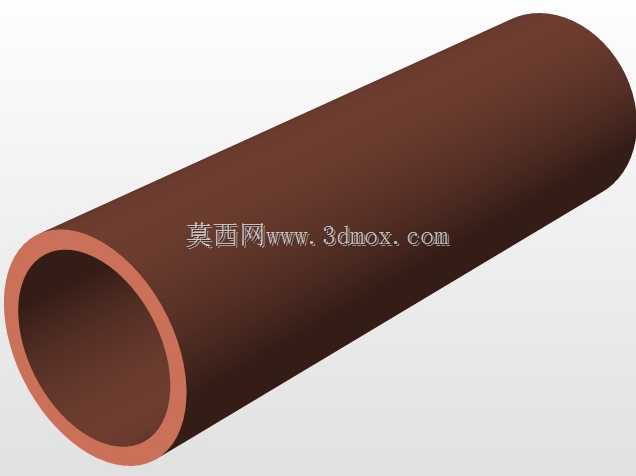

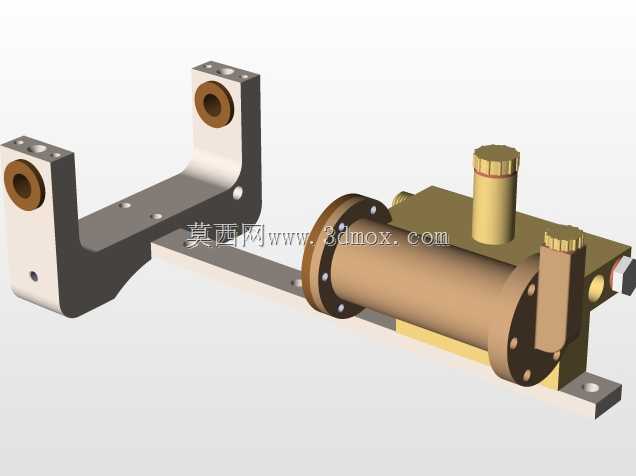

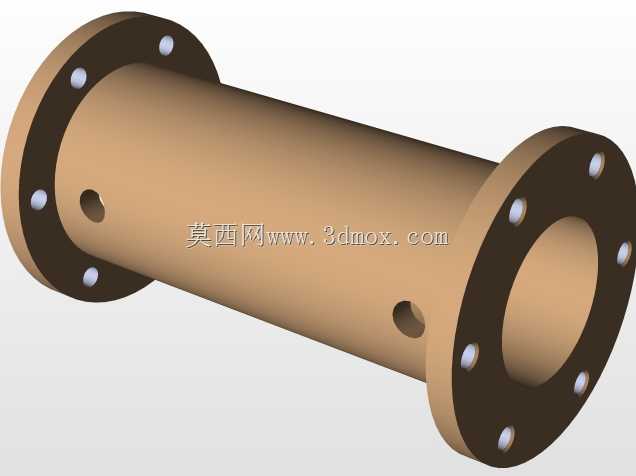

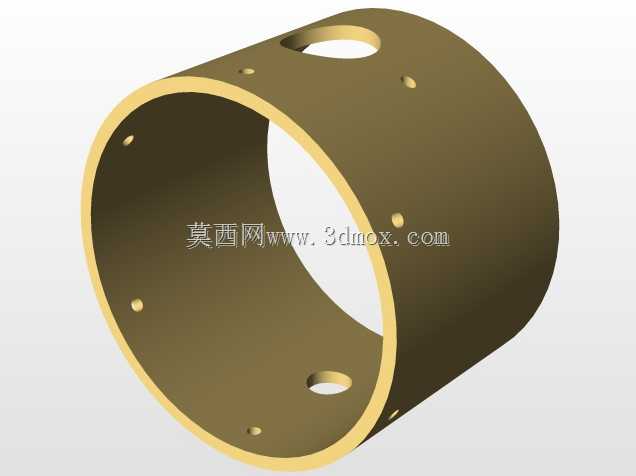

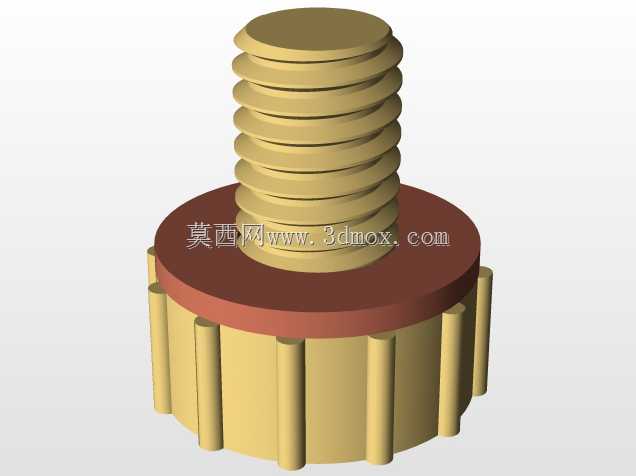

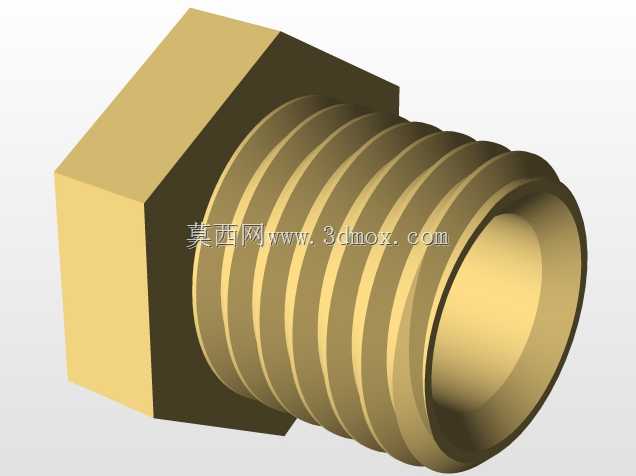

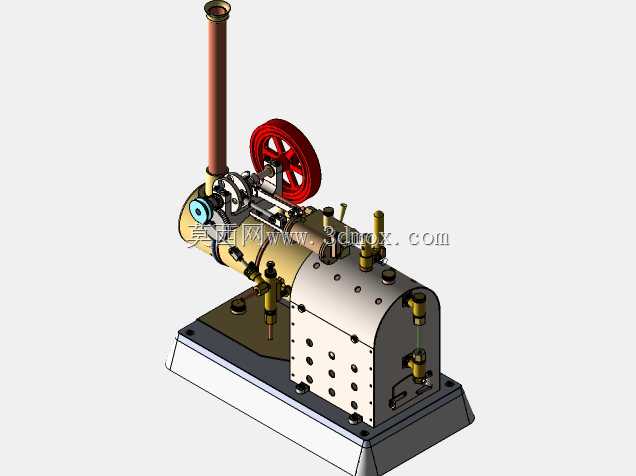

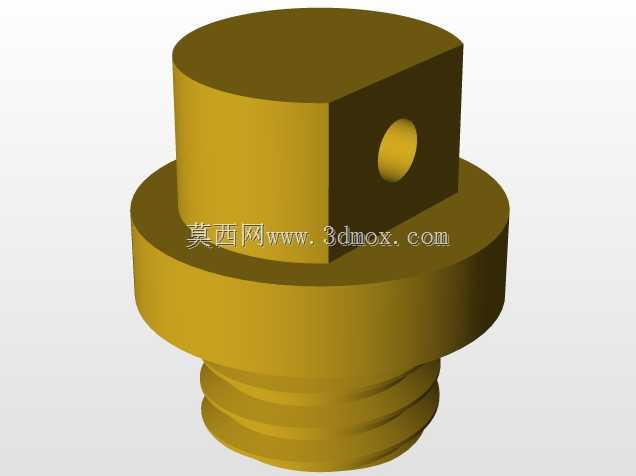

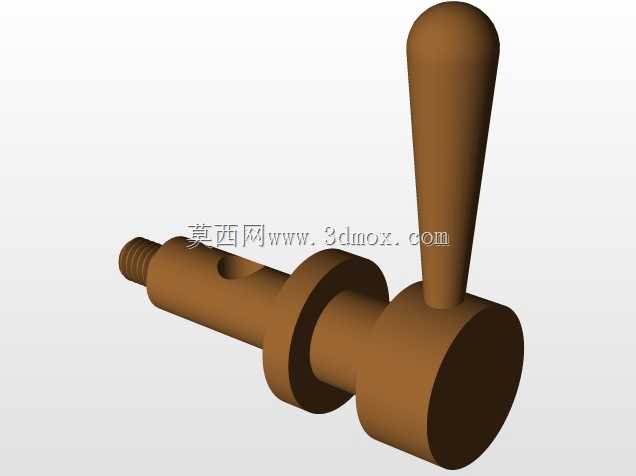

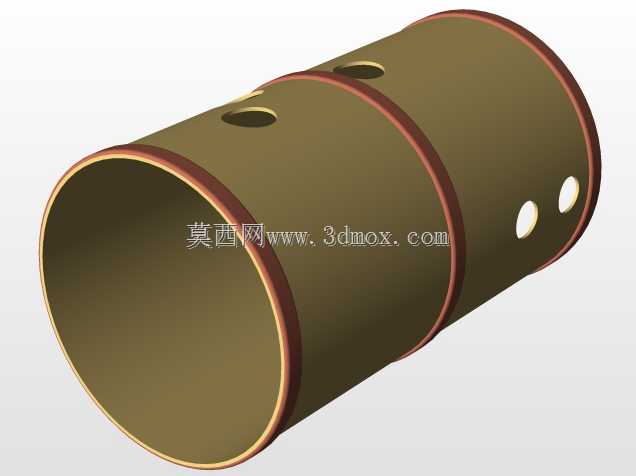

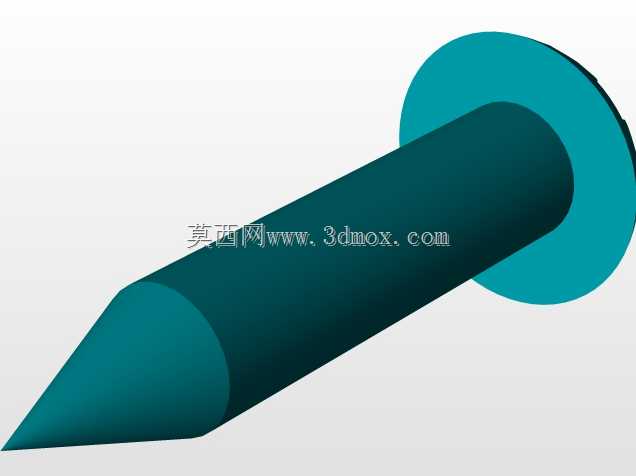

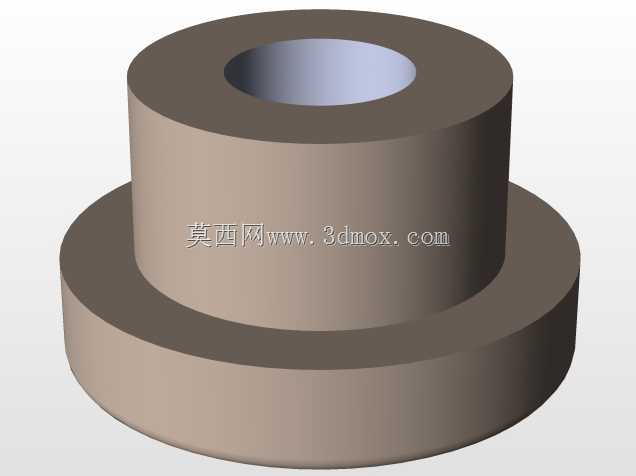

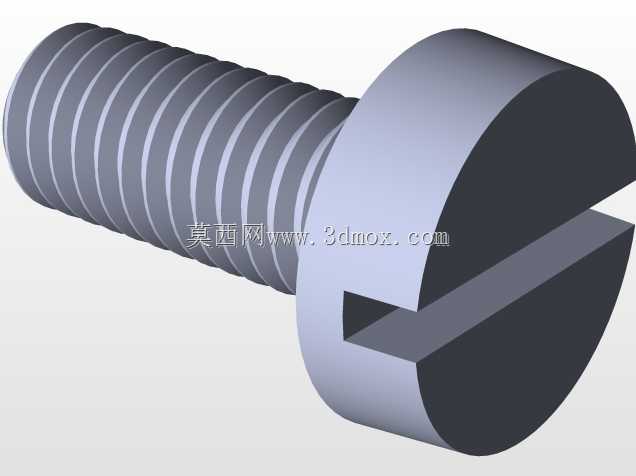

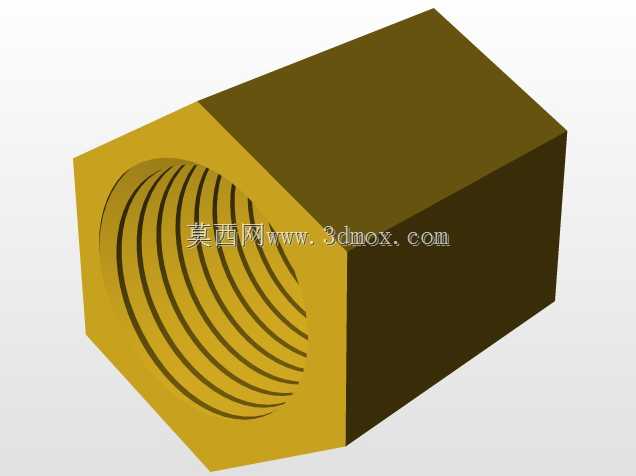

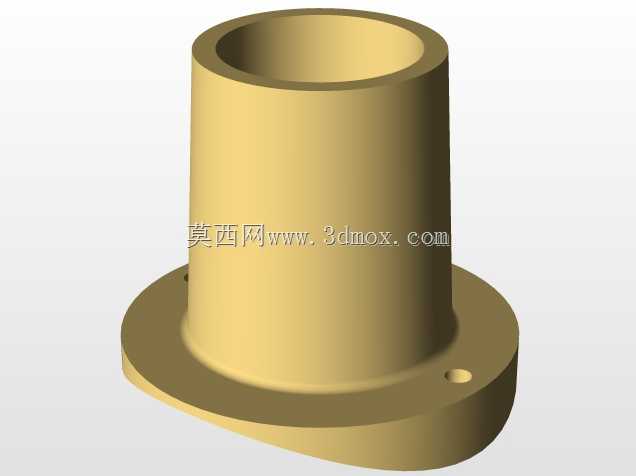

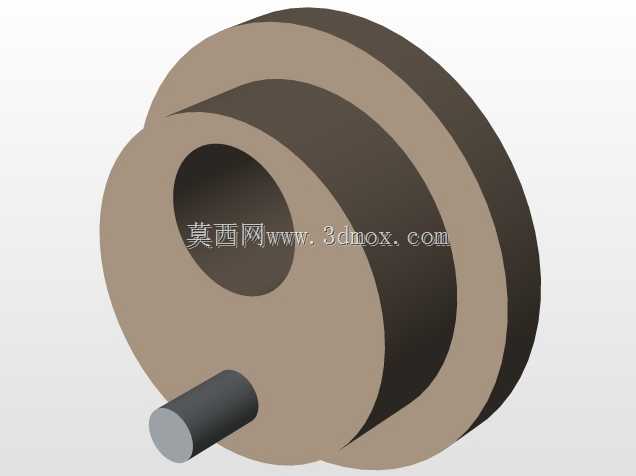

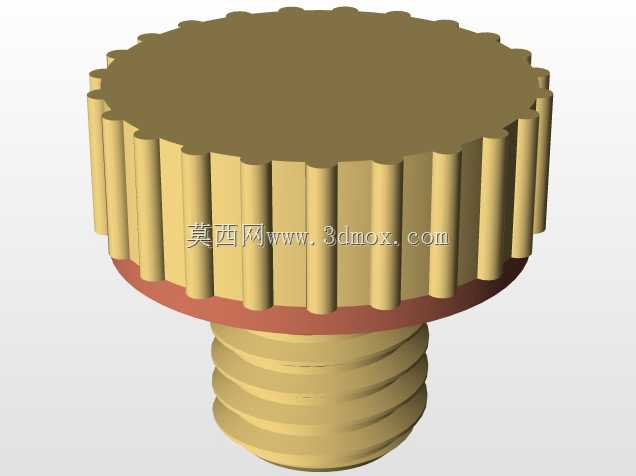

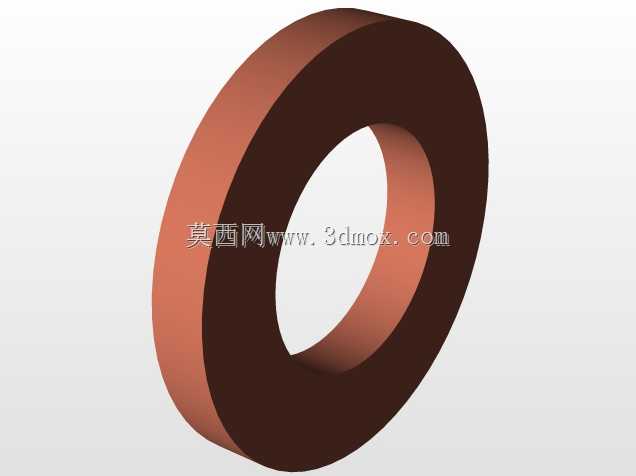

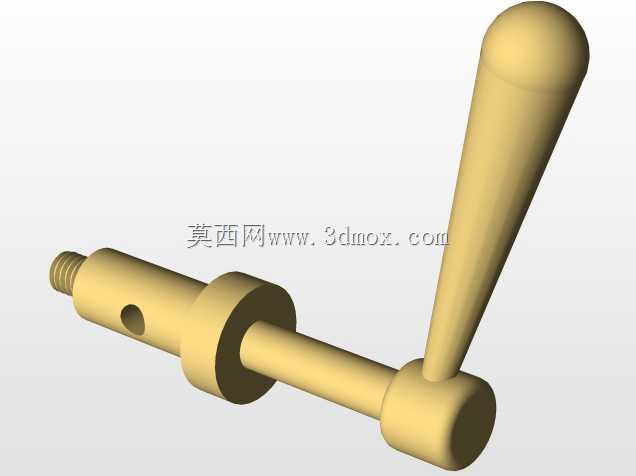

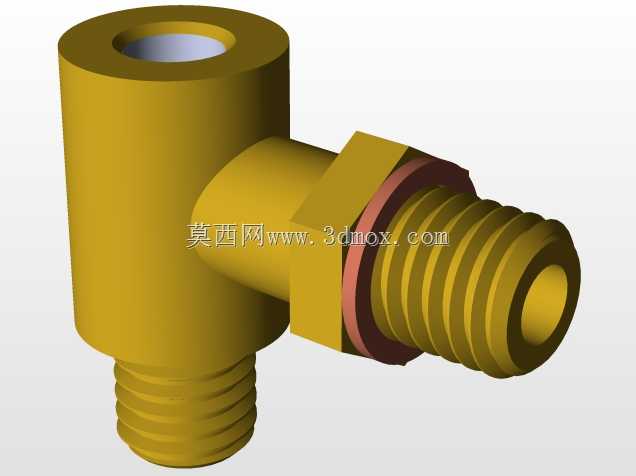

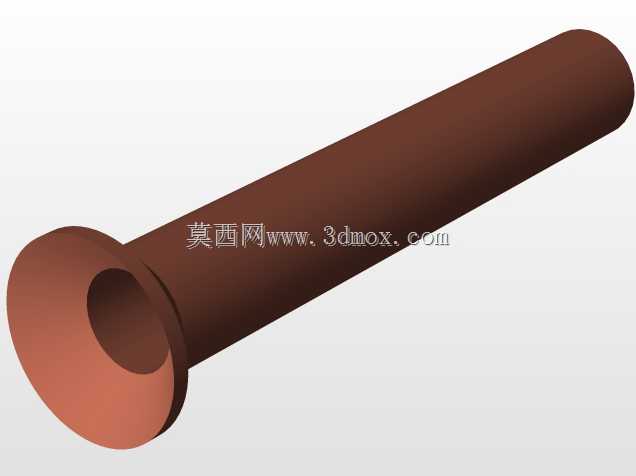

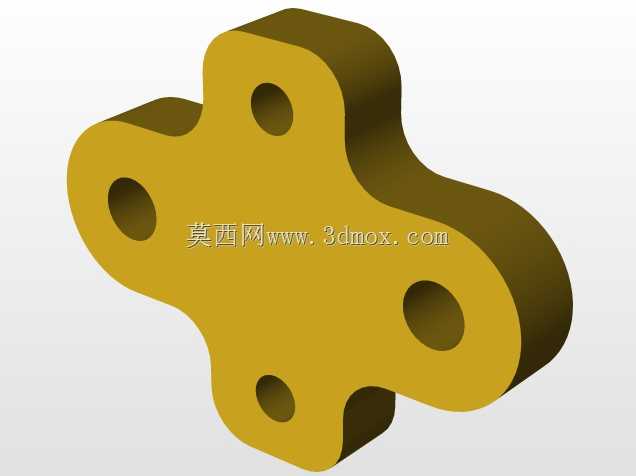

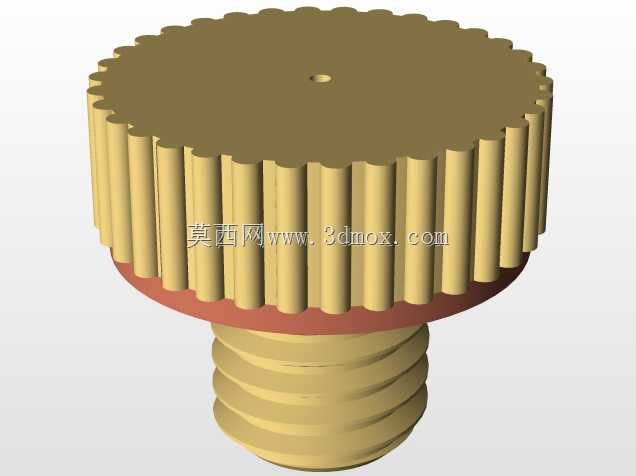

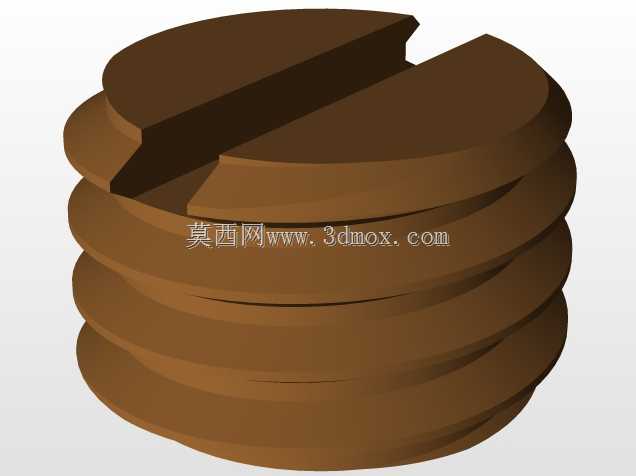

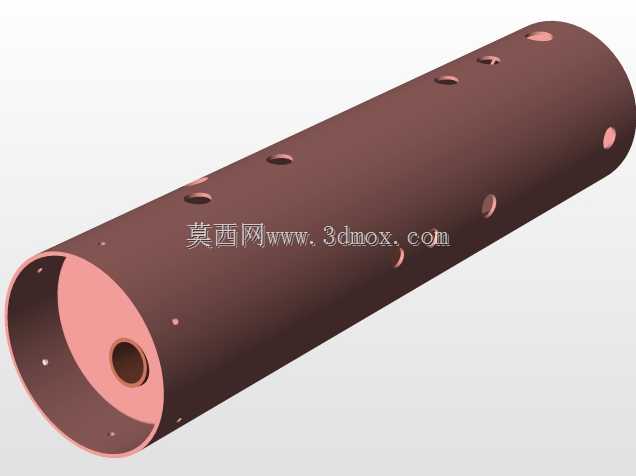

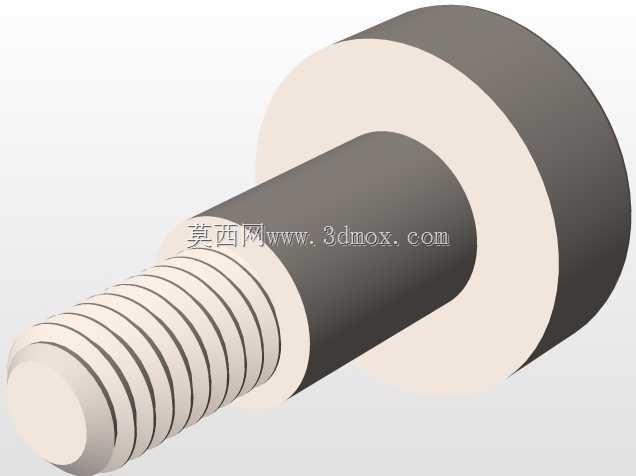

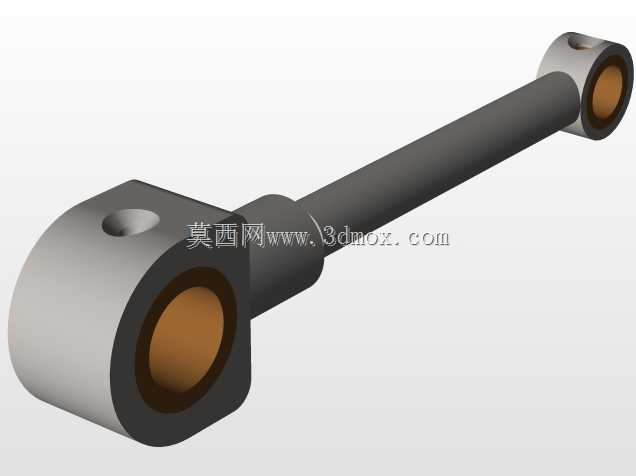

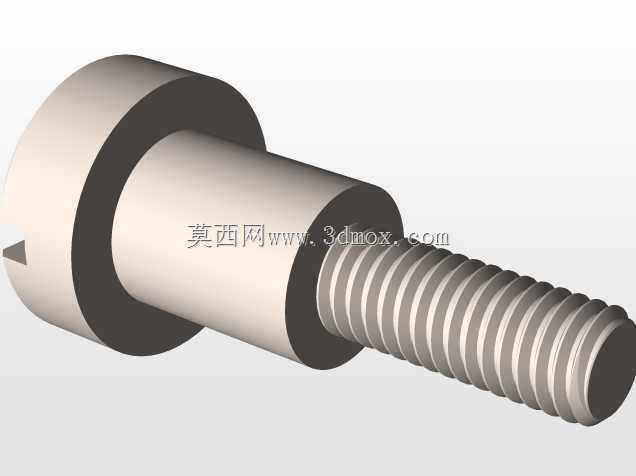

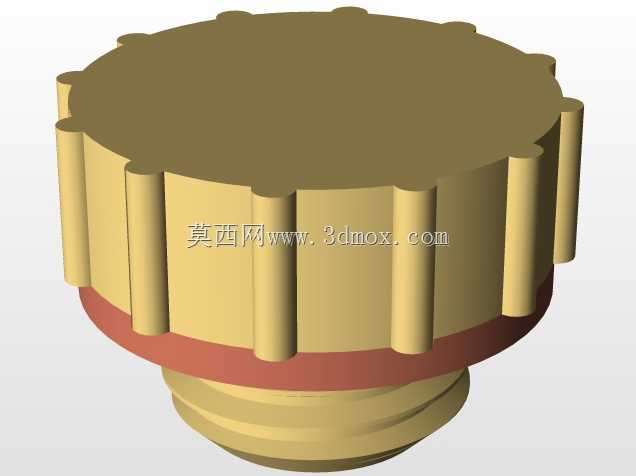

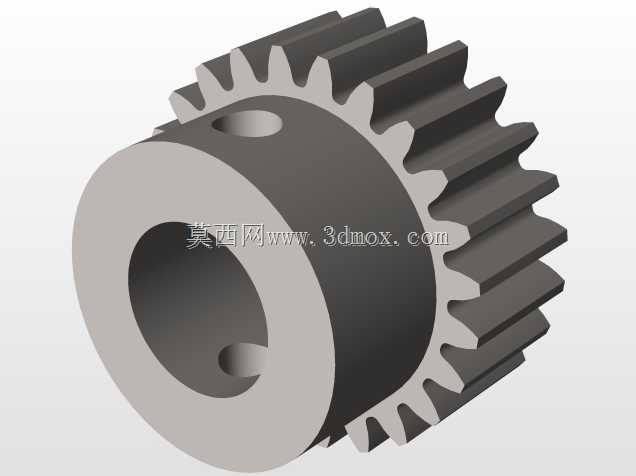

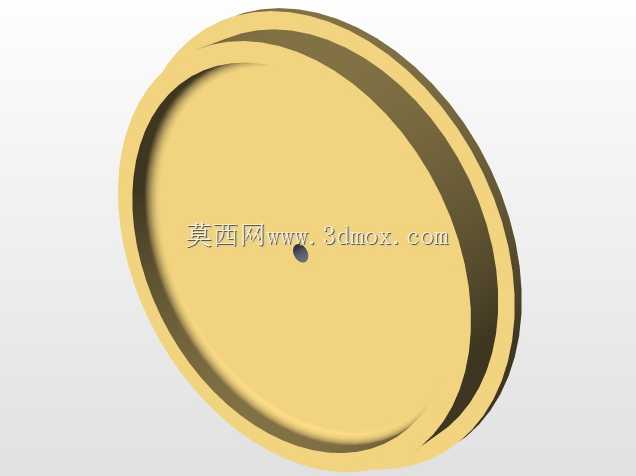

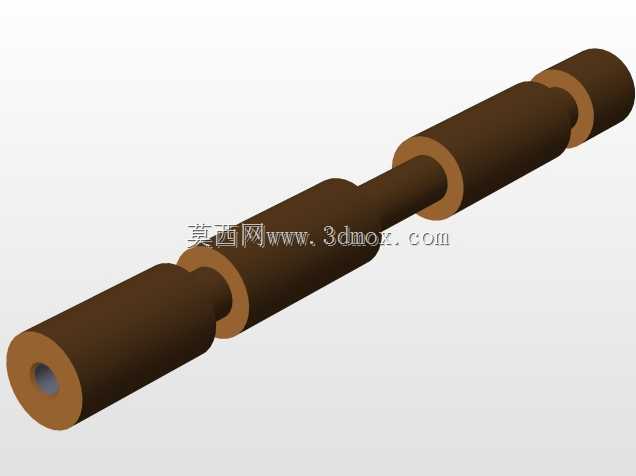

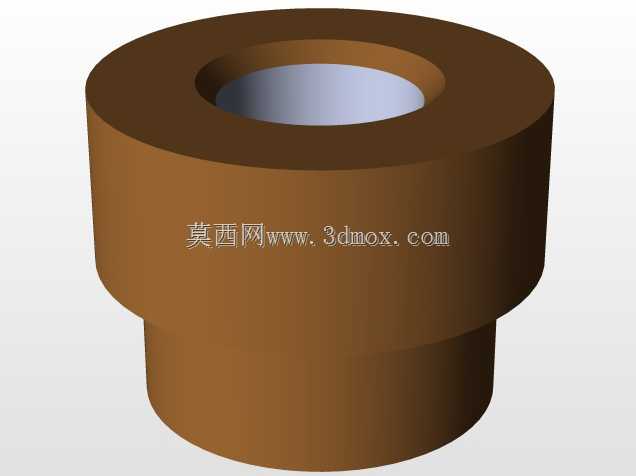

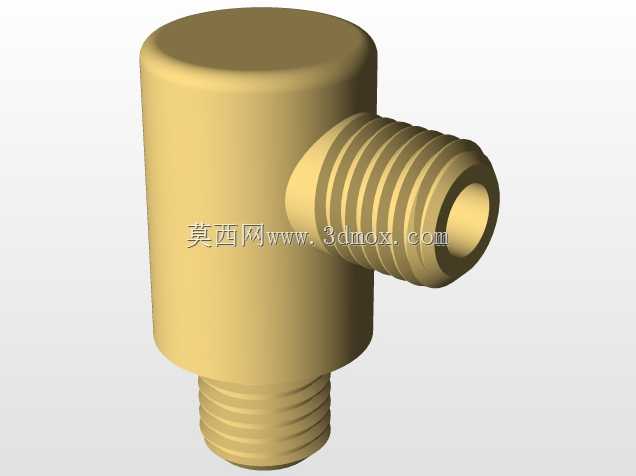

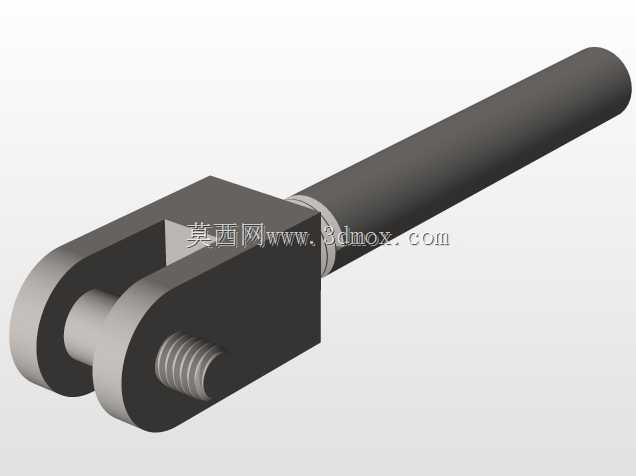

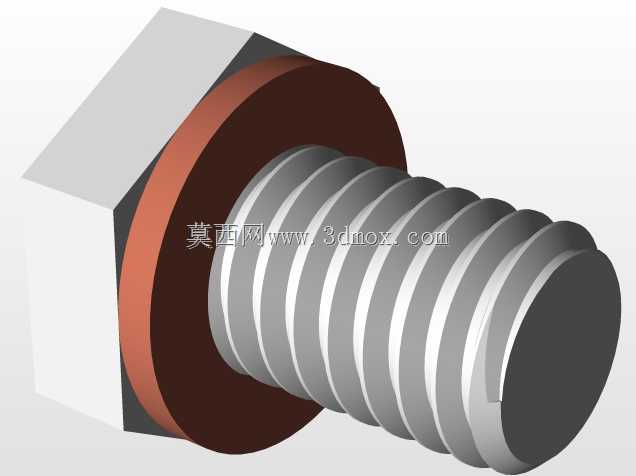

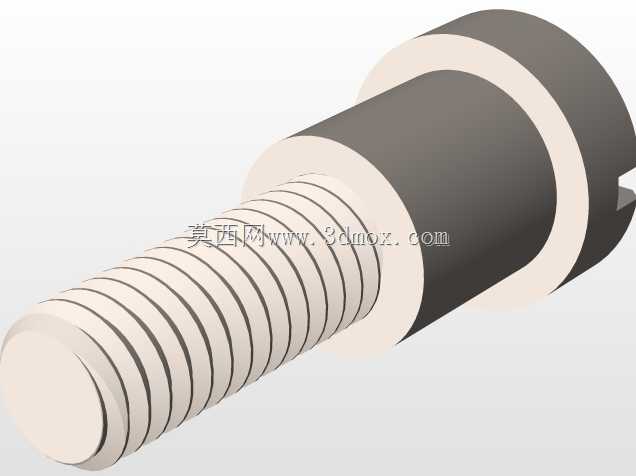

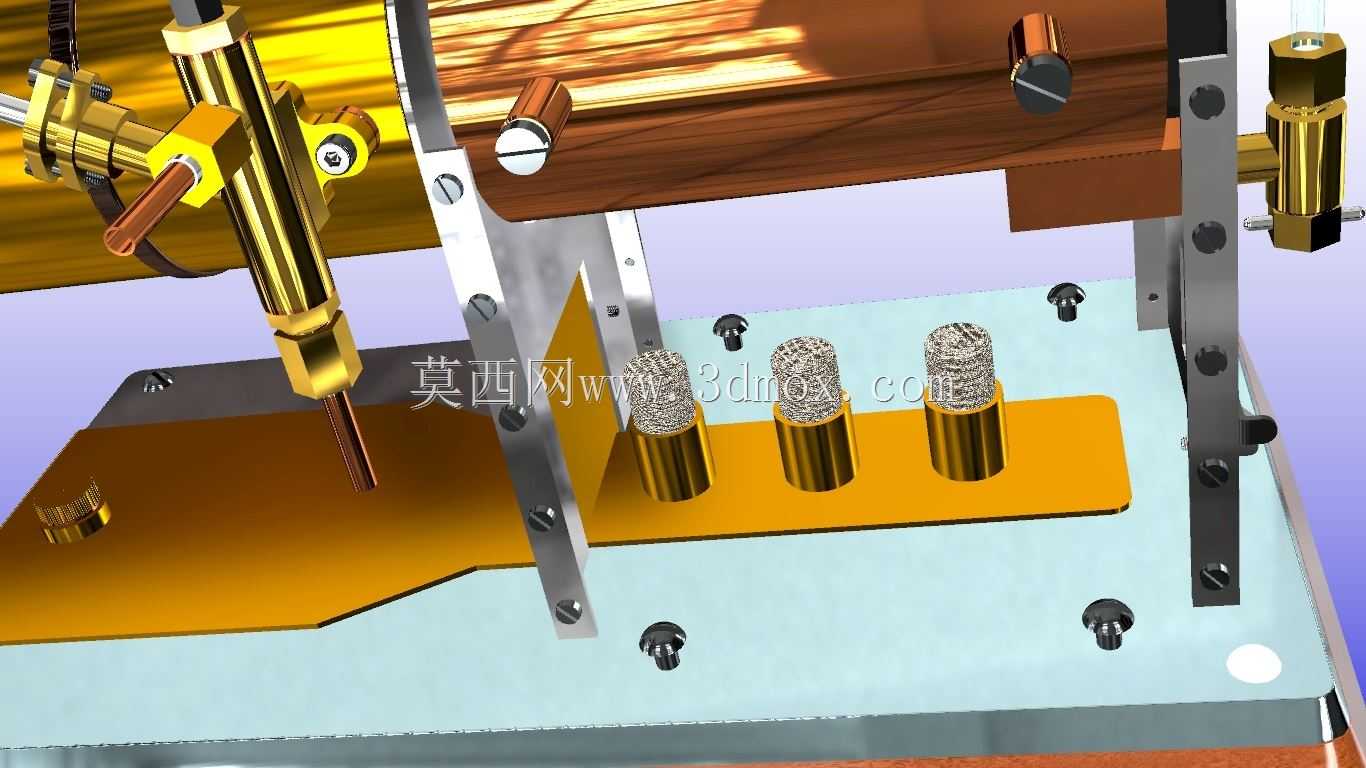

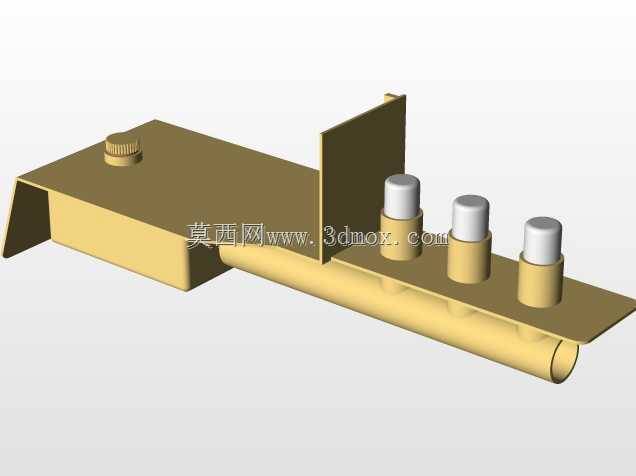

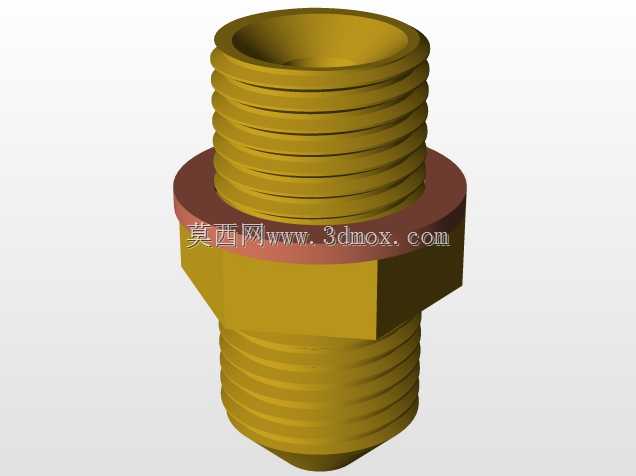

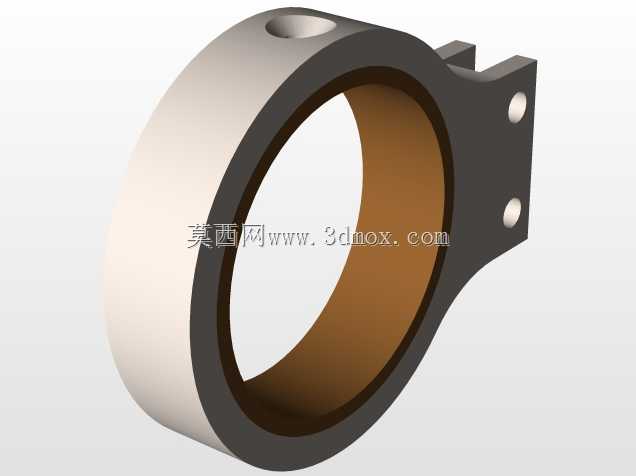

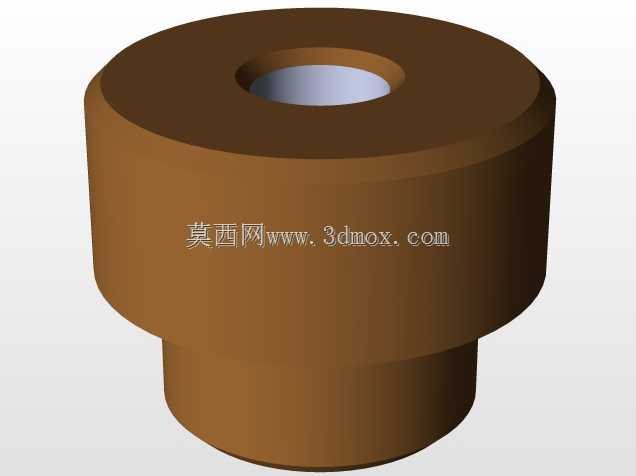

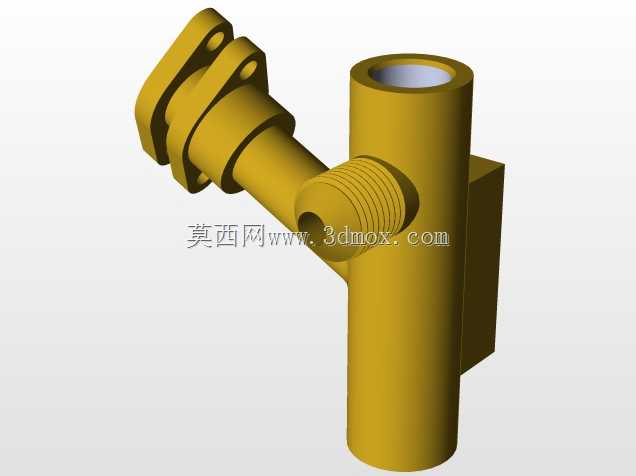

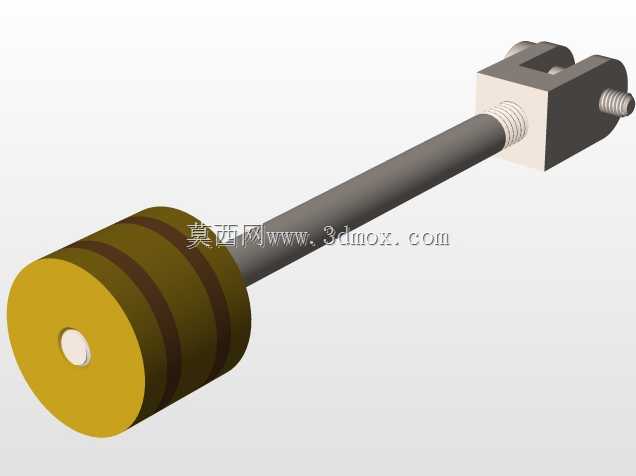

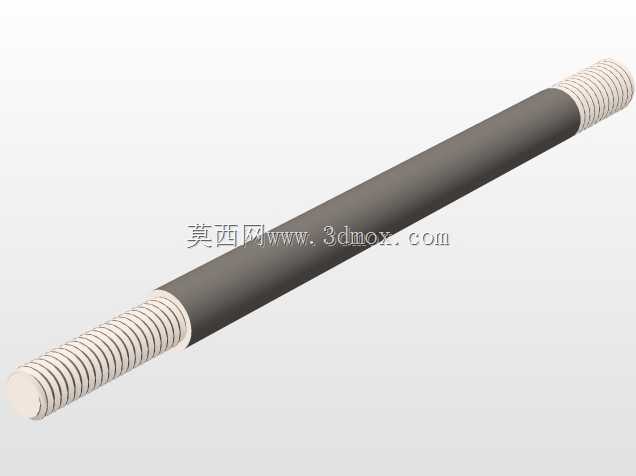

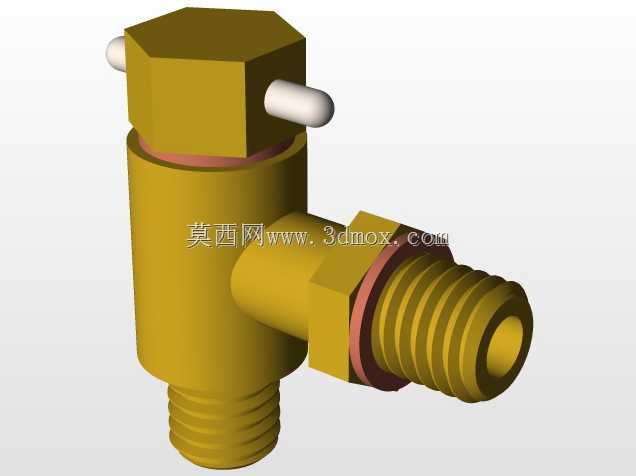

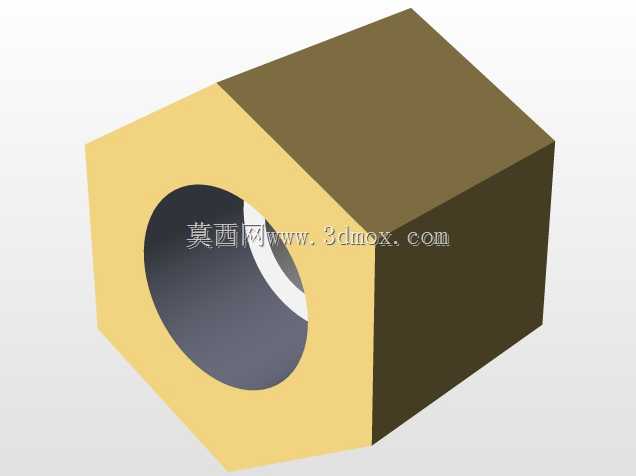

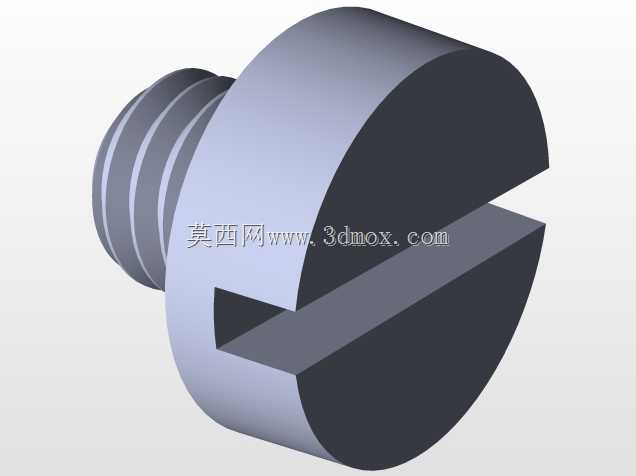

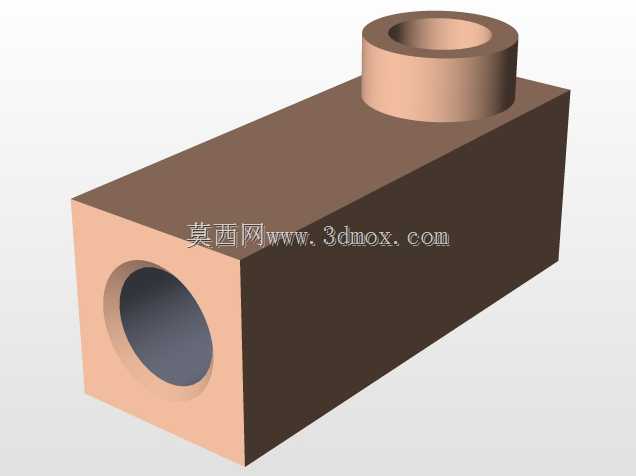

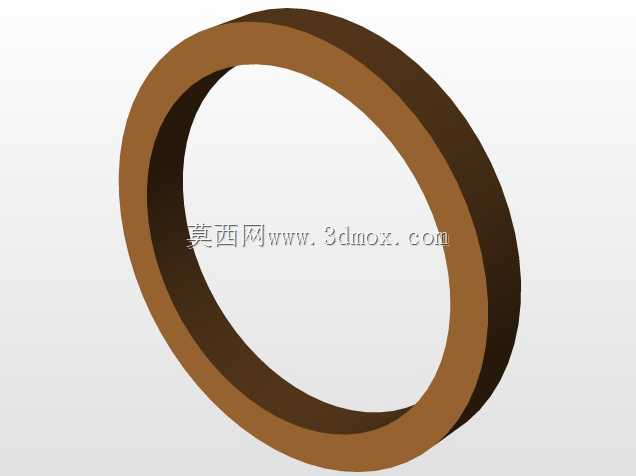

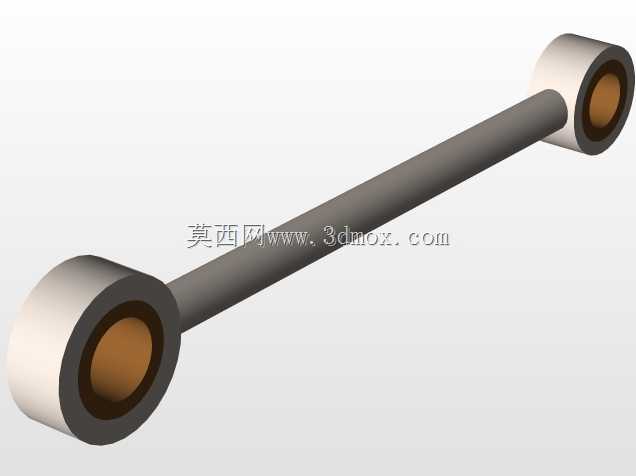

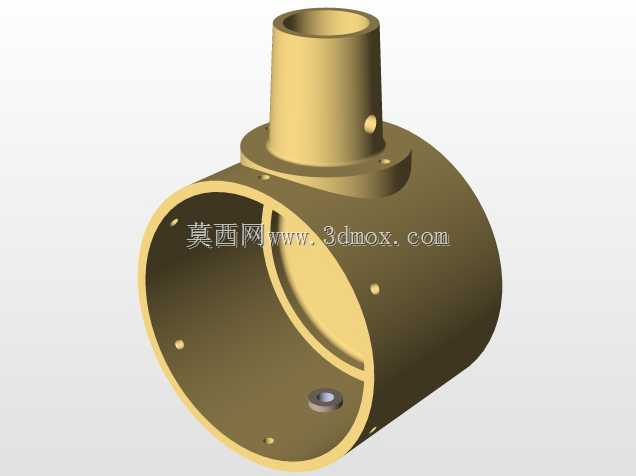

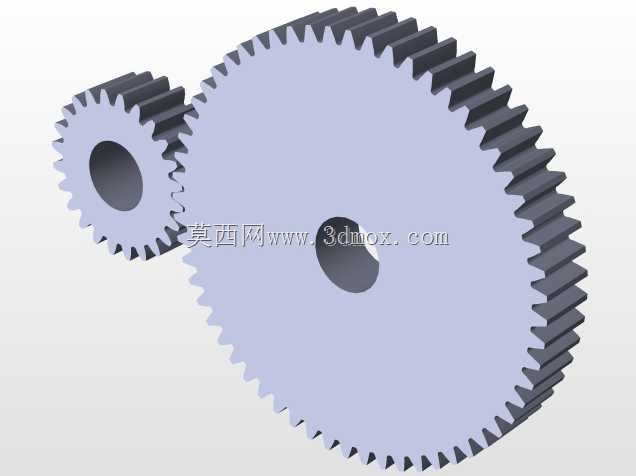

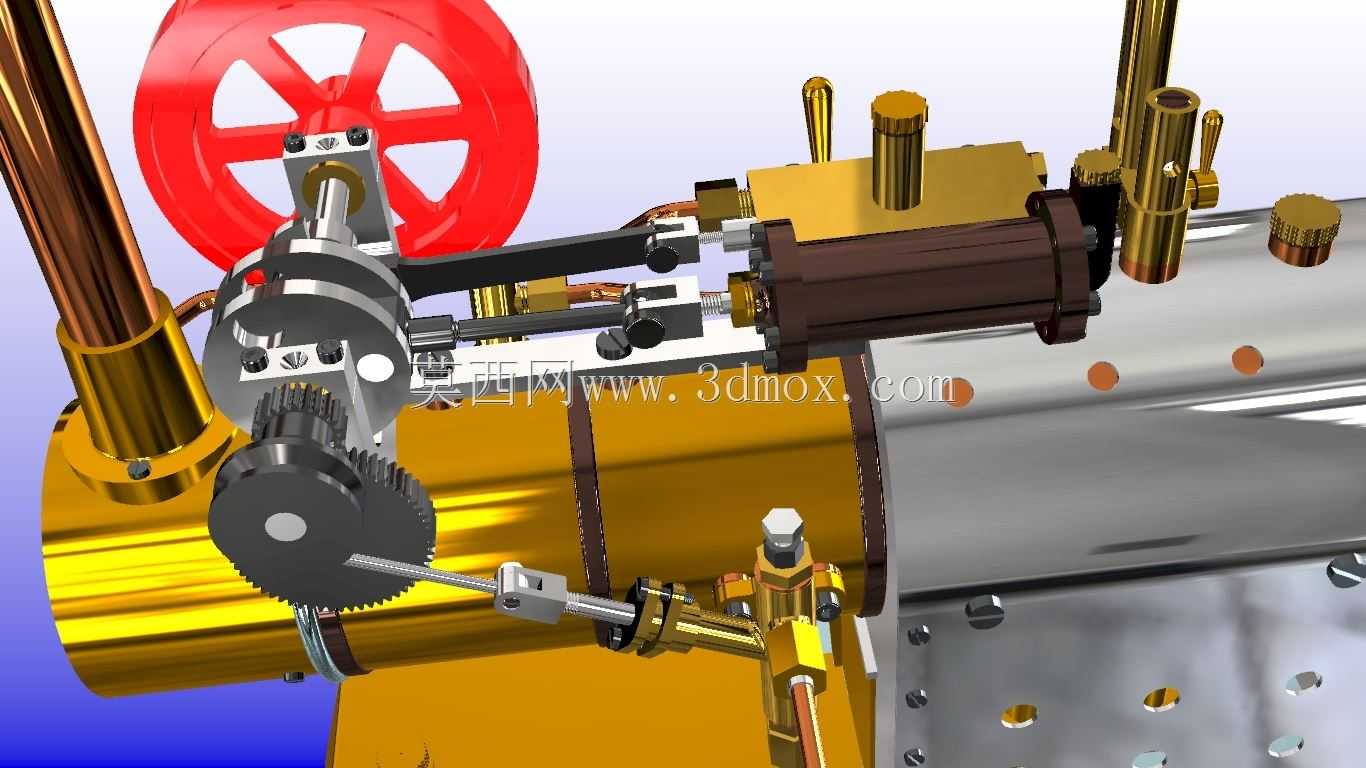

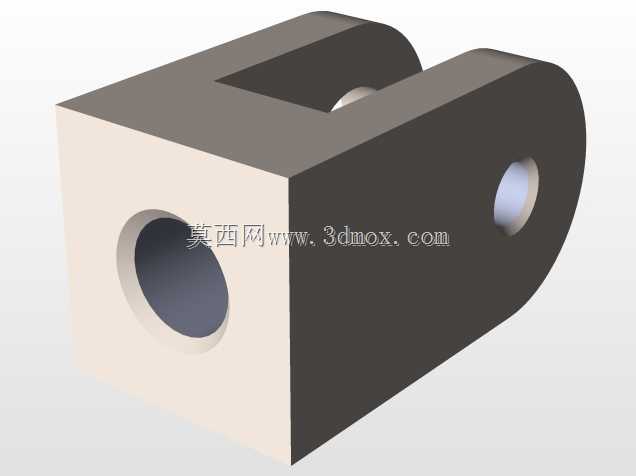

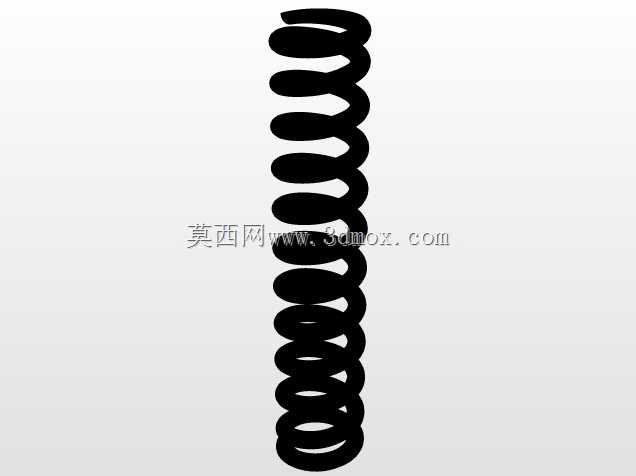

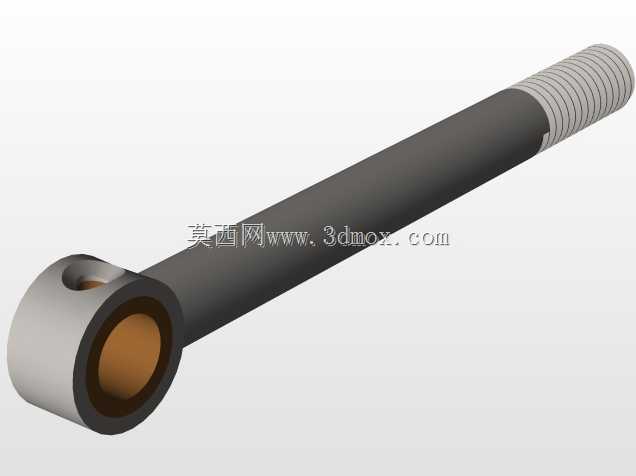

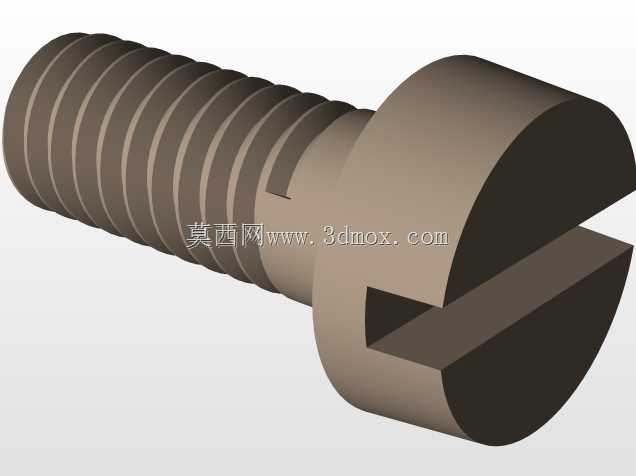

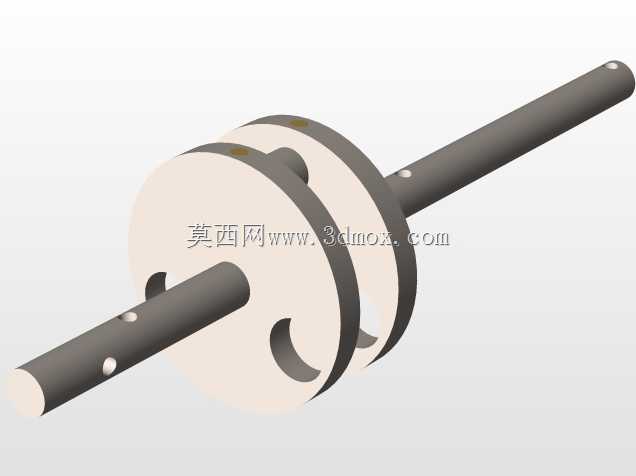

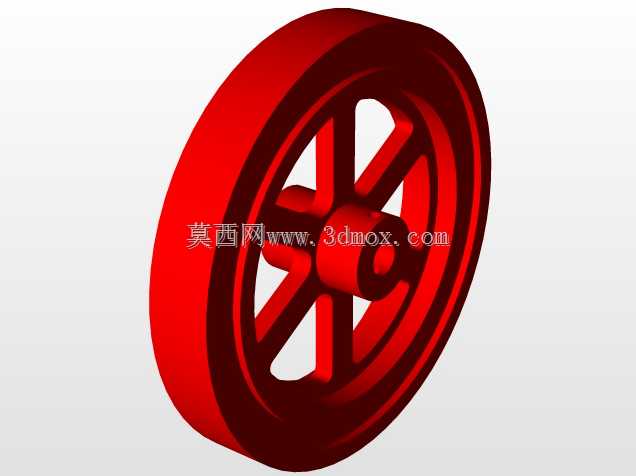

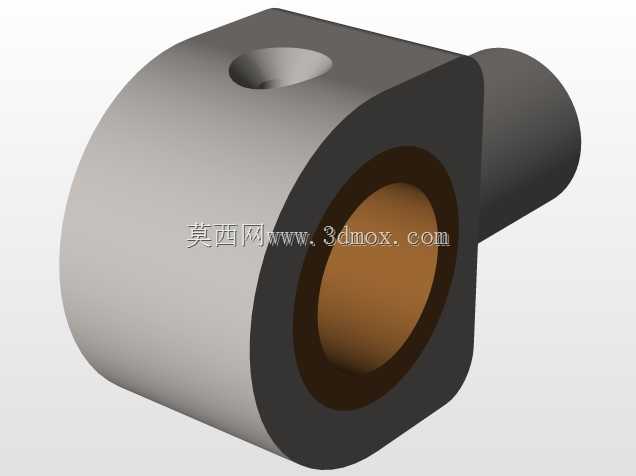

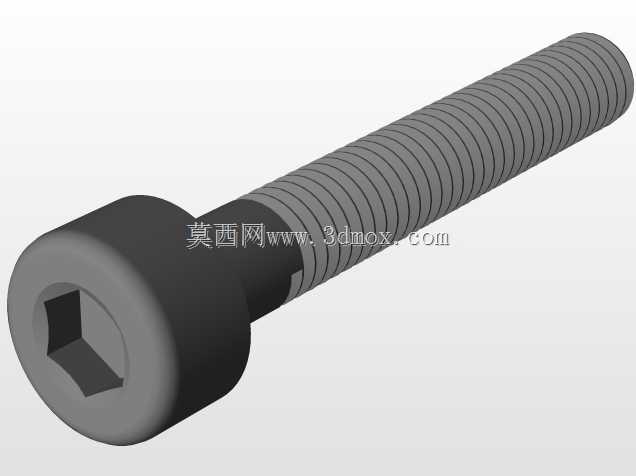

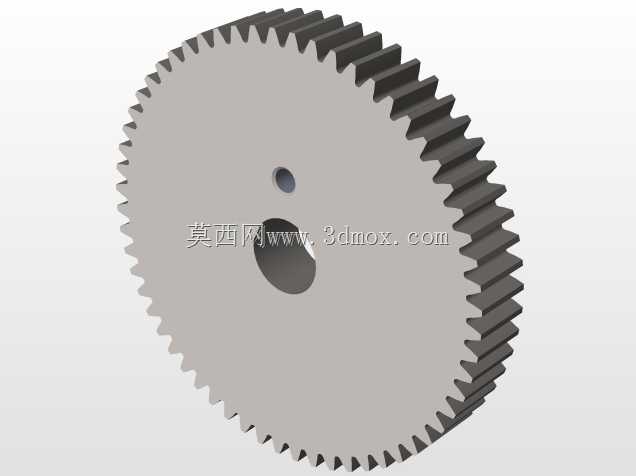

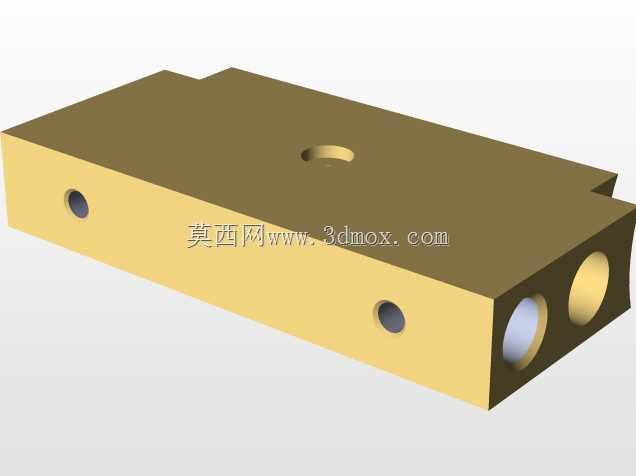

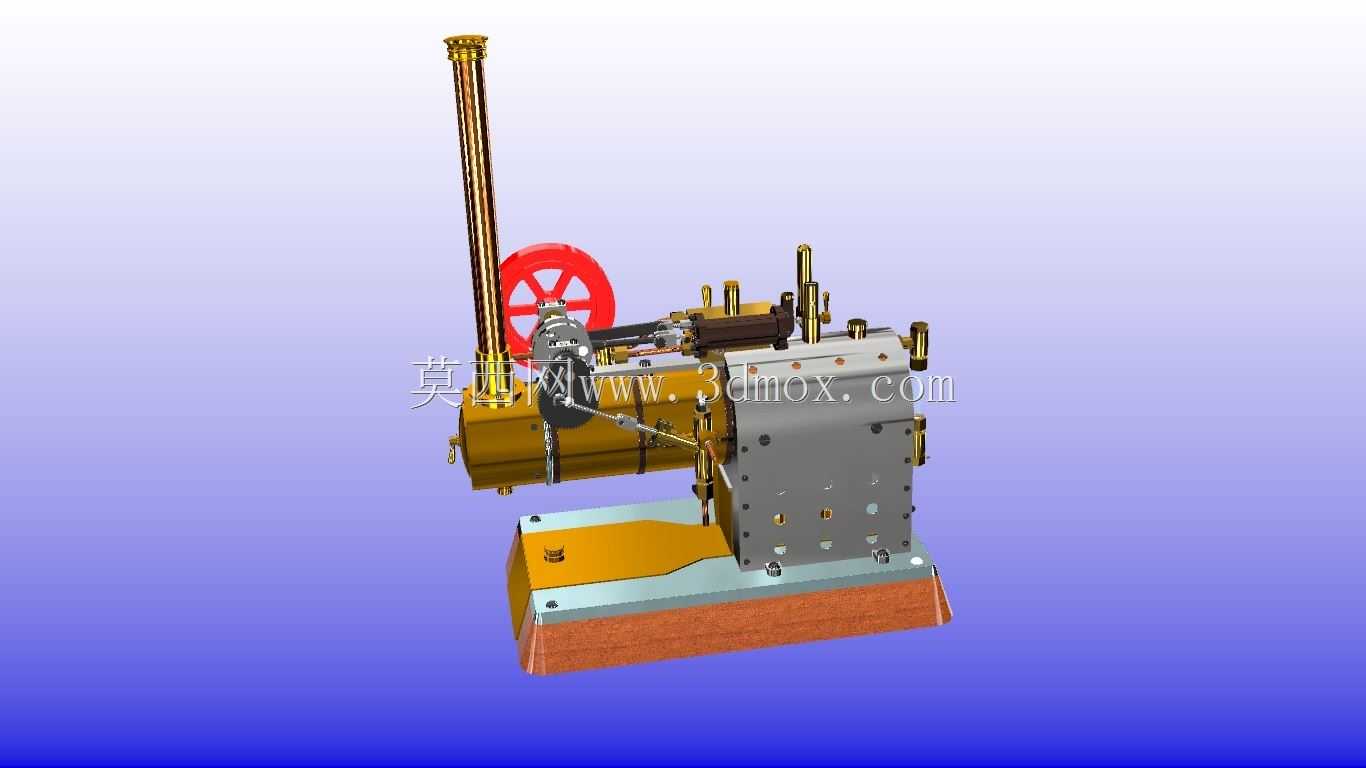

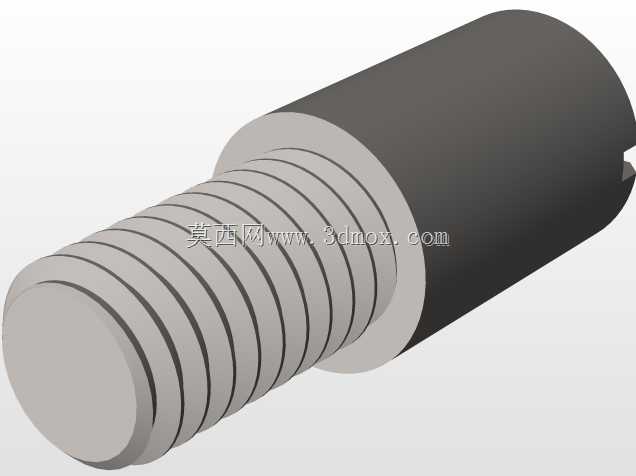

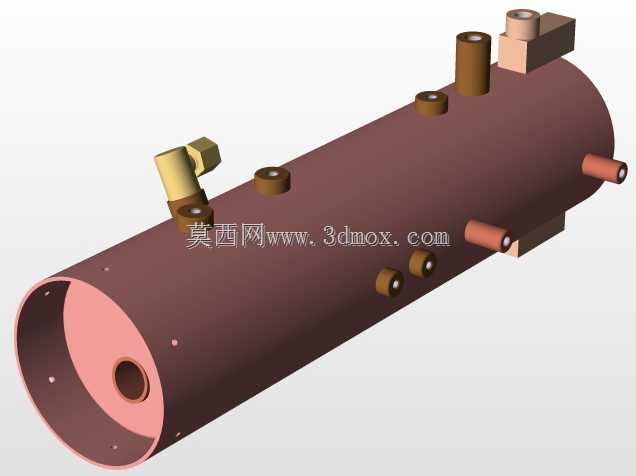

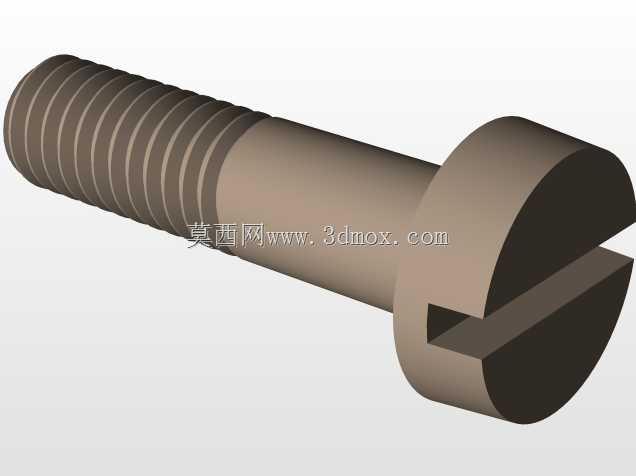

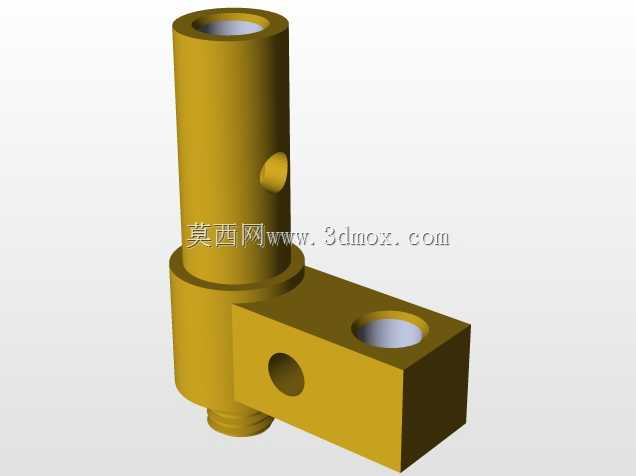

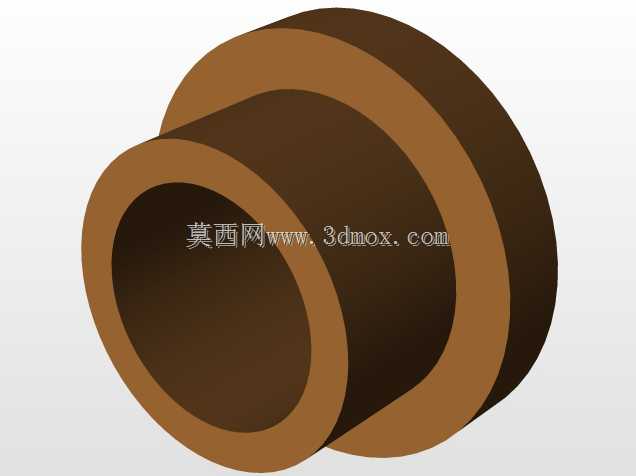

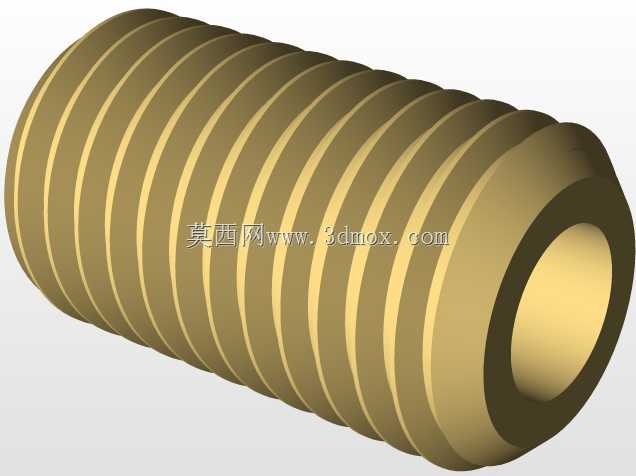

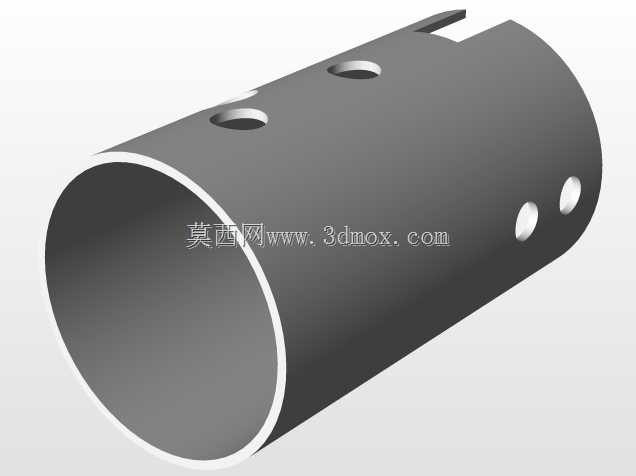

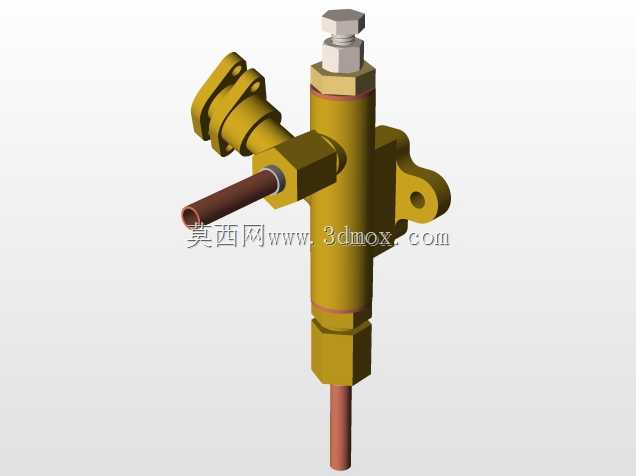

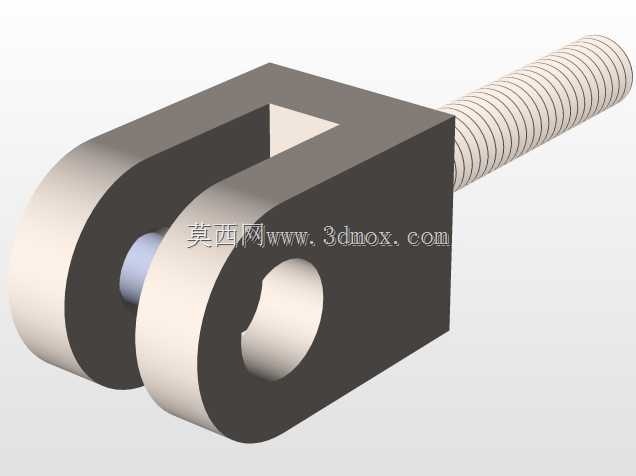

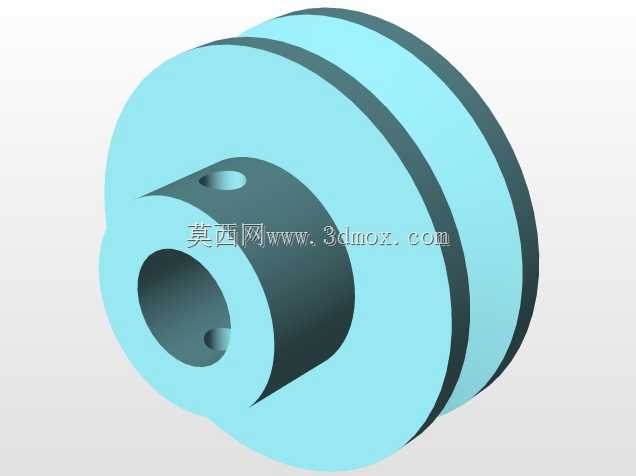

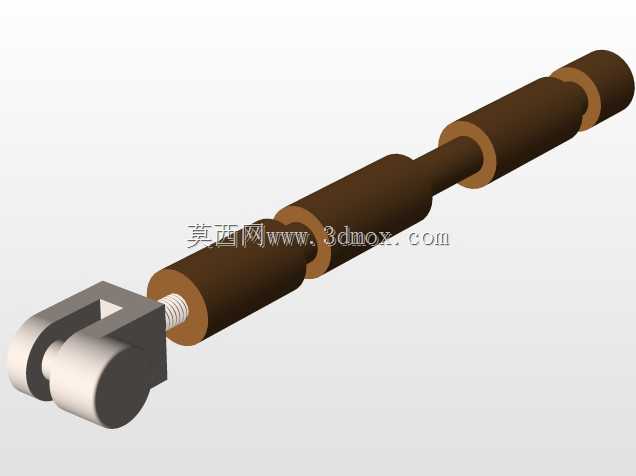

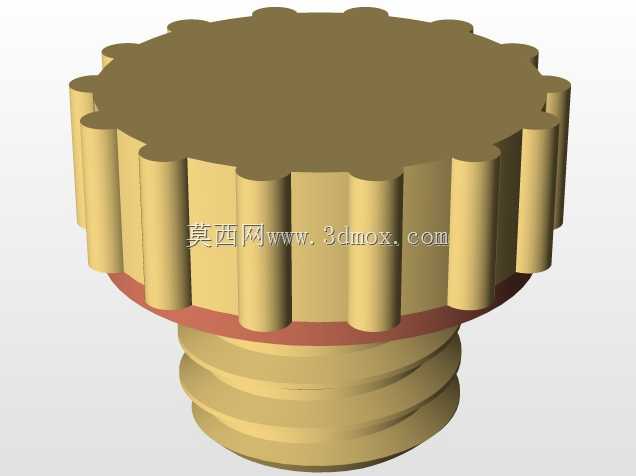

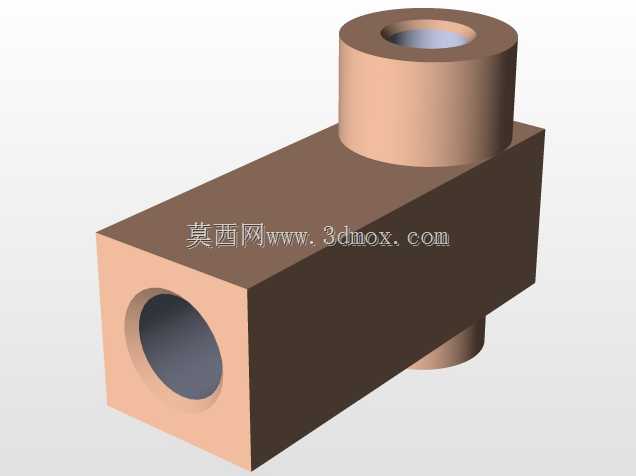

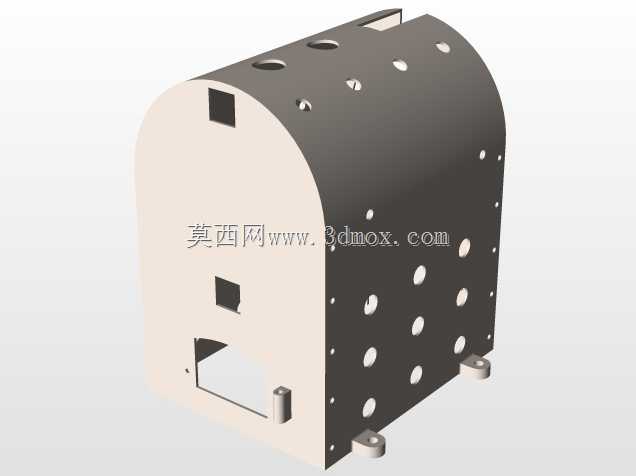

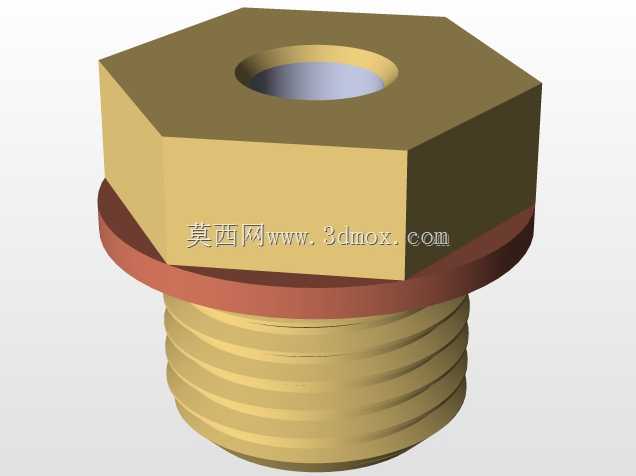

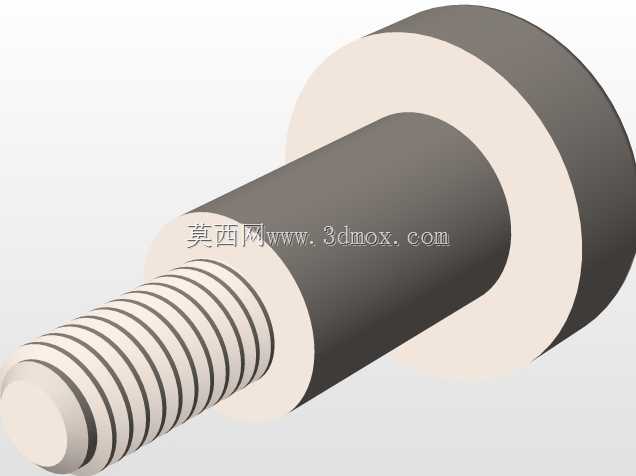

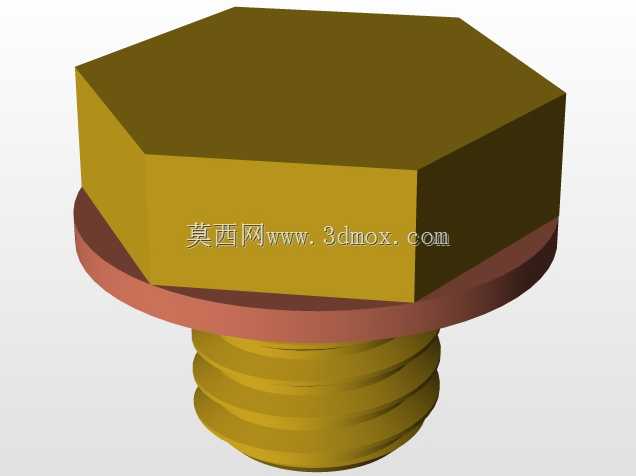

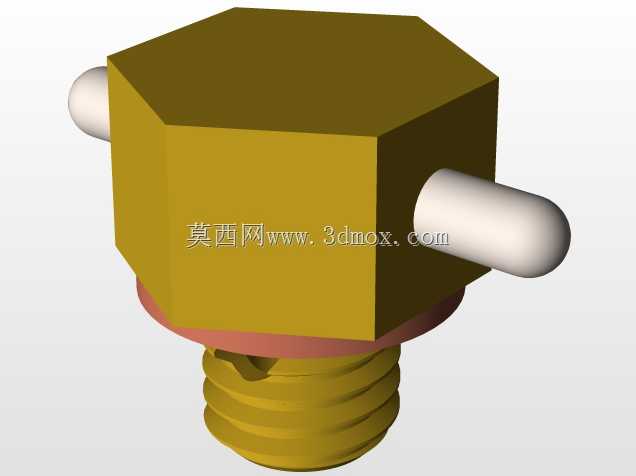

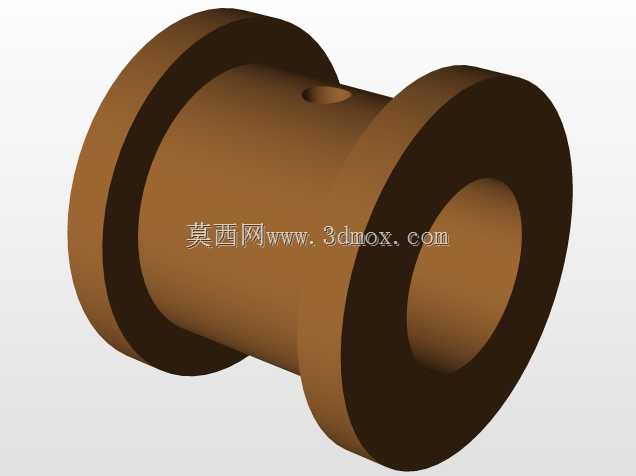

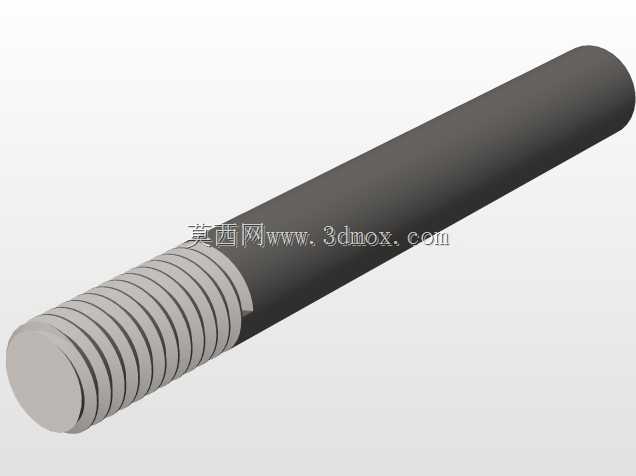

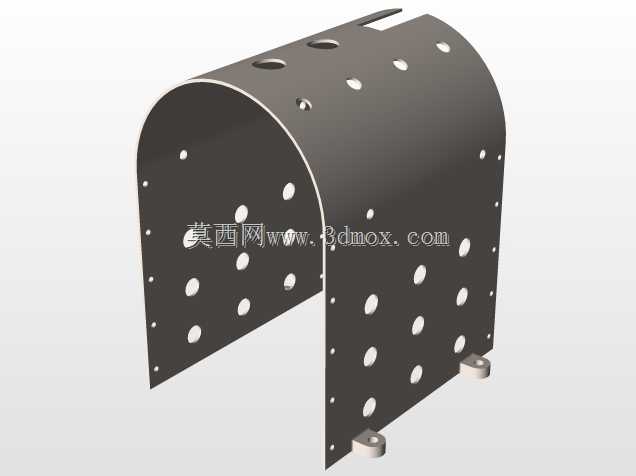

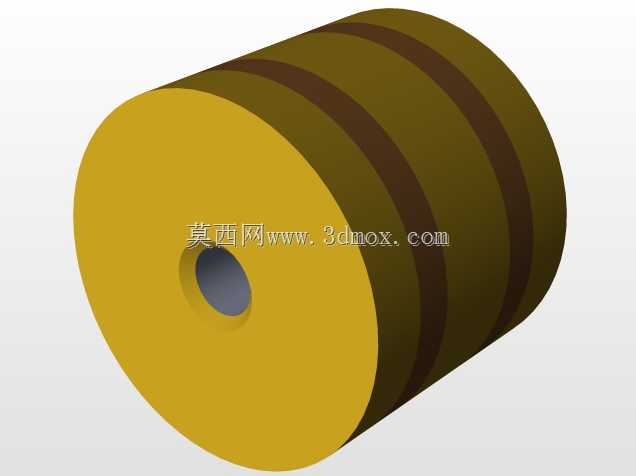

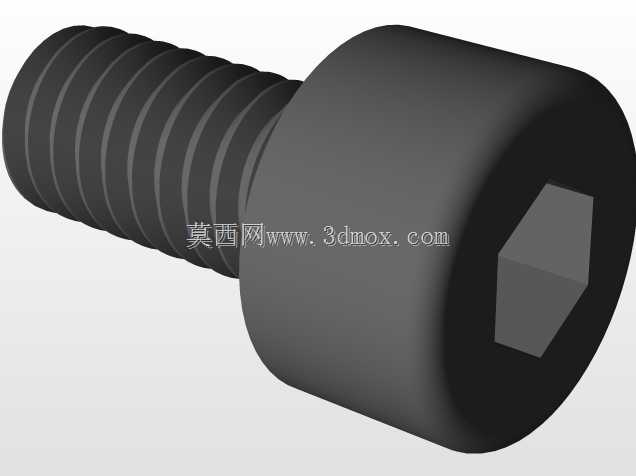

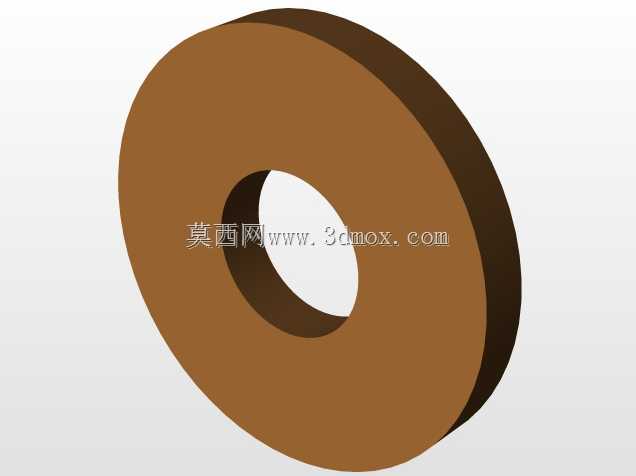

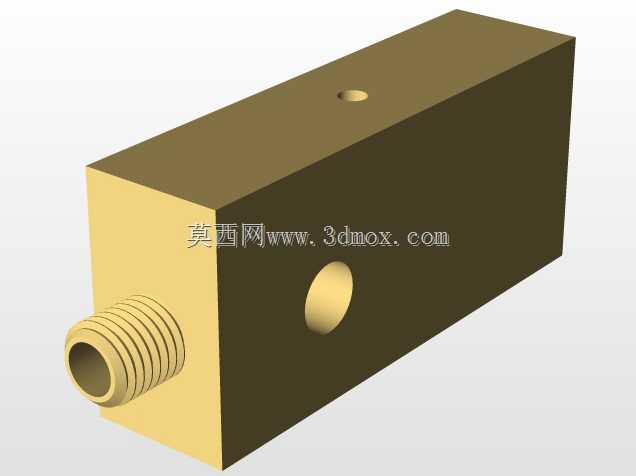

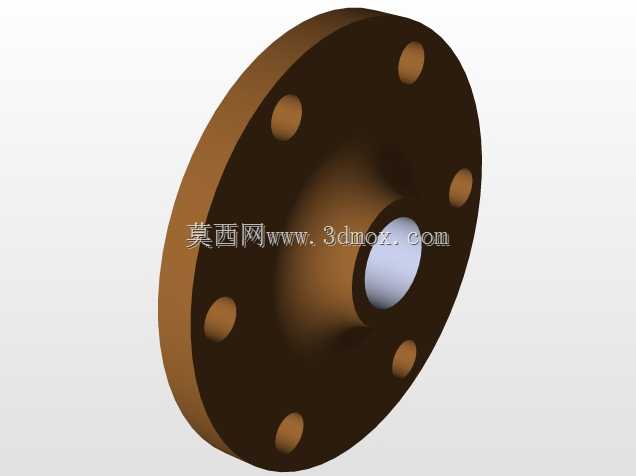

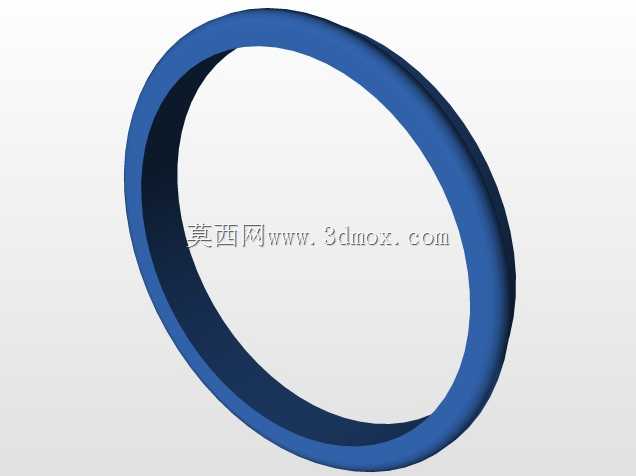

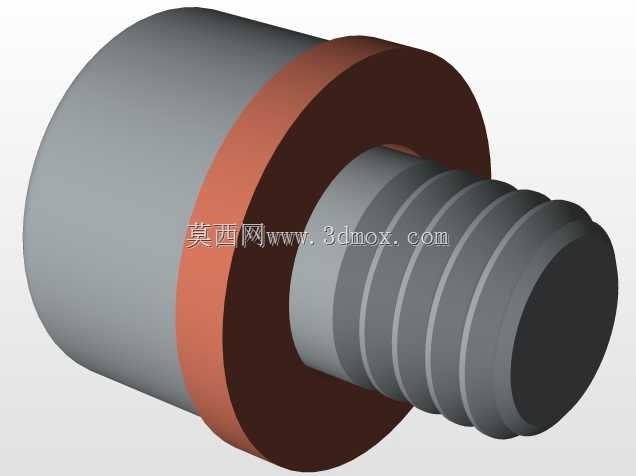

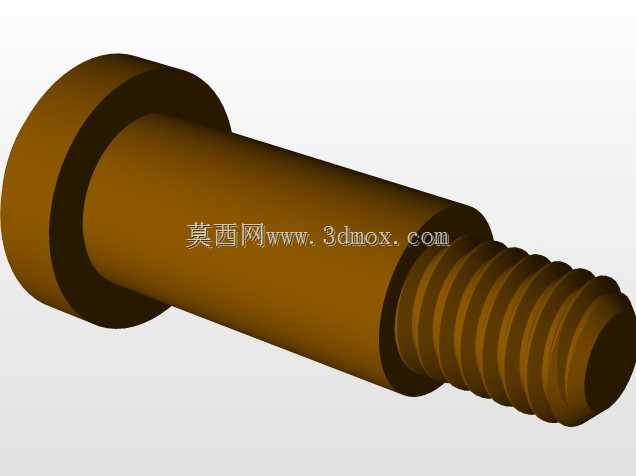

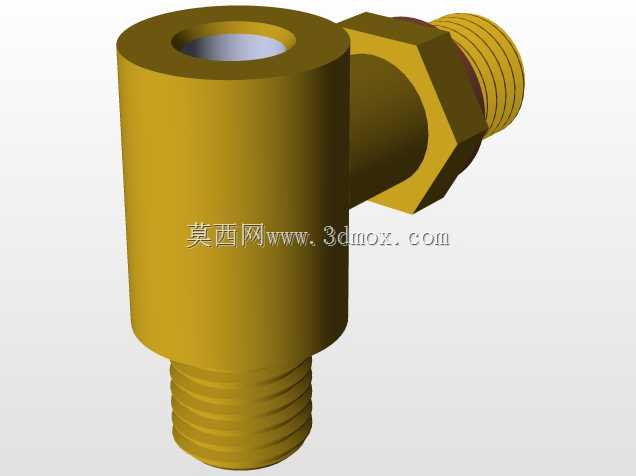

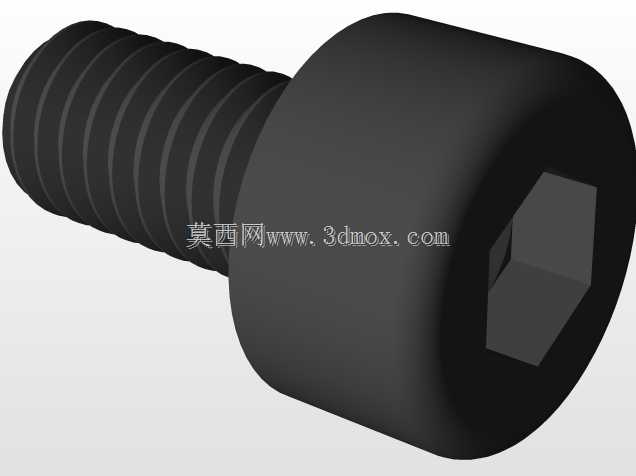

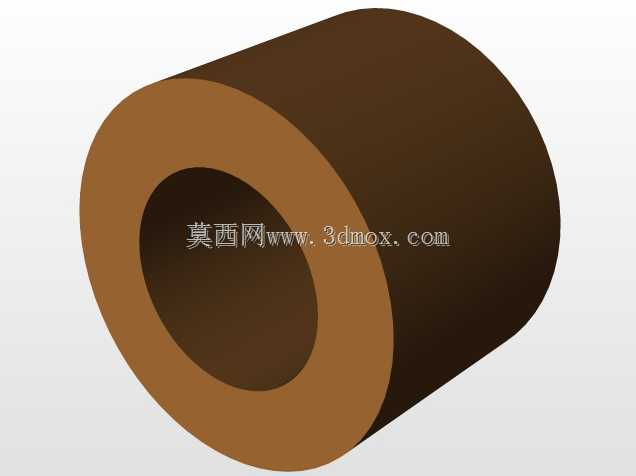

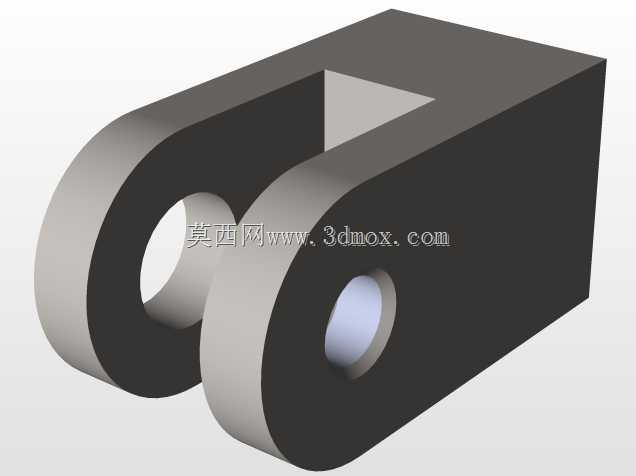

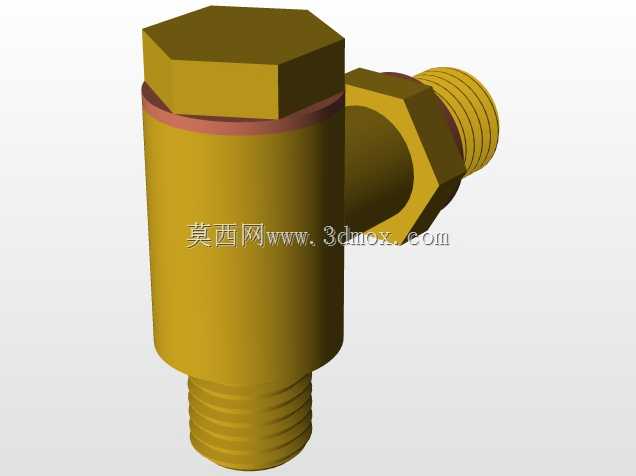

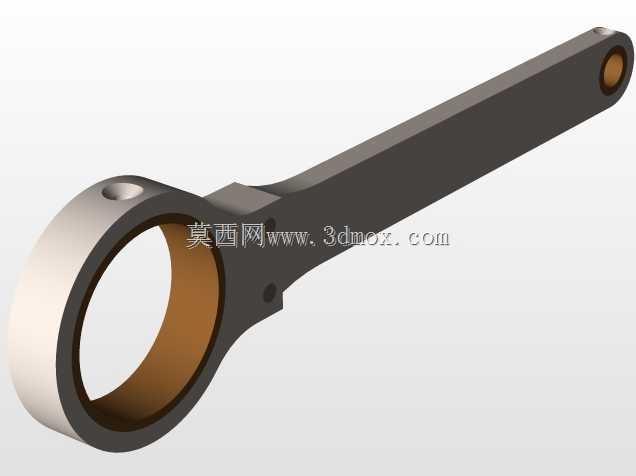

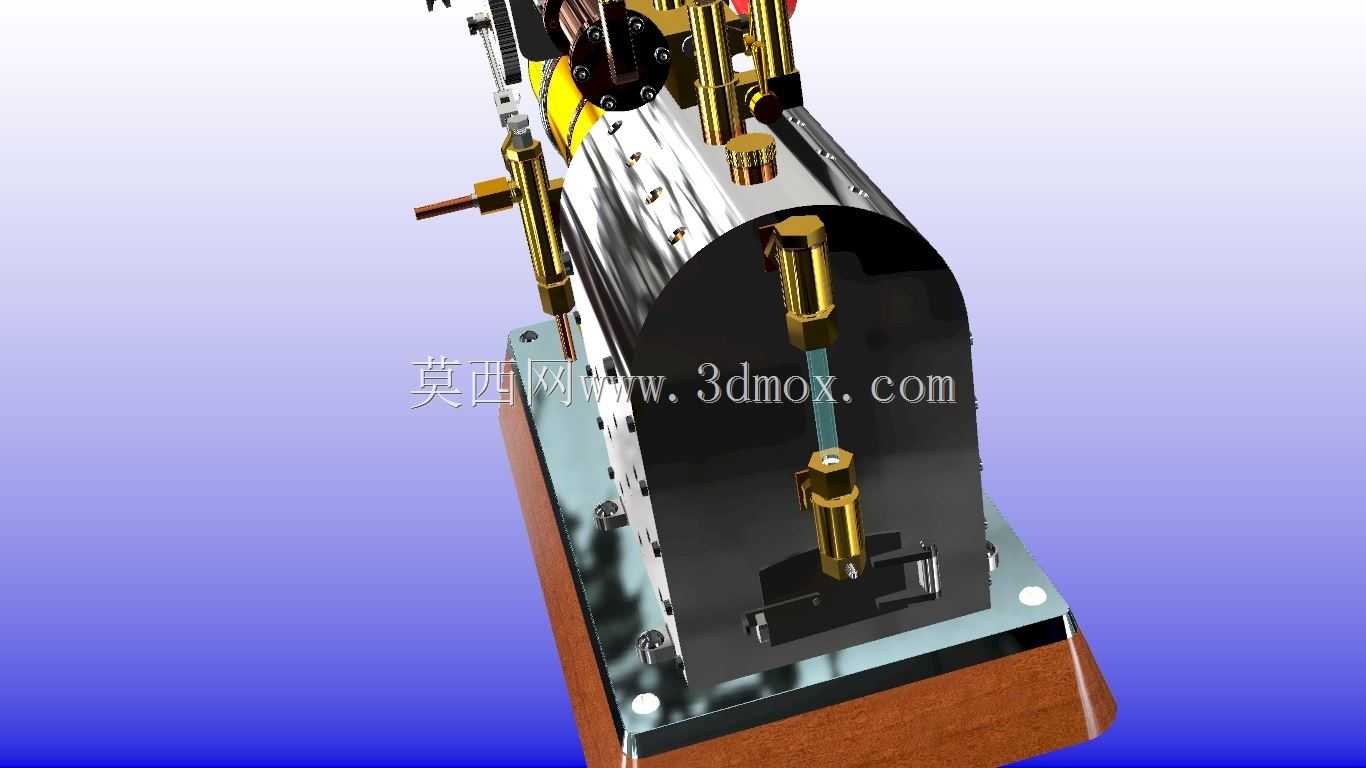

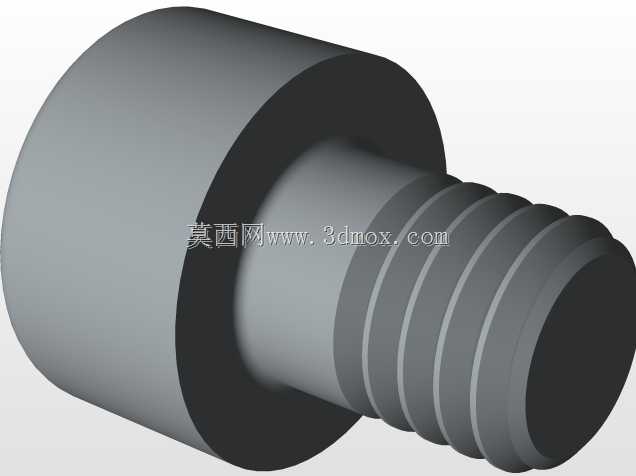

这套集成给水泵的蒸汽动力装置，多应用在小型教学演示台、便携动力试验台、复古动力模型复刻以及微型工业辅机动力供给场景中，区别于大型工业锅炉配套的蒸汽机组，它将蒸汽发生、动力输出、给水补给三个核心模块做了高度集成，不需要额外搭建复杂的管路辅件就能完成完整的蒸汽动力循环。从实际功能来看，装置下部的圆柱腔体为蒸汽发生段，腔体上预留的多个铜质接头分别承担水位观测、压力泄放、蒸汽输出的作用，配套的给水泵通过连杆结构与动力输出端的曲轴做机械联动，不需要额外配置独立的驱动电机就能实现运行过程中的自动补水，避免蒸汽发生段干烧，同时可以根据蒸汽输出的速率动态匹配给水量，维持腔体内水位稳定。动力输出段采用单缸卧式活塞结构，蒸汽进入气缸后推动活塞做往复运动，通过曲柄滑块结构将直线运动转化为飞轮的旋转运动，外露的齿轮组一方面承担动力传递的减速作用，匹配给水泵的往复动作频率，另一方面也可以外接输出轴，为外部小型负载提供旋转动力。设计过程中优先考虑了模块的拆装便利性，所有管路接头都采用标准管螺纹连接，气缸与蒸汽腔体之间的密封面采用平面铜垫密封，既可以承受低压蒸汽的工作压力，也方便后期拆解维护；飞轮采用大直径轮式结构，依靠自身转动惯量抵消活塞往复运动的死点冲击，保证动力输出的平顺性。安装边界上，整套装置的重心集中在下部的蒸汽腔体段，底部预留了四个对称的安装螺孔，可以直接固定在钢制安装基座上，不需要额外做配重处理；外露的运动部件都做了安全间隙预留，飞轮外侧与周边管路的间隙满足手动盘车的操作空间，给水泵的连杆活动区域没有干涉点，日常盘车检查时不会出现卡滞。从结构细节来看，蒸汽输出管路设置了独立的截止阀，可以根据负载需求手动调节蒸汽进气量，从而控制动力输出的转速，气缸侧壁的泄油孔可以及时排出润滑过程中残留的废油，避免废油混入蒸汽管路造成堵塞。
