V6发动机缸体静态结构力学分析模型

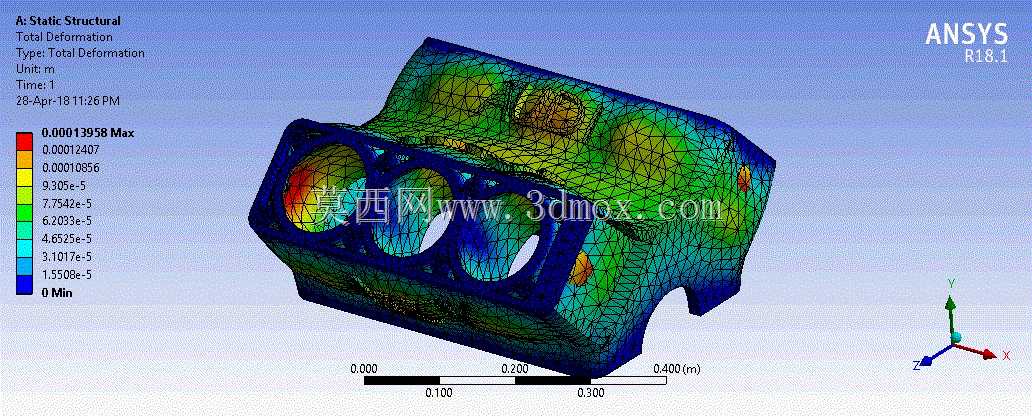

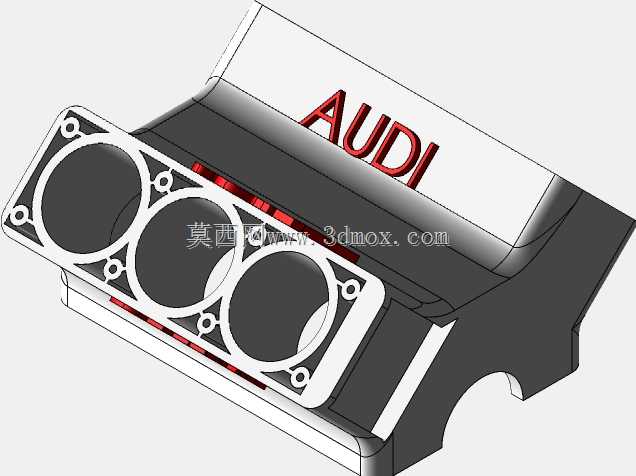

在车用动力总成的正向开发流程中，缸体作为整台发动机的核心承载基体，需要同时承接曲柄连杆机构的往复冲击载荷、燃烧室内的爆发压力、冷却系统的液压载荷以及附件系统的安装静载荷，其静态结构刚度直接决定了整机运行的可靠性、NVH表现与服役寿命。这款V型六缸发动机缸体的静态结构分析模型，完全围绕工程实际中的刚度校核需求搭建，建模阶段还原了缸体的主轴承座安装面、缸盖螺栓孔阵列、冷却水道腔室、曲轴箱加强筋、附件安装凸台等全部关键受力结构，没有做过度的几何简化，避免因特征省略导致的应力计算偏差。从结构设计思路来看，V型夹角的缸体布局本身就对两侧缸列的刚度对称性有极高要求，建模时完整保留了缸筒外壁的加强筋分布、主轴承盖的结合面结构、缸体上下端面的螺栓孔位边界，能够真实复现实际装配状态下的约束条件。在实际工程应用场景中，这类静态结构分析结果可以直接支撑缸体的壁厚优化、筋条布局调整、螺栓预紧力参数匹配，比如通过总变形云图可以快速定位刚度薄弱区域，判断缸筒变形量是否会影响活塞环的密封性能，主轴承座的变形是否会导致曲轴运转偏磨，冷却水道周边的应力集中是否会引发长期服役后的疲劳开裂。模型的尺寸边界完全参照量产V6缸体的实际参数设定，长度方向覆盖从前端轮系安装面到后端飞轮结合面的全段尺寸，宽度方向包含两侧缸列的完整外轮廓，高度方向从油底壳安装面延伸至缸盖结合面，所有安装孔位的位置度、结合面的平面度边界都和实际加工要求保持一致，能够直接对接后续的详细结构设计、工艺性校核以及试验方案制定。不同于仅做外观展示的三维数模，这款分析模型的网格划分完全遵循结构力学仿真的工程规范，在应力集中的圆角位置、螺栓孔周边、筋条衔接处做了网格加密，能够精准捕捉微小变形的分布规律，计算得到的总变形分布结果可以直观呈现不同载荷工况下缸体各区域的变形量差异，帮助设计人员快速识别结构设计中的风险点，在开发前期就完成结构刚度的迭代优化，减少后续物理样机的试验轮次，缩短整个动力总成的开发周期。
