板条箱搬运码垛工业机械手结构设计

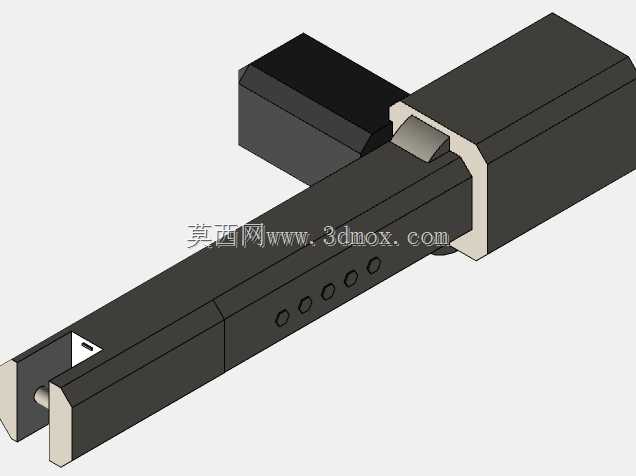

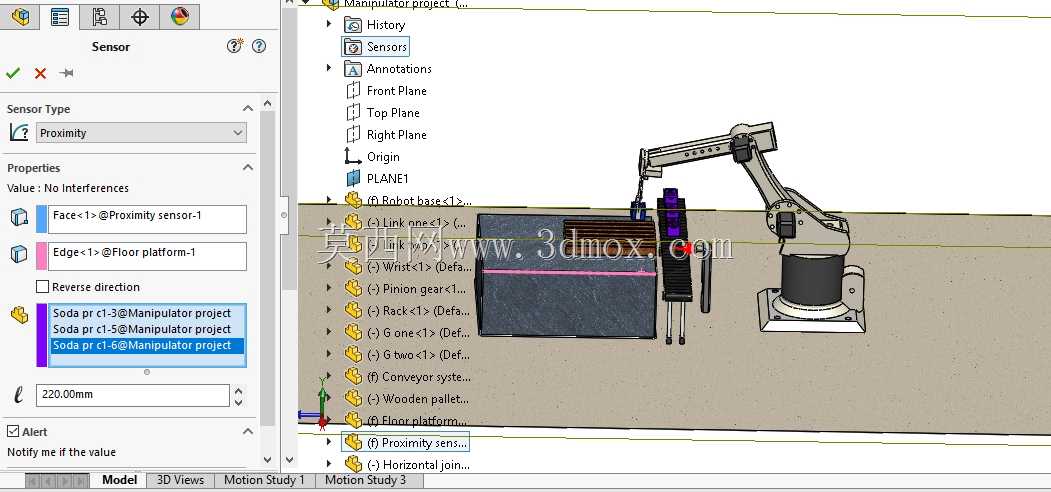

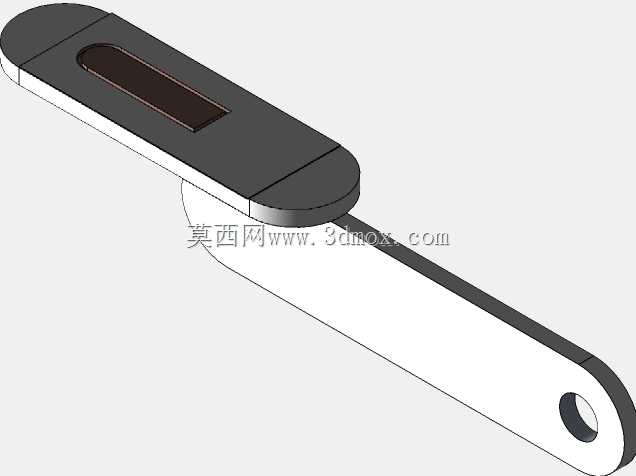

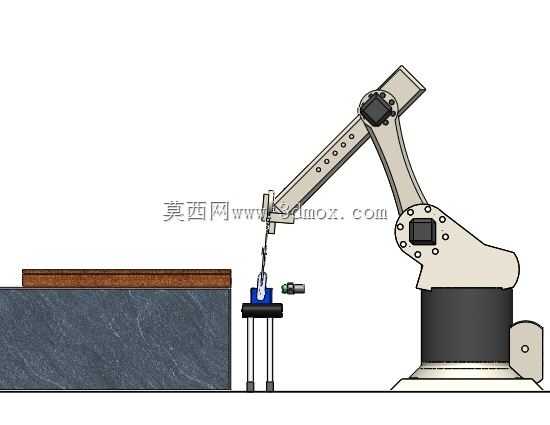

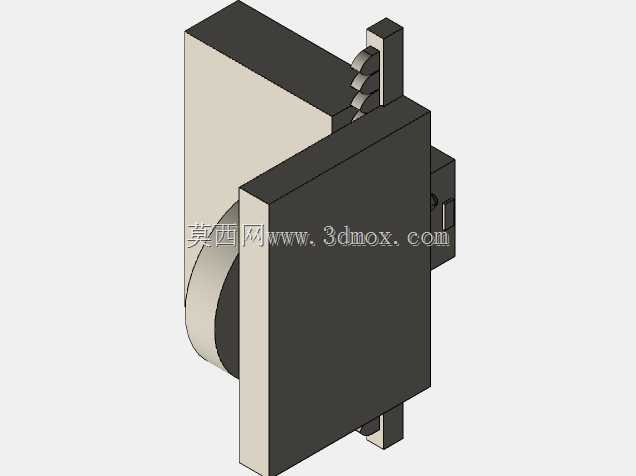

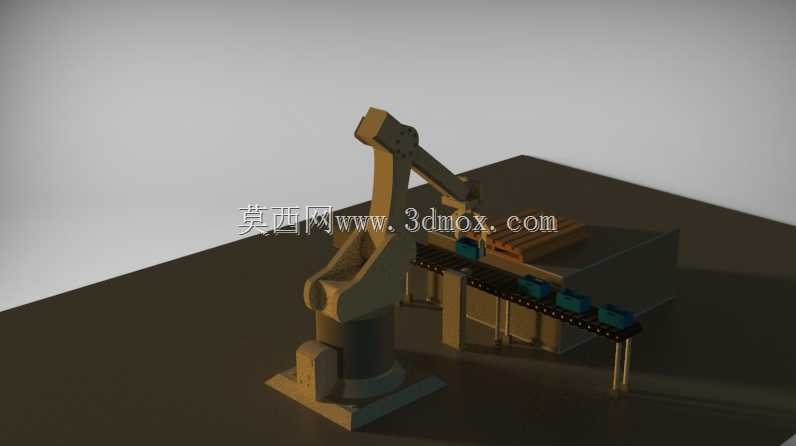

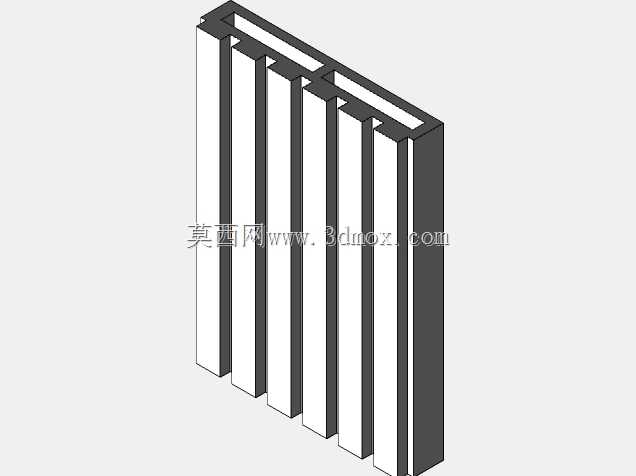

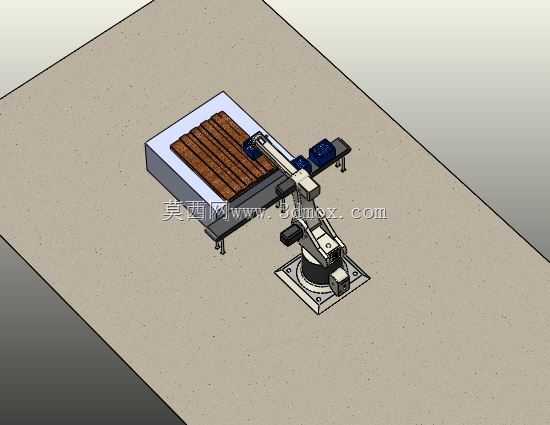

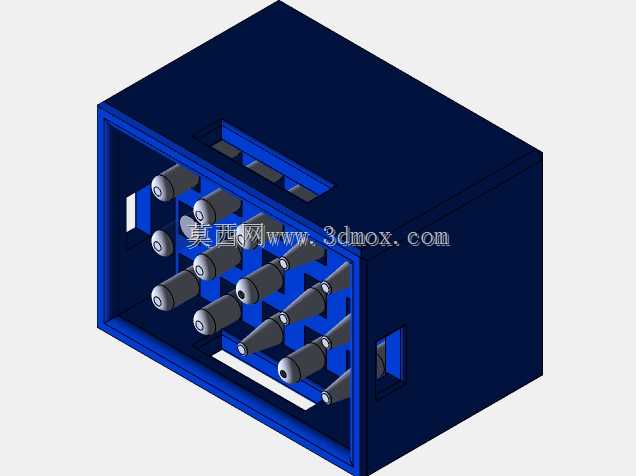

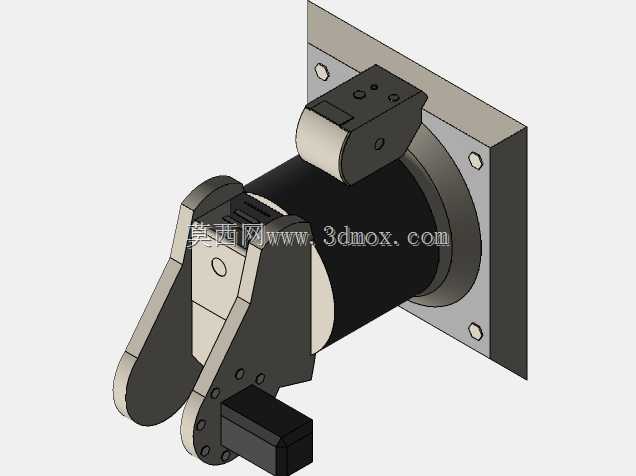

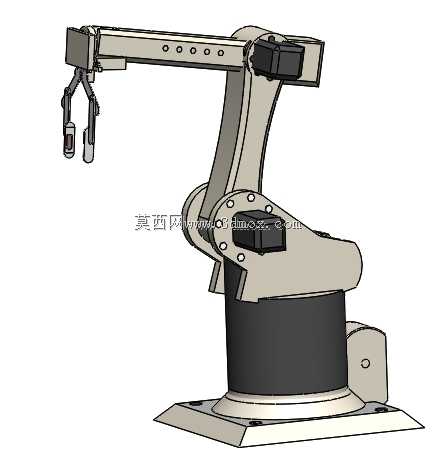

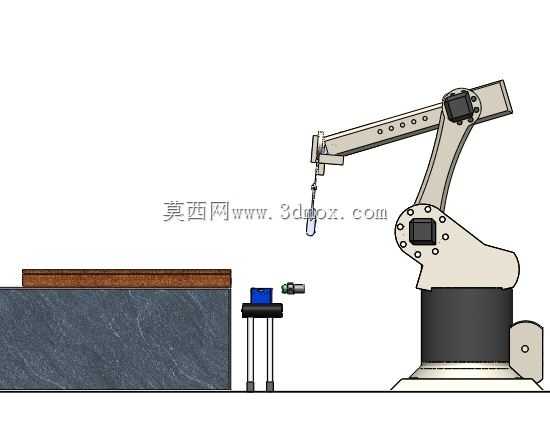

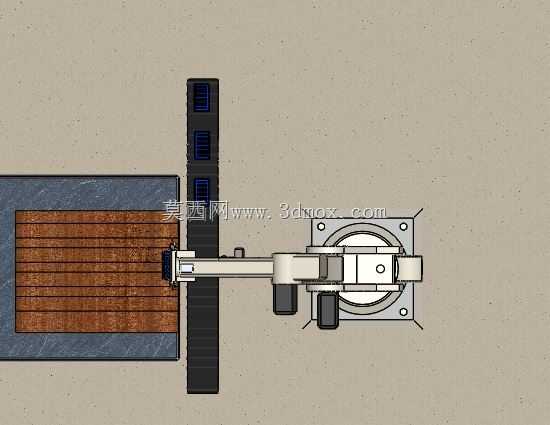

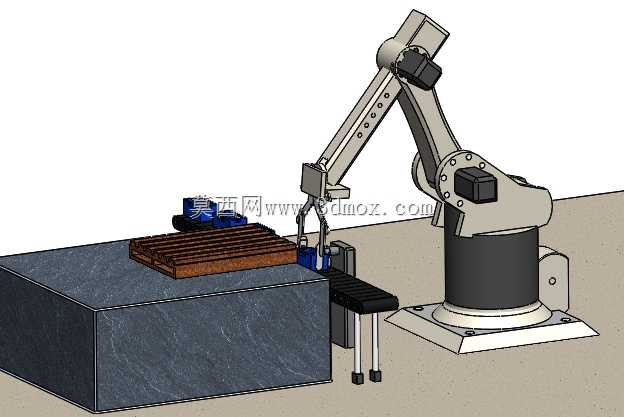

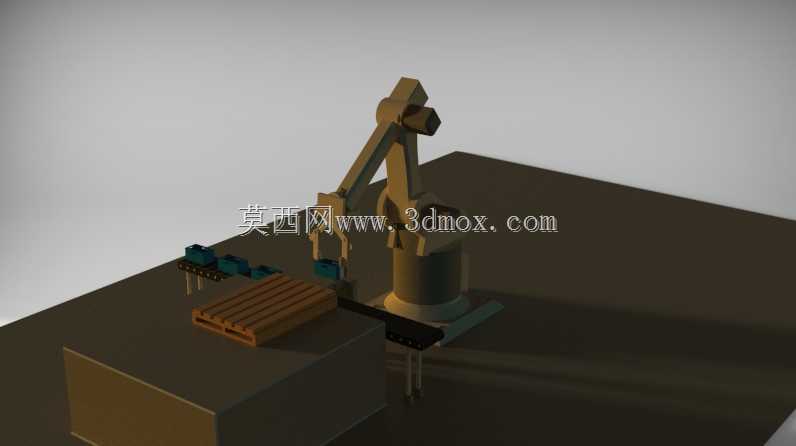

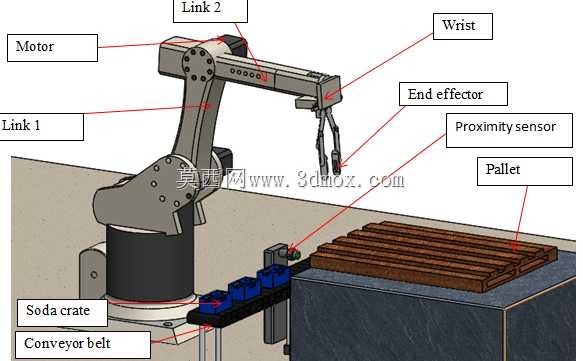

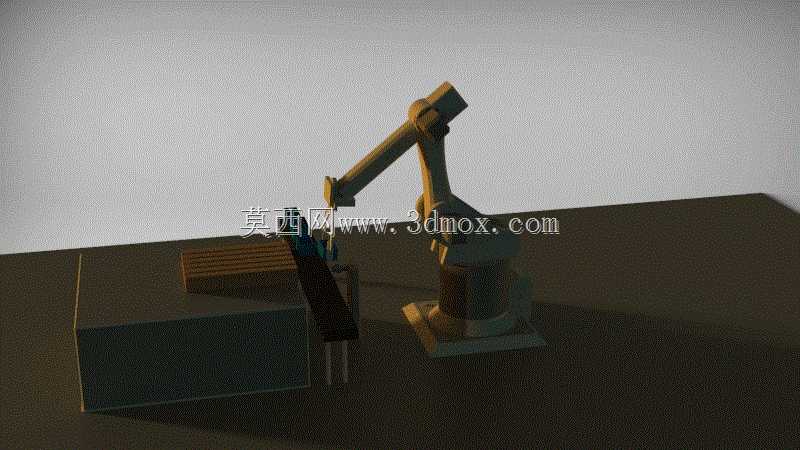

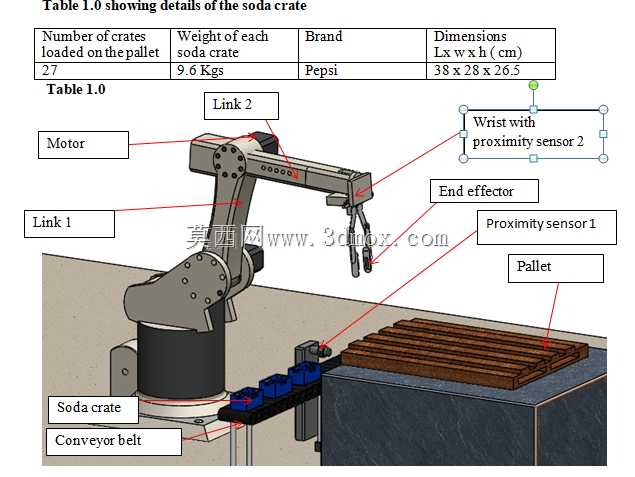

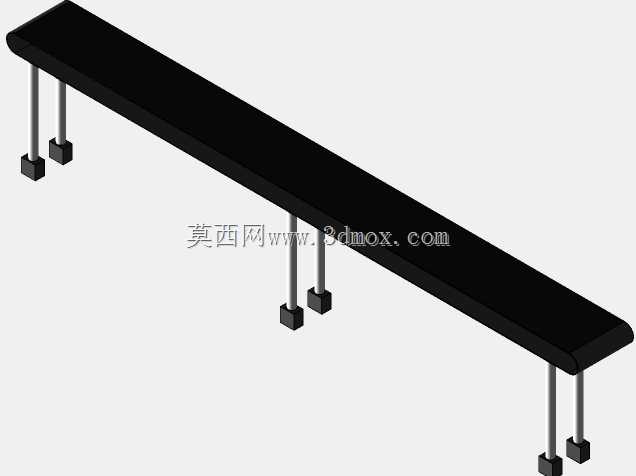

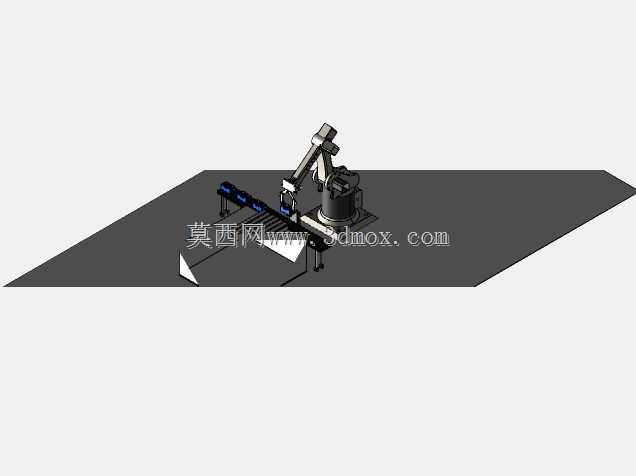

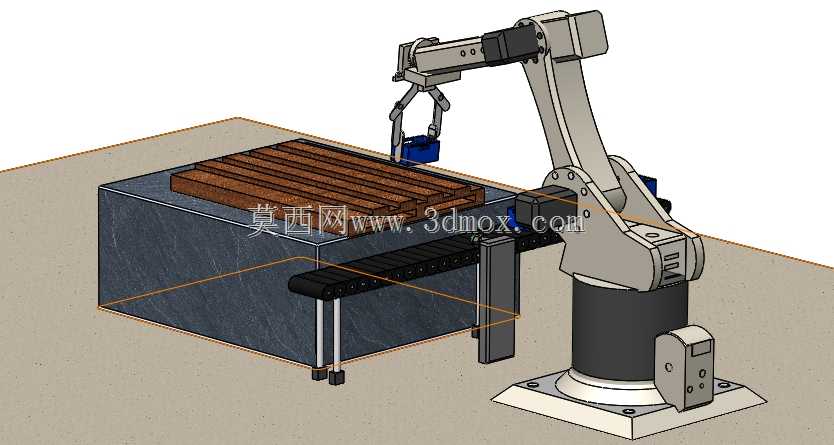

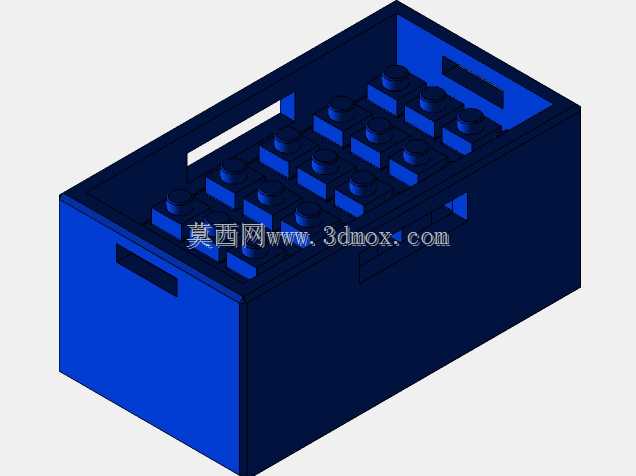

这套码垛机械手的设计初衷，是解决包装、仓储环节中板条箱从输送线到托盘的自动转运需求，在快消品、建材、粮油加工等需要规整成垛货物的生产场景中，这类设备可以替代人工完成重复性的重物搬运动作，降低一线操作人员的劳动强度，同时规避人工码垛过程中存在的堆垛不齐、磕碰损伤货物、长时间作业效率衰减等问题。从结构设计逻辑来看，整机采用关节式多自由度构型，底座承担整机承重与回转功能，大臂、小臂通过铰接结构配合伺服驱动实现作业范围内的任意点位到达，末端执行器针对板条箱的外形特征做了适配设计，可稳定抓取不同规格的板条类箱体，不会在转运过程中出现松脱滑落的情况。设计过程中优先考虑了安装边界的适配性，底座安装尺寸预留了常规生产线线边的安装空间，不需要对现有输送线、托盘工位做大规模改造即可完成部署，作业半径覆盖单条输送线上料位与标准托盘的全部码放点位，可完成1.2米*1米标准托盘上多层货物的码放作业，最大举升高度适配常规仓储码垛的四层堆垛需求。设备的动作逻辑围绕实际生产节拍设计，从传送带取料时，通过接近检测元件确认箱体到位后再执行抓取动作，避免空抓或者碰撞输送线结构，转运过程中走最优路径缩短单循环作业时间，放料时根据预设的垛型坐标逐层逐列摆放，保证整垛货物规整度满足后续叉车转运的要求。关节处的驱动选型匹配了对应负载的扭矩需求，在额定负载下运行无抖动，重复定位精度可满足码垛作业的位置偏差要求，不会出现放料错位导致的垛型坍塌问题。整体结构做了管线内置处理，避免运行过程中管线与周边设备、货物发生剐蹭，降低后期维护的频次，日常运维仅需定期检查铰接处的润滑情况与紧固件松紧即可，适配工厂长时间连续生产的使用需求。在布局设计时，特意预留了安全防护的安装位，可配合现场安全光栅、围栏等设施构成完整的安全作业区间，避免人员误入作业范围引发安全事故，同时机械手的动作速度可根据上下游生产线的节拍做灵活调整，适配不同产能的生产线匹配需求，不会出现产能不匹配导致的线体堵料或者待料情况。
