多关节工业机械臂结构设计

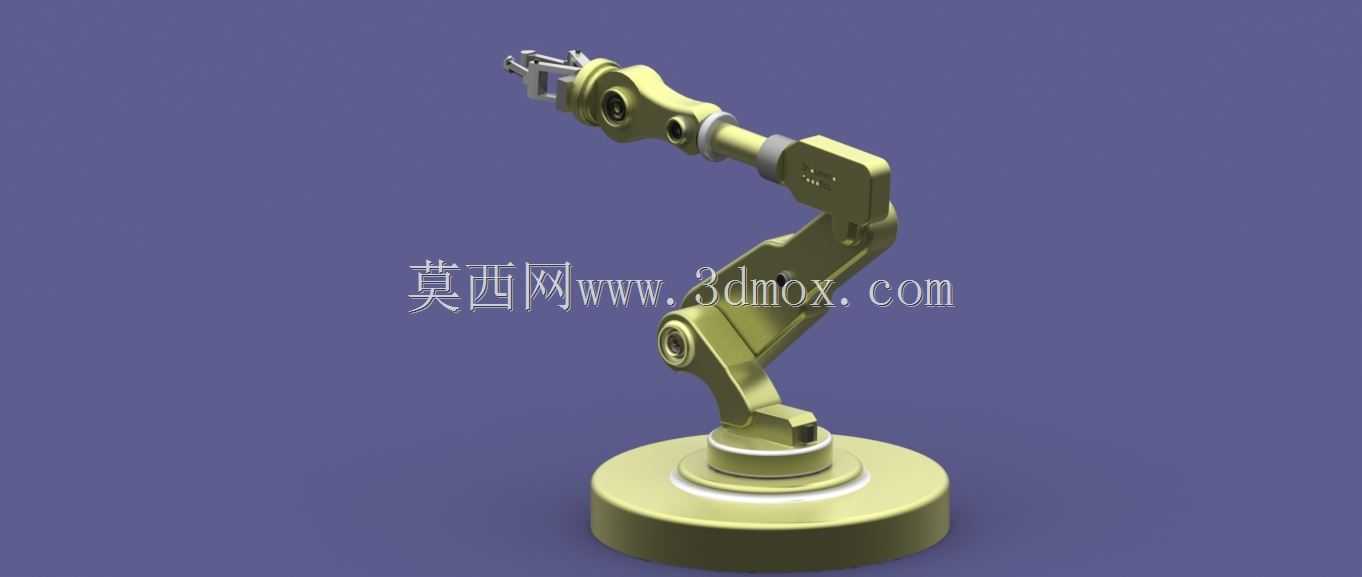

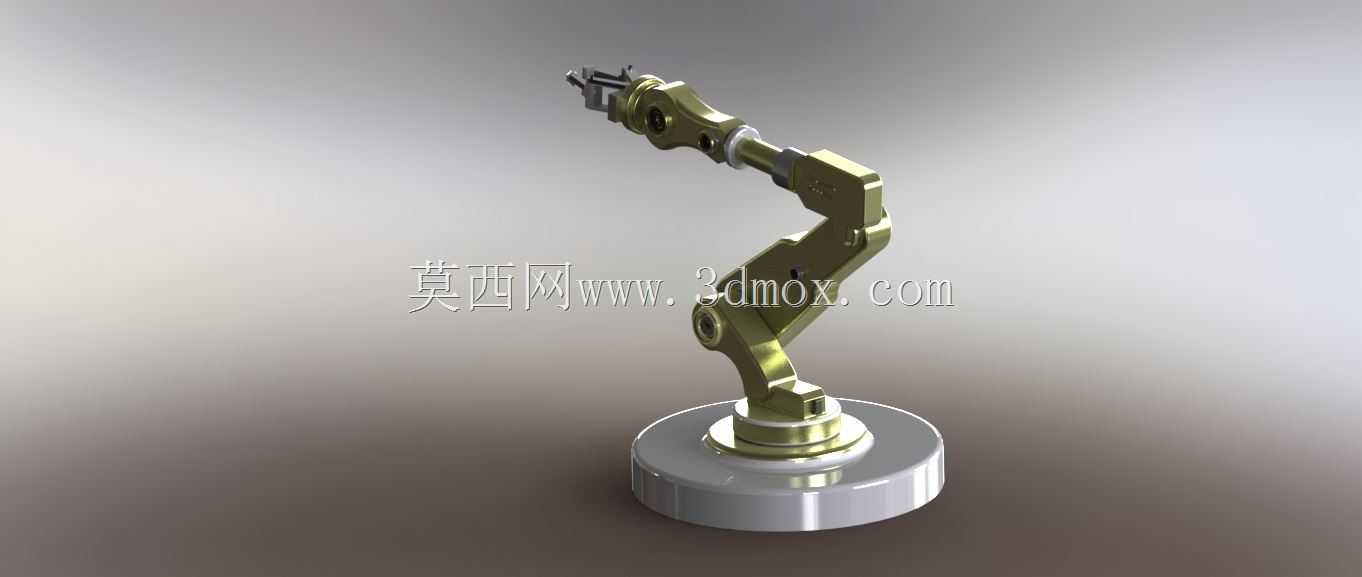

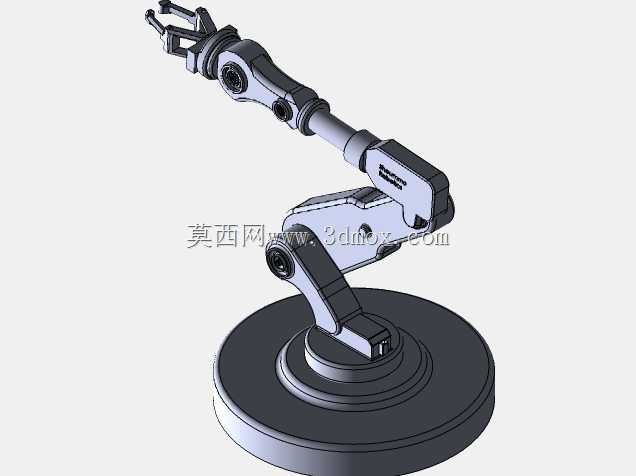

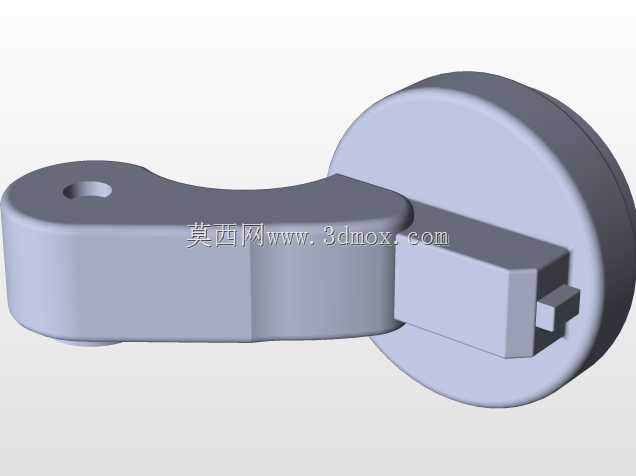

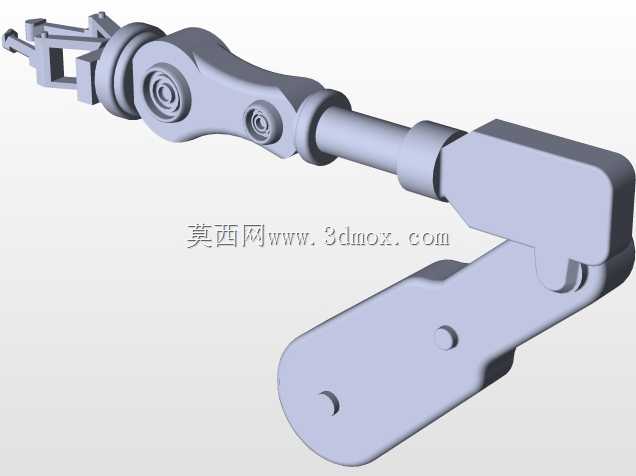

这款多关节机械臂的结构设计，首先要匹配产线常见的工位作业需求，比如小零件上下料、工位间物料转运、简单装配对位这类场景，安装时要注意底座的固定边界，圆形底座需要预留至少1.2倍底座直径的安装平面，保证回转时不会和周边机架、料架产生干涉，底座内部预留的走线空间可以容纳动力线与信号线，避免关节回转时线缆被拉扯磨损。从关节配置来看，这款臂采用了多段串联式关节布局，从底座回转关节开始，依次设置大臂俯仰关节、小臂俯仰关节、腕部回转与俯仰关节，末端可以适配夹爪、吸盘这类常用执行件，每个关节的铰接位置都做了限位结构设计，避免运动过程中出现超程碰撞，臂段的壁厚设计兼顾了刚性与轻量化，不会因为臂身过重导致关节负载过大，同时也能保证末端夹持1-3kg工件时，臂身的形变控制在作业允许的公差范围内。设计过程中没有做过多冗余的外观修饰，所有结构都围绕运动可靠性展开，臂段的走线槽沿着臂身内侧布置，既不会外露影响运动，也方便后期维护时更换线缆。实际应用中，这类机械臂可以搭配在小型自动化产线、教学实训台、轻工装配工位上，不需要过大的安装空间，作业半径可以覆盖以底座为中心的环形作业区域，相邻工位的料盘、工装台只要布置在作业半径范围内，就能通过点位编程完成重复的取放动作。关节处的铰接轴采用了同轴度定位设计，装配时可以保证各段臂的转动中心对齐，减少运动过程中的卡顿与磨损，末端法兰的连接尺寸适配通用的工业执行件接口，不需要额外做转接法兰就能快速更换不同的末端工具。在做三维建模时，各关节的运动副都按照实际转动逻辑做了配合约束，可以直接模拟整个臂的运动行程，验证不同姿态下的干涉情况，提前排查安装后可能出现的运动碰撞问题，底座的安装孔位按照通用的设备安装标准设计，可以直接固定在铝型材机架或者钢制工作台面上，不需要额外加工转接板。
