32cm规格冷库门用制冷黄铜铰链结构

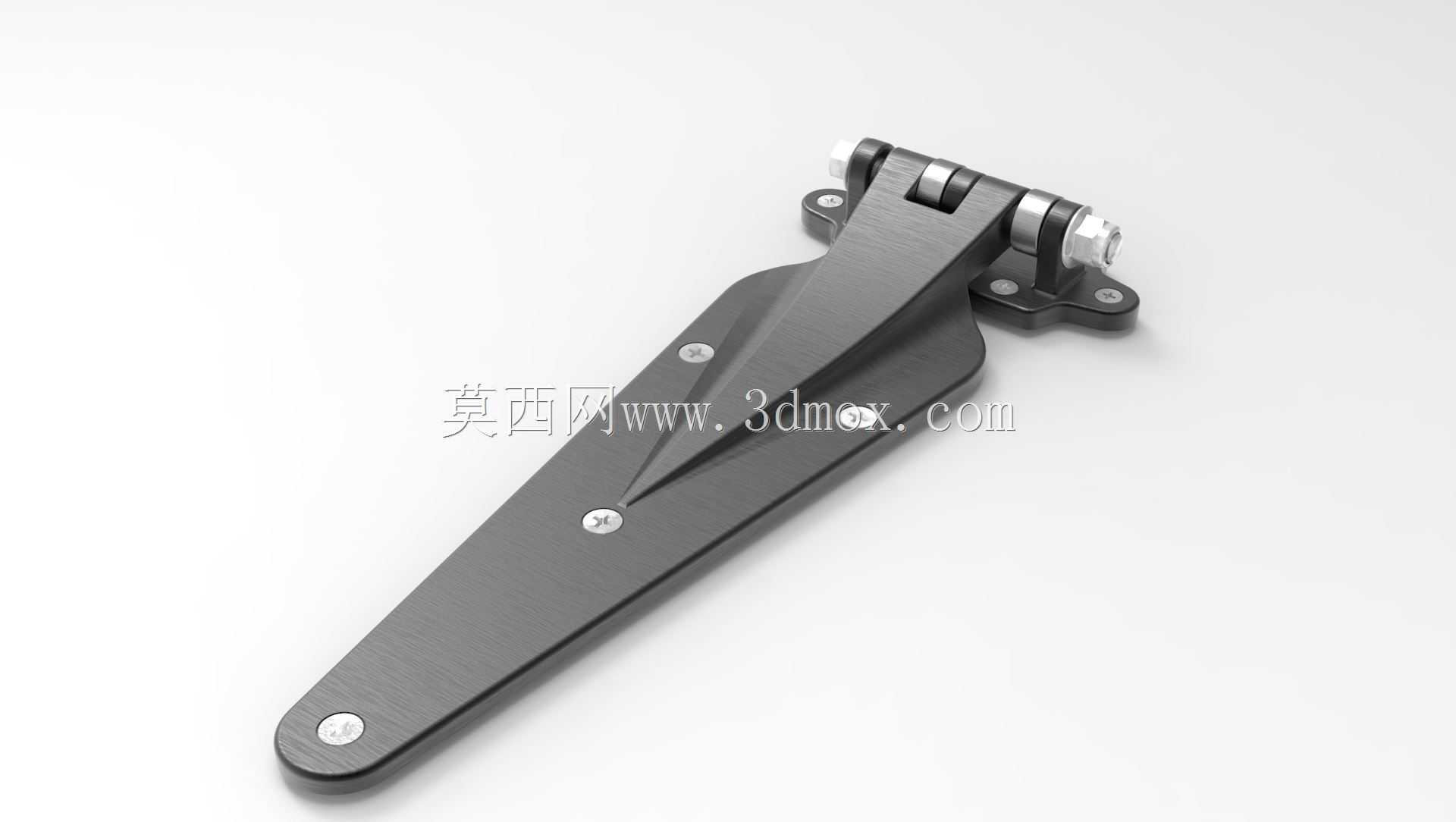

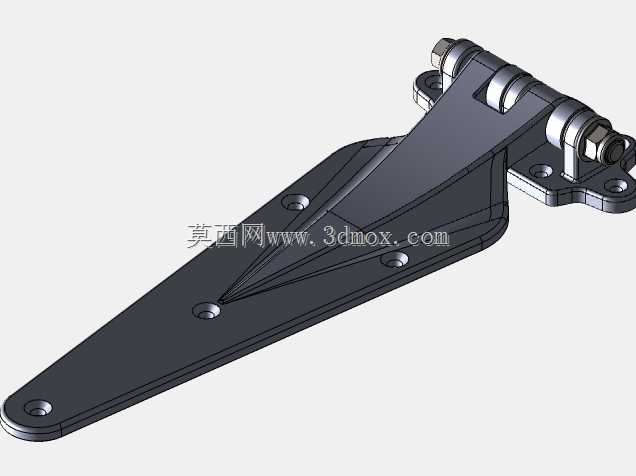

这款长32cm的制冷铰链，主要应用在商用冷库、低温冷藏柜、冷链运输厢体的舱门部位，作为门体与门框的核心连接承重部件，需要同时满足低温环境下的结构强度、密封配合以及长期开合的耐用性要求。从结构设计来看，铰链采用了长条形叶片搭配多段式铰接轴的布局，固定端的叶片通过多组沉头螺钉与门框侧的安装基面贴合，活动端叶片则与门体侧面固定，铰接部位采用了带衬套的销轴结构，能够减少开合过程中的金属摩擦损耗，同时避免低温环境下出现轴部卡滞的问题。在实际安装场景中，这类铰链的安装边界需要匹配冷库门的门板厚度，通常适配50mm到100mm厚度的保温门板，安装时需要保证固定端的基面平面度误差不超过0.5mm，避免铰链安装后出现应力集中，导致长期使用过程中叶片变形。设计过程中，叶片的外形做了流线型的过渡处理，一方面减少了低温环境下的凝露附着面积，另一方面也避免了尖锐棱角对安装操作人员、后期使用人员造成剐蹭，叶片上的沉头安装孔位做了等距排布，能够保证安装时螺钉受力均匀，不会出现局部应力过大导致的固定松动。铰接部位的间隙控制在0.1mm到0.2mm之间，既保证了开合过程的转动顺畅，又能配合冷库门的密封胶条，避免门体关闭后出现冷量泄漏的缝隙。不同于普通民用门铰链，制冷场景下使用的铰链需要承受保温门板的整体重量，单副这款铰链的静态承重可以达到80kg，通常一扇冷库门会配套安装2到3组同规格铰链，均匀分担门体重量，同时抵消门体长期使用过程中出现的下坠形变。黄铜材质的选用，是因为黄铜在低温环境下不会出现冷脆现象，同时自身的耐磨性能优于普通铸铁材质，表面不需要额外做喷涂处理就能抵御冷库内的高湿度环境带来的锈蚀问题，铰接部位的销轴采用不锈钢材质，与黄铜叶片配合能够形成良好的摩擦副，长期开合不需要额外加注润滑脂，避免润滑脂在低温环境下凝固失效。在三维建模过程中，需要重点验证铰链开合角度范围内与门体、门框的干涉情况，通常这类铰链的最大开合角度可以达到180度，建模时需要模拟全行程转动，确认叶片边缘、固定螺钉头部不会与门体的保温层、门框的密封边发生碰撞，同时要核算安装孔位的中心距，保证与市面常规的冷库门安装孔位具备互换性，降低后期现场安装的打孔调整工作量。
