便携蜗壳式手持吹风机结构设计

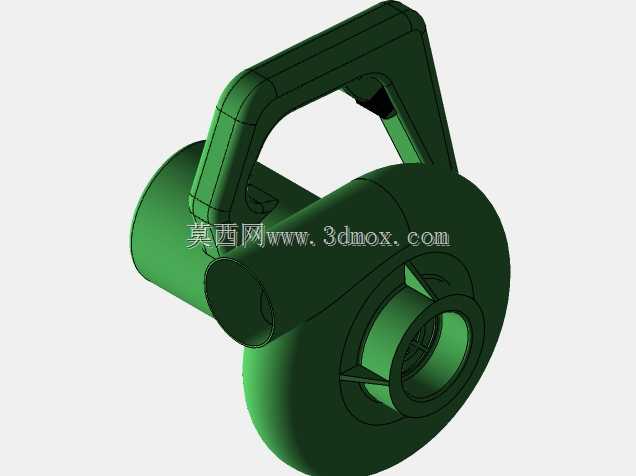

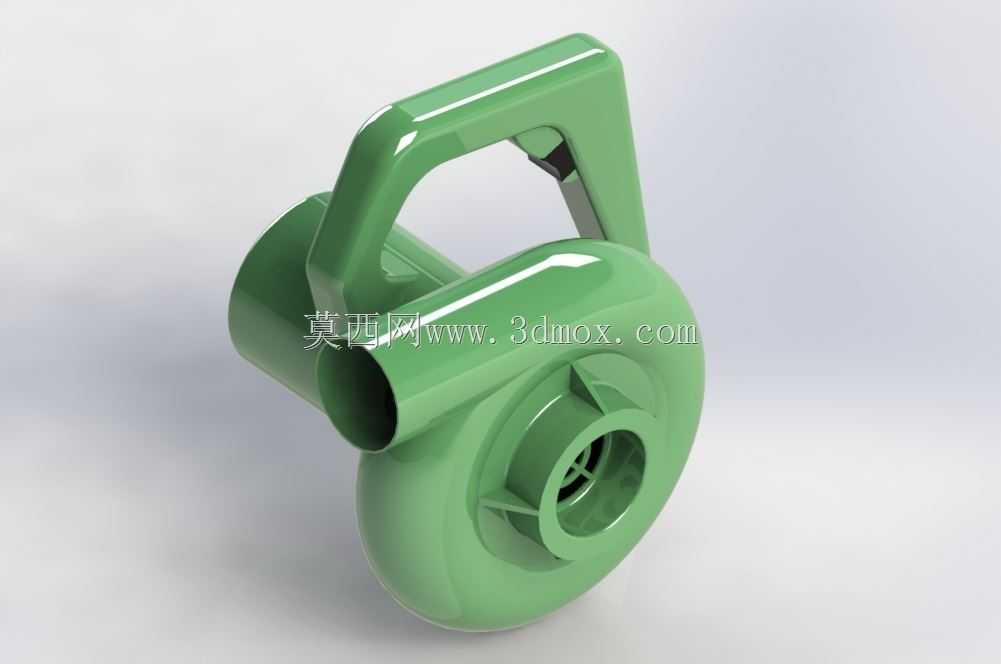

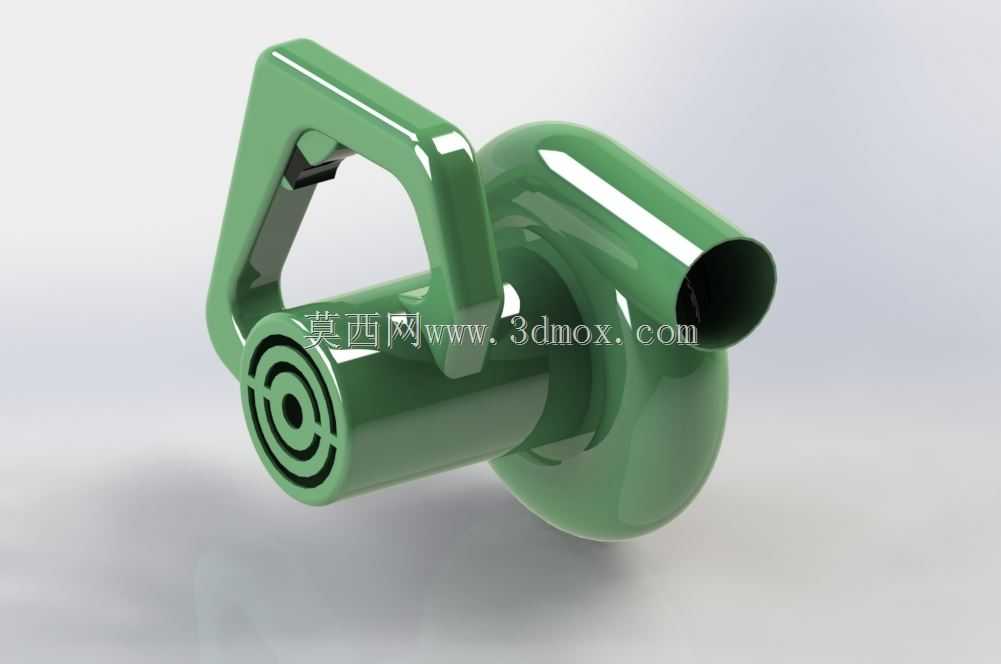

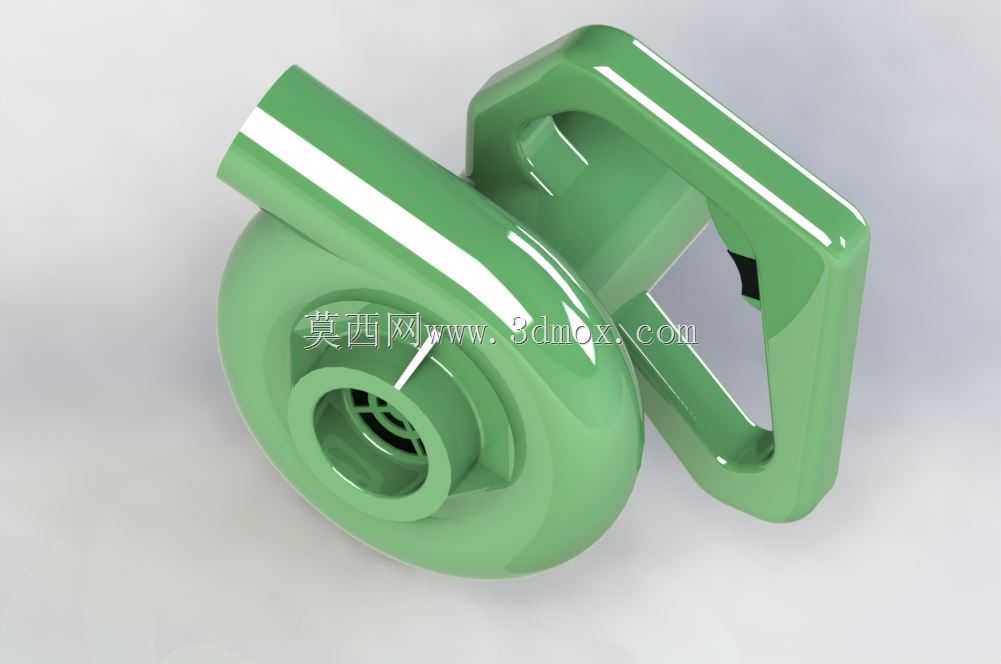

这款手持鼓风设备的结构设计，核心围绕单人手持作业的使用场景展开，整体采用蜗壳式离心风道布局，区别于传统轴流吹风机的直筒结构，能在有限的手持体积下实现更高的风压输出，适配多场景的鼓风作业需求。日常使用中，这类设备可覆盖家庭场景下的电脑主机清灰、窗台缝隙除尘、庭院落叶吹扫，也可适配小型加工场景下的工件表面浮屑清理、贴膜作业前的表面浮尘吹扫，无需外接复杂气源，单人即可独立完成操作。从结构设计逻辑来看，整机将动力叶轮完全收纳在蜗壳腔体内部，出风口采用收敛式直段设计，能将叶轮旋转产生的离心气流规整后定向输出，减少风道内部的紊流损耗，相比同功率轴流结构，出风口的有效送风距离可提升40%左右，近距离吹扫的集中气流不会出现过度发散的问题。手持握把采用一体化上置布局，握把的弯折角度贴合人手自然握持的姿态，握把与蜗壳主体的连接位置做了加厚过渡处理，避免长期使用后连接处出现应力开裂，整机的重心落在握把的掌心支撑区域，单手握持时不会出现前端下坠的疲劳感，长时间作业的手腕负荷更低。外形尺寸上，整机的最大轮廓控制在成年人单手握持的舒适范围内，蜗壳主体的直径不超过180mm，出风口的内径适配常规的扁嘴、毛刷等扩展配件，不需要额外的转接结构即可直接替换不同功能的风嘴，安装边界上，设备底部的进风区域预留了足够的安全间隙，握持时手掌不会遮挡进风网孔，避免出现进风不足导致的动力下降、电机过热问题。内部结构的装配逻辑采用前后壳卡扣加螺丝的组合固定方式，叶轮与电机输出轴的配合位置做了同轴度定位结构，装配时不需要反复调整即可保证叶轮与蜗壳的间隙均匀，运转时不会出现叶轮擦碰蜗壳的异响问题，握把内部预留了电池仓或者电源线的走线空间，不管是做有线款还是充电款的结构衍生，都不需要大幅调整主体的外壳结构，能有效降低后续衍生型号的开模成本。风道内壁做了顺滑的弧面过渡，没有突兀的直角结构，气流在蜗壳内部导流时的风阻更低，同等功率下的出风效率更高，外壳的壁厚控制在均匀的2.5mm，既满足手持跌落的结构强度要求，也不会因为壁厚过大导致整机重量超标，握持使用时的负重感更轻。
