斯特林动力驱动小型送风装置结构

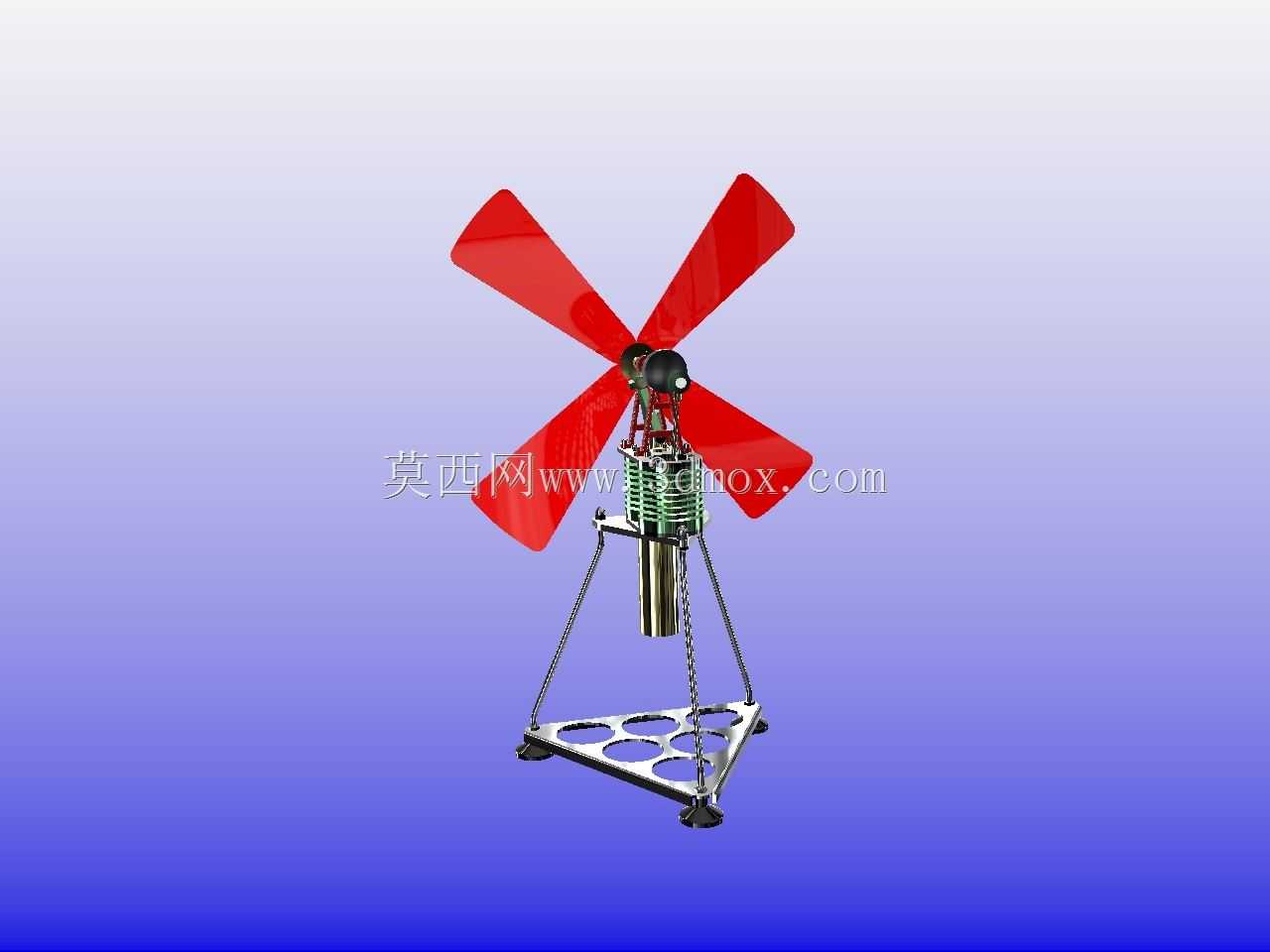

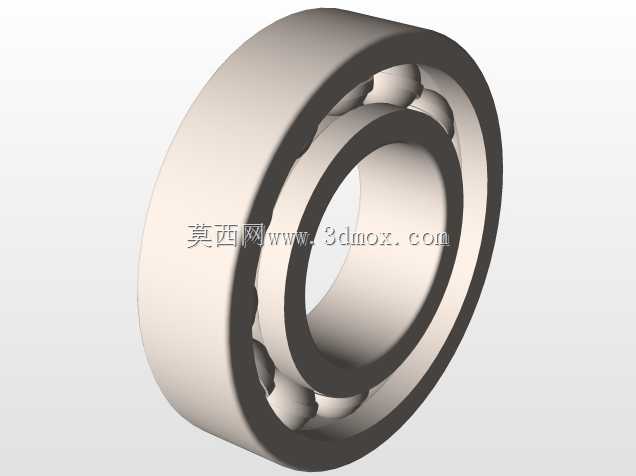

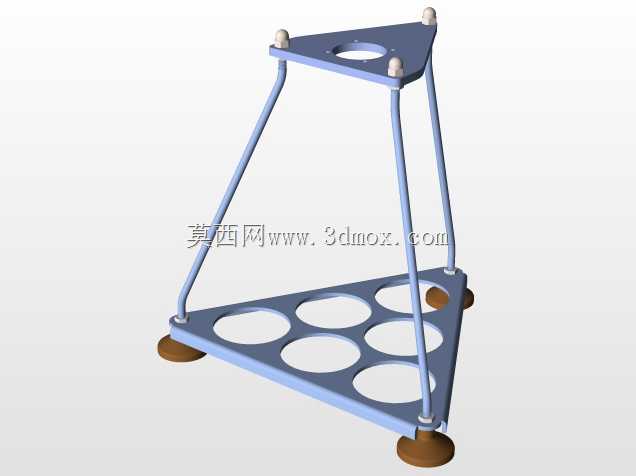

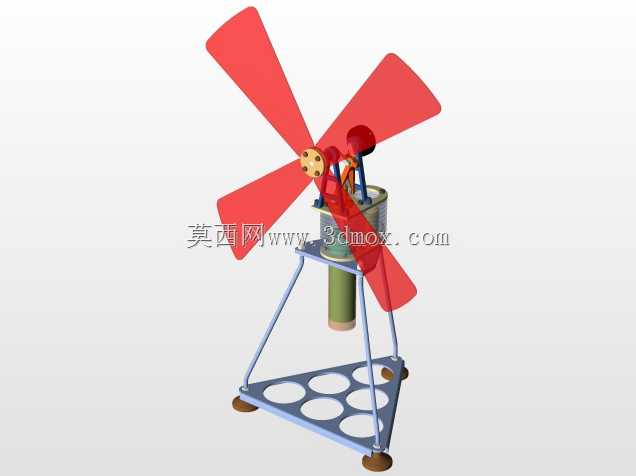

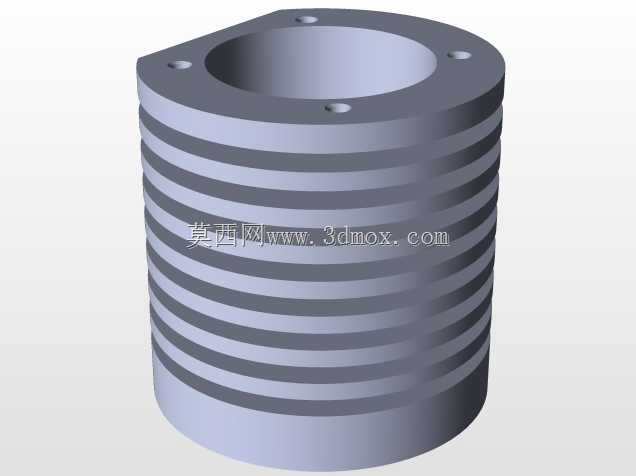

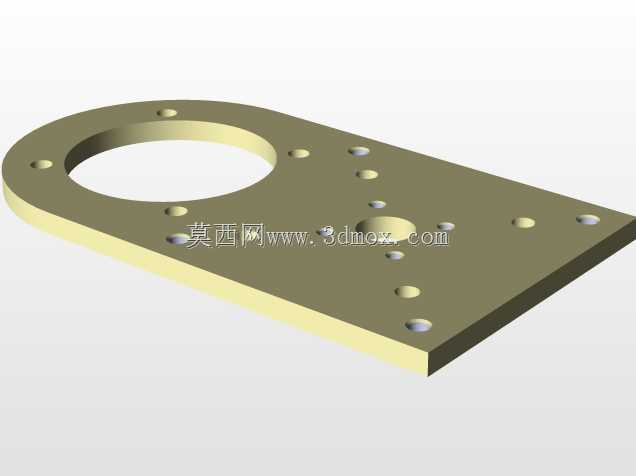

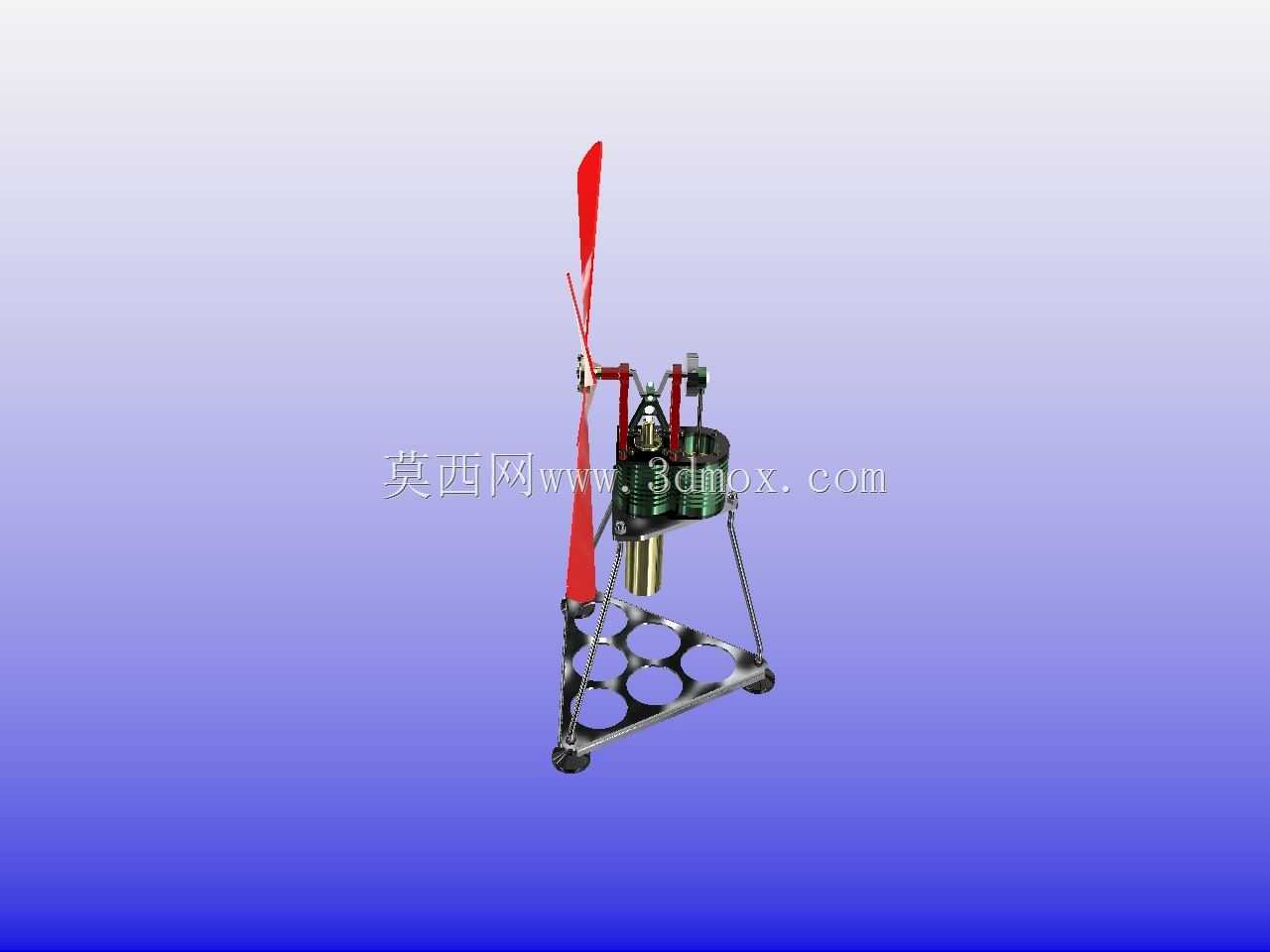

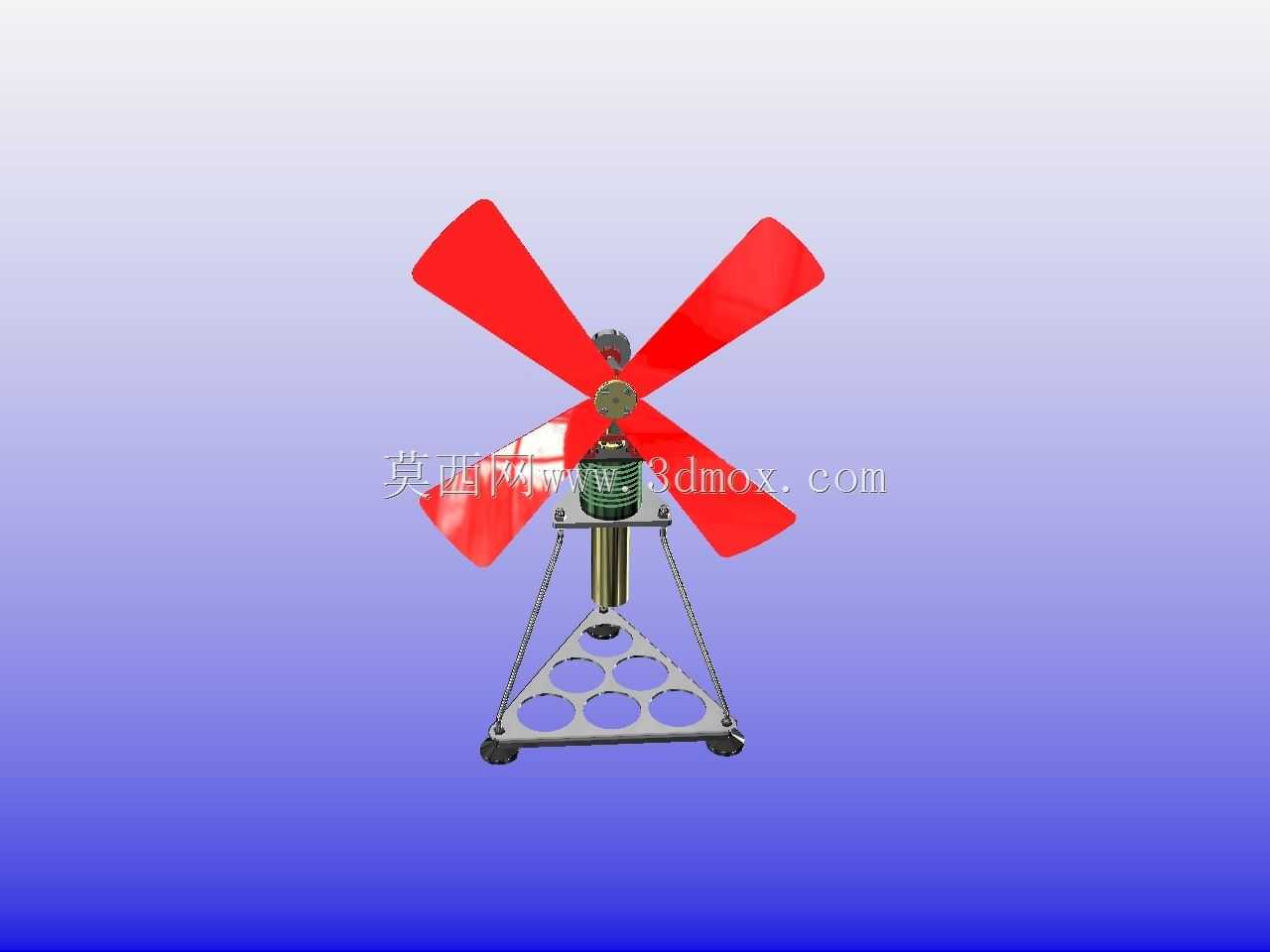

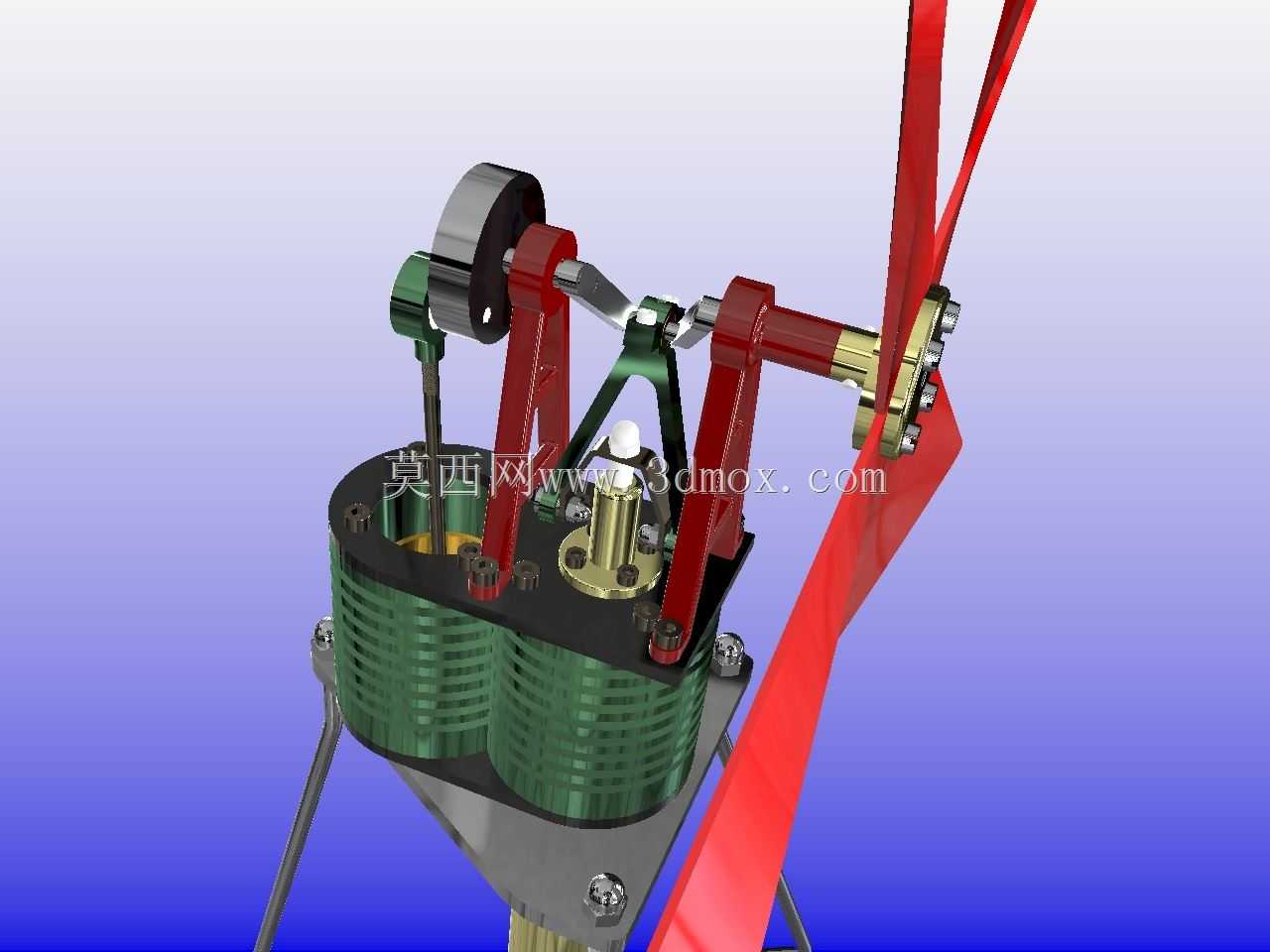

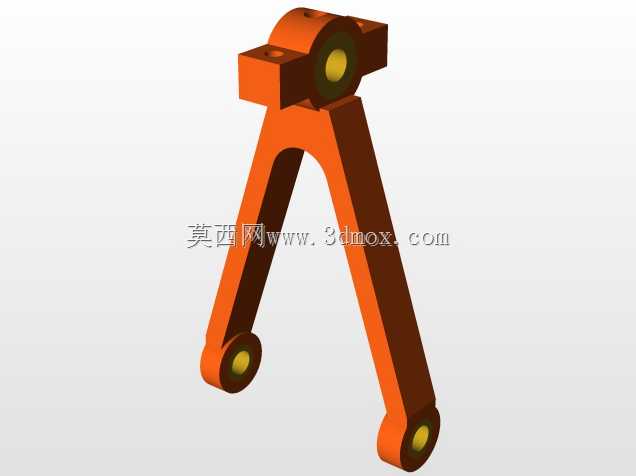

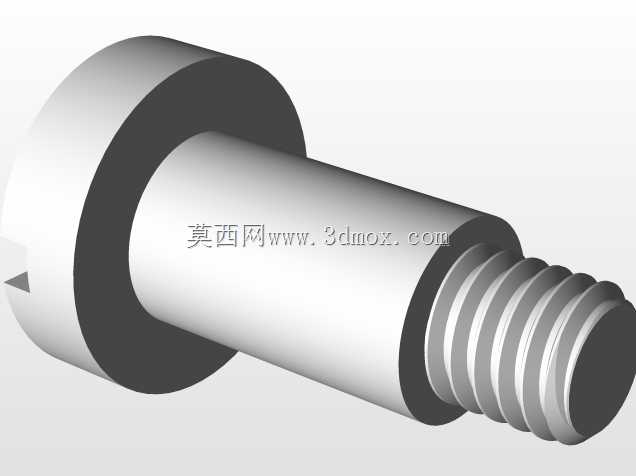

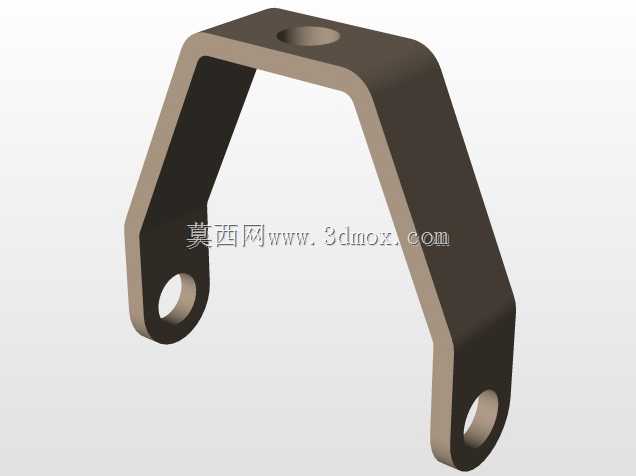

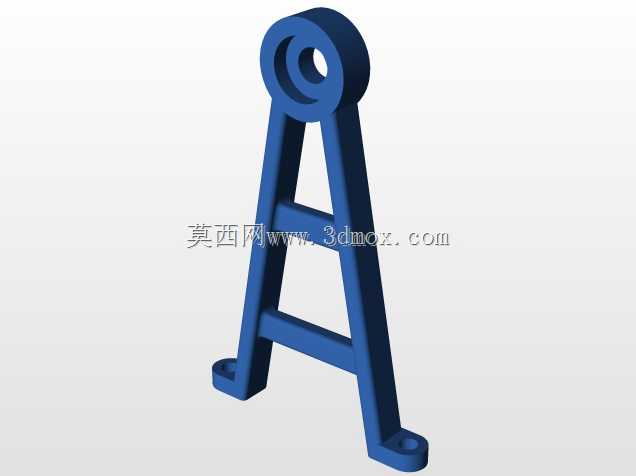

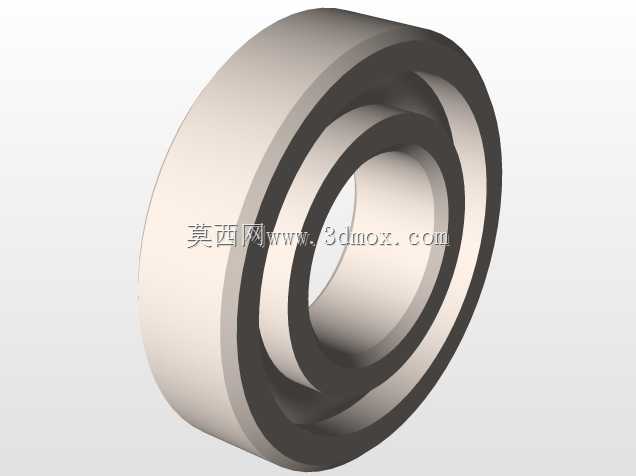

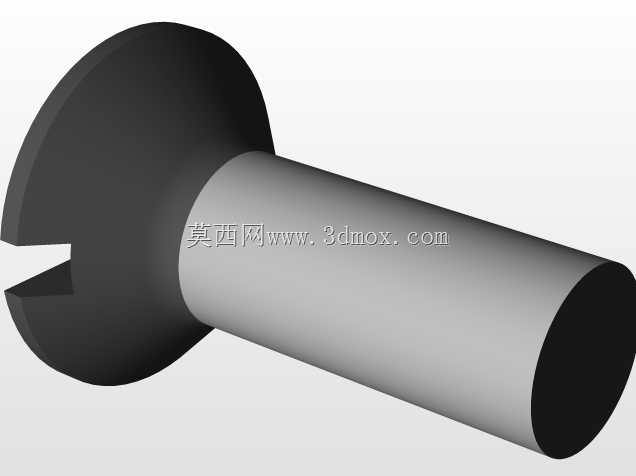

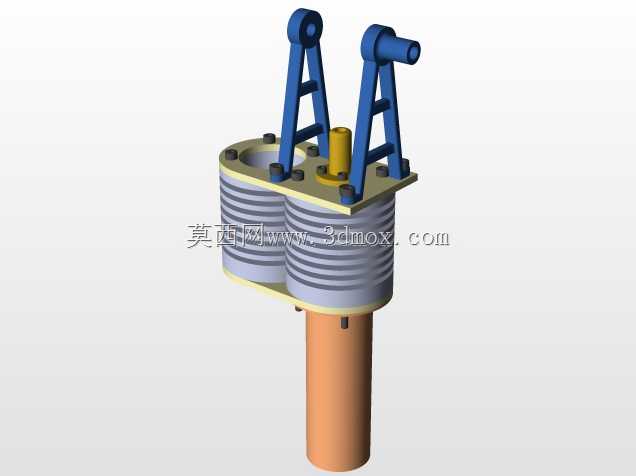

这款外燃式热动力送风装置，核心依托斯特林循环原理实现热能到机械能的转换，最终带动扇叶完成定向送风动作，常出现在热工教学演示场景、小型余热回收利用试验台、无外接电源的户外临时送风点位，也可作为微型动力输出单元适配小功率负载的试验验证场景。整套结构采用立式双缸布局，两个换热腔体并列固定在底部金属安装支架上，支架预留三个支脚安装孔，可直接通过螺栓固定在水平安装基面，安装边界需预留扇叶旋转的径向空间与热端加热的安全操作距离，避免周边构件干涉扇叶转动或被高温热端炙烤。传动部分采用经典曲柄连杆结构，将活塞的往复直线运动转换为曲轴的旋转运动，曲轴端同时集成飞轮结构，依靠飞轮的转动惯量抵消循环过程中的动力波动，保证输出转速平稳，避免扇叶转动出现卡顿或转速忽高忽低的问题。扇叶直接固定在曲轴输出端，省去额外的传动减速环节，减少动力传递过程中的损耗，曲轴与缸体之间采用滑动轴承配合，降低转动摩擦阻力，提升整套装置的能量转换效率。设计过程中优先考虑了热腔与冷腔的密封性能，活塞与缸壁之间采用间隙配合加密封环的结构，既保证活塞往复运动的顺畅性，又避免工质泄漏影响循环效率，冷腔外壁设置散热鳍片结构，增大与空气的接触面积，强化冷端散热效果，拉大冷热端温差，提升斯特林循环的做功能力。整套装置的传动构件多采用铰接连接，连杆与曲轴、活塞的连接位置均设置销轴定位，装配时可通过调整销轴的配合间隙控制传动阻尼，避免运动过程中出现卡滞。从安装适配性来看，底部支架的支脚采用倾斜布置，提升整机放置的稳定性，即使扇叶高速转动产生小幅振动，也不会出现整机移位或倾覆的问题，热端加热位置预留了足够的操作空间，可适配酒精灯、小型电加热头等多种加热源，无需额外定制加热适配构件。在教学场景中，这套结构可直观展示外燃机的工作循环过程，清晰呈现曲柄连杆机构的运动转换逻辑，帮助学习者理解热功转换的核心原理；在小型余热利用场景中，可直接对接工业设备表面的废热、小型生物质燃烧产生的热量，无需外接电源即可实现持续送风，适配无供电条件的野外作业临时通风需求。结构设计上没有冗余的装饰构件，所有外露部件均承担实际功能，红色的传动支架既承担曲轴、连杆的支撑定位作用，也形成了醒目的安全防护边界，避免操作人员误触运动中的传动构件引发安全问题，绿色的缸体结构做了表面氧化处理，兼具防锈与提升散热效率的作用，金属安装底座兼顾配重与安装基准的双重作用，保证整机运行过程中的重心稳定。
