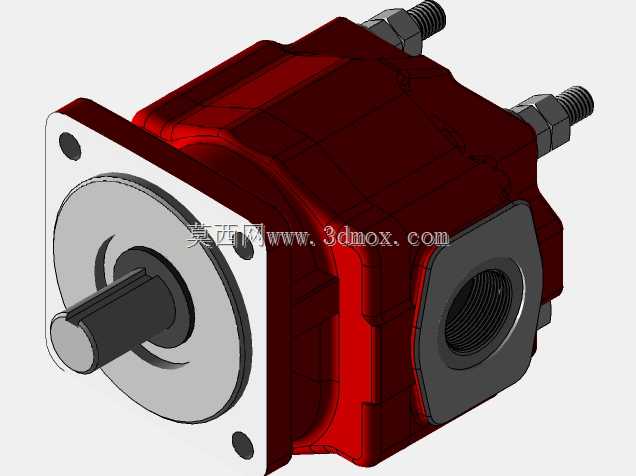

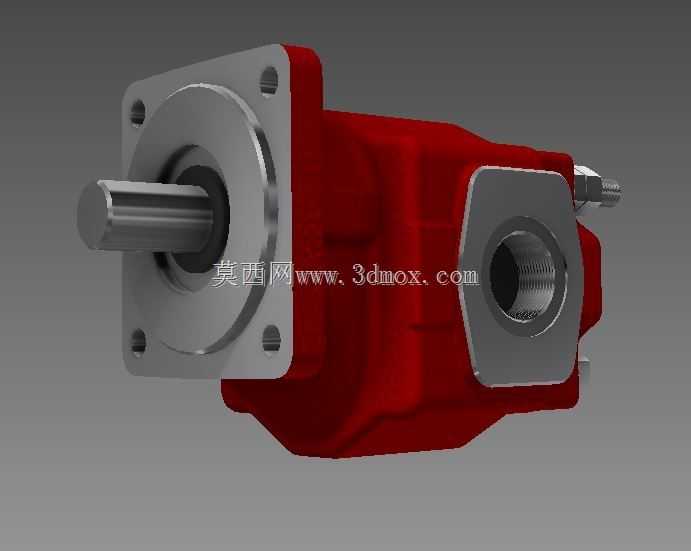

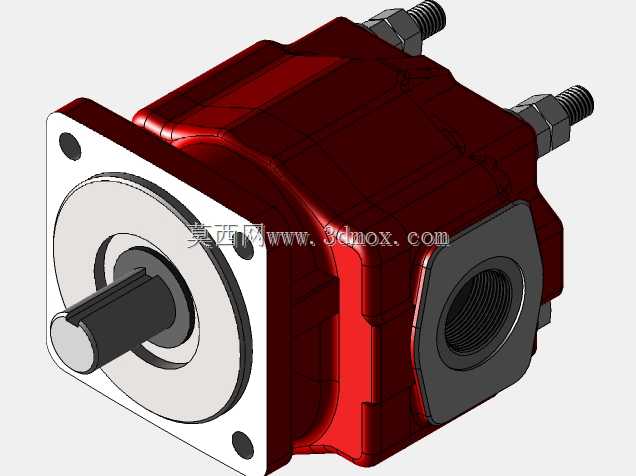

Muncie Optimum X系列液压齿轮泵结构设计

在工程机械、农用装备、环卫车辆以及工业液压站的动力回路搭建中，齿轮泵作为最基础的容积式液压动力源，凭借结构简单、抗污染能力强、转速适配范围宽的特性，一直是中低压液压系统的首选动力元件。本次呈现的这款齿轮泵，针对单泵独立供液的应用场景做了端口适配优化，采用行业通用的SAE-20前后端口配置，能够直接匹配多数现有液压管路的安装接口，无需额外设计过渡转接块，大幅降低现场改装与整机装配的适配成本。

从实际工况适配来看，该泵在1000rpm的常规工作转速下可输出14GPM的流量，能够满足中小型液压执行元件的动作供液需求，比如小型装载机的动臂举升回路、环卫压缩车的刮板驱动回路、农用机具的液压输出端口供液，都能在该流量区间找到适配场景。设计阶段优先考虑了安装边界的通用性，前端法兰安装面采用标准止口定位结构，轴伸尺寸匹配常规的联轴器连接规格，不管是直连发动机取力口，还是通过支架安装搭配独立电机驱动，都能快速完成安装定位，不需要额外定制连接法兰。

结构设计上，泵体采用高强度壳体承载齿轮副的啮合载荷，进出油口采用内螺纹连接形式，能够保证高压工况下的管路连接密封性，避免长期振动工况下出现接头渗油的问题。齿轮副采用优化的齿形修形设计，在保证容积效率的同时，降低齿轮啮合过程中的流量脉动，减少液压系统的压力冲击与运行噪音，适配对运行平稳性有一定要求的室内工业设备场景。壳体外部的加强筋结构并非装饰性设计，而是根据泵体在额定工作压力下的应力分布做的针对性补强，能够在不额外增加壳体壁厚、控制整机重量的前提下，提升壳体的承压能力，避免长期高压循环工况下出现壳体变形导致的内泄增大问题。

在安装尺寸的边界控制上，该泵的轴向与径向安装尺寸都做了紧凑化优化，在同流量规格的齿轮泵中占用的安装空间更小，对于安装空间受限的专用车辆改装、小型液压站集成场景十分友好，设计人员在做整机布局时不需要为泵的安装预留过大的冗余空间，能够有效压缩整机的外形尺寸。轴端的密封结构采用多唇口密封设计，能够适应不同转速下的密封需求，既可以防止泵内的液压油向外渗漏，也能阻挡外部的粉尘、水汽进入泵体内部磨损齿轮副与轴承，提升元件在户外恶劣工况下的使用寿命。两个油口的位置布局兼顾了左右侧管路布置的便利性，不管是左侧进油还是右侧进油的管路走向，都能通过调整安装角度完成适配，不需要额外更换泵体的安装方向，降低管路布置的弯折角度，减少管路沿程压力损失。
